本文系统梳理了无源晶体（Crystal）与有源晶振（Oscillator）的工作原理、分类选型、PCB Layout要点及故障排查方法，适用于硬件工程师与电子爱好者深入学习。
1. 晶体（Crystal）
晶体谐振器（Quartz Crystal Resonator，简称XTAL）是电子系统中提供基准时钟的核心无源器件。与有源晶振不同，晶体本身不具备主动振荡能力，必须依赖外部振荡电路（通常集成在MCU或专用振荡器芯片内部）才能产生稳定的周期性信号。理解晶体的物理结构、压电效应及等效电路模型，是正确选型和设计振荡电路的前提。本节将从基础知识、工艺原理、封装形式及选型参数四个维度展开，帮助读者建立对无源晶体的系统性认知。
1.1 晶体的基础知识
晶体谐振器本质上是一块经过精密切割和研磨的石英晶片，利用石英的压电效应实现机械振动与电信号的相互转换。在数字电路中，晶体与芯片内部的反相器及反馈电阻构成皮尔斯（Pierce）振荡电路，为系统提供精确的时钟基准。由于晶体无需外部供电，仅通过两个引脚与振荡电路连接，因此在低功耗、成本敏感的应用场景中具有不可替代的优势。需要注意的是，四脚封装的晶体通常只有两个引脚参与振荡，其余引脚为固定接地设计，用于增强机械稳定性。本节将详细介绍晶体的引脚规格、外围配套要求及其在电路中的基本作用，为后续深入理解其工作原理奠定基础。
晶体(Crystal，简称XTAL)，无源晶振的简称。不需供电，需借助时钟电路才能产生振荡信号，震荡电路在芯片内部。
- 引脚规格：主流为 2 引脚封装，四脚封装仅 2 根引脚负责振荡，剩余两脚直接接地。
- 外围配套：电路两端必须外接匹配电容才能正常起振，无供电引脚。

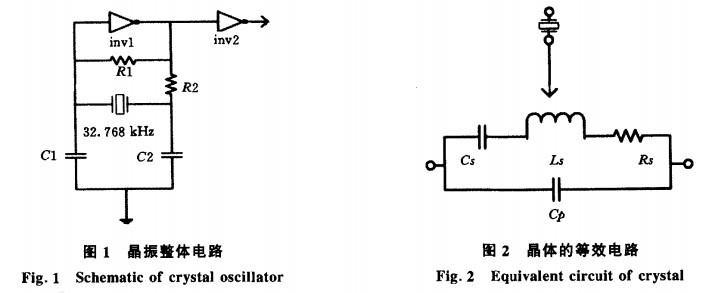

图1 无源晶振典型电路与晶体等效模型图1展示了无源晶振在电路中的典型应用方式及其电气模型。左图为皮尔斯振荡电路典型拓扑，包含反相器、反馈电阻及匹配电容；右图为晶体的集总参数等效电路，由动态电容Cs、动态电感Ls、串联电阻Rs及并联电容Cp组成。理解该等效模型有助于分析起振条件与负载电容匹配，是硬件工程师设计稳定振荡电路的理论基础。图片来源：深圳市晶诺威科技有限公司1.2 晶体工艺与原理
石英晶体谐振器的制造工艺直接决定了其频率精度、温度稳定性与老化特性。从天然或人工培育的石英晶棒上，按照特定的方位角（如AT切、BT切、SC切等）切割出薄片，再经过研磨、抛光、镀电极、封装等多道工序制成。切割角度是影响频率温度系数的关键参数，AT切因其在室温附近具有优异的频率稳定性（接近零温度系数点）而被广泛应用。压电效应是晶体工作的物理基础：当在电极上施加交变电场时，晶片产生机械形变；反之，机械应力也会转化为电荷，形成电场。这种机电耦合效应使得晶体在特定频率下呈现极低的等效阻抗，从而维持稳定的振荡。本节将深入解析晶体的结构组成、压电效应原理及振荡频率的影响因素，揭示这一精密器件背后的物理机制。
它的基本构成大致是：从一块石英晶体上按一定方位角切下薄片（简称为晶片，它可以是正方形、矩形或圆形等），在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了石英晶体谐振器，简称为石英晶体。

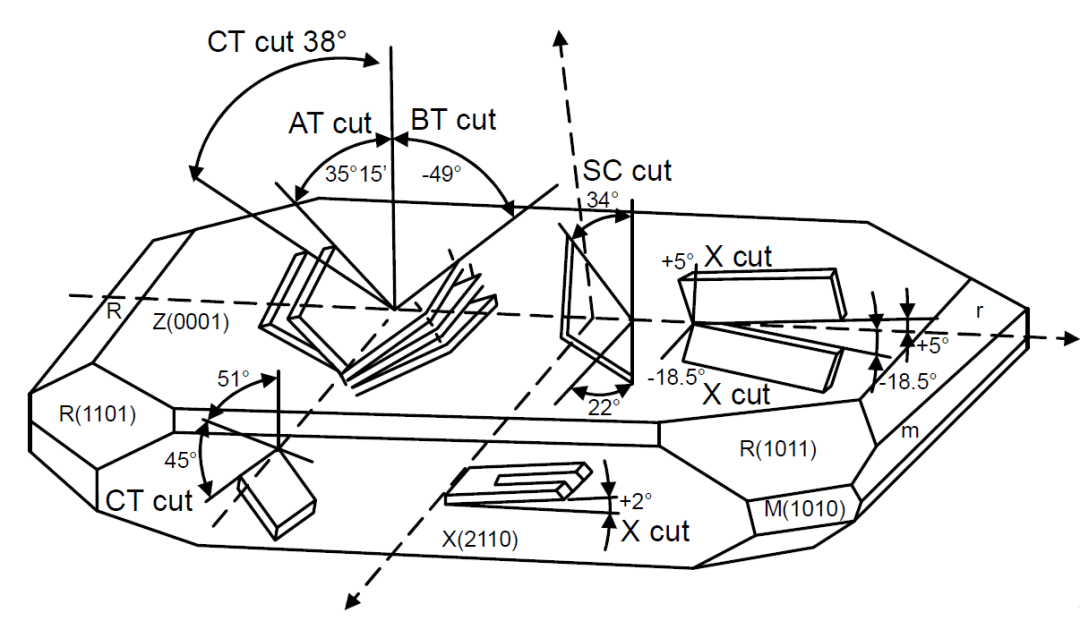

图2 石英晶体的各种切割方位与角度图2详细展示了石英晶体在三维晶格中的各种切割方位与角度关系。图中标注了AT切、BT切、CT切、SC切等常见切割方式在石英晶格中的具体方位。不同切割角度对应不同的温度频率特性，其中AT切（约35°15′）因其在宽温范围内频率变化极小，成为通信与消费电子领域的主流选择。理解切割角度与频率特性的关系，有助于工程师在宽温应用场景中做出合理的器件选型。图片来源：深圳市晶诺威科技有限公司若在石英晶体的两个电极上加一电场，晶片就会产生机械变形。反之，若在晶片的两侧施加机械压力，则在晶片相应的方向上将产生电场，这种物理现象称为压电效应。
其必须借助外部的有源激励和振荡电路才能起振，振荡频率主要取决于晶体的切割方式，外部振荡电路也部分影响着振荡频率的精度。
振荡电路中包含两个Trim电容，由于电容的精度一般比较低，因此即便是完全相同的电路图，振荡频率的频偏也可能存在一定的差别。
1.3 晶体常见封装类型
封装形式不仅影响晶体的安装方式与占板面积，还与其电气性能、环境适应性及成本密切相关。插件封装（Through-Hole）具有良好的机械强度和散热能力，适合高可靠性或手工焊接场景；贴片封装（SMD）则满足自动化贴装与高密度布局需求，是现代消费电子的主流选择。常见贴片尺寸包括3225（3.2×2.5mm）、2520（2.5×2.0mm）、2016（2.0×1.6mm）等，尺寸越小，对PCB布局与焊接工艺的要求越高。插件封装中，HC-49/US、圆柱形（2×6mm、3×8mm）及椭圆形封装在工业控制与家电领域仍有广泛应用。本节将系统梳理晶体谐振器的封装分类、主流尺寸规格及其适用场景，帮助工程师在结构设计与生产工艺之间做出平衡决策。
石英晶体封装一般分为贴片和插件两种类型，插件石英晶体最常见的是圆柱晶振以及椭圆形晶体。贴片晶振封装尺寸较多，常见的封装有3225，49S等；不同封装尺寸适配不同设备，电气性能存在区别。

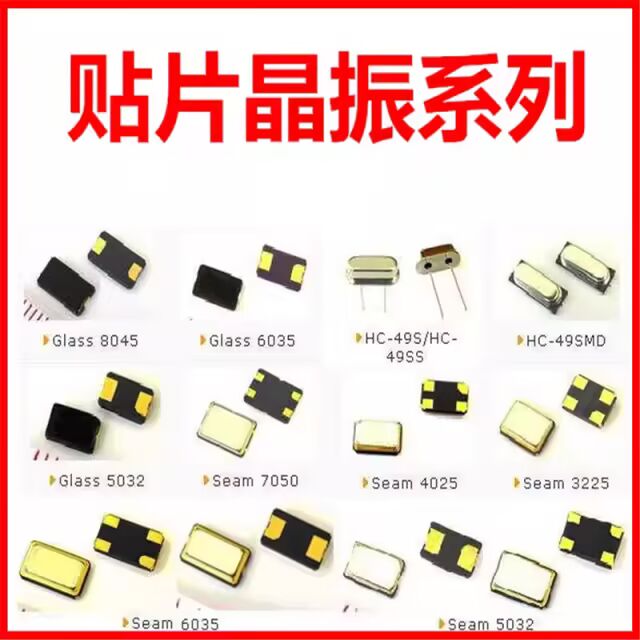

图3 贴片晶振全系列封装尺寸实物对比图3展示了从大到小排列的贴片晶振封装系列实物，包括Glass 8045、6035、5032、3225、2520及Seam 7050、5032、3225等。封装尺寸的选择需在PCB空间、自动化贴装能力及电气性能之间取得平衡。随着便携式设备对空间的极致追求，晶振封装正向2016、1612等超小型化发展，但对贴装精度和回流焊温度曲线提出了更高要求。图片来源：淘宝数码网

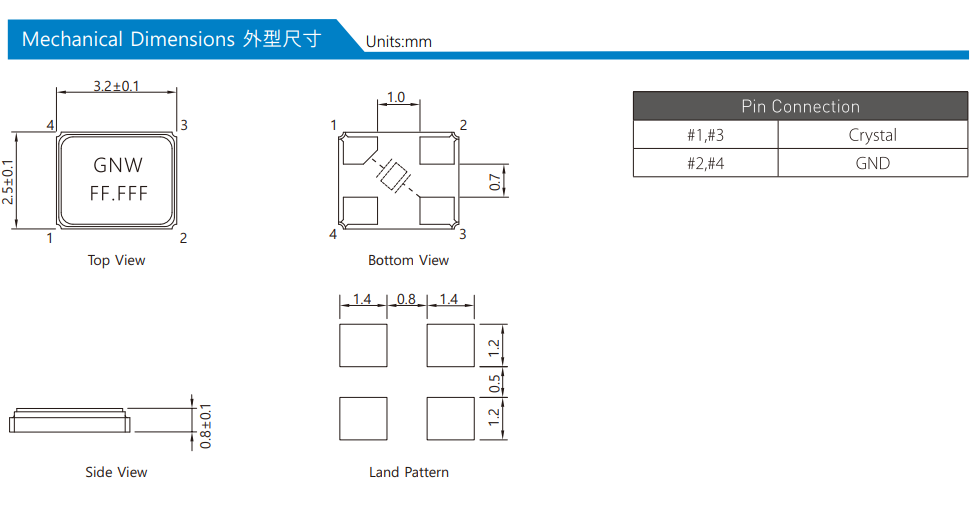

图4 四脚无源晶振（3225封装）尺寸与焊盘定义图4给出了四脚贴片晶体（3225封装）的详细尺寸标注与引脚功能定义。四脚贴片晶体中，对角引脚（#1与#3）连接晶片电极，另一对角（#2与#4）接地。该对称设计有助于增强机械平衡，降低封装应力对频率的影响，同时简化PCB布局中的接地连接。工程师在设计焊盘时，应严格参照图示尺寸，确保与器件引脚精确匹配。图片来源：深圳市晶诺威科技有限公司

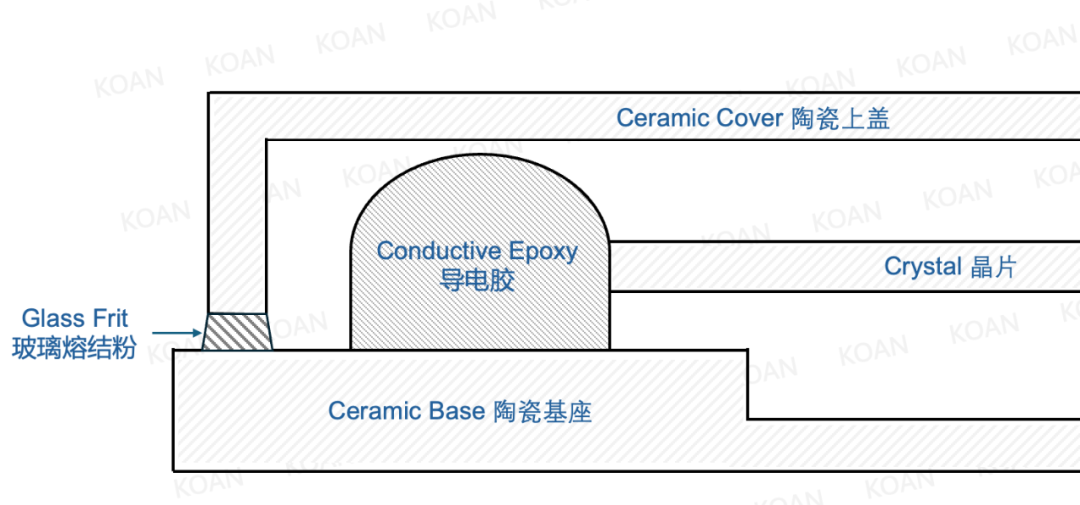

图5 陶瓷封装晶体谐振器截面结构图5展示了陶瓷基座（Ceramic Base）与陶瓷上盖（Ceramic Cover）通过玻璃熔结粉（Glass Frit）密封的截面结构。晶片通过导电胶固定于基座腔体内，这种封装气密性优异，可有效抑制老化与频率漂移。陶瓷封装相比金属封装具有更好的绝缘性能，而玻璃熔结工艺则确保了内部晶片长期处于惰性气体环境中，延长器件使用寿命。图片来源：电子工程专辑（EET-China）1.4 晶体选型参数
晶体选型是硬件设计中的关键环节，参数选择不当将直接导致振荡异常、频偏超标或温漂过大。选型时需综合考虑频率精度、负载电容匹配、工作温度范围及封装尺寸。其中，负载电容（CL）是晶体与外部电路的接口参数，必须根据芯片数据手册与PCB杂散电容精确计算匹配电容值，否则会造成频偏甚至停振。频率精度通常以ppm（百万分之一）表示，对于蓝牙、Wi-Fi等射频通信场景，一般要求±10ppm以内；而对于普通MCU时钟，±30ppm通常已能满足需求。本节将详细阐述晶体选型的五大核心参数及其对系统性能的影响，为实际工程应用提供明确的选型指导。
- 封装尺寸：根据PCB布局空间与生产工艺选择，常见SMD尺寸有3225、2520、2016等。
- 标称工作频率：如8MHz、12MHz、16MHz、32.768kHz等，需与芯片时钟输入要求严格匹配。
- 频率精度偏差：以ppm为单位，表示在基准温度（通常25°C）下相对于标称频率的最大允许偏差。
- 额定负载电容：晶体规格书给出的推荐负载电容值，常见6pF、8pF、12pF、20pF等。
- 工作温度范围：工业级通常为-40°C~+85°C，汽车级可达-40°C~+125°C。
2. 晶振（Oscillator）
有源晶振（Crystal Oscillator，简称XO）是将石英晶体与振荡电路（包含放大器、反馈网络及温度补偿电路等）集成在同一封装内的完整时钟源。与无源晶体相比，有源晶振只需外部提供直流电源即可输出稳定、精确的时钟信号，无需用户设计复杂的振荡电路和匹配电容。这种"即插即用"的特性显著降低了硬件设计门槛，缩短了开发周期，同时提供了更优异的频率稳定度和抗干扰能力。有源晶振通常具备四个引脚：电源（VDD）、输出（OUT）、使能/三态（OE）及接地（GND），部分型号还预留电压控制（VC）引脚用于频率微调。本节将深入解析有源晶振的电气特征、分类体系、典型产品形态及选型要点，帮助读者全面掌握这一高精度时钟器件。
2.1 晶振基础定义与电气特征
有源晶振的核心价值在于将振荡电路与晶体集成化，消除了外部电路参数（如匹配电容偏差、PCB杂散电容、芯片反相器增益差异）对频率稳定性的影响。其内部通常包含一个完整的Colpitts或皮尔斯振荡拓扑，并经过出厂校准，确保在额定温度范围内输出频率偏差极小。由于振荡电路封装在器件内部，有源晶振的输出波形幅度和驱动能力较为恒定，可直接驱动多个负载或长距离传输。在电源设计方面，有源晶振对电源纹波较为敏感，通常需要在VDD引脚附近配置多级滤波电容（如10µF+0.1µF+10pF组合），必要时串联磁珠以抑制高频噪声倒灌。本节将详细阐述有源晶振的基本定义、电气连接方式及与无源晶体的本质差异。
晶振(Crystal Oscillator，简称为XO)，是有源晶振的简称，又叫振荡器。单端输出，需要供电。震荡电路在晶振内部。
直接供电就会有时钟信号输出，无需专门的匹配电容。晶振只有一个输出端口OUT，另外三个引脚一般是VDD/OE/GND。它是将振荡电路和晶体集成在一个封装内，加电即可输出时钟信号，频率精度较高，价格也略高。
有源晶振 = 无源晶体 + 振荡电路。它里面包含了晶体和外围电路，只要外部提供一个电压源，就可以直接输出信号。

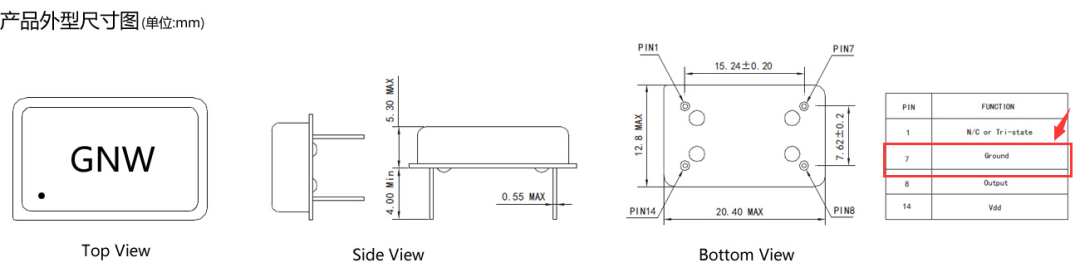

图6 有源晶振金属壳封装尺寸与引脚定义图6展示了全尺寸金属壳有源晶振（DIP14封装）的三视图与引脚功能表。引脚7为Ground，引脚8为Vcc，引脚14为Output（或N.C./Tri-state），金属外壳需完整接地以形成电磁屏蔽腔体。金属封装不仅提供了优异的机械保护，其导电外壳与接地引脚相连后，还能有效抑制晶振内部高频信号对外辐射，降低系统EMI。图片来源：深圳市晶诺威科技有限公司

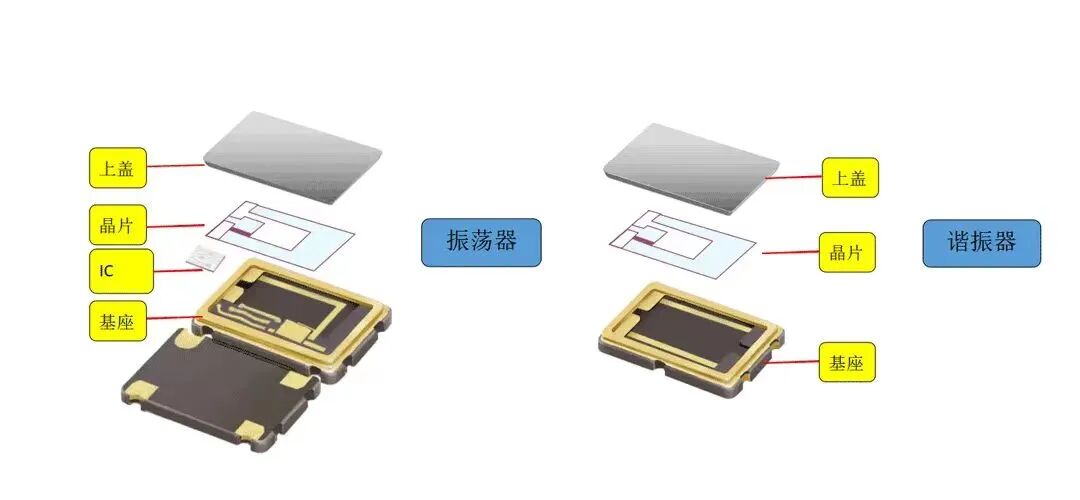

图7 有源晶振与无源晶体内部结构对比图7通过爆炸图形式对比了有源晶振（振荡器）与无源晶体（谐振器）的内部结构差异。左侧为有源晶振，包含上盖、晶片、振荡IC及基座；右侧为无源晶体，仅含晶片与基座。有源晶振通过集成CMOS振荡IC，实现了自激励振荡，无需外部电路配合。这一结构差异决定了两者在使用方式、成本及性能上的根本不同。图片来源：深圳市晶诺威科技有限公司2.2 晶振的分类
有源晶振的分类维度十分多元，涵盖材料、谐振模式、负载特性、功能技术、封装形式、外形结构及频率精度等。对于硬件工程师而言，最实用的分类方式是按功能技术划分，即普通晶振（SPXO）、温补晶振（TCXO）、压控晶振（VCXO）、恒温晶振（OCXO）及数字补偿晶振（MCXO）等。不同类别在频率稳定度、功耗、体积、成本及启动时间上存在显著差异，需根据应用场景的精度要求、环境条件及成本预算综合选择。例如，通信基站通常采用OCXO作为频率基准，而消费级GPS导航则普遍使用TCXO以平衡精度与功耗。本节将从八个维度系统梳理晶振的分类体系，并给出各类别的典型应用场景，为选型决策提供结构化参考。
如表1所示，从八个不同维度对晶振进行分类梳理，便于工程师根据应用需求快速锁定合适类型。表1详细列出了各分类维度下的具体类型及其典型应用场景，是理解晶振产品谱系的速查工具。
表1 晶振多维分类体系总览
| 分类维度 | 类型说明 | 典型应用场景 |
|---|---|---|
| 制作材料 | 石英晶振、陶瓷晶振 | 石英用于高精度通信；陶瓷用于低成本消费电子 |
| 应用特性 | 串联谐振型、并联谐振型 | 串联型用于短波通信；并联型用于MCU时钟 |
| 负载电容特性 | 低负载电容型、高负载电容型 | 低负载适用于低功耗蓝牙；高负载适用于工业控制 |
| 功能技术 | TCXO、VCXO、SPXO、OCXO、MCXO、VCTCXO、VCOCXO、TSX | 详见2.3节各类晶振简介 |
| 封装形式 | 玻璃真空密封、金属壳、陶瓷封装、塑料壳 | 金属壳屏蔽性好；塑料壳成本低 |
| 外形结构 | 长方形、圆柱形、椭圆形 | 长方形贴片适合SMT；圆柱形插件适合手工焊接 |
| 谐振频率精度 | 高精度型、中精度型、普通型 | 高精度（≤0.1ppm）用于卫星通信；普通型（±20~50ppm）用于家电 |
| 主流贴片尺寸 | 7050、5032、3225、2520 | 7050用于测试仪器；2520用于可穿戴设备 |

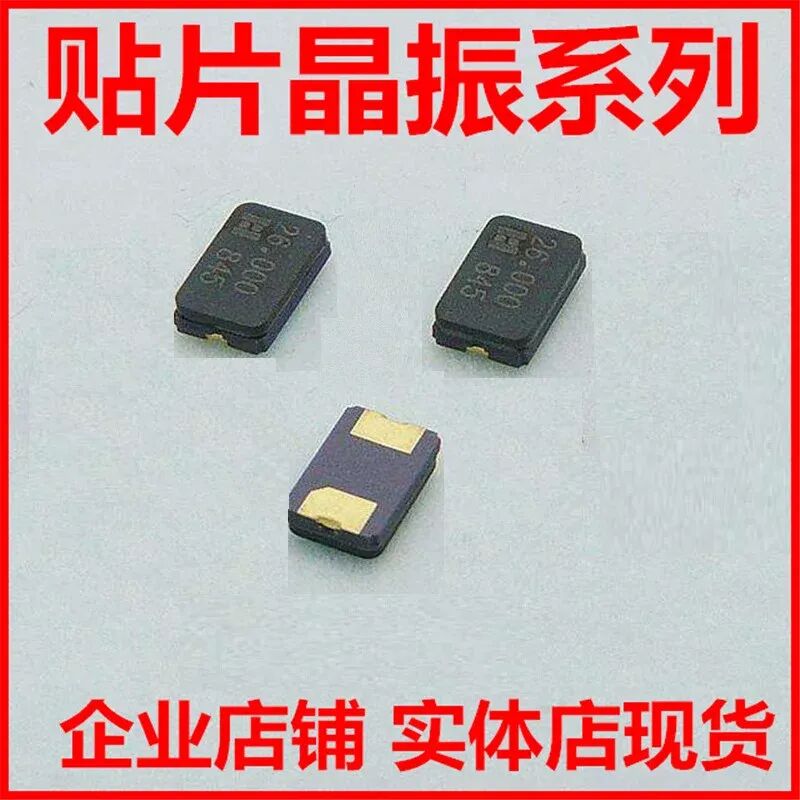

图8 主流贴片晶振封装实物（5032/3225/2520）图8展示了5032、3225及更小尺寸贴片晶振的实物对比。随着便携式设备对空间的极致追求，晶振封装正向2016、1612等超小型化发展，但对贴装精度和回流焊温度曲线提出了更高要求。工程师在选型时，不仅要考虑封装尺寸与PCB面积的匹配，还需评估贴片机的贴装精度能否满足超小型封装的工艺要求。图片来源：淘宝数码网2.3 各种晶振简介
不同技术路线的有源晶振在频率稳定度、功耗、体积、成本及环境适应性上差异显著。普通晶振（SPXO）结构最简单，无温度补偿措施，频率稳定度一般在±10~50ppm，适用于对时钟精度要求不高的通用数字电路。温补晶振（TCXO）通过热敏网络或数字补偿算法对晶体频率温度特性进行修正，稳定度可达±0.5~2ppm，是移动通信、GPS导航、便携设备的主流选择。恒温晶振（OCXO）将晶体置于精密控温槽内，使其工作在零温度系数点，稳定度可达±0.001~0.1ppm，常用于基站、频谱分析仪及计量标准。压控晶振（VCXO）则通过外部电压调节变容二极管电容，实现频率牵引，广泛用于锁相环（PLL）频率合成器中。本节将详细介绍八种常见有源晶振的工作原理、性能指标及适用领域，并给出精度选型参考标准。
如表2所示，八种常见有源晶振在稳定度、功耗、成本及应用领域上形成明显梯度，为选型提供直接参考。表2系统对比了从普通晶振到恒温晶振的全谱系产品，帮助工程师根据系统精度要求快速锁定合适类型。
表2 各类有源晶振性能与应用对比
| 类型 | 英文全称 | 频率稳定度 | 核心特点 | 典型应用 |
|---|---|---|---|---|
| 普通晶振 | SPXO | 10⁻⁵量级（±10~50ppm） | 无温度补偿，结构简单，成本最低 | 通用MCU时钟、家电控制板 |
| 温补晶振 | TCXO | 10⁻⁷~10⁻⁶量级（±0.5~2ppm） | 模拟/数字温度补偿，开机快，性价比高 | 手机、GPS、无线通信模块 |
| 压控晶振 | VCXO | 取决于牵引范围 | 电压调节频率，线性度好，用于PLL微调 | 锁相环、频率合成器、SDH/SONET |
| 恒温晶振 | OCXO | 10⁻⁹~10⁻⁷量级（±0.001~0.1ppm） | 精密恒温槽控制，稳定度最高，功耗大 | 基站、频谱仪、计量标准、卫星通信 |
| 数字补偿晶振 | MCXO | ≤0.5ppm | MCU数字温度补偿，精度高，可编程 | 高精度导航、军用通信 |
| 压控-温补晶振 | VCTCXO | ±0.5~2ppm + 电压微调 | TCXO与VCXO结合，兼具温度补偿与频率调节 | 高端通信设备、软件无线电 |
| 压控-恒温晶振 | VCOCXO | 10⁻⁹量级 + 电压微调 | OCXO与VCXO结合，最高精度可调 | 计量级频率源、原子钟辅助 |
| 热敏电阻晶体 | TSX | ±5~20ppm | 带温度传感功能，简化系统设计 | 温度监测与时钟一体化场景 |

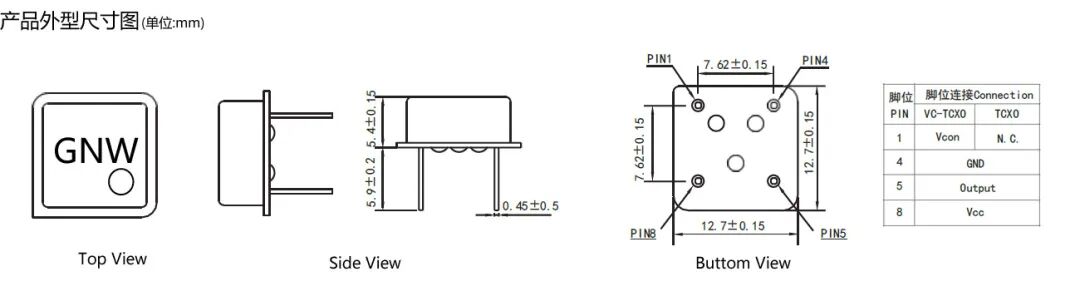

图9 TCXO温补晶振产品外观与引脚定义图9展示了GNW品牌TCXO-DIP8-1型号的三视图与引脚功能表。引脚1为压控输入（VC-TCXO），引脚4为GND，引脚5为Output，引脚8为Vcc。温补晶振通过内部热敏补偿网络，在-40°C~+85°C范围内保持优异稳定度。其开机特性优越，通常在毫秒级即可达到额定稳定度，非常适合需要快速启动的便携通信设备。图片来源：深圳市晶诺威科技有限公司

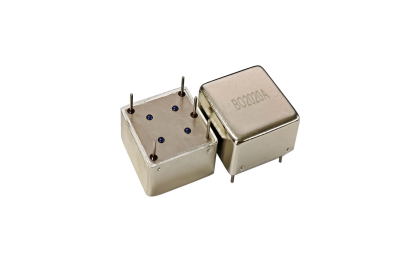

图10 OCXO恒温晶振高精度封装（BO2020A系列）图10展示了恒晶科技BO2020A 100MHz OCXO，采用金属真空密封封装。内部集成精密恒温槽，将晶体温度控制在零温度系数点附近，实现10⁻⁹量级的频率稳定度。虽然功耗较高（通常数瓦），且开机稳定时间较长（分钟级），但其在高端测试仪器与通信基础设施中作为频率基准的地位不可替代。图片来源：立创商城/恒晶科技
图11 VCXO压控晶振时钟发生器电路图11为Analog Devices提供的VCXO应用电路原理图，变容二极管CV1/CV2在调谐电压（TUN）控制下改变负载电容，从而牵引晶体振荡频率。该电路常与PLL配合，实现窄带频率合成与抖动清除。VCXO的线性度与牵引范围是选型时的关键指标，直接影响锁相环的锁定性能与相位噪声表现。图片来源：Analog Devices

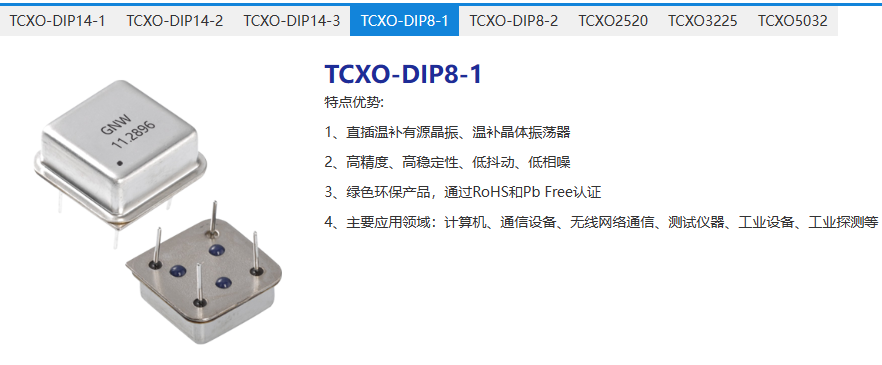

图12 TCXO-DIP8-1温补晶振型号系列图12展示了TCXO-DIP14、DIP8及贴片2520/3225/5032系列温补晶振的产品线。DIP封装适用于对可靠性要求极高的工业与通信设备，而贴片封装则满足现代电子产品轻薄短小的需求。温补晶振凭借其优异的温度特性与性价比，已成为移动通信、导航定位及物联网设备中事实上的标准时钟源。图片来源：深圳市晶诺威科技有限公司精度选型参考标准：
- 稳定度 ≤ 0.5ppm，选用数字温补 MCXO；
- 稳定度 0.5~5ppm，选用模拟温补 TCXO；
- 稳定度 ＜ 5ppm、需要频率微调，选用 VCXO；
- 稳定度 ＞ 0.1ppm、无开机速度要求，选用 OCXO。
2.4 晶振参数与选型
有源晶振的选型比无源晶体更为直接，但仍需关注多个关键参数以确保与系统兼容。标称频率是首要指标，需与芯片参考时钟输入严格匹配。频率稳定度（或频率容差）以ppm表示，定义了在全温度范围内输出频率相对于标称值的最大偏离。对于需要频率微调的场合，还需关注VCXO的牵引范围（Pulling Range）和线性度。电源电压（VDD）必须与系统电源轨一致，常见1.8V、2.5V、3.3V及5V。输出波形类型（CMOS、LVDS、LVPECL、HCSL等）需与下游芯片的时钟输入接口匹配，否则需增加电平转换电路。此外，启动时间（Start-up Time）、相位噪声（Phase Noise）及工作电流也是高速通信与低功耗应用中不可忽视的指标。本节将系统讲解晶振选型的关键五要素、负载电容计算、单位换算及市场价格影响因素。
1）晶振选型关键五要素：
如表3所示，晶振选型需系统评估五大核心要素，任何一项不匹配均可能导致时钟异常或系统失效。表3从标称频率到输出类型逐一拆解，为工程师提供可落地的选型检查清单。
表3 晶振选型关键五要素详解
| 要素 | 符号/名称 | 说明与选型要点 |
|---|---|---|
| 标称频率 | Normal Frequency | 晶振的标准频率，如26MHz、32.768kHz等。必须与芯片时钟输入规格严格一致。 |
| 频率误差/稳定度 | Frequency Tolerance / Stability | 以ppm表示，即百万分之一。此值越小精度越高。1MHz晶振，1ppm对应1Hz偏差。 |
| 温度频差 | Frequency Stability vs Temp | 在特定温度范围内，工作频率相对于基准温度时允许的最大偏离，单位ppm。 |
| 负载电容 | CL | 晶体正常工作所需的等效电容。由外接电容CL1、CL2及PCB杂散电容Cs共同决定。 |
| 输出类型 | Output Type | CMOS（通用）、LVDS（高速低抖动）、LVPECL（高频）、HCSL（PCIe时钟）等。 |
2）负载电容计算与匹配：
负载电容是指与晶体振荡器相连的电路中的所有电容。它的值取决于外接电容CL1、CL2，以及PCB和连接点上的杂散电容（Cs）。
CL = (CL1 × CL2) / (CL1 + CL2) + Cs
负载电容CL由晶体制造商指定。值得注意的是，若要得到精确的频率，振荡器电路的负载电容必须与所需要的值相等；若要频率保持稳定，则负载电容必须稳定。
外接电容CL1和CL2就是为了把负载电容调校为制造商所指定的CL值。Cs为杂散电容，一般大小为3~5pF。匹配电容一般取CL1 = CL2 = 2CL，这样并联起来就接近负载电容CL了。在一般情况下，增大负载电容会使振荡频率下降，而减小负载电容会使振荡频率升高。

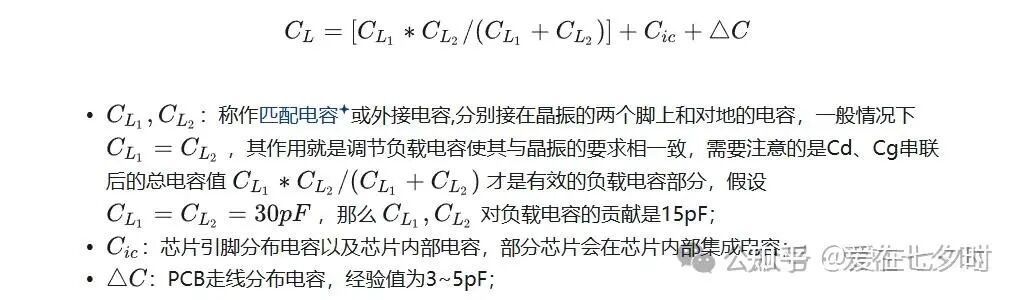

图13 负载电容计算公式与匹配电容说明图13详细展示了负载电容CL的完整构成：外接匹配电容CL1与CL2的串联等效值，加上芯片引脚分布电容Cic及PCB杂散电容ΔC。精确计算并匹配负载电容是确保晶体振荡频率落在规格范围内的关键步骤。工程师在实际设计中，应预留调试电容位置，以便在样板测试阶段根据实测频偏进行微调。图片来源：知乎
图14 晶振动态电阻（Rd）计算公式图14给出了晶振动态电阻Rd的计算公式，Rd与频率F、负载电容CL2密切相关，是衡量晶体振荡回路损耗的重要参数。Rd越小，越容易起振，振荡回路的Q值越高，频率稳定度越好。在选型时，应优先选择动态电阻较小的晶体，以降低起振难度并提高振荡可靠性。图片来源：EMC.wiki3）单位及误差：
PPM是石英晶振的基本单位之一，表示晶振的精度和相对偏差。PPM代表着百万分之一，它表明晶体的频率可能会偏离标称值多少。晶振频率是以MHz（10⁶）和kHz（10³）为基本单位的，标称频率10MHz晶振的频率偏差10Hz就刚好是1PPM。
频偏(ppm) = (实测频率 - 标称频率) / 标称频率 × 10⁶
4）市场与因素：
影响价格的指标主要是工作温度和温度稳定性。一般温度范围越宽、稳定性要求越小的晶体振荡器价格越高。汽车级（-40°C~+125°C）与军品级器件的价格通常是消费级（-20°C~+70°C）的数倍。
3. 晶振在PCB Layout的注意事项
晶振及其走线属于高速敏感模拟信号，PCB布局布线不当将直接导致时钟信号抖动（Jitter）增大、频偏超标、EMI辐射增强甚至不起振。良好的Layout设计需遵循"就近、短粗、隔离、接地"四大原则：晶振应紧贴MCU时钟引脚放置，缩短时钟走线长度；走线需适当加宽以降低阻抗；晶振周围需设置隔离带，避免与其他高速信号平行；金属外壳与下方地平面必须完整接地以形成屏蔽。此外，电源滤波电容的分级摆放（大容量远离、小容量紧贴）对抑制电源噪声至关重要。本节将从布线核心要点、故障排查方法及典型应用电路三个层面，提供可落地的PCB设计指导，帮助工程师规避常见的时钟设计陷阱。
3.1 布线六大核心要点
晶振布线是PCB高速设计中的精细活，六大核心要点涵盖了从器件 placement 到信号完整性的全流程。"就近布局"旨在缩短时钟走线，降低天线效应与寄生电感；"电源电容分级摆放"利用不同容值电容的频率响应特性，构建宽频带低阻抗电源路径；"时钟走线优先、短而宽"确保时钟信号在传输过程中保持边沿陡峭、失真最小；"隔离防干扰"通过空间隔离与地平面保护，阻断串扰路径；"外壳完整接地"为晶振提供法拉第笼屏蔽；"完整地平面"则为回流电流提供最低阻抗路径。任何一项疏忽都可能在量产中演变为系统性故障，因此必须在设计初期予以高度重视。
- 就近布局：晶振紧贴 MCU 对应时钟引脚，远离 PCB 板边缘、大功率发热器件；
- 电源电容分级摆放：电源耦合电容靠近晶振供电引脚，按容值从大到小沿电源流向排布，最小电容紧贴电源引脚；
- 时钟走线优先、短而宽：时钟属于高速敏感信号，布线优先级最高，走线尽可能缩短，适当加宽线宽，降低信号失真；
- 隔离防干扰：晶振周边预留空白区域，减少相邻信号线串扰；
- 外壳完整接地：金属封装晶振外壳全部接 GND，同时屏蔽外部干扰、抑制自身辐射；
- 完整地平面：晶振下方保留连续完整地层，禁止分割开槽。

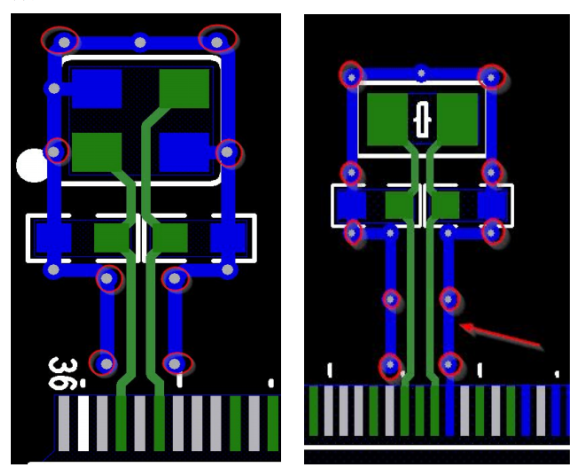

图15 PCB晶振布线设计正误对比图15展示了PCB晶振布线的正误对比。左图为不良布局示例，时钟走线过长且穿越其他信号层；右图为优化后的布局，晶振紧贴MCU，时钟走线短而直，周围设置完整接地过孔（红色圆圈）形成屏蔽围栏，有效抑制电磁辐射与串扰。这一对比直观地说明了Layout细节对时钟信号质量的决定性影响。图片来源：深圳市晶诺威科技有限公司3.2 晶振不起振故障排查三要素
晶振不起振是硬件调试中最常见且最令人头疼的问题之一。系统性的排查应遵循"器件→参数→布局"的三层逻辑。首先验证器件本体，通过替换法确认晶体/晶振是否损坏；其次检查外围参数匹配，无源晶振的匹配电容容值偏差是停振的首要原因，例如32.768kHz晶体通常需5~15pF匹配电容，容值过大或过小都会破坏振荡条件；最后审查PCB布线，走线过长会引入过大寄生电容，地层分割导致回流路径断裂，距离干扰源过近则会引入噪声调制。借助示波器或频谱分析仪观察起振波形与频率，可快速定位故障层级。本节将详细阐述这三个排查维度，并提供典型的故障案例与解决方案。
- 器件本体损坏：直接更换同规格晶体 / 晶振验证；
- 外围参数匹配错误：典型案例 32.768K 无源晶体匹配电容需 5~15pF，容值不匹配会直接停振；
- PCB 布线缺陷：走线过长、地层分割、距离干扰源过近。

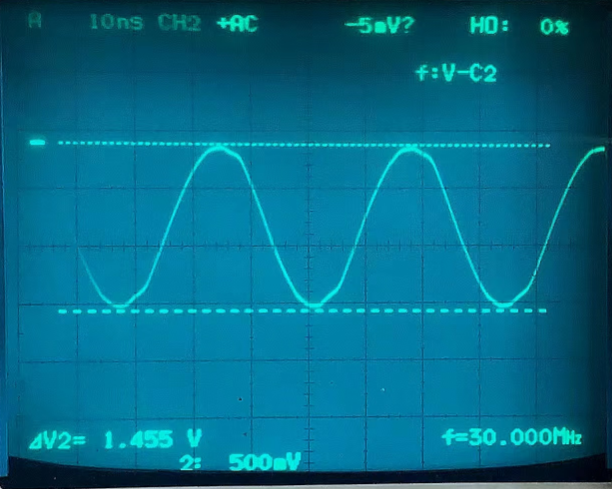

图16 晶振正常输出波形（30MHz示波器测量）图16展示了使用示波器捕获的30MHz晶振输出波形，峰峰值约1.455V，波形为正弦或削顶正弦（取决于晶振输出类型）。调试时若观测不到类似周期性波形，或幅度远低于规格书，则表明振荡电路未正常起振。此时应按照"器件→参数→布局"的顺序进行系统性排查，避免盲目更换器件。图片来源：深圳市晶发电子有限公司

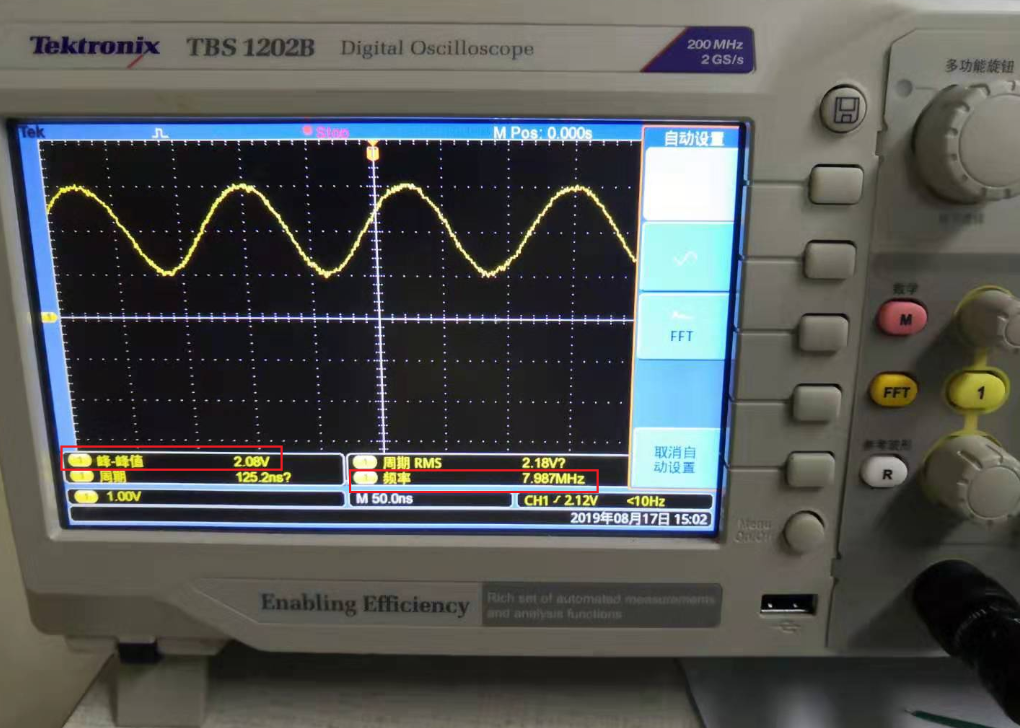

图17 晶振实测波形与频率读数（Tektronix TBS1202B）图17记录了使用泰克TBS1202B数字示波器实测晶振输出的结果，频率读数为7.987MHz（接近标称8MHz），峰峰值2.09V。若实测频率与标称值偏差超过规格书容差，或波形出现明显畸变、抖动，需重点排查负载电容匹配与电源噪声。该图是晶振调试阶段的标准测量参考。图片来源：深圳市晶诺威科技有限公司3.3 典型应用电路说明
无源晶体与有源晶振的应用电路拓扑差异显著。无源晶体需外部构建振荡回路，核心元件包括匹配电容（CL1/CL2）、反馈电阻（R3，通常1MΩ）及可选的串联阻尼电阻/磁珠（R2/R4）。反馈电阻的作用是将芯片内部反相器偏置在线性放大区，确保上电瞬间即可满足巴克豪森（Barkhausen）起振条件。有源晶振的电路则聚焦于电源完整性设计，通过磁珠（L1）与多级电容（C3/C1）构建π型或L型滤波器，防止晶振内部开关噪声污染系统电源，同时为输出端预留匹配电阻（R1）以优化信号完整性与EMI表现。本节将分别给出无源晶体与有源晶振的典型应用电路，并详解各元件的作用与取值原则。
1）无源晶振的典型应用电路：
- C1、C2：谐振匹配电容，按负载电容公式计算取值；
- R3（1MΩ 反馈电阻）：将芯片反相器工作在线性放大区，提升电路负阻抗，加快起振速度，解决启动慢、不起振问题；
- R2/R4：可选磁珠/低阻电阻，抑制高频干扰；
- C3：预留调试电容，按需增减。

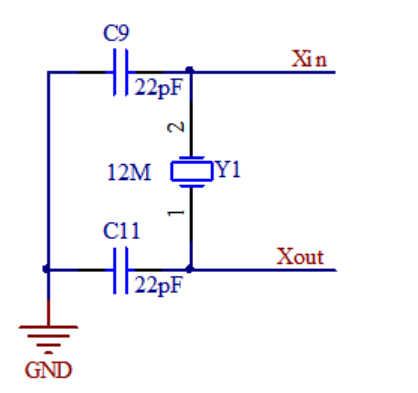

图18 无源晶振典型应用电路（皮尔斯振荡器）图18展示了12MHz无源晶振的皮尔斯振荡电路，Y1两端分别接22pF匹配电容C9/C11至地，芯片内部反相器与外部反馈电阻构成正反馈回路。该拓扑结构简单、成本低，是MCU时钟设计的首选方案。图中还标注了Xin与Xout引脚，方便读者理解晶体在芯片时钟系统中的连接方式。图片来源：Sharemaker/博客园2）有源晶振典型电路：
- L1：电源磁珠，阻隔晶振高频噪声倒灌电源；
- C3（10µF）、C1(10pF)：电源滤波电容，形成宽频带滤波；
- R1(10Ω)：预留输出匹配电阻，按需调整或替换磁珠。

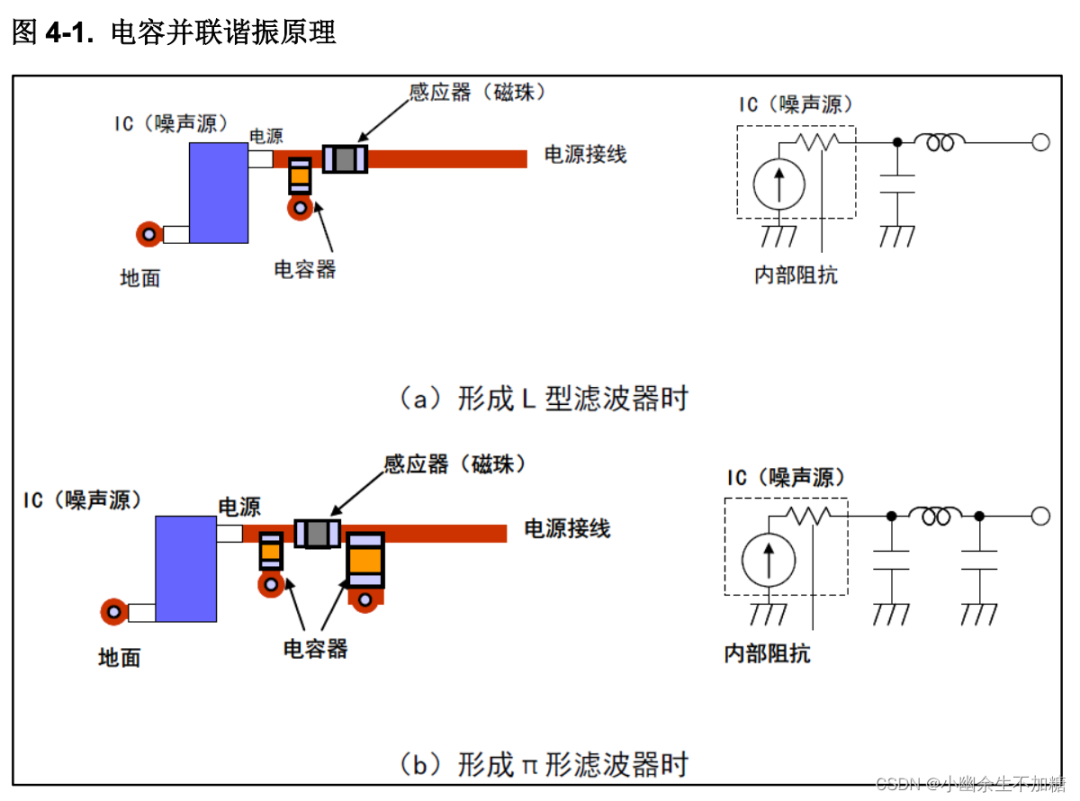

图19 晶振电源滤波设计（L型与π型滤波器）图19展示了有源晶振电源滤波的两个典型方案：上图（a）为L型滤波器，由磁珠与单电容组成，适用于一般噪声环境；下图（b）为π型滤波器，增加额外电容，提供更高阶的噪声抑制能力，适用于电源噪声较大的复杂系统。工程师应根据系统电源质量与成本预算选择合适的滤波拓扑。图片来源：CSDN博客

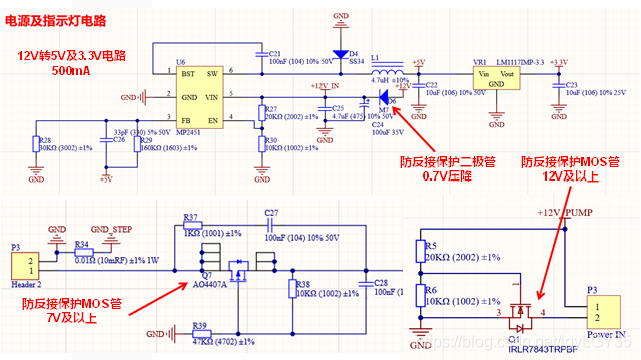

图20 有源晶振电源及系统供电电路实例图20展示了包含12V转5V/3.3V、有源晶振供电及指示灯控制的完整电源树。晶振电源引脚通过磁珠与电容滤波后接入，确保时钟源获得纯净电源，避免DC-DC开关噪声引起时钟抖动。图中还标注了防反接保护二极管与MOS管，体现了工程设计中可靠性考虑的完整性。图片来源：CSDN博客4. 晶体与晶振的区别总结
无源晶体与有源晶振虽同属石英频率控制器件，但在工作原理、电气特性、使用复杂度及适用场景上存在本质差异。无源晶体仅提供谐振功能，依赖外部电路起振，成本低但设计灵活性要求高；有源晶振集成振荡电路，上电即输出时钟，稳定性高但功耗与成本相对较高。在批量生产中，无源晶体的频偏一致性受PCB杂散电容和匹配电容精度影响较大，而有源晶振因内部电路参数固定，输出频率几乎不受外部电路影响，一致性显著优于无源方案。工程师应根据系统精度要求、成本预算、功耗限制及开发周期综合权衡选型。本节将通过对比表格与补充说明，系统总结两者的核心差异，为实际工程决策提供清晰依据。
如表4所示，从九个核心维度系统对比无源晶体与有源晶振的差异，涵盖供电需求、振荡电路位置、引脚数量、外围元件、输出波形、频率精度、成本、功耗及适用场景。表4是工程师在方案评审阶段进行器件选型的快速决策参考。
表4 晶体与晶振核心差异对比
| 对比维度 | 无源晶体（Crystal / XTAL） | 有源晶振（Oscillator / XO） |
|---|---|---|
| 供电需求 | 无需外部供电 | 需外部直流电源（1.8V/2.5V/3.3V/5V） |
| 振荡电路 | 振荡电路在芯片内部或外部搭建 | 振荡电路集成在封装内部 |
| 引脚数量 | 通常为2引脚（或4引脚中2脚有效） | 通常为4引脚（VDD/OE/OUT/GND） |
| 外围元件 | 必须外接匹配电容，可能需反馈电阻 | 无需匹配电容，仅需电源滤波电容 |
| 输出波形 | 正弦波（幅度受电路影响） | 方波/削顶正弦波（CMOS/LVDS/LVPECL等） |
| 频率精度 | 受PCB杂散电容、匹配电容精度影响大，批量一致性较差 | 内部电路参数固定，外部电路几乎不影响，一致性与稳定性更优 |
| 成本 | 低（通常0.1~0.5元） | 较高（通常1~10元，OCXO可达数百元） |
| 功耗 | 极低（仅振荡回路损耗） | 较高（含内部IC工作电流，OCXO含加热功耗） |
| 适用场景 | 成本敏感、低功耗、大批量消费电子 | 高精度通信、工业控制、快速开发原型 |
补充核心差异说明：
- 无源晶体振荡频率受 PCB 杂散电容、外接匹配电容影响大，批量产品频偏一致性较差；
- 有源晶振振荡电路封装在器件内部，外部电路参数几乎不影响输出频率，一致性、稳定性更优。
图21 晶体与晶振电路模型对比图21再次展示了无源晶体配合外部反相器与匹配电容构成的振荡系统（左图），以及晶体的集总等效电路（右图，Cs-Ls-Rs-Cp）。有源晶振实质是将左图整个振荡系统集成进封装，用户只需提供电源即可获得稳定时钟输出。这一对比深刻揭示了两者的本质区别：无源晶体是"谐振器"，需要外部激励；有源晶振是"振荡器"，自成系统。图片来源：深圳市晶诺威科技有限公司本文档仅供学习参考，实际选型请以器件厂商最新数据手册为准。
