干过自动化现场的都清楚，24V直流电源是最容易被忽略的设备：正常运行时毫无存在感，一旦出问题，全场设备都会跟着“罢工”。

现场常见的PLC无故重启、触摸屏花屏、传感器数据波动、电磁阀吸力不足等故障，很多时候并非程序、通讯线路问题。即便反复排查程序、更换通讯线，问题依旧，根源往往都是这个不起眼的电源模块。

今天不讲空话、不聊理论，整理出现场最频发的5种24V直流电源故障，附上精准判断方法和实操解决方案，全是一线落地能用的干货。

1

先搞懂它是怎么干活的

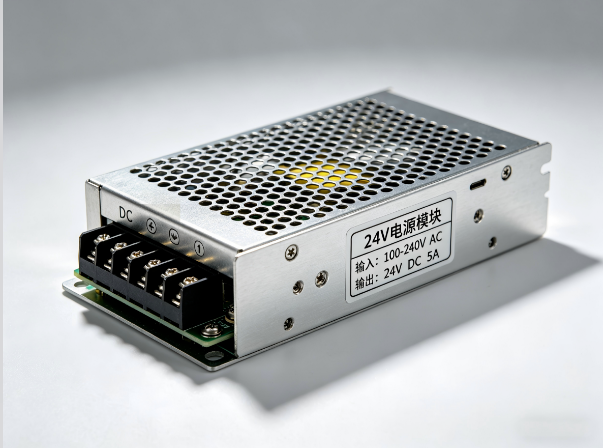

24V开关电源的核心原理一句话讲透：将市电220V交流电，转换为设备常用的24V直流电。掌握它的工作逻辑，是现场快速排故的关键：

输入端：220V交流电先经整流，转换为约310V的高压直流电。输入端电容是核心易损件，一旦电容老化、鼓包，高压滤波失效，就会直接导致电源输出电压不稳、设备异常。

输出端：依靠高频开关管频繁通断，稳压输出24V直流电。正常工况下，负载增大时，开关会自动延长导通时间，维持电压稳定；若负载远超电源额定功率，会触发过载打嗝保护，表现为电压忽高忽低、时通时断。这并非电源故障，而是电源自我保护的正常机制，也是现场极易误判的故障点。

记住这个现场点检核心口诀，高效排查电源问题：

输入看电容（鼓没鼓），输出看杂波（大不大），带载看压降（掉没掉）。

2

现场最常见的5种毛病

毛病1：设备“抽风”，时好时坏（纹波杂波超标）

故障现象：PLC无故重启、触摸屏闪烁、4-20mA模拟量信号跳动，设备重启后短暂恢复，反复不定。

根本原因：电源输出电压“不干净”，纹波、杂波过多。万用表测量显示24V正常，是因为万用表只采集平均电压，无法捕捉瞬时波动杂波。行业标准要求24V电源输出纹波≤240mV，超标后会直接干扰精密自控设备稳定运行。

如何判断：使用示波器检测，波形出现大量毛刺、尖峰凸起，即可判定为纹波超标。

测量注意事项：

--示波器带宽固定设为20MHz，过滤外部高频干扰

--探头地线直接短接电源输出负极，禁止使用长地线夹，避免引入干扰

解决办法：

--多数为电源内部滤波电容老化失效，现场直接更换新电源，比维修更高效划算

--现场有变频器、大功率电机频繁启停的场景，在电源前端加滤波器（买电源时问卖家要，几十块钱的事），抑制高频干扰

毛病2：一启动，24V就“没了”（过载打嗝保护）

故障现象：按一下启动，电压掉到15、16V，或者直接消失几秒又回来，像人喘不上气。电磁阀吸不住。

根本原因：你接的负载太多了，电源累趴了，这是属于电源自我保护机制，并非电源损坏。

如何判断：把负载线从电源输出端拆掉，空载测24V。正常的话，电源没坏。

解决办法与选型准则：

用钳形表（直流档）卡一下持续负载电流（不是瞬间峰值）。如果持续电流超过电源标称值，说明选型偏小。

重点注意：电磁阀、小型电机等感性负载，启动瞬时电流可达额定电流的3-5倍，必须预留充足余量

选型标准：阻性负载（指示灯等）按1.2倍余量选型，感性负载（电磁阀、电机等）按1.5~2倍余量选型，遵循买大不买小的原则

毛病3：设备那头“没劲”（线路压降过大）

故障现象：电源柜端测量24V电压正常，走到20米外的传感器那儿一测，只有20V。传感器要么不干活，要么时好时坏。

根本原因：供电线缆过细、过长，线路产生压降损耗，电在半路“消耗”掉了。这不是电源的事，是布线的事。压降公式不用记，记住下面这个数就行：

实战数据（记住了有用）：

- 用0.75平方的线，走3A电流，20米远，理论压降约1.6V（20℃铜电阻率计算）。

- 换成1.5平方的线，同样条件，只掉0.8V。

解决办法（按优先级排序）：

1. 最优方案：更换更粗的供电线缆，彻底解决压降问题，一劳永逸

2. 次优方案：就近布置电源或子站电源，缩短供电布线距离

3. 应急方案：调高电压。调节电源ADJ调压旋钮，将输出电压微调至25.5V左右（常规可调范围21.6~26.4V），补偿线路压降。

注意：调压前需确认近端无精密低压设备，避免过压损坏设备

毛病4：两台并着用，一台烫一台凉

故障现象：为了提高可靠性，把两台电源的正负极直接“并”在一起。结果一台热得烫手，另一台冰凉的，根本没出力。

根本原因：两台电源出厂输出电压存在微小偏差（如24.1V、23.9V），电压偏高的电源会全权承担所有负载，另一台在旁边“看戏”，甚至被“倒灌”。

解决办法：

--严禁两台电源直接并联！必须搭配专用24V冗余模块，实现负载均衡、防电流倒灌

--优质冗余模块压降可低至50mV，远优于传统二极管500~800mV压降，供电损耗更小

--无冗余模块时，禁止并联使用，建议采用“一用一备”冷备用模式，一台带负载，另一台冷备用（坏了再换上去），都比直接并联强。

进阶优化：两路供电电源取自不同空开回路，实现完全冗余，避免单路跳闸整机断电

毛病5：用着用着突然炸了（老化与环境失效）

故障现象：电源使用2-3年后突然无输出、炸机，拆开后可见内部积灰严重、电路板氧化发绿、元器件老化。

三大核心诱因：

1. 灰尘堵死散热孔 → 温度升高 → 电容老化（温度每升10℃，寿命减半） → 性能下降 → 设备开始抽风。

2. 潮湿+灰尘 = 弱导电层 → 电路板打火 → 炸机。

3. 腐蚀性气体（硫化氢、氯气） → 直接啃电路板和引脚。

怎么办（每3个月做一次，花不了10分钟）：

- 看： 散热孔堵没堵？里面的电容顶盖有没有鼓起来（十字划痕那里凸起来）？鼓了就马上换电源。

- 摸： 运行半小时后摸外壳，烫手（超过50℃） 的话，加强通风或者在旁边加个小风扇。

- 吹： 用吸尘器吸灰，别用高压气枪猛吹（会把灰尘吹到更里面去，反而坏事）。

- 如果是潮湿环境： 柜子里放干燥剂，或者加装加热除湿器。

- 如果是室外/水边： 直接买IP67防护等级的电源（完全防尘防水）。

工作温度范围： 普通工业电源是-20℃到+70℃，但高温下必须降额使用。比如50℃环境时，可能只能输出80%的额定功率。

3

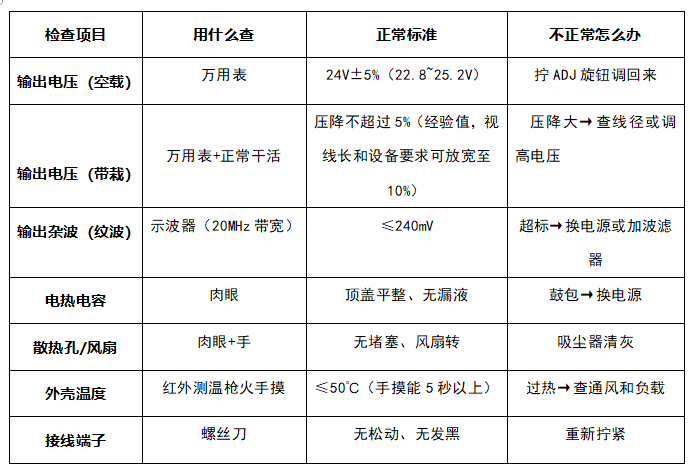

一张点检表，避免80%的“莫名其妙”

建议每季度按这个表走一遍，打印出来贴柜子上：

4

记住口诀

1. PLC抽风、信号乱跳，先怀疑24V电源。 别上来就改程序，那是最后一步。

2. 定期做三件事：看电容鼓没鼓、清灰、查接线。 这三样做到位，80%的电源故障能避免。

3. 选电源别抠门。 标称5A你就用5A，早晚出事。留一倍余量最省心。并联必须加模块，直接并等于没并。

每日搞懂一个设备，少被半夜叫去现场。

（操作前断电、等电容放完电、安全第一。）
