学习目标：掌握发动机电子控制系统的总体架构与闭环控制原理；理解电控点火（ESA）、燃油喷射（EFI）、废气再循环（EGR）及怠速控制（ISC）四大子系统的工作机理与关键技术演进；熟悉主要传感器与执行器的结构特征及安装位置；了解缸内直喷、独立点火、电子节气门等前沿技术方向。

发动机电子控制系统（Engine Electronic Control System, EECS）是现代汽车动力总成的核心大脑，它通过对发动机点火时刻、燃油喷射量、空燃比、废气再循环量以及怠速转速等关键参数进行实时电子控制，确保发动机始终运行在最佳工况区间。该系统不仅直接关系到整车的动力性、经济性和驾驶平顺性，更是满足日益严苛的排放法规（如国六、欧六）的关键技术保障。本章将系统介绍电控点火、燃油喷射、废气再循环与怠速控制四大子系统的工作原理与技术演进。

从20世纪70年代博世公司推出首款商用电子燃油喷射系统以来，发动机电子控制技术经历了从模拟电路到数字微处理器、从单点喷射到缸内直喷、从机械点火到全电控独立点火的跨越式发展。现代发动机ECU已集成数十路传感器输入与多路执行器输出，运算能力堪比早期个人计算机，能够在毫秒级时间内完成空燃比闭环修正、爆震自适应抑制、多变量耦合优化等复杂控制任务。这种高度智能化的控制体系，使得内燃机在百年发展历程中依然保持着旺盛的技术生命力。

发动机ECU输入输出与系统架构

发动机电子控制单元（ECU）作为整个系统的决策中枢，其硬件架构通常由微控制器（MCU）、电源管理模块、信号调理电路、功率驱动电路及通信接口等部分组成。如图1-1所示，ECU通过采集空气流量计、发动机转速传感器、节气门位置传感器、冷却液温度传感器、氧传感器等多路信号，经过内部A/D转换与运算处理后，输出控制指令驱动喷油器、点火线圈、怠速控制阀等执行元件。这种闭环控制架构使得发动机能够根据实际工况动态调整运行参数，相比传统的机械式控制，响应速度提升了一个数量级。

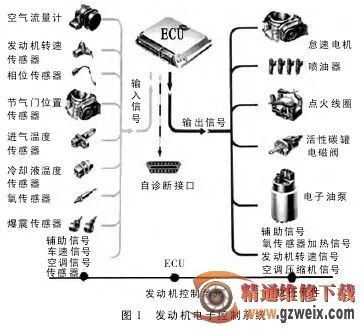

图1-1 发动机电子控制系统ECU输入输出信号示意图

图片来源：精通维修下载

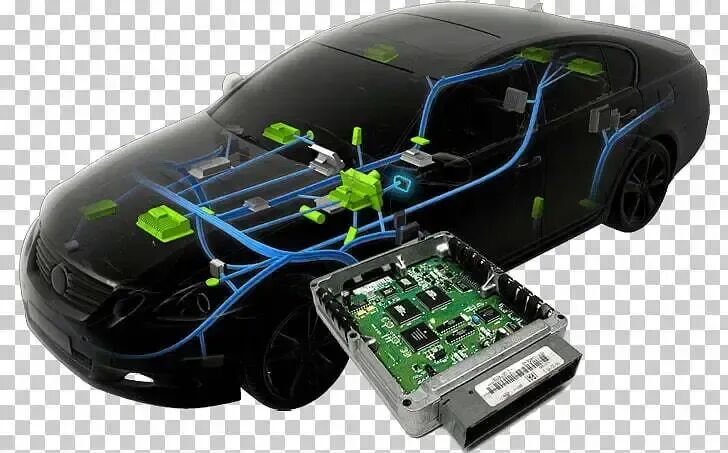

从系统架构角度分析，现代发动机ECU已不再是孤立的控制模块，而是通过CAN总线、LIN总线等车载网络与变速器控制单元（TCU）、车身控制模块（BCM）、防抱死制动系统（ABS）等实现信息共享与协同控制。如图1-2所示，ECU在整车电子网络中处于动力域的核心位置，接收来自加速踏板位置传感器、制动开关、空调请求等整车级信号，同时向仪表板输出发动机转速、故障指示灯（MIL）状态等信息。这种分布式控制架构不仅提升了系统的可扩展性，也为后续的自动驾驶与车联网技术奠定了硬件基础。

图1-2 汽车ECU控制单元与整车电子网络架构

图片来源：电子工程专辑

ECU内部的信号处理链路通常包括输入端口、边缘检测、捕获单元、A/D转换器、CAN控制器、运算核心及输出端口等功能模块。输入信号按类型可分为开关量（ON/OFF）、脉冲量（转速、车速）、模拟量（进气量、水温）及通信量（CAN报文）。输出信号则包括开关输出（继电器驱动）、脉冲输出（喷油、点火触发）、PWM输出（占空比控制阀）及串行通信（诊断接口）。如图1-3所示，这种模块化的内部架构使得ECU能够灵活适配不同排量、不同燃料类型的发动机平台，通过标定数据的差异化配置实现平台化复用。

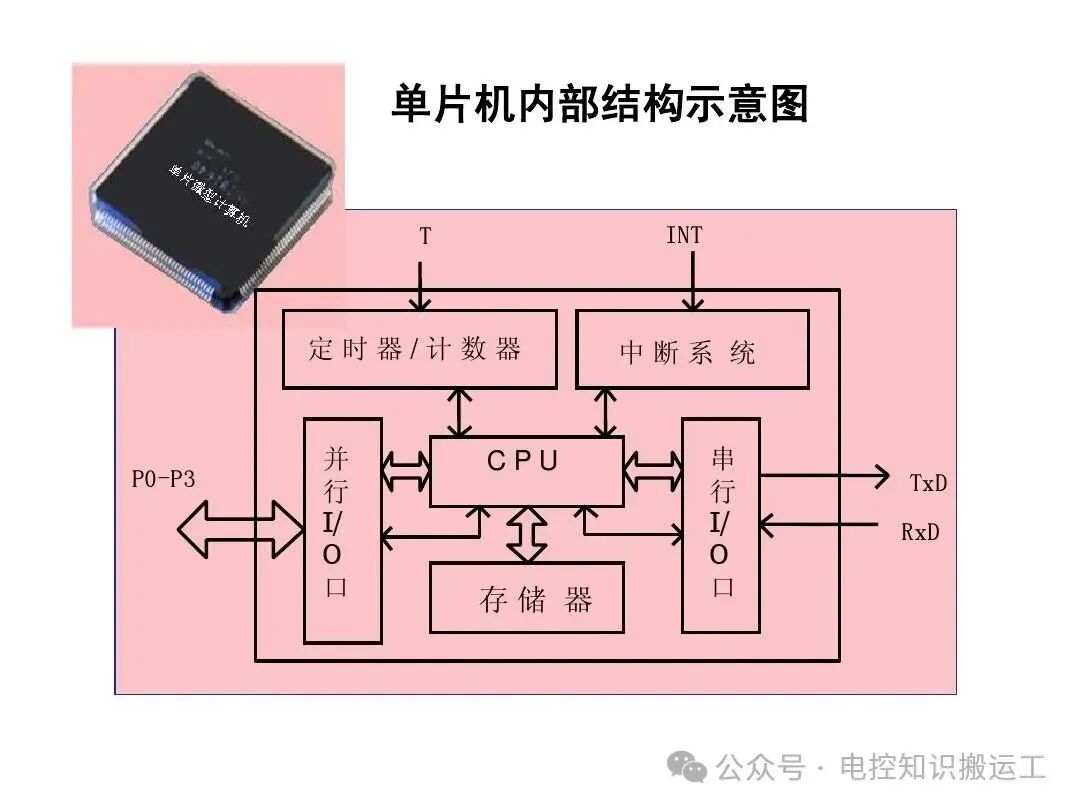

图1-3 ECU单片机内部结构示意

图片来源：面包板社区

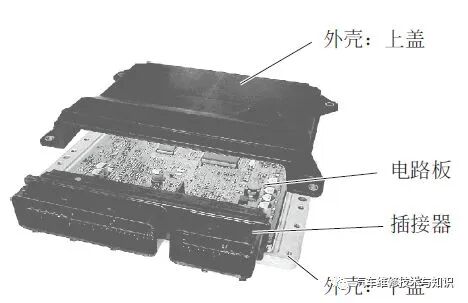

ECU的物理结构通常采用金属外壳封装，内部填充导热硅胶以应对发动机舱的高温、振动与电磁干扰环境。如图1-4所示，ECU外壳由上盖、电路板、插接器及下盖组成，插接器引脚数量可达100针以上，采用防水密封设计。电路板通常为多层PCB，集成有32位微控制器、大容量Flash存储器（用于存储标定脉谱图）、多通道驱动IC及电源保护电路。这种高集成度的硬件设计，使得ECU能够在-40℃至+85℃的环境温度范围内稳定工作，满足汽车级可靠性要求。

图1-4 ECU内部电路板与外壳结构

图片来源：电子工程专辑

1.1 电控点火装置（ESA）

电控点火装置（Electronic Spark Advance, ESA）是发动机电子控制系统中最基础也是最关键的子系统之一。传统的机械式点火系统依靠分电器内的离心提前装置和真空提前装置来调节点火提前角，其调节特性固定，无法适应发动机全工况范围内的最优需求。而现代电控点火装置由微处理机（ECU）、曲轴位置传感器、凸轮轴位置传感器、爆震传感器、点火线圈及火花塞等构成，形成了一个高度智能化的闭环控制系统。

1.1.1 曲轴与凸轮轴位置传感器

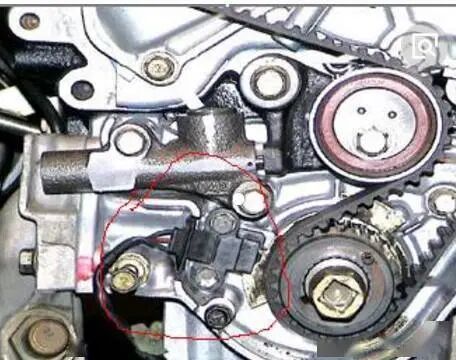

曲轴位置传感器（Crankshaft Position Sensor, CKP）是ECU判断活塞上止点位置与发动机转速的核心传感器。如图1-5所示，该传感器通常安装在发动机缸体前部或变速器壳体上，正对曲轴上的信号轮（靶轮）。信号轮外缘均匀分布有58个齿（缺2齿作为参考标记），传感器通过电磁感应或霍尔效应检测齿顶经过时产生的脉冲信号。ECU根据脉冲频率计算发动机转速，根据缺齿位置识别1缸与4缸的上止点，为喷油时刻与点火时刻提供基准时标。

图1-5 曲轴位置传感器在发动机上的安装位置

图片来源：搜狐网

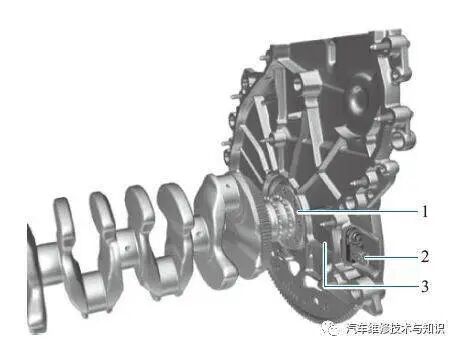

从结构细节来看，曲轴位置传感器与信号轮的配合精度直接影响点火正时的准确性。如图1-6所示，信号轮通过螺栓固定在曲轴飞轮或曲轴皮带轮上，传感器本体与信号轮之间保持0.5~1.5mm的气隙。气隙过大将导致信号幅值衰减，可能引起转速信号丢失；气隙过小则存在机械摩擦风险。现代发动机普遍采用霍尔式曲轴位置传感器，其输出为占空比50%的方波信号，抗干扰能力优于传统的电磁感应式，且能够在发动机静止时检测曲轴位置，支持启动阶段的精确同步。

图1-6 曲轴位置传感器与信号轮结构

图片来源：搜狐网

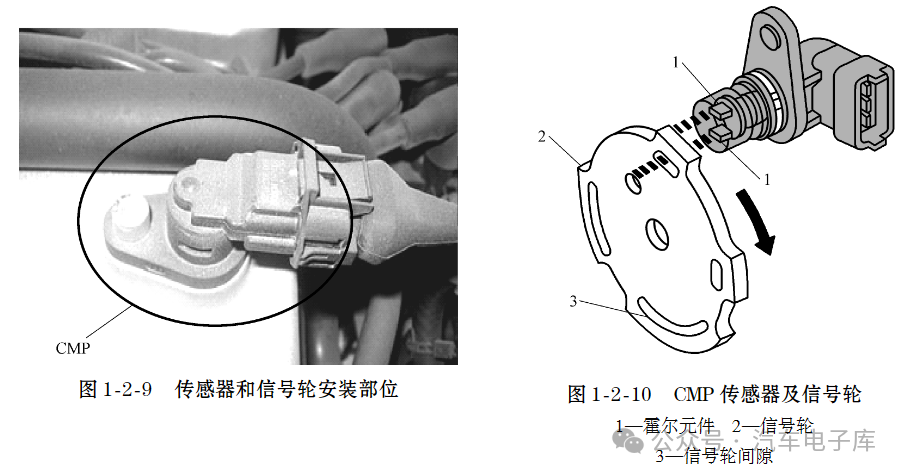

凸轮轴位置传感器（Camshaft Position Sensor, CMP）用于识别各缸的压缩上止点，与曲轴位置传感器协同实现判缸功能。如图1-7所示，CMP传感器通常安装在气缸盖罩或正时链条盖板上，正对凸轮轴端部的信号轮。由于四冲程发动机每两转完成一个工作循环，仅凭曲轴位置传感器无法区分1缸的压缩上止点与排气上止点，因此需要CMP传感器提供相位参考。在可变气门正时（VVT）系统中，CMP传感器还用于监测凸轮轴的实际相位角，为VVT闭环控制提供反馈信号。

图1-7 凸轮轴位置传感器结构及信号轮安装

图片来源：知乎

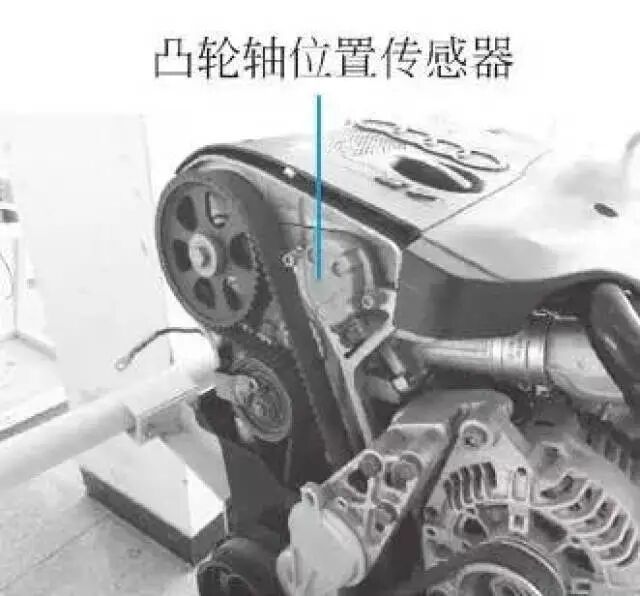

如图1-8所示，凸轮轴位置传感器的安装位置紧邻正时传动系统，其信号轮通常仅有1~4个齿，结构简单但功能关键。在发动机启动阶段，ECU首先通过CMP信号确定1缸处于压缩冲程，然后结合CKP信号精确计算点火提前角。若CMP传感器发生故障，ECU将启动备用控制策略，假设发动机处于1缸压缩上止点进行顺序喷油，但启动性能会显著下降，故障灯也会点亮。

图1-8 凸轮轴位置传感器在发动机正时系统的安装位置

图片来源：搜狐网

1.1.2 爆震传感器与闭环控制

爆震（Knock）是指发动机燃烧室内末端混合气在火焰前锋到达之前因高温高压而自发点火的现象，会产生强烈的压力冲击波，导致气缸壁振动、发动机异响，严重时甚至损坏活塞与气门。爆震传感器（Knock Sensor）是ECU实现爆震闭环控制的关键元件，通常采用压电陶瓷式结构，安装在发动机缸体中部，能够检测5~15kHz频率范围内的振动信号。

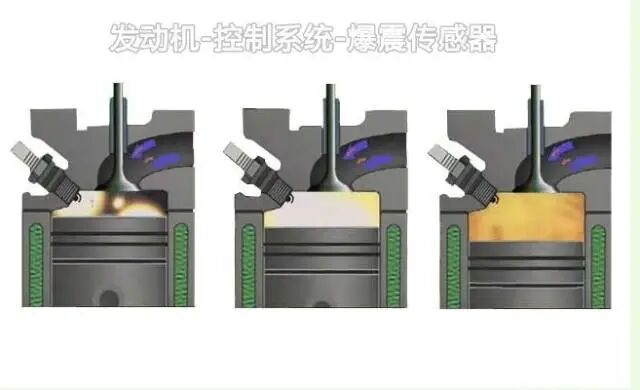

如图1-9所示，爆震传感器通过监测燃烧室内的异常振动来识别爆震事件。正常燃烧时，气缸压力平稳上升，传感器输出信号幅值较低；当爆震发生时，压力冲击波在燃烧室内反射叠加，传感器检测到大幅值的高频振动信号。ECU通过带通滤波器提取爆震特征频率，与标定的爆震阈值进行比较，一旦判定发生爆震，立即以0.5°~1.5°的步长推迟点火时刻，直至爆震消失后再逐步恢复。这种自适应调节能力使得发动机能够在不同转速、不同负荷、不同燃油品质条件下，始终维持在最优点火提前角附近工作。

图1-9 爆震传感器检测发动机爆震的工作原理

图片来源：电子工程专辑

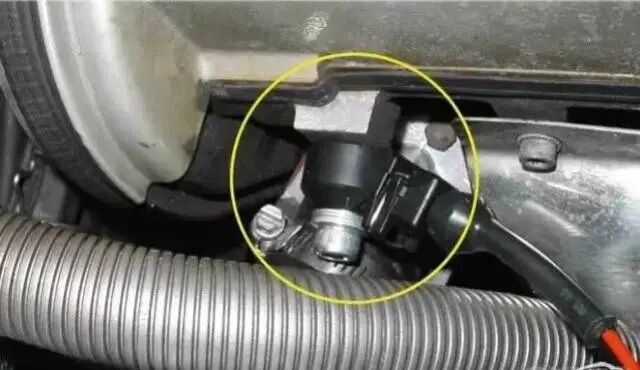

从安装实践来看，爆震传感器的位置选择直接影响检测灵敏度。如图1-10所示，传感器通常安装在缸体侧面两缸之间的"鼻梁区"，该区域对燃烧振动传递最为敏感。传感器的固定扭矩有严格要求（通常为20±5N·m），过松会导致振动传递损失，过紧则可能损坏压电元件。在直列四缸发动机上，通常仅需1个爆震传感器即可覆盖全部气缸，通过曲轴相位区分各缸的爆震窗口；V型六缸或八缸发动机则可能需要2个传感器分别监测两侧气缸组。

图1-10 爆震传感器在发动机缸体上的安装位置

图片来源：搜狐网

1.1.3 点火线圈与火花塞

现代晶体管式点火系统已完全摒弃了传统的断电器触点，采用ECU直接驱动的大功率晶体管或IGBT控制点火线圈初级回路的通断。如图1-11所示，晶体管式点火系统由信号发生器（曲轴位置传感器）、晶体管开关模块、点火线圈及分电器组成。当ECU输出点火触发信号时，晶体管迅速切断初级回路电流，点火线圈次级绕组感应出15~30kV的高压，经分电器分配至相应气缸的火花塞。

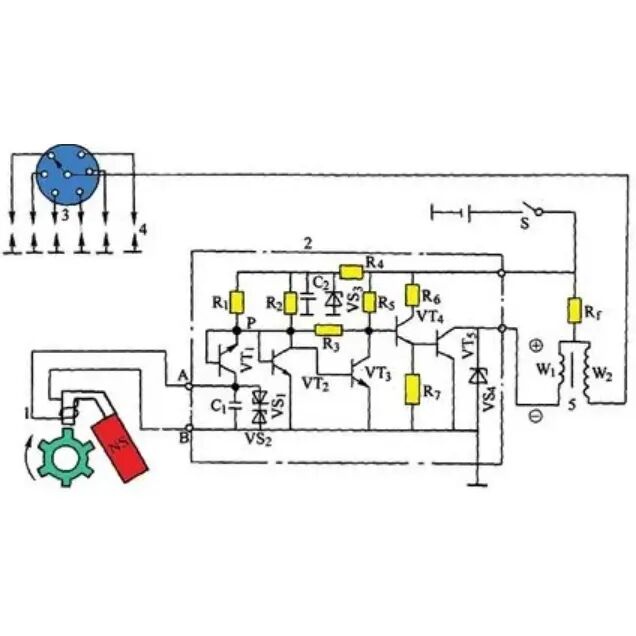

图1-11 无触点晶体管式点火系统电路原理

图片来源：百度百科

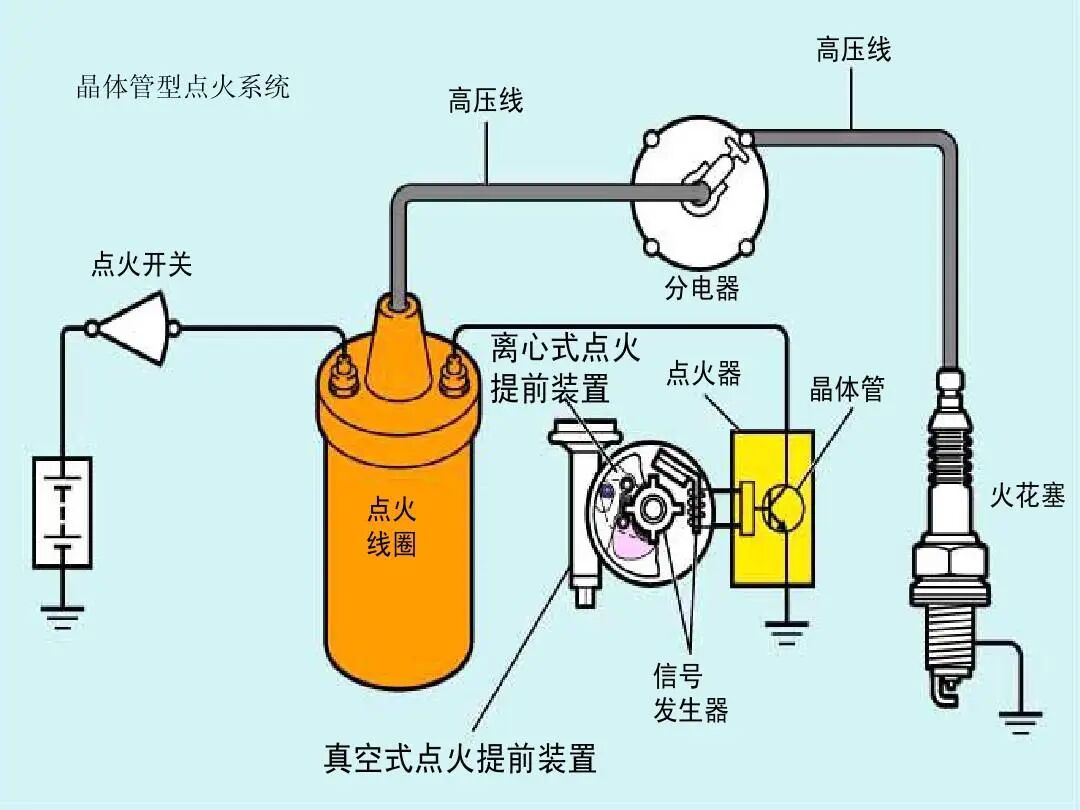

从系统架构演变来看，晶体管点火技术经历了从有分电器到无分电器、从同时点火到独立点火的发展路径。如图1-12所示，晶体管型点火系统在传统分电器基础上增加了离心式与真空式点火提前装置，但调节精度仍受机械结构限制。现代全电控点火系统完全由ECU根据脉谱图计算点火提前角，通过功率晶体管直接控制点火线圈，实现了点火能量的数字化精确管理。

图1-12 晶体管型点火系统整体架构

图片来源：百科TA说

配合独立点火（Coil-On-Plug, COP）技术，每个气缸拥有独立的点火线圈，彻底消除了高压分火头带来的能量损失和电磁干扰，实现了真正的精确点火。如图1-13所示，COP技术将点火线圈直接安装在火花塞上方，次级高压回路极短，能量传输效率可达95%以上。同时，ECU可为每个气缸独立设定最佳点火提前角，结合爆震传感器的逐缸反馈，实现精细化的燃烧控制。

图1-13 独立点火COP技术检测示意

图片来源：虹科Pico汽车示波器

火花塞作为点火能量的最终释放元件，其结构参数直接影响点火可靠性与燃烧效率。如图1-14所示，火花塞由中心电极、侧电极、氧化铝陶瓷绝缘体、金属壳体及密封垫圈等部分组成。中心电极与侧电极之间的间隙（通常为0.8~1.1mm）决定了击穿电压与火花能量。现代发动机普遍采用铱金或铂金火花塞，其电极直径可小至0.4mm，点火火焰核更小、更稳定，有利于稀混合气的可靠点燃。

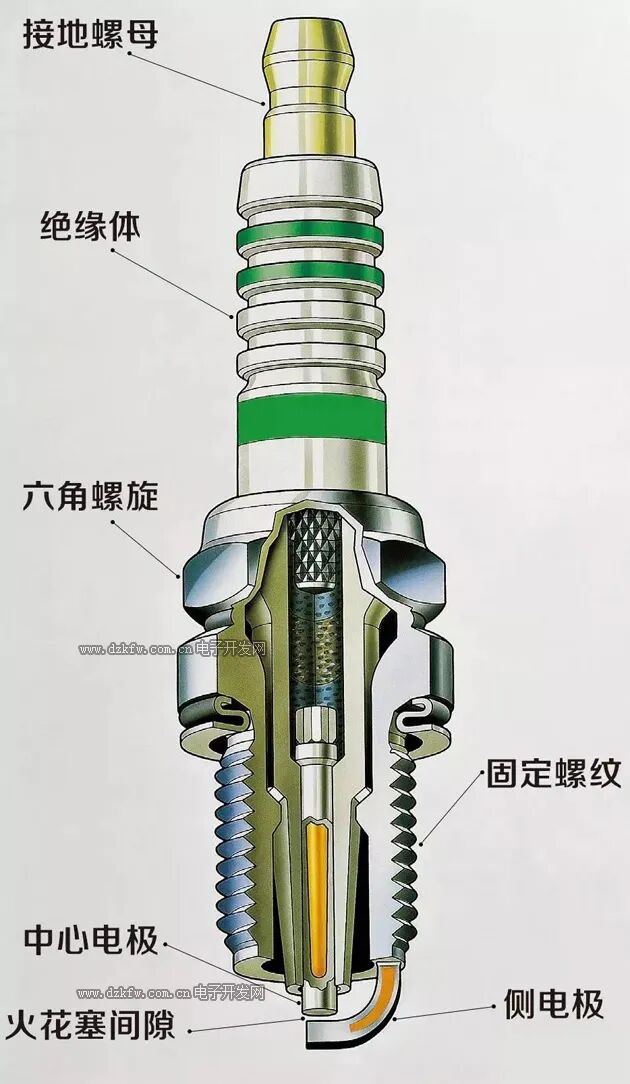

图1-14 火花塞结构剖面详图

图片来源：电子发烧友

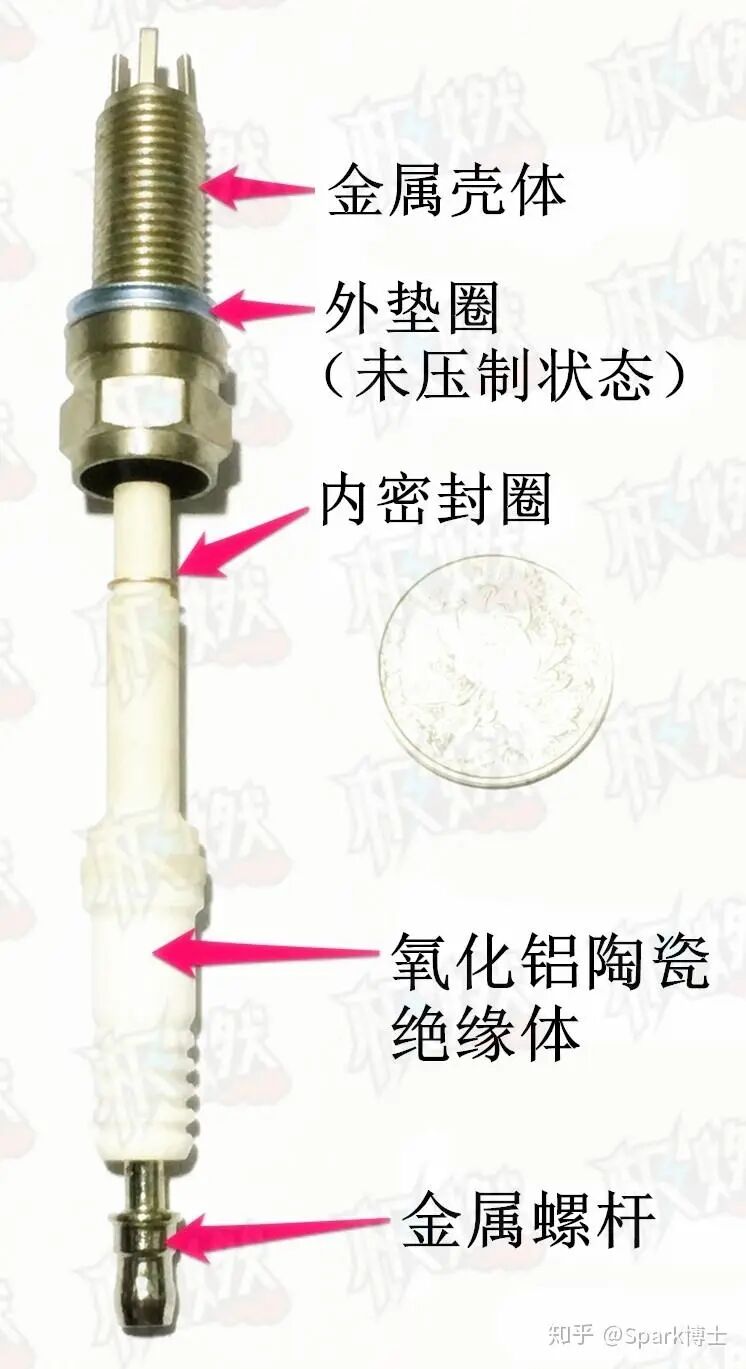

从实物结构来看，火花塞的绝缘体必须能够承受高温高压的恶劣环境。如图1-15所示，氧化铝陶瓷绝缘体占据了火花塞的主体长度，其上部为六角螺旋安装部，下部伸入燃烧室。热值（Heat Range）是火花塞的关键参数，表示其散热能力；热值过低会导致火花塞过热、提前点火，热值过高则可能导致积碳、点火失效。涡轮增压发动机通常选用冷型火花塞（高热值），以应对更高的燃烧室温度。

图1-15 火花塞实物结构分解

图片来源：知乎

1.2 电控燃油喷射（EFI）

电控燃油喷射系统（Electronic Fuel Injection, EFI）自20世纪80年代逐步取代化油器以来，已成为现代汽油发动机的标准配置。与机械式或机电混合式燃油喷射系统相比，电控燃油喷射具有空燃比控制精度高、瞬态响应快、各缸分配均匀性好、海拔高度自适应补偿等显著优势。根据喷油器安装位置的不同，EFI可分为进气道喷射（PFI）和缸内直喷（GDI）两大类，后者凭借更高的压缩比和更精确的燃油计量，已成为当前高效发动机的主流技术路线。

1.2.1 系统组成与工作原理

如图1-16所示，一个完整的电子控制式燃油喷射系统由燃油供给系统、空气供给系统和电子控制系统三大部分组成。燃油供给系统包括电动燃油泵、燃油滤清器、燃油分配管、油压调节器和喷油器；空气供给系统包括空气滤清器、空气流量计（或进气压力传感器）、节气门体和怠速控制阀；电子控制系统则包括各类传感器、ECU和执行器。发动机工作时，ECU根据空气流量计测得的进气量，结合目标空燃比（通常为14.7:1的化学计量比，或根据工况调整至浓混合气/稀混合气），精确计算所需的喷油脉宽（Injector Pulse Width），并以毫秒级精度控制喷油器的开启持续时间。

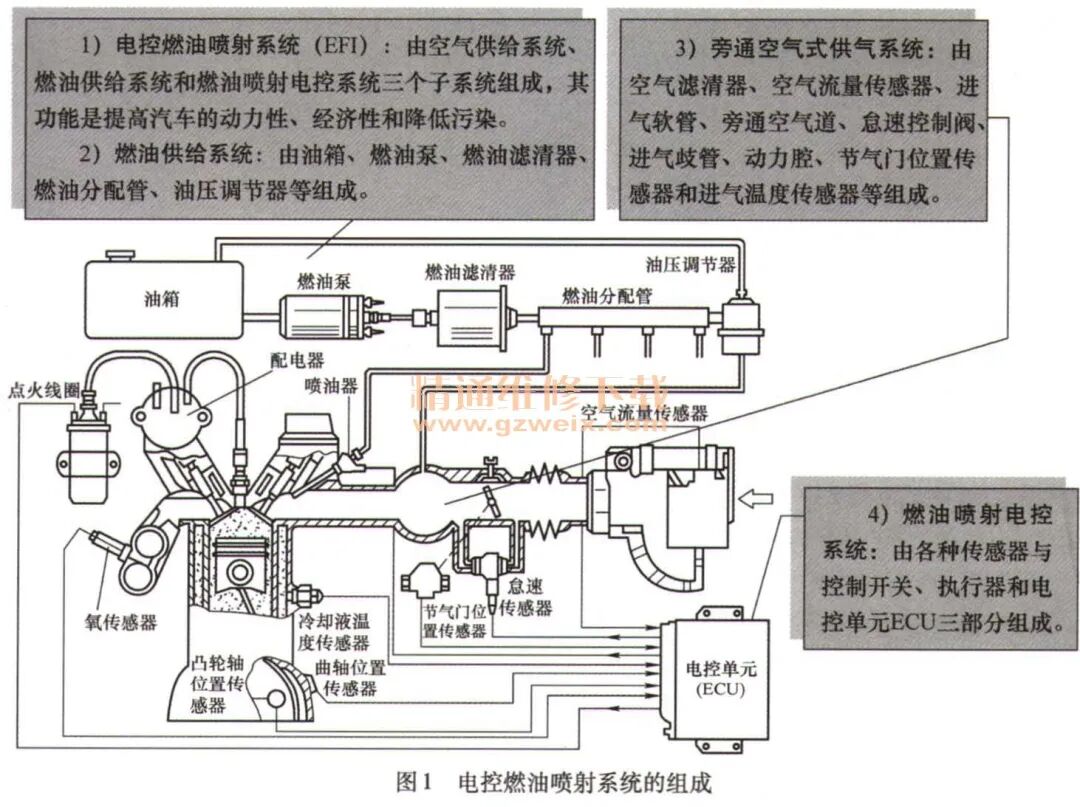

图1-16 电控燃油喷射系统总体组成原理

图片来源：精通维修下载

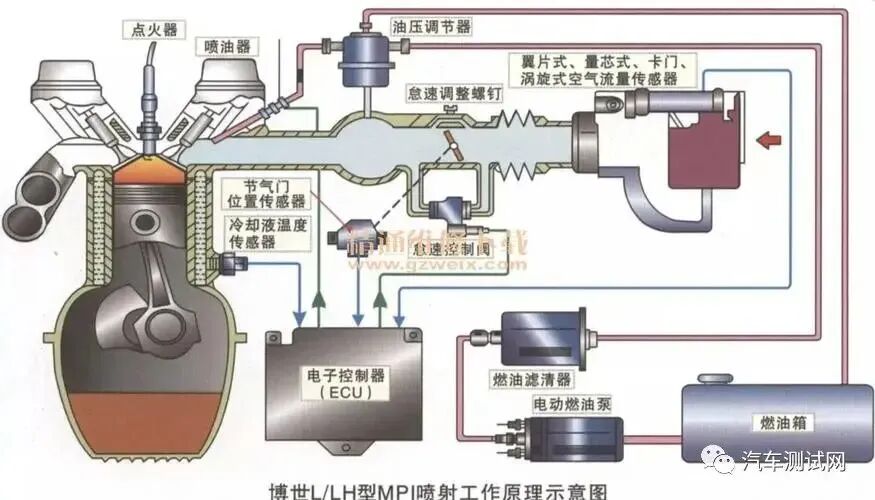

从具体工作原理分析，博世L/Jetronic型多点喷射系统是典型的速度-密度法控制范例。如图1-17所示，ECU通过空气流量计直接测量进气质量流量，结合发动机转速计算每循环进入气缸的空气量，再根据目标空燃比确定燃油量。喷油脉宽的基本计算公式为：Base PW = (Air Mass / RPM) × (1/AFR_target) × K，其中K为喷油器流量系数。ECU还根据冷却液温度、进气温度、大气压力、蓄电池电压等参数进行修正，确保冷启动、加速、减速等瞬态工况下的空燃比精确控制。

图1-17 博世L/H型MPI喷射工作原理示意

图片来源：汽车测试网

1.2.2 进气道喷射与缸内直喷

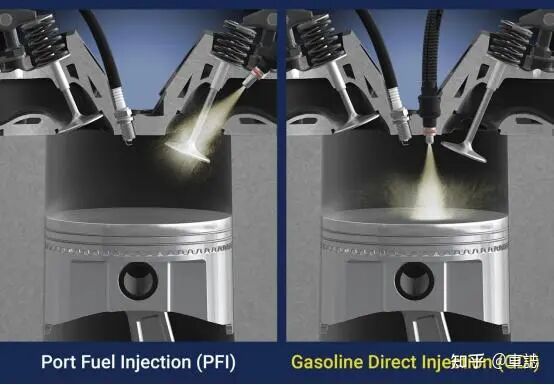

进气道喷射（Port Fuel Injection, PFI）与缸内直喷（Gasoline Direct Injection, GDI）代表了汽油机燃油喷射技术的两个发展阶段。如图1-18所示，PFI喷油器安装在进气歧管上，燃油在进气道内与空气混合后进入气缸，喷射压力通常为0.25~0.35MPa；GDI喷油器则直接伸入燃烧室，喷射压力高达10~20MPa，燃油在高压下雾化并与空气混合。

图1-18 进气道喷射PFI与缸内直喷GDI对比

图片来源：知乎

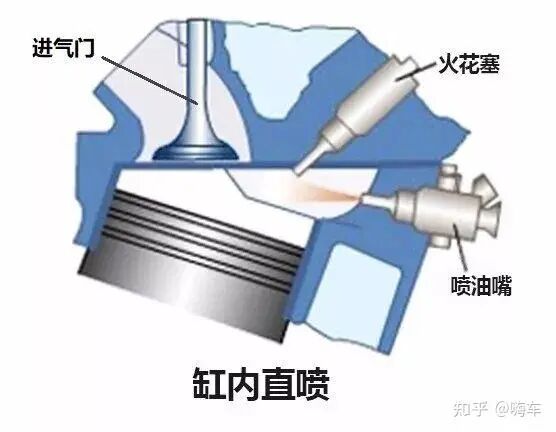

GDI技术的核心优势在于能够实现分层燃烧与稀薄燃烧。如图1-19所示，高压喷油嘴将燃油直接喷入气缸，利用进气涡流和活塞顶部的特殊形状（如凹坑形或楔形燃烧室）实现油气混合。在部分负荷工况下，ECU控制喷油器在压缩冲程后期喷油，燃油集中在火花塞附近形成浓混合气，而气缸其余区域维持稀混合气，实现"分层稀薄燃烧"，空燃比可达25:1以上，燃油经济性提升15%以上。同时，GDI系统配合高压缩比（通常11:1~13:1）设计，热效率显著优于PFI发动机。

图1-19 缸内直喷GDI喷油嘴与燃烧室结构

图片来源：知乎

1.2.3 喷油器与燃油泵

喷油器（Injector）是燃油喷射系统的终端执行元件，其开闭响应速度直接决定空燃比的控制精度。如图1-20所示，轴针式喷油器由电磁线圈、阀针、阀座、弹簧及滤网组成。当ECU向电磁线圈施加12V驱动电压时，线圈产生电磁力吸起阀针，燃油从喷孔喷出；断电后弹簧将阀针压回阀座，喷油终止。喷油器的开启延迟（Opening Delay）通常为1~2ms，关闭延迟（Closing Delay）约为0.5ms，ECU在计算喷油脉宽时需补偿这些动态延迟。

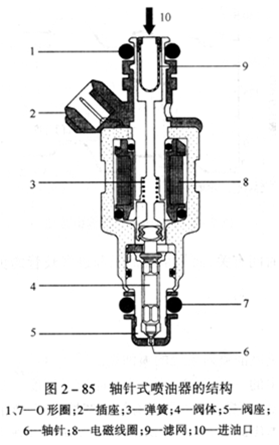

图1-20 轴针式喷油器结构剖面

图片来源：车龙汽修

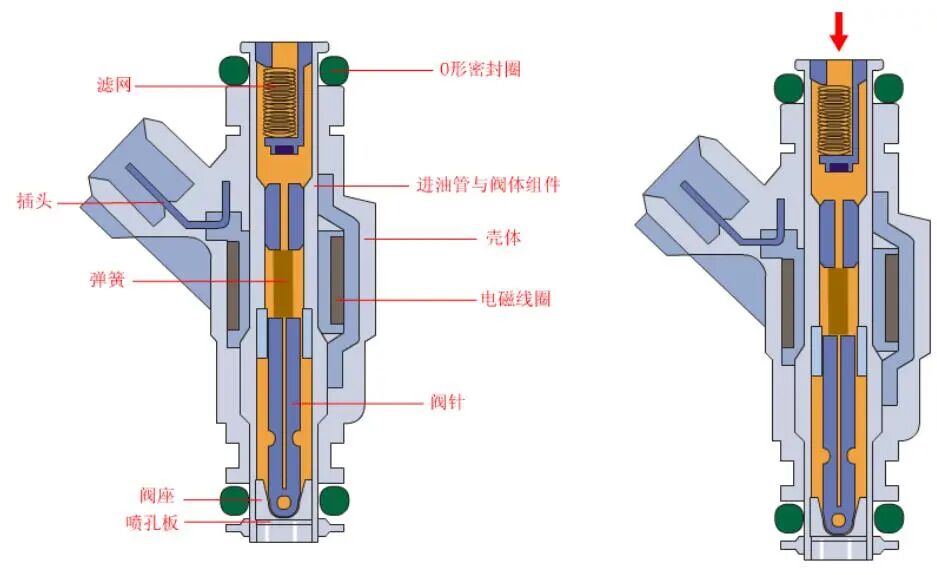

从工作原理来看，喷油器的喷油量与喷油脉宽呈线性关系，但受燃油压力、蓄电池电压及线圈温度的影响。如图1-21所示，现代电磁式喷油器采用低阻抗设计（线圈电阻2~3Ω），配合峰值-保持驱动策略（Peak-and-Hold），在开启瞬间施加高电流（约4A）以快速建立电磁力，随后降至维持电流（约1A）以减少发热。喷油器末端的喷孔板（Orifice Plate）通常有4~12个精密微孔，孔径约0.2~0.3mm，燃油以锥形雾束喷出，雾化粒径SMD（Sauter Mean Diameter）可达20~30μm。

图1-21 喷油器工作原理与内部结构

图片来源：unionlive

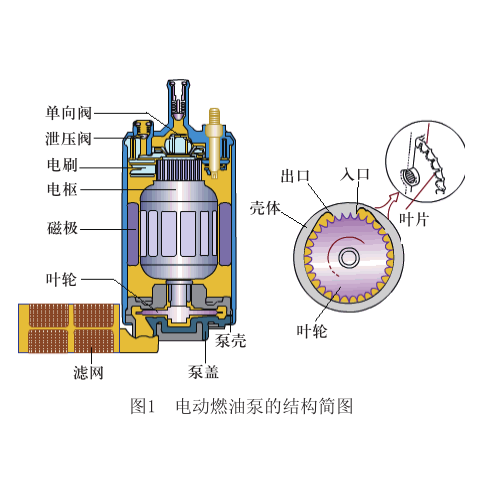

电动燃油泵是燃油供给系统的动力源，负责将燃油从油箱输送至燃油分配管并维持稳定的系统压力。如图1-22所示，电动燃油泵通常为直流有刷电机驱动的涡轮泵或滚柱泵，安装在油箱内部（浸没式）以降低噪声并改善散热。泵体内部设有单向阀（防止停机后燃油倒流）和泄压阀（限制最高压力，通常为0.4~0.6MPa）。燃油经过泵体加压后，通过燃油滤清器过滤杂质，进入燃油分配管分配给各缸喷油器，多余的燃油经油压调节器返回油箱。

图1-22 电动燃油泵结构剖面简图

图片来源：百度百科

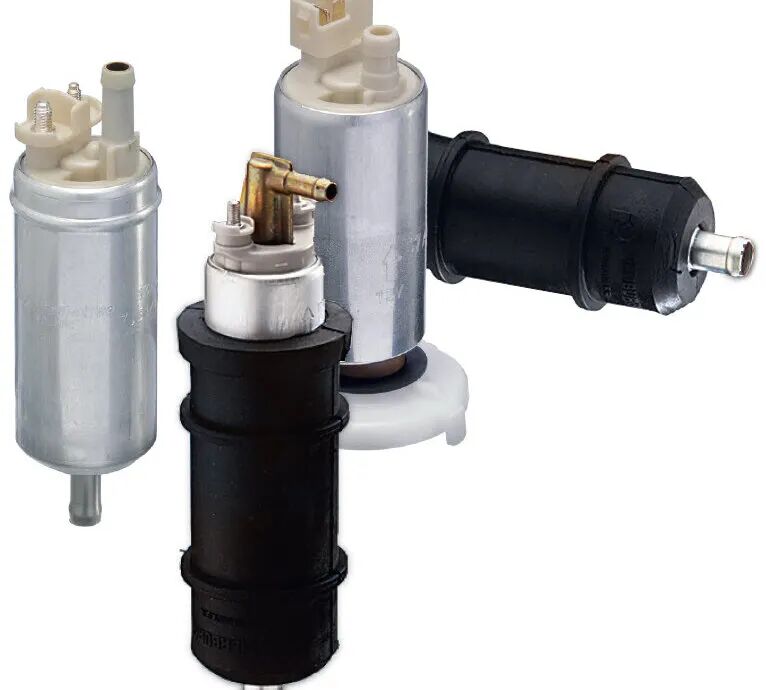

从产品结构来看，电动燃油泵按安装方式分为油箱内置式与外置式，现代乘用车几乎全部采用内置式。如图1-23所示，燃油泵总成通常与油位传感器、滤网集成为一体，通过卡扣固定在油箱顶部。燃油泵的流量需满足发动机最大负荷时的供油需求，通常按最大喷油量的3~4倍设计，以保证燃油分配管压力的稳定。GDI系统由于喷射压力更高，需采用高压燃油泵（由凸轮轴驱动），将燃油压力提升至10~20MPa，其结构原理与PFI系统的低压电动泵有显著差异。

图1-23 电动燃油泵实物产品

图片来源：梅施汽车零部件

1.2.4 空气流量计与氧传感器

空气流量计（Mass Air Flow Sensor, MAF）是ECU计算喷油量的核心依据，其测量精度直接决定空燃比的控制准确度。如图1-24所示，热膜式空气流量计安装在空气滤清器与节气门体之间的进气道上，通过检测加热元件的冷却效应来测量进气质量流量。当进气流量增大时，更多空气流过加热膜带走热量，ECU检测到加热电流的增加量即可换算为空气流量。热膜式传感器相比早期的热线式，具有更好的抗污染能力与耐久性。

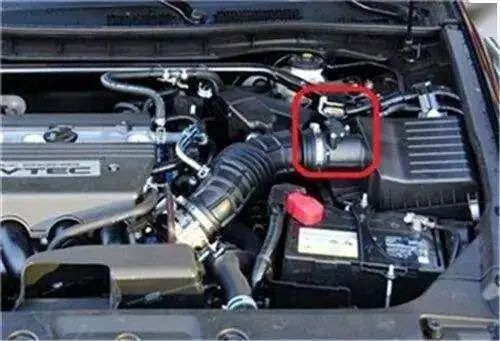

图1-24 空气流量计在发动机进气道的安装位置

图片来源：搜狐网

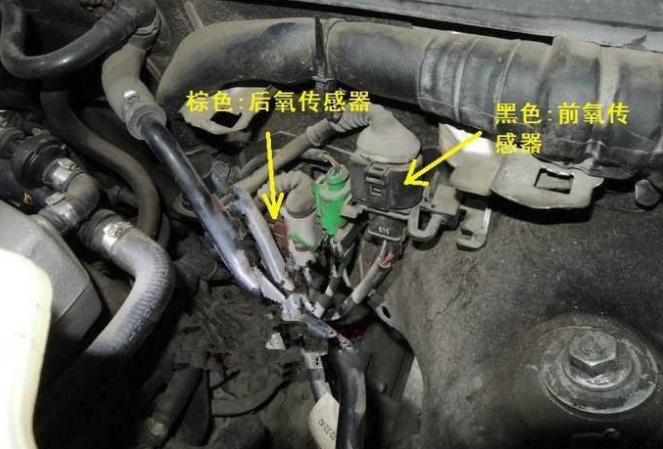

氧传感器（Oxygen Sensor）是实现空燃比闭环反馈控制的关键元件，安装在排气管上三元催化转化器的前后位置。如图1-25所示，前氧传感器（上游氧传感器）位于三元催化器入口前，用于监测发动机排出的废气氧含量，反馈调节喷油脉宽；后氧传感器（下游氧传感器）位于三元催化器出口后，用于监测催化器的转化效率。当空燃比处于化学计量比（λ=1）时，氧化锆式氧传感器的输出电压在0.1V（稀）与0.9V（浓）之间阶跃变化，ECU根据这一特性进行PI闭环调节，将实际空燃比稳定在理论值附近。

图1-25 前氧传感器与后氧传感器安装位置

图片来源：百度经验

现代发动机普遍采用宽域氧传感器（UEGO或LSU），其测量范围可覆盖λ=0.65~∞，能够支持稀薄燃烧工况的精确控制。ECU通过氧传感器实现"短期燃油修正"（Short Term Fuel Trim, STFT）与"长期燃油修正"（Long Term Fuel Trim, LTFT），分别应对瞬态工况偏差与系统老化、积碳等慢性漂移。当LTFT超过±25%时，ECU将判定燃油系统存在故障，点亮故障指示灯。

1.3 废气再循环控制（EGR）

废气再循环（Exhaust Gas Recirculation, EGR）是当前降低汽油机和柴油机NOx排放的最有效技术手段之一。其基本原理是将一部分排气废气引入进气管，与新鲜混合气混合后进入气缸参与燃烧。由于废气中含有大量的CO₂和H₂O等三原子气体，比热容较高，能够吸收燃烧释放的热量，从而降低最高燃烧温度。根据Zeldovich机理，NOx的生成速率与燃烧温度呈指数关系，温度降低100K可使NOx生成量减少约50%。因此，适度的EGR率（通常为5%~20%）可显著抑制NOx的生成。

1.3.1 EGR系统结构与工作原理

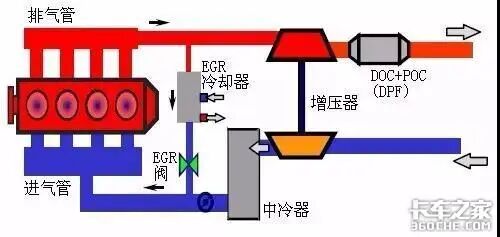

如图1-26所示，EGR系统的核心执行元件是数控式EGR阀，它通过真空管或步进电机控制阀门的开启程度，精确调节再循环废气的流量。ECU根据发动机转速、负荷、冷却液温度、进气温度等参数，查阅EGR脉谱图确定目标EGR率。在汽油发动机中，EGR率通常由进气歧管真空度与EGR阀开度共同决定；现代发动机则普遍采用电控EGR阀，由步进电机或直流电机驱动，开度控制精度可达1%以内。

图1-26 EGR废气再循环系统工作原理

图片来源：卡车之家

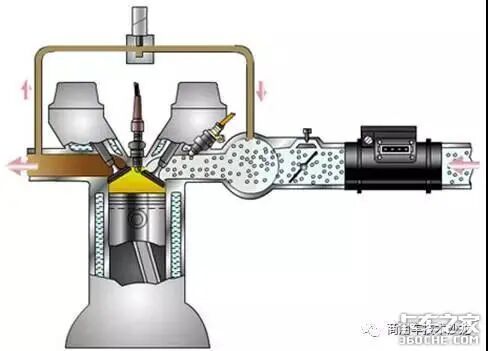

从系统布局来看，EGR系统可分为高压回路（HP-EGR）与低压回路（LP-EGR）两种形式。如图1-27所示，高压EGR从排气歧管前段取气，经EGR冷却器降温后引入进气歧管，压差大、响应快，适用于中低负荷工况；低压EGR则从涡轮增压器涡轮后段取气，经冷却器后引入压气机入口，可实现更高的EGR率，适用于高负荷工况。现代高效柴油机通常同时配备HP-EGR与LP-EGR，通过切换阀实现高低压回路的无缝切换，覆盖全工况范围。

图1-27 EGR阀在发动机中的安装与废气流向

图片来源：卡车之家

EGR冷却器是现代EGR系统的标准配置，其作用是将高温废气（700~800℃）冷却至150~200℃后再引入进气管。冷却后的废气密度增大，有助于提高充气效率；同时降低了进气系统和燃烧室的热负荷，减少了对活塞、气门等热端部件的热应力。EGR冷却器通常采用不锈钢管壳式结构，内部流经废气，外部由发动机冷却液循环冷却，换热效率需满足设计EGR率下的温降要求。

1.3.2 EGR控制策略与边界条件

EGR并非在所有工况下都适用。在发动机怠速、低速、小负荷及冷机状态下，过大的EGR率会导致燃烧不稳定、怠速抖动甚至熄火，同时影响发动机的动力响应。因此，ECU在这些工况下会关闭或限制EGR阀的开度，确保发动机的运行品质。此外，在全负荷工况下，为保证最大动力输出，ECU通常也关闭EGR，以充分利用全部进气充量。

EGR控制策略的核心是在NOx排放、燃油经济性与燃烧稳定性之间寻找最佳平衡。ECU通过多维脉谱图（Map）标定不同转速-负荷组合下的目标EGR率，并结合进气氧传感器（如有）或进气压力传感器进行闭环修正。在瞬态工况（如急加速）下，EGR阀需快速关闭以防止废气稀释导致加速迟滞，这要求EGR阀的响应时间小于100ms。现代电控EGR系统通过CAN总线接收来自变速器、制动系统的预请求信号，实现前馈控制，进一步改善瞬态响应。

1.4 怠速控制（ISC）

怠速控制系统（Idle Speed Control, ISC）是保障发动机在怠速工况下稳定运转、降低油耗和排放的关键装置。传统化油器发动机通过调节节气门最小开度或旁通空气道来控制怠速，精度低且无法自适应。现代电控怠速系统则通过怠速控制阀（ISC Valve）精确调节旁通空气道的流通截面积，实现对进气量的精细控制。

1.4.1 怠速控制阀结构与类型

ISC阀的常见结构包括旋转电磁阀型、步进电机型和占空比控制型。如图1-28所示，步进电机式怠速控制阀由两组线圈（A组与B组）交替通电驱动转子步进旋转，通过丝杠机构将旋转运动转化为阀芯的轴向位移，从而改变旁通气道的开度。步进电机的步距角通常为7.5°或15°，配合减速机构可实现0.01mm级的阀芯定位精度，开度范围通常为0~125步，对应旁通空气量从全闭到全开。

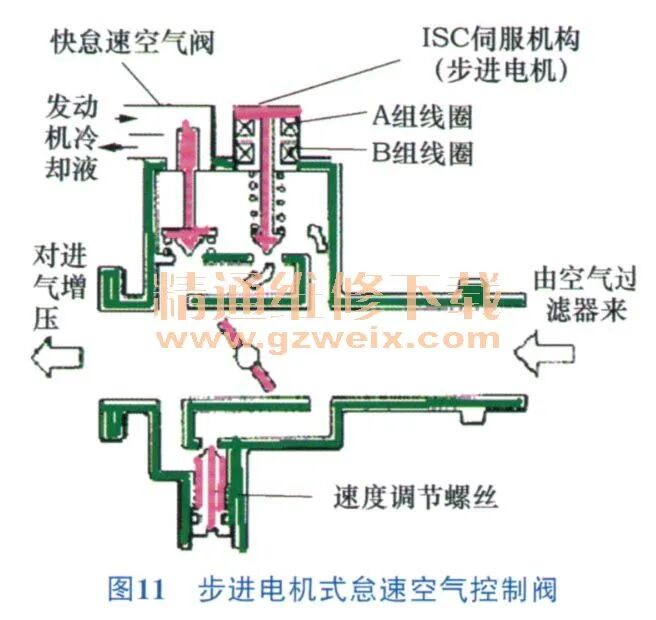

图1-28 步进电机式怠速空气控制阀结构

图片来源：精通维修下载

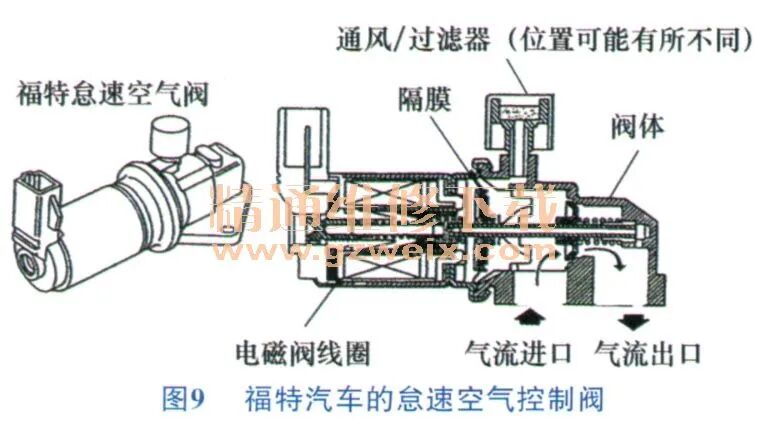

旋转电磁阀式怠速控制阀则采用占空比控制策略，如图1-29所示，阀体内部设有电磁阀线圈与隔膜机构，ECU通过调节PWM信号的占空比来控制线圈平均电流，进而改变阀芯开度。这种结构响应速度快（约30ms），但控制精度略低于步进电机式，常用于对怠速响应要求较高的车型。此外，部分发动机采用电子节气门直接控制怠速（无旁通阀设计），通过微调节气门开度实现怠速进气量调节，简化了进气系统结构。

图1-29 电磁阀式怠速空气控制阀结构

图片来源：精通维修下载

1.4.2 怠速控制算法与负载补偿

ECU根据目标怠速转速（通常由冷却液温度修正，冷机时目标转速较高以加快暖机）与实际转速的偏差，采用PID控制算法计算出所需的旁通空气量，驱动ISC阀动作。目标怠速转速的标定值通常为：热机状态600~800r/min，冷机状态（-20℃）可达1500r/min。PID控制器的参数（Kp、Ki、Kd）需在台架上反复调试，以兼顾怠速稳定性与收敛速度。

当空调压缩机启动、动力转向助力介入或电气负载突增时，发动机负载扭矩会突然增加，导致转速跌落。ECU通过监测空调开关、动力转向压力开关及蓄电池电压变化，预判负载突变事件，在转速尚未下降前即预先将ISC阀开度增大，补偿额外的负载扭矩，防止怠速跌落。这种前馈与反馈相结合的控制策略，使得现代汽车的怠速稳定性达到了前所未有的水平，转速波动可控制在±20r/min以内。

此外，ISC系统还需与自动变速器协同工作。当变速器从N挡挂入D挡时，液力变矩器的负载会使转速下降约100r/min，ECU需提前增加ISC阀开度以维持怠速。在配备启停系统的车辆上，ISC阀还参与发动机重新启动时的初始进气量控制，与启动电机、点火系统协同实现快速平稳的启动。

1.5 其他先进发动机电子控制技术

除ESA、EFI、EGR、ISC四大核心子系统外，现代发动机电子控制系统还涉及多项先进技术，这些技术相互协同，共同构成了发动机精细化管理的技术体系。

1.5.1 电子节气门控制（ETC）

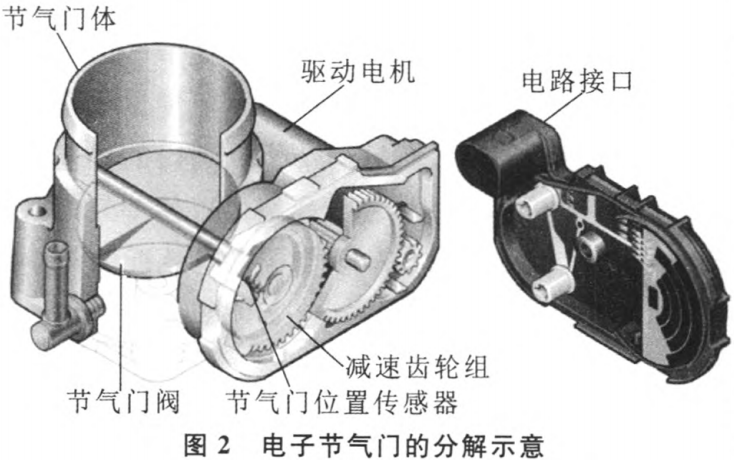

电子节气门（Electronic Throttle Control, ETC）取代了传统的机械拉索式节气门，由加速踏板位置传感器、ECU、节气门驱动电机及节气门位置传感器组成。如图1-30所示，电子节气门体内部集成了驱动电机、减速齿轮组、节气门阀片及位置传感器，ECU根据加速踏板开度、发动机转速、车速等参数计算目标节气门开度，通过PWM信号驱动直流电机调节阀片角度。ETC技术实现了"线控驱动"（Drive-by-Wire），为巡航控制、牵引力控制（TCS）及稳定性控制（ESP）等功能提供了底层执行基础。

图1-30 电子节气门体分解示意

图片来源：电子工程专辑

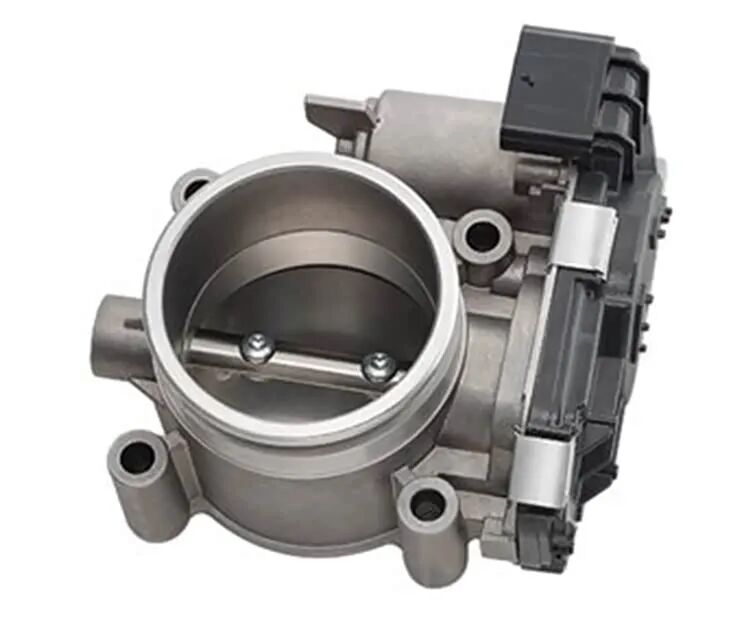

从实物结构来看，电子节气门体通常采用铝合金压铸壳体，阀片直径与发动机排量匹配。如图1-31所示，节气门阀片两侧设有复位弹簧，在断电或系统故障时自动回到默认开度（约5~8%），保证发动机能够维持跛行回家（Limp Home）模式。节气门位置传感器采用双电位计冗余设计，两个传感器的输出电压呈反向变化，ECU通过交叉校验识别传感器故障，确保安全性。

图1-31 电子节气门体实物

图片来源：汽车之家

1.5.2 可变气门正时与涡轮增压电控

可变气门正时（Variable Valve Timing, VVT）技术通过液压执行器调节凸轮轴相对于曲轴的相位角，实现进气门或排气门开启/关闭时刻的动态调整。ECU根据发动机转速、负荷、冷却液温度等参数，通过机油压力控制VVT电磁阀，驱动相位调节器旋转，改变气门重叠角。在低速工况下减小气门重叠角以提升扭矩，在高速工况下增大气门重叠角以提升功率，同时利用内部EGR效应降低泵气损失。

涡轮增压电控系统通过电控废气旁通阀（Wastegate）或可变截面涡轮（VGT）调节增压压力。ECU根据目标增压压力与实际进气压力的偏差，采用PID算法控制废气旁通阀开度，将增压压力稳定在设定值。在配备VGT的柴油机中，涡轮叶片角度可调，能够在低转速时减小流通截面以提高响应速度，在高转速时增大截面以防止过增压。GDI发动机与涡轮增压的结合（TGDI）已成为当前小排量高功率发动机的主流技术路线，1.5L排量即可输出180kW以上的功率。

1.5.3 燃油蒸发排放与二次空气喷射

燃油蒸发排放控制（EVAP）系统用于收集油箱中蒸发的燃油蒸气，防止其逸散到大气中。活性炭罐吸附燃油蒸气，在发动机运行时ECU控制清污电磁阀（Purge Valve）将蒸气引入进气歧管参与燃烧。清污流量需根据发动机负荷与空燃比状态精确控制，过大的清污流量会导致混合气过浓，影响排放与驾驶性。

二次空气喷射（Secondary Air Injection, AIR）系统在冷启动阶段向排气歧管注入新鲜空气，促进未燃HC和CO的氧化反应，加速三元催化转化器起燃。ECU在冷启动后约20~60秒内控制AIR泵工作，当催化器温度达到起燃温度（约250℃）后停止喷射。现代发动机由于GDI技术与催化器布置优化，部分车型已取消AIR系统，依靠催化器快速起燃设计满足冷启动排放要求。

1.5.4 发动机总体结构透视

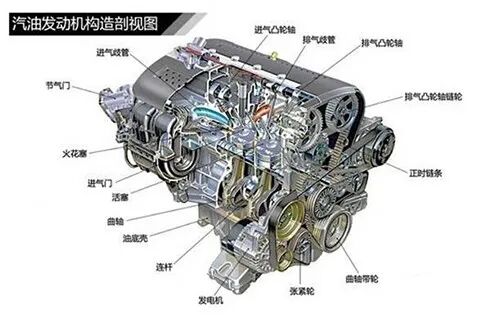

为全面理解发动机电子控制系统的物理布局，有必要从整机角度审视各传感器与执行器的安装位置。如图1-32所示，汽油发动机的剖视图清晰展示了火花塞、喷油嘴、节气门、进气凸轮轴、排气凸轮轴、曲轴、活塞等核心部件的空间关系。电子控制系统中的传感器与执行器正是围绕这些机械部件布置，形成感知-决策-执行的完整闭环。

图1-32 汽油发动机构造剖视图

图片来源：一猫汽车网

从系统集成角度观察，现代发动机舱的空间布局已高度紧凑化，ECU通常安装在发动机舱防火墙或空气滤清器壳体上，通过防水线束与遍布发动机的传感器、执行器连接。线束设计需考虑高温、振动、电磁干扰及化学腐蚀等因素，采用耐高温导线、屏蔽层与波纹管防护。随着48V轻混系统的普及，发动机电子控制系统还需与BSG（皮带驱动启动发电机）或ISG（集成启动发电机）协同控制，实现能量回收、扭矩辅助与滑行启停等功能，系统复杂度进一步提升。

本章小结：发动机电子控制系统通过ECU对点火、喷油、EGR及怠速等关键参数进行实时闭环控制，实现了动力性、经济性与排放性能的综合优化。曲轴/凸轮轴位置传感器、爆震传感器、空气流量计、氧传感器等感知元件为ECU提供精确的工况信息；点火线圈、喷油器、EGR阀、怠速控制阀等执行元件将ECU的决策转化为物理动作。从PFI到GDI、从分电器到COP独立点火、从机械节气门到电子节气门，发动机电子控制技术的持续演进，推动着内燃机向更高效、更清洁的方向发展。
