本文将探讨±(5V、12V、15V、24V和可调1.25-30V)电源的框图、工作原理、优点、缺点和应用。

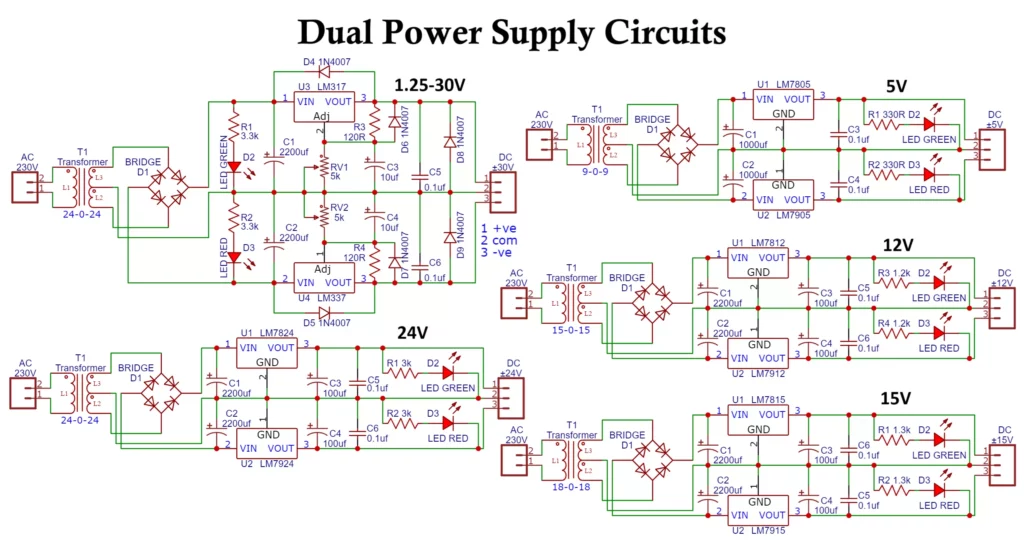

双电源类型
| 输出电压 | 变压器额定功率 | 稳压器集成电路 | 应用 |
|---|---|---|---|
| ±5V | 9-0-9V | 7805、7905 | 逻辑电路 |
| ±12V | 15-0-15V | 7812，7912 | 运算放大器，音频 |
| ±15V | 18-0-18V | 7815、7915 | 模拟、仪器仪表 |
| ±24V | 24-0-24V | 7824，7924 | 工业自动化 |
| ±1.25V 至 ±30V | 24-0-24V | LM317、LM337 | 实验室电源 |
双电源设计对于许多现代电子设计至关重要，尤其是在处理模拟信号时。无论您需要为运算放大器提供固定的±12V电源，还是为实验室测试提供可调的±2-35V电源，其原理都相同。合理的双电源设计能够确保最终应用的可靠性、稳定性和长使用寿命。

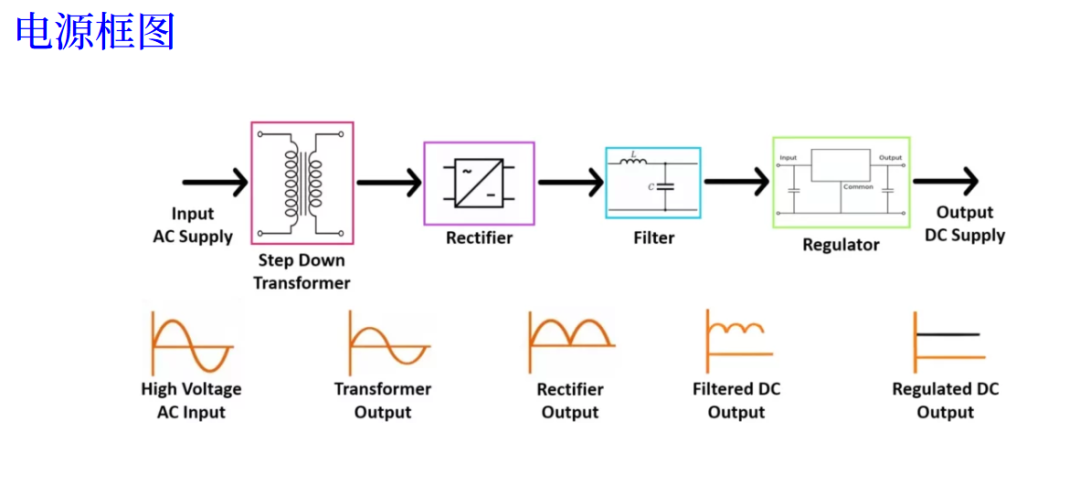

双电源电路的工作原理
- 降压变压器：
- 将高交流电压（110V/230V）转换为较低的电压（例如，15V-0-15V 中心抽头用于 ±12V 电源）。
- 桥式整流器：
- 利用二极管将交流电转换为直流电。全波整流利用交流波形的两个半波。
- 过滤：
- 大型电解电容器对整流后的直流电进行滤波，以降低纹波电压。
- 电压调节：
- 使用集成电路稳压器（如正极轨使用 7805、7812，负极轨使用 7905、7912）来保持恒定的输出电压。
-

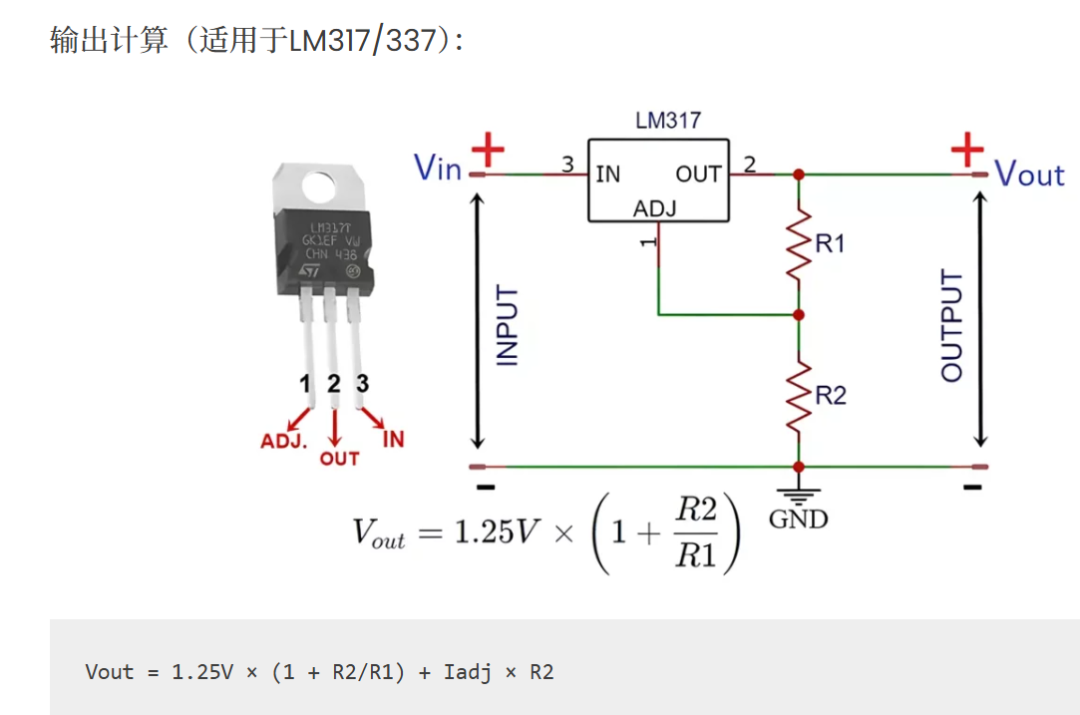

LM317（正）和 LM337（负）等可调稳压器可以调节输出电压。

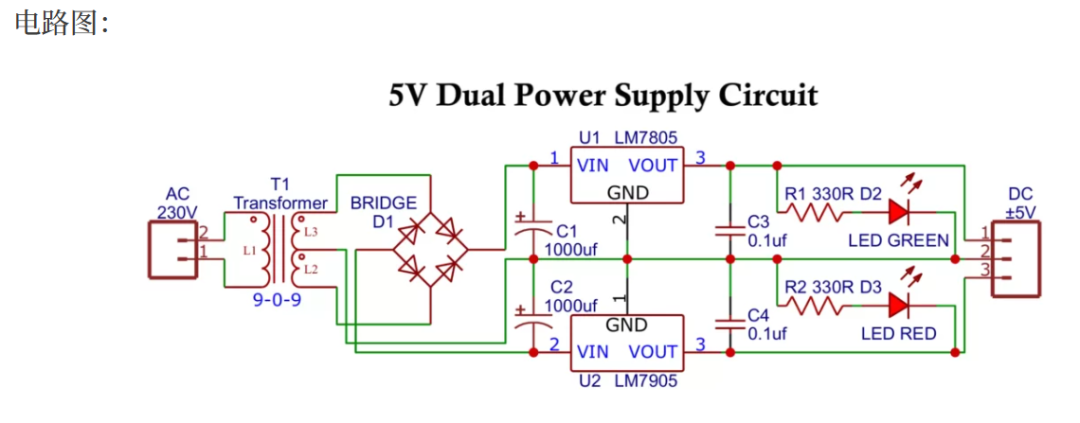

A. 固定±5V双电源电路
组成：
- 变压器：9-0-9V 2A
- 整流器：4个二极管或集成桥式整流器
- 调节器：7805（阳性），7905（阴性）
- 电容：1000μF x2 滤波 + 0.1μF x2 旁路
- 两个LED（红色和绿色），带330Ω 电阻
- 2针和3针5毫米螺丝端子

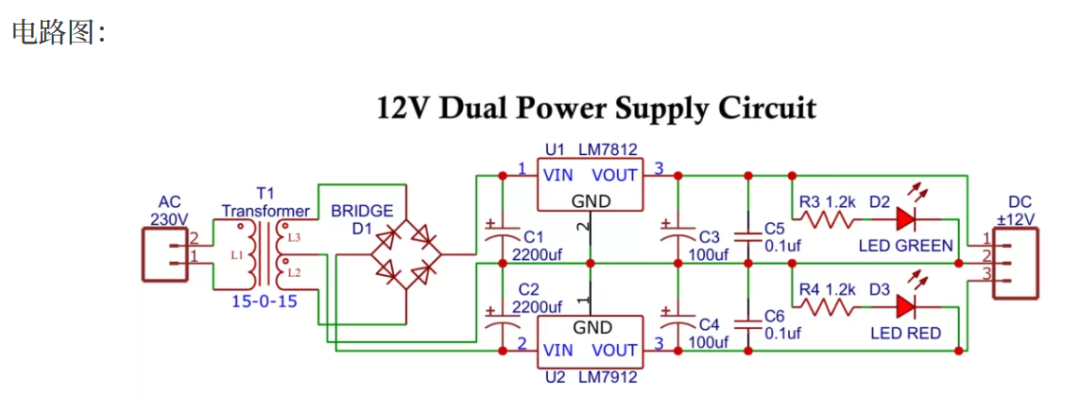

B. 固定±12V双电源电路
组成：
- 变压器：15-0-15，40VA
- 整流器：4个 二极管或集成桥式整流器
- 稳压器：LM7824、LM7924
- 电容器：2200μF x2 和 100μF x2 35V 电解电容器 + 0.1μF x2 陶瓷电容器
- 两个LED（红色和绿色），搭配1.2至1.5kΩ电阻
- 2针和3针5毫米螺丝端子

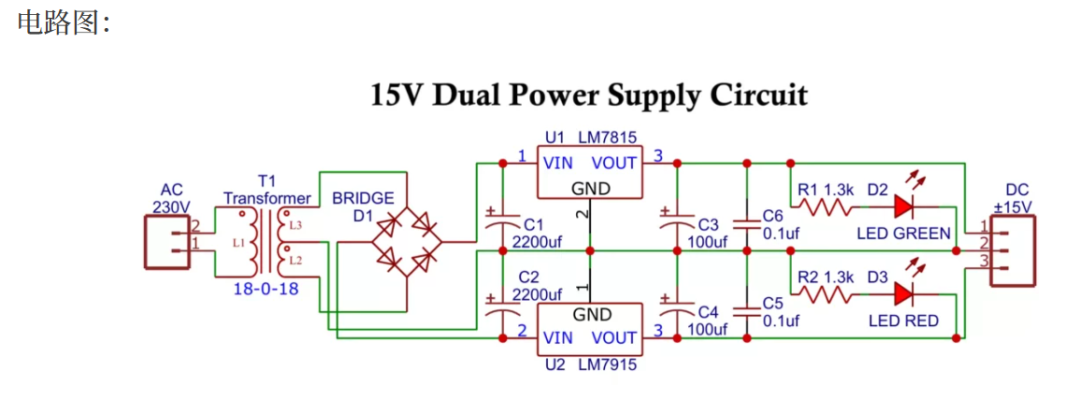

C. 固定±15V双电源
组成：
与±12V设计类似，
- 变压器：18-0-18V
- 整流器：4个二极管或集成桥式整流器
- 稳压器：LM7815、LM7915
- 电容器：2200μF x2 和 100μF x2 50V 电解电容器 + 0.1μF x2 陶瓷电容器
- 两个LED（红色和绿色），搭配1.3至1.5kΩ电阻
- 2针和3针5毫米螺丝端子

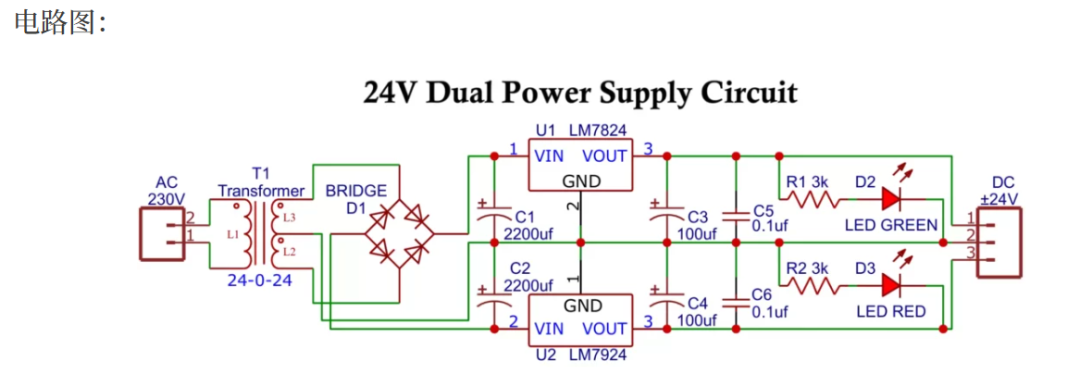

D. 固定±24V双电源
成分：
- 变压器：24-0-24
- 整流器：4个二极管或集成桥式整流器
- 稳压器：LM7824、LM7924
- 电容器：2200μF x2 和 100μF x2 50V 电解电容器 + 0.1μF x2 陶瓷电容器
- 两个LED（红色和绿色），带3kΩ电阻
- 2针和3针5毫米螺丝端子

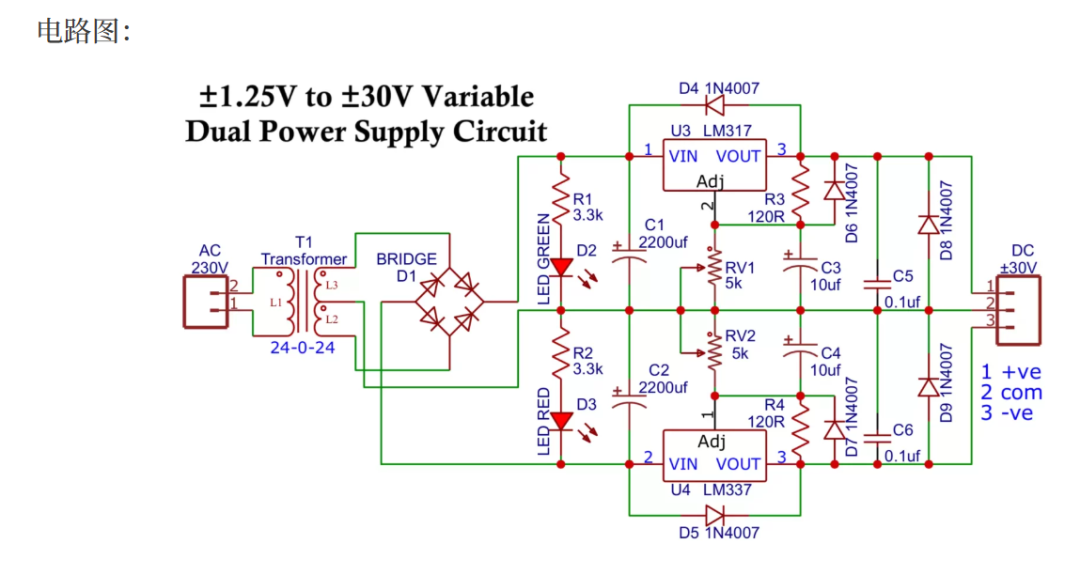

E:采用LM317和LM337稳压器的可变双电源
组成：
- 变压器：24-0-24V 60-80VA
- 整流器：4个二极管或集成桥式整流器
- 两个LED（红色和绿色）和一个3.3kΩ电阻
- 电容器：2200μF x2 和 10μF x2 50V 电解电容器 + 0.1μF x2 陶瓷电容器
- 电压调节器：LM317（正向调节）和LM337（负向调节）
- 电位器：5kΩ x 2，用于电压调节
- 电阻：120Ω
- 保护二极管：1N4007 x6
- 2针和3针5毫米螺丝端子
