X.1 ESD概述与危害机理
在电子行业，保护设备免受静电放电（Electrostatic Discharge，ESD）损坏是必须遵守的设计准则。ESD是一种极高的电压尖峰，持续时间极短但能量集中，很容易损坏集成电路、低功率半导体以及各类小信号元件。常见的ESD事件由人体接触电子设备引起：电荷在人体表面不断积累，当人体任何部位接触到电子设备或导电表面时，这些电荷会在纳秒级时间内释放，形成数千伏特的瞬态高压。
从物理机理上看，ESD放电过程遵循人体模型（Human Body Model，HBM）。该模型将人体等效为一个电容（约100pF至330pF）与一个电阻（约1.5kΩ）串联的RC网络。当人体带电后接触设备引脚时，存储在人体电容中的电荷通过串联电阻向被测器件放电，形成典型的双指数脉冲波形。如图X-1所示，HBM等效电路清晰展示了电荷从人体电容经人体电阻流向被保护器件的完整路径。

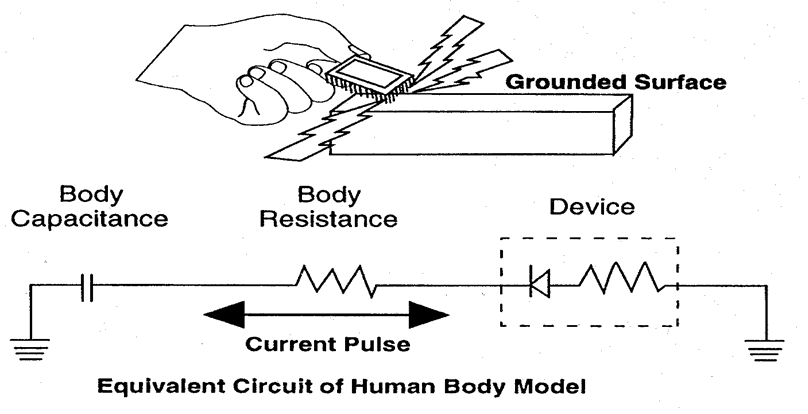

图X-1 人体模型（HBM）等效电路与放电路径示意图
图片来源：ESD Unlimited (esdunlimited.com)
如图X-2所示，不同放电条件下的ESD波形存在显著差异。标准HBM放电在2kV条件下峰值电流约为1.4A，上升时间约727ps；而在8kV条件下峰值电流可达8.46A，上升时间缩短至844ps。这种快速上升沿意味着ESD事件具有极高的dV/dt和dI/dt，对半导体器件的栅氧化层和PN结构成严重威胁。

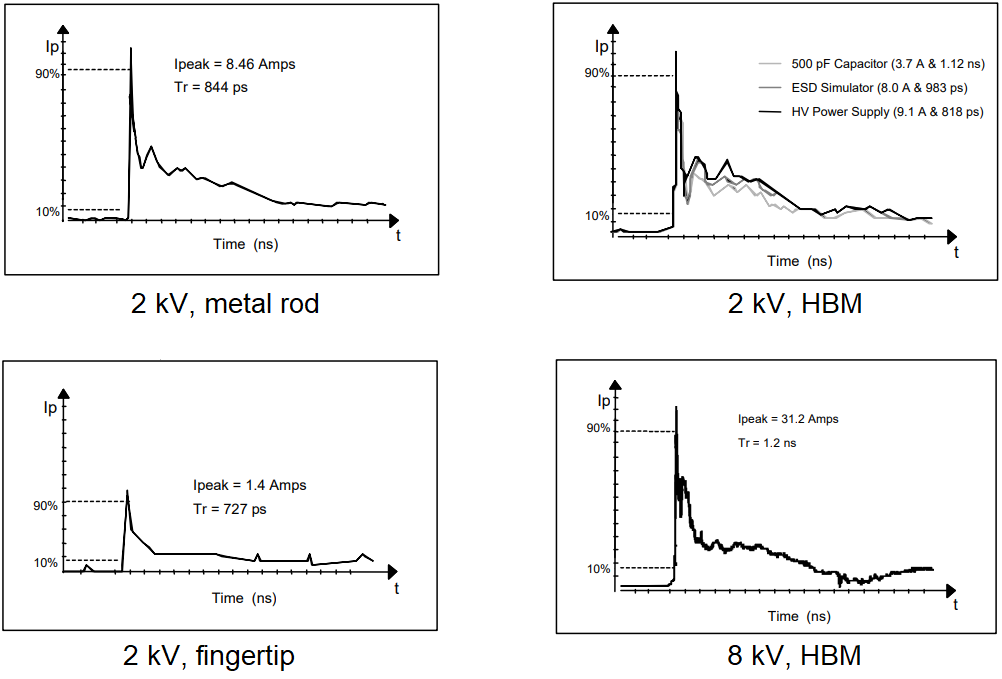

图X-2 不同条件下的ESD放电波形对比（含2kV金属棒、2kV HBM、2kV指尖及8kV HBM）
图片来源：Altium Resources (resources.altium.com)
ESD对集成电路造成的损伤可分为两类：即时失效（Catastrophic Failure）和潜在缺陷（Latent Defect）。即时失效表现为器件在ESD事件后立即丧失功能，通常可通过常规测试检出；而潜在缺陷则更为隐蔽，器件在ESD后仍能正常工作，但其内部已产生微观损伤（如栅氧化层微裂、金属互连熔融），导致长期可靠性下降，最终在现场使用中过早失效。如图X-3和图X-4所示，通过扫描电子显微镜（SEM）可以观察到ESD在芯片金属互连层上造成的熔融坑洞和介质击穿痕迹，这些微观损伤是器件性能退化的直接证据。

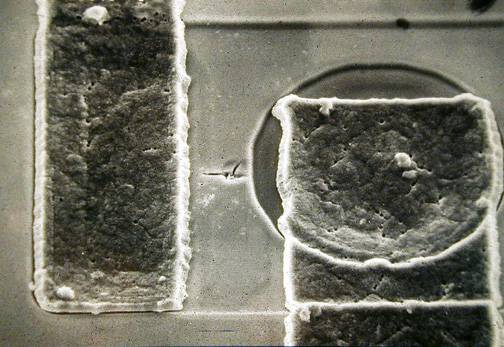

图X-3 ESD损伤的扫描电子显微镜（SEM）照片——金属互连层熔融坑洞
图片来源：DESCO (desco.blog)

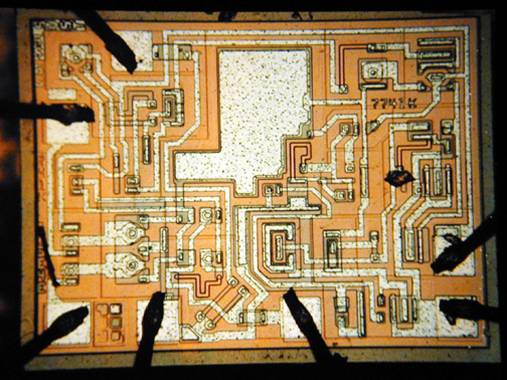

图X-4 ESD损伤的芯片表面显微照片——介质击穿与金属迁移痕迹
图片来源：DESCO (desco.blog)
设计提示：在现代电子设计中，ESD防护不仅是可靠性需求，更是产品合规性的强制要求。IEC 61000-4-2标准规定了接触放电和空气放电的测试等级（最高可达±8kV接触放电、±15kV空气放电），产品必须通过相应等级的ESD抗扰度测试才能进入国际市场。
X.2 钳位二极管保护
钳位二极管是集成电路中最常用的ESD保护元件。其工作原理基于PN结的整流特性：在正常工作电压范围内，二极管处于截止状态，不影响信号完整性；当引脚电压因ESD事件超过安全阈值时，二极管迅速导通，将过压能量引导至电源轨（Vcc）或地（GND），从而将引脚电压钳位在安全范围内。
X.2.1 IC内部钳位二极管
大多数现代微控制器、数字信号处理器和模拟前端芯片在制造过程中已集成了内部ESD钳位二极管。如图X-5所示，典型的内部保护结构在每个I/O引脚与Vcc之间连接一个上钳位二极管（D2），同时在引脚与GND之间连接一个下钳位二极管（D1）。这两个二极管构成了最基本的ESD保护网络。

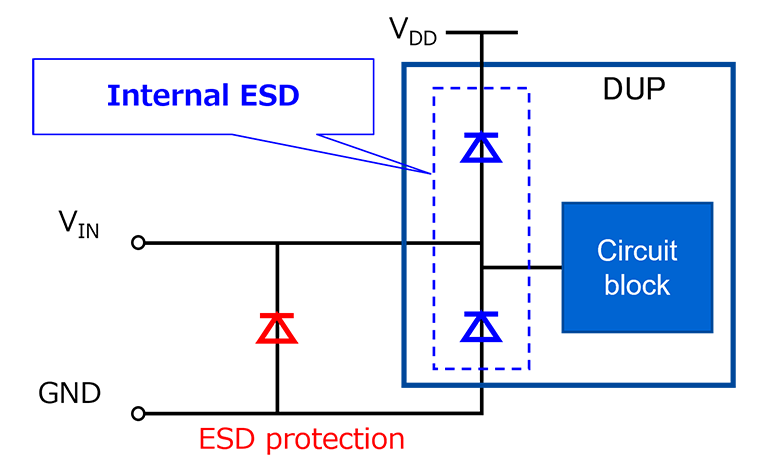

图X-5 IC内部ESD钳位二极管与外部ESD保护二极管的协同工作示意图
图片来源：Toshiba Semiconductor (toshiba.semicon-storage.com)
在正常工作时，假设引脚电压在0V至3.3V之间：当引脚为高电平（3.3V）时，D1反向偏置不导通，D2阴极接Vcc（3.3V）、阳极接引脚（3.3V），处于零偏置状态；当引脚为低电平（0V）时，D2反向偏置不导通，D1阳极接引脚（0V）、阴极接GND（0V），同样处于零偏置状态。因此，在正常逻辑电平范围内，钳位二极管对电路功能完全透明。
当ESD引起正向高压尖峰时，若尖峰电压超过Vcc加上D2的正向导通压降（约0.7V），D2迅速正向偏置，将尖峰电流转移至Vcc电源轨，防止高压侵入芯片内部逻辑。同理，当出现负向高压尖峰时，D1正向导通，将负向能量引导至GND。如图X-6所示，这种背靠背的二极管结构是数字IC输入端口的标准保护配置。
图X-6 典型IC输入端口的内部ESD钳位二极管结构（背靠背连接于Vcc与GND之间）
图片来源：Electrical Engineering Stack Exchange (electronics.stackexchange.com)
然而，并非所有芯片都具备完善的内部保护。如图X-7所示，Analog Devices的AD8221仪表放大器虽然内部也集成了ESD二极管，但其保护能力有限，在强ESD事件或工业浪涌环境下，仍需外部保护元件提供辅助。低成本控制器、专用ASIC以及部分老旧工艺芯片可能完全缺乏内部ESD保护，设计者必须在外部电路中补充保护措施。
图X-7 AD8221仪表放大器内部ESD钳位二极管与限流电阻结构
图片来源：Analog Devices (analog.com)
X.2.2 外部钳位二极管
当芯片内部缺乏ESD保护或保护等级不足时，设计者需在外部实现钳位二极管网络。如图X-8所示，外部钳位二极管通常采用与内部保护相同的拓扑：在信号线与Vcc之间放置上钳位二极管（D3），在信号线与GND之间放置下钳位二极管（D2）。限流电阻R1（通常为1MΩ或更低）串联在信号路径中，用于限制流入IC引脚的峰值电流。

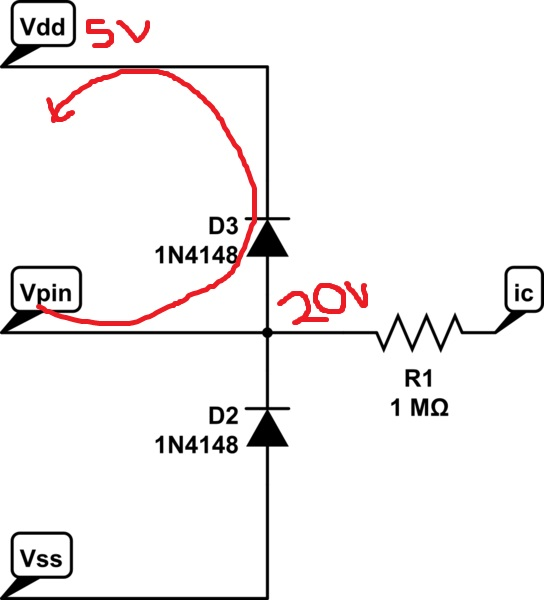

图X-8 外部钳位二极管保护电路（含限流电阻R1与上下钳位二极管D2/D3）
图片来源：Electrical Engineering Stack Exchange (electronics.stackexchange.com)
外部钳位二极管的选择需考虑多个因素：硅二极管具有较低的正向压降和良好的钳位特性，适合一般数字信号保护；肖特基二极管具有更快的开关速度和更低的正向压降（约0.3V），适合高速信号线的保护，但反向漏电流较大。如图X-9所示，在运算放大器输入端采用外部钳位二极管时，需特别注意二极管的寄生电容对信号带宽的影响。
图X-9 运算放大器输入端的外部钳位二极管保护电路
图片来源：Altium Resources (resources.altium.com)
需要强调的是，并非IC的所有引脚都需要外部钳位二极管保护。在产品装配完成后，大多数引脚被外壳遮蔽，无法从外部直接接触。盲目为所有引脚添加保护不仅大幅增加BOM成本，还会占用宝贵的PCB面积。如图X-10所示，ESD保护电路的设计应遵循"精准保护、有的放矢"的原则，仅在真正暴露于外部环境的引脚上实施保护。
图X-10 ESD保护电路设计流程——从风险识别到保护实现
图片来源：GlobalWellPCBA (globalwellpcba.com)
X.2.3 需重点保护的引脚类型
基于工程实践和合规性测试经验，以下三类引脚是ESD保护的重点对象：
如表X-1所示，编程引脚、复位引脚和高压感应引脚是ESD防护中最需要关注的接口类型。这三类引脚或因物理暴露、或因功能敏感、或因电压应力叠加，成为ESD失效的高发区域。下表详细列出了各类引脚的暴露特征、失效模式及保护优先级。
表X-1 需重点保护的引脚类型及原因
| 引脚类型 | 暴露特征 | 典型失效模式 | 保护优先级 | 推荐保护方案 |
|---|---|---|---|---|
| 编程/调试引脚 | 产品外壳留有编程接口，用户可直接接触；现场升级需求使引脚长期暴露 | ESD注入导致程序存储器翻转、配置寄存器损坏；高压尖峰烧毁内部Flash编程电路 | 最高 | 双向TVS + 串联电阻 |
| 复位引脚 | 部分设计将复位按钮外露；调试接口中的复位线可被直接接触 | ESD引起虚假复位导致系统重启；浪涌叠加造成永久锁死或芯片损坏 | 高 | 单向/双向TVS + 上拉电阻 |
| 高压感应引脚 | 连接至外部传感器、线路电压检测或长距离线缆；虽非人手直接触及，但存在远端感应ESD | 浪涌测试时尖峰电压远超芯片耐压；实际浪涌事件中能量直接击穿输入端口 | 高 | TVS + 气体放电管（GDT）+ 滤波电容 |
对于编程引脚，保护的双重动机在于功能安全与法规合规。IEC 61000-4-2标准明确要求：所有用户可触及的导电表面和引脚必须承受规定等级的ESD冲击而不损坏。在认证测试中，测试人员会使用ESD模拟器向裸露引脚直接注入标准波形的高压脉冲，产品若在此测试中失效，将无法获得CE、FCC等市场准入认证。
复位引脚的保护同样关键。一个未经请求的复位事件可能导致系统状态丢失、数据损坏甚至安全事故。在工业控制、汽车电子和医疗设备中，复位引脚的可靠性直接关系到系统安全完整性等级（SIL）。浪涌测试（IEC 61000-4-5）虽然模拟的是电源线感应的慢速高能量脉冲，但其峰值电压可达数千伏，对复位引脚的冲击机理与ESD类似，因此保护设计需同时兼顾两类瞬态威胁。
X.3 瞬态电压抑制器（TVS）
X.3.1 TVS工作原理与类型
瞬态电压抑制器（Transient Voltage Suppressor，TVS）是一种专门设计用于快速钳位电压尖峰的半导体保护器件。与普通的PN结二极管不同，TVS在工艺上进行了优化：采用大面积结设计、低掺杂浓度和特殊终端结构，使其能够在皮秒至纳秒级时间内从截止状态切换到低阻抗导通状态，并承受数百至数千瓦的峰值脉冲功率。
TVS的工作机理与齐纳二极管类似：当两端电压低于其反向击穿电压（Standoff Voltage，VWM）时，TVS呈现高阻抗状态，仅有纳安级的漏电流；一旦电压超过击穿阈值，TVS迅速雪崩击穿，将电压钳位在安全的箝位电压（Clamping Voltage，VC）水平，同时将瞬态电流分流至地。如图X-11所示，TVS的I-V特性曲线清晰展示了其高阻抗截止区、雪崩击穿区和低阻抗导通区三个工作阶段。

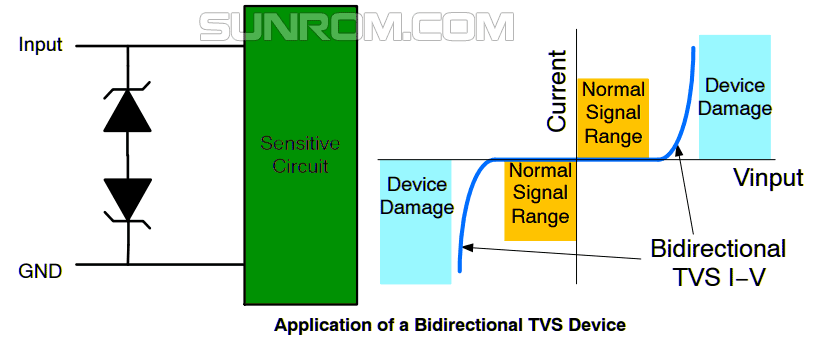

图X-11 双向TVS器件的I-V特性曲线与应用电路（展示正常信号范围、器件损伤区与双向钳位区）
图片来源：Sunrom Electronics (sunrom.com)
TVS按极性可分为单向（Unidirectional）和双向（Bidirectional）两种类型。如图X-12所示，单向TVS的符号类似于普通二极管，但带有击穿特性标记；双向TVS则由两个背靠背的雪崩二极管组成，符号呈对称结构。如图X-13所示，All About Circuits提供了更为直观的单向与双向TVS符号对比。
图X-12 瞬态电压抑制器（TVS）的标准电路符号（上为单向，下为双向）
图片来源：Shutterstock (shutterstock.com)

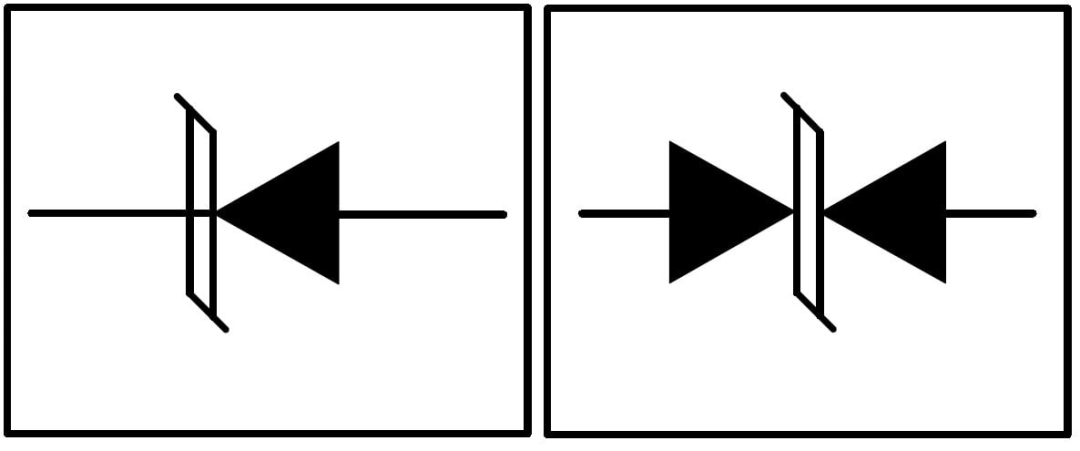

图X-13 单向TVS（左）与双向TVS（右）的电路符号对比
图片来源：All About Circuits (allaboutcircuits.com)
如图X-14所示，TVS、齐纳二极管和普通二极管的符号存在明显区别，这些符号差异反映了它们在电路功能上的根本不同：TVS专为瞬态能量吸收而设计，齐纳二极管用于稳压，普通二极管用于整流。
图X-14 各类保护二极管符号对比（1-齐纳、2-双向TVS、3-单向TVS、4-堆叠TVS）
图片来源：Electrical Engineering Stack Exchange (electronics.stackexchange.com)
单向TVS适用于直流极性信号或单极性电源线的保护：在正向尖峰时雪崩击穿钳位，在负向尖峰时利用PN结正向导通特性将能量导入GND。双向TVS则适用于交流信号、差分数据对或极性不确定的线路：无论尖峰极性如何，TVS均能提供对称的钳位保护。工程实践中，优先选择双向TVS已成为行业共识，因为即使发生接地故障导致GND电位漂移，双向TVS仍能通过反向通路提供有效保护。
如表X-2所示，TVS二极管的关键参数直接决定了其保护效能与适用范围。正确理解这些参数是TVS选型成功的前提。下表对TVS的五个核心参数进行了系统说明，并给出了典型选型建议。
表X-2 TVS二极管关键参数说明
| 参数名称 | 符号 | 物理意义 | 选型原则 |
|---|---|---|---|
| 反向截止电压/工作电压 | VWM | TVS保持高阻抗的最高反向电压 | VWM必须大于被保护线路的最大正常工作电压，通常留10%~20%裕量 |
| 反向击穿电压 | VBR | TVS开始雪崩击穿的电压阈值 | VBR通常定义为1mA测试电流下的电压，应略高于VWM |
| 箝位电压 | VC | TVS在额定峰值脉冲电流下两端的最大电压 | VC必须低于被保护IC的绝对最大额定电压（Abs Max Rating） |
| 峰值脉冲功率 | PPP | TVS在10/1000μs波形下可承受的最大功率 | 根据ESD能量等级选择，常见值400W~30kW；IEC 61000-4-2 Level 4通常需≥500W |
| 结电容 | CJ | TVS在零偏压下的寄生电容 | 高速信号线（USB、HDMI、以太网）要求CJ＜0.5pF；低速信号可接受5pF~50pF |
如图X-15所示，Toshiba的ESD保护二极管选型指南将信号频率与结电容、ESD耐压等级进行了关联映射。对于通用电源线和音频线，结电容可高达10pF以上；而对于USB 3.0/HDMI/Thunderbolt等高速接口，结电容必须控制在0.3pF以下，以避免信号完整性恶化。

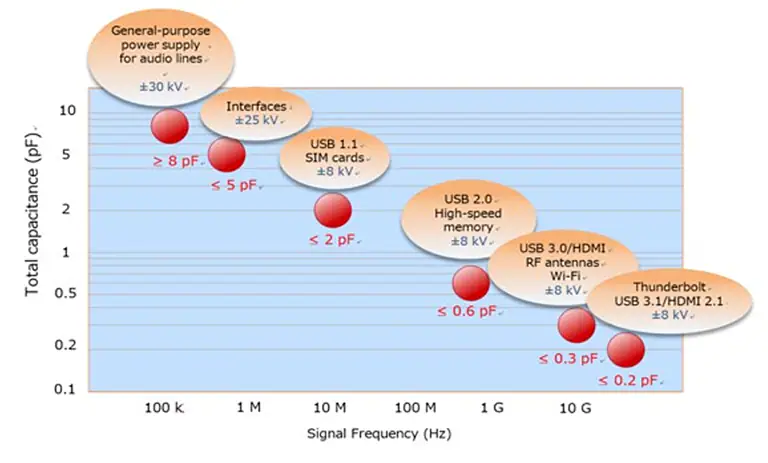

图X-15 ESD保护二极管选型指南——信号频率与结电容、ESD耐压等级的关联关系
图片来源：Toshiba Semiconductor (toshiba.semicon-storage.com)
X.3.2 TVS应用电路与PCB布局
TVS在实际电路中的连接方式取决于其极性类型和被保护信号的特性。如图X-16所示，在RS-485收发器MAX3485的数据线（D+、D-）上，通常采用双向TVS阵列进行保护：每个数据线与GND之间并联一个双向TVS，当ESD尖峰出现时，TVS迅速钳位，将过压能量导入GND。

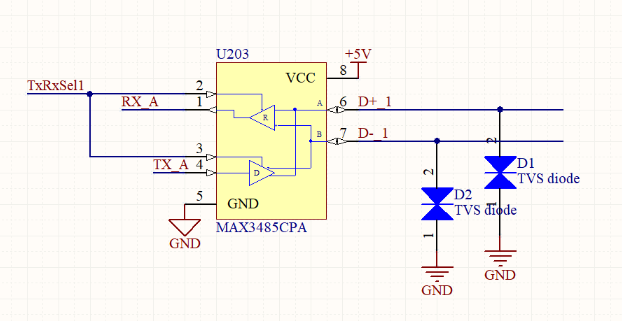

图X-16 MAX3485 RS-485收发器的TVS保护电路（双向TVS并联于数据线与GND之间）
图片来源：Altium Resources (resources.altium.com)
TVS的保护效能不仅取决于器件本身的参数，更与PCB布局密切相关。如图X-17所示，ESD保护器件的PCB布局需遵循以下黄金法则：
第一，TVS必须放置在ESD能量入口点，即连接器或接口处，与连接器引脚的间距应控制在5mm以内。每增加1mm的走线长度，寄生电感约增加0.5nH~1nH，在ESD快速上升沿（dI/dt可达数A/ns）下，这些寄生电感会产生显著的感应电压（V = L·dI/dt），使实际钳位电压远超TVS的标称VC。
第二，TVS到GND的回流路径必须最短、最宽、最直接。应使用宽铜箔直连至接地层，避免通过细长走线或过孔长距离回流。必要时可使用多个并联过孔降低接地阻抗。
第三，被保护IC应远离ESD入口点，使TVS与IC之间的走线长度远大于TVS与连接器之间的长度。这样可确保ESD电流优先流入TVS而非IC输入端。

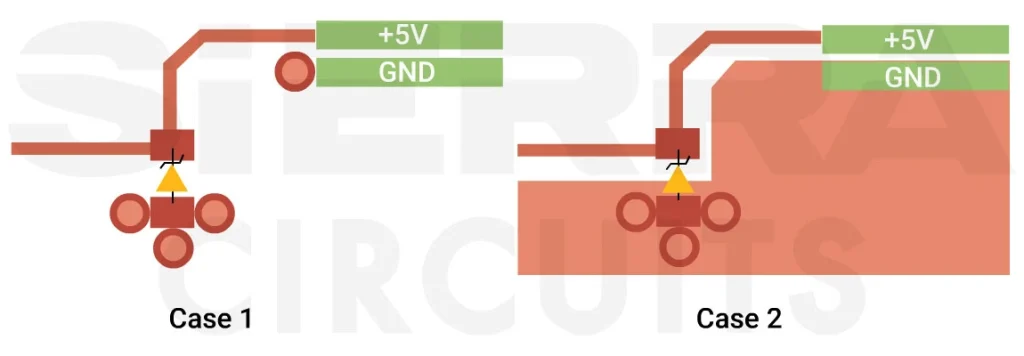

图X-17 ESD保护PCB布局最佳实践（TVS靠近连接器、短接地路径、被保护IC远离入口）
图片来源：Sierra Circuits (protoexpress.com)
如图X-18所示，SemiEngineering展示了ESD保护路径设计的鲁棒性分析。良好的保护路径应确保ESD电流从入口点经TVS直接流入接地层，避免电流穿越敏感电路区域或形成大环路天线。保护路径中的任何stub（ stubs）都会引入额外电感，恶化钳位效果。
图X-18 ESD保护路径的鲁棒性设计（展示电流从入口经TVS到接地的最优路径）
图片来源：SemiEngineering (semiengineering.com)
X.4 齐纳二极管保护
齐纳二极管（Zener Diode）也可用于ESD保护，其工作原理与单向TVS类似：当反向电压超过齐纳击穿电压时，二极管进入雪崩区，将电压钳位在齐纳电压附近。然而，齐纳二极管并非为瞬态能量吸收而优化，存在以下局限性：
首先，响应速度不足。齐纳二极管的设计目标是稳压，其结电容和载流子渡越时间限制了响应速度，通常只能应对微秒至毫秒级的瞬态，而ESD事件的上升沿在皮秒至纳秒量级。其次，能量处理能力有限。相同封装尺寸的TVS可承受400W~1500W的峰值脉冲功率，而齐纳二极管通常不足1W。若要用齐纳二极管处理同等ESD能量，需选用更大封装（如DO-201、TO-220），这将显著增加PCB面积和成本。最后，钳位精度与一致性较差。齐纳二极管的击穿电压公差通常为±5%~±10%，而TVS可控制在±3%以内，对于3.3V逻辑电平的精细保护，齐纳二极管的钳位电压可能过高。
因此，齐纳二极管仅适用于低速、低能量、成本极度敏感的场合，或作为TVS之后的二级钳位（Secondary Clamp），与TVS构成多级保护网络。在绝大多数现代电子设计中，TVS已全面取代齐纳二极管作为ESD保护的首选方案。
X.5 高频电容器保护
利用电容器的电荷存储特性，也可实现简单而有效的ESD保护。其物理原理基于电荷守恒定律：当人体带电接触被保护引脚时，人体电容（Chuman，约330pF）与外部ESD保护电容（CESD）形成并联连接，人体存储的总电荷Q在两个电容间重新分配，最终电压Vfinal由总电容决定。
Qinitial = Chuman × Vhuman = Qfinal = (Chuman + CESD) × Vfinal
Vfinal = Vhuman × Chuman / (Chuman + CESD)
如图X-19所示，假设人体等效电容为330pF，初始电压为8kV（IEC 61000-4-2 Level 4接触放电上限），若选用33nF的ESD保护电容，则最终电压为：
Vfinal = 8000V × 330pF / (330pF + 33000pF) = 8000V × 0.0099 ≈ 79.2V
这意味着，通过33nF电容的电荷分配，引脚承受的电压从8kV骤降至约79V，远低于典型CMOS输入的绝对最大额定电压（通常为Vcc+0.5V或3.8V）。然而，79V仍可能对3.3V逻辑器件造成损伤，因此电容保护通常需要与TVS或钳位二极管配合使用，或选用更大容值的电容（如100nF~1μF）以进一步降低残余电压。

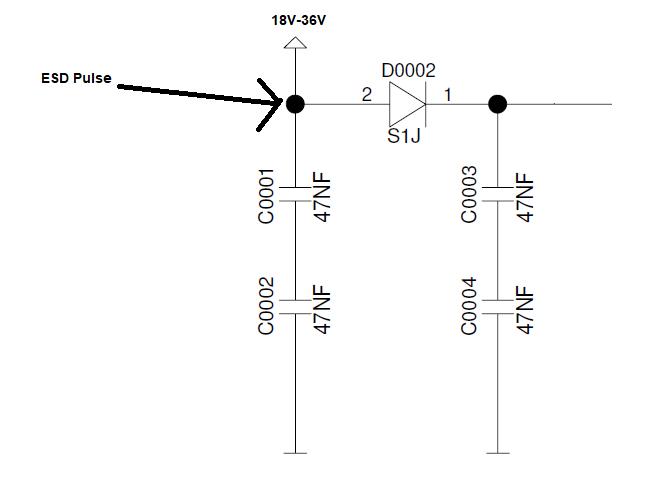

图X-19 电容ESD保护电路实例（47nF电容并联于信号线与GND之间，与TVS协同工作）
图片来源：Electrical Engineering Stack Exchange (electronics.stackexchange.com)
如图X-20所示，ESD电容保护模型可简化为人体电容与保护电容的并联网络。电容器的额定电压必须高于计算得到的Vfinal，并留有一定裕量。此外，电容器的ESR（等效串联电阻）和ESL（等效串联电感）会影响高频ESD脉冲的响应速度，陶瓷电容器（尤其是X7R、C0G材质）因其低ESR和良好高频特性，是ESD保护的首选类型。
图X-20 ESD电容保护简化模型（人体电容Chuman与保护电容CESD并联分压）
图片来源：Electronics Believer (electronicsbeliever.com)
电容保护法的优点在于成本极低、电路简单、对直流信号完全透明；缺点在于体积较大（33nF~1μF的陶瓷电容通常为0603或更大封装），且对高速信号会产生严重失真（大电容形成低通滤波器，限制信号带宽）。因此，电容ESD保护适用于低速直流信号、电源线或空间充裕的场合，而不适用于高速数据接口。
X.6 ESD保护方法综合对比
在实际工程设计中，ESD保护方案的选择需综合考虑保护等级、信号速度、成本预算、PCB面积和系统可靠性要求。如图X-21所示，ESD安全工作站的设计涵盖了从人员接地到设备接地的全方位防护体系，这提醒设计者：电路级保护只是ESD防护体系的一环，系统级的接地、屏蔽和工艺控制同样不可或缺。

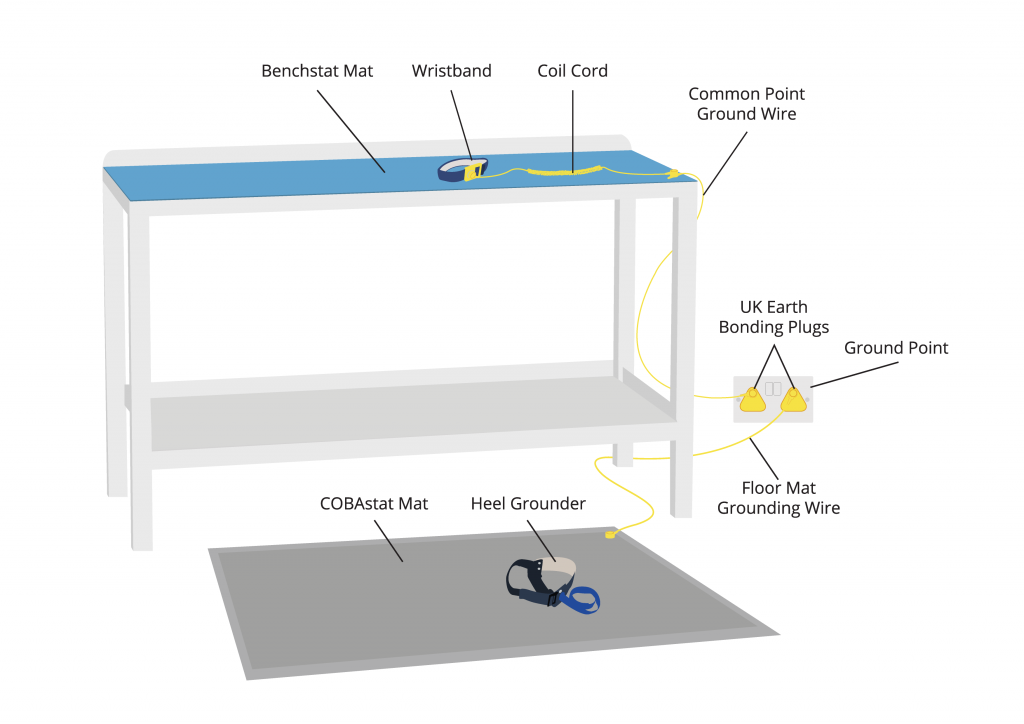

图X-21 ESD安全工作站配置示意图（包含防静电台垫、腕带、接地线、脚环与地板垫）
图片来源：CSI Products (knowledgebase.csi-products.co.uk)
如表X-3所示，本章介绍的四种ESD保护方法在响应速度、能量处理能力、成本、适用信号类型等维度上存在显著差异。设计人员应根据具体应用场景，选择单一保护方案或组合多种方案构建多级防护体系。下表对这四种方法进行了系统性的综合对比。
表X-3 ESD保护方法综合对比
| 保护方法 | 响应速度 | 峰值功率 | 钳位精度 | 成本 | 适用信号 | 主要缺点 |
|---|---|---|---|---|---|---|
| 钳位二极管 | 快（ns级） | 中（数十W） | 中（取决于二极管类型） | 低 | 低速数字/模拟I/O | 无主动钳位，仅靠电源轨吸收；大电流可能抬升Vcc |
| TVS二极管 | 极快（ps~ns级） | 高（400W~30kW） | 高（±3%） | 中 | 全类型（含高速差分对） | 结电容限制高速应用；需精确选型 |
| 齐纳二极管 | 较慢（μs级） | 低（<1W） | 低（±5%~±10%） | 低 | 低速直流电源 | 无法应对快速ESD；大封装占用面积 |
| 高频电容 | 极快（固有特性） | 取决于容值 | 低（分压原理） | 极低 | 低速直流/电源线 | 体积大；严重限制信号带宽；残余电压仍可能超标 |
从表X-3可以得出以下设计指导原则：
对于通用数字I/O和低速模拟信号，TVS二极管是性价比最优的选择。其极快的响应速度、精确的钳位电压和适中的成本，使其成为从消费电子到工业控制各类产品的标准配置。对于高速接口（USB 3.0、HDMI、PCIe、以太网），应选用超低结电容（<0.5pF）的专用TVS阵列，或采用聚合物ESD抑制器（Polymer ESD Suppressor），后者结电容可低至0.05pF，但钳位性能较弱，通常需与TVS配合使用。
对于电源输入端口，可采用单向TVS配合保险丝或PTC热敏电阻构建保护网络：TVS负责钳位ESD和浪涌尖峰，保险丝在TVS短路失效时提供过流保护。对于长距离通信线路（RS-485、CAN、以太网），建议在连接器入口处使用TVS作为一级保护，在收发器引脚处使用内部或外部钳位二极管作为二级保护，形成分级钳位体系（Cascaded Protection），将逐级衰减的残余电压控制在芯片安全范围内。
对于成本极度敏感且空间充裕的应用（如家电控制板、玩具电子），可在非关键引脚上使用高频电容替代TVS，但需严格计算残余电压并验证其低于芯片耐压。在任何情况下，都不建议单独使用齐纳二极管作为ESD保护，除非是作为TVS后的精细二级钳位。
本章小结：ESD保护是电子设计中的基础性课题，其核心在于为瞬态能量提供可控的低阻抗泄放路径，避免高压侵入敏感电路。钳位二极管、TVS、齐纳二极管和电容四种方法各有适用场景，而TVS凭借其速度、精度和能量的综合优势，已成为现代ESD保护的主流选择。成功的ESD设计不仅依赖于正确的器件选型，更取决于精准的PCB布局——TVS靠近入口、接地路径短而宽、被保护IC远离入口，这三条布局法则与器件选型同等重要。最终，电路级保护应与系统级接地、屏蔽和ESD工艺控制相结合，构建从元器件到整机的全方位ESD防护体系。
