在日常应用，电路板里往往会有过压保护，欠压保护，过流保护等电路，今天带大家一起分析一个经典的过压保护电路。

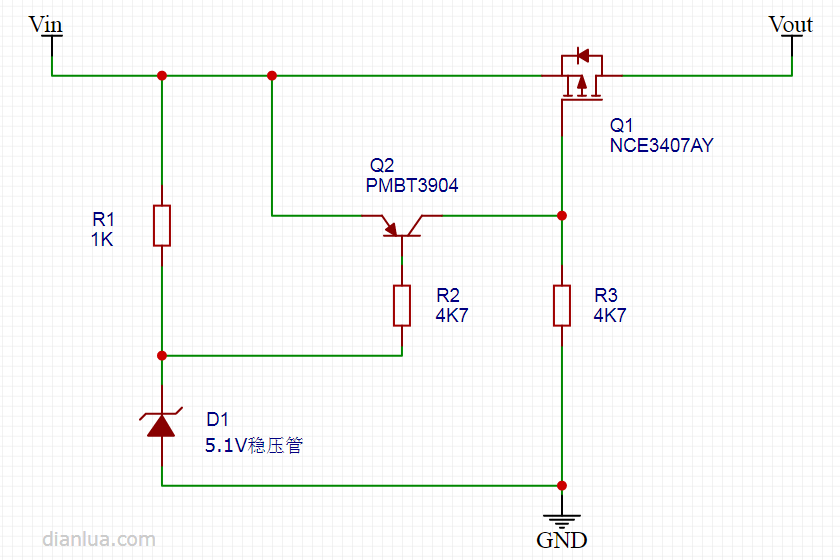

电路图

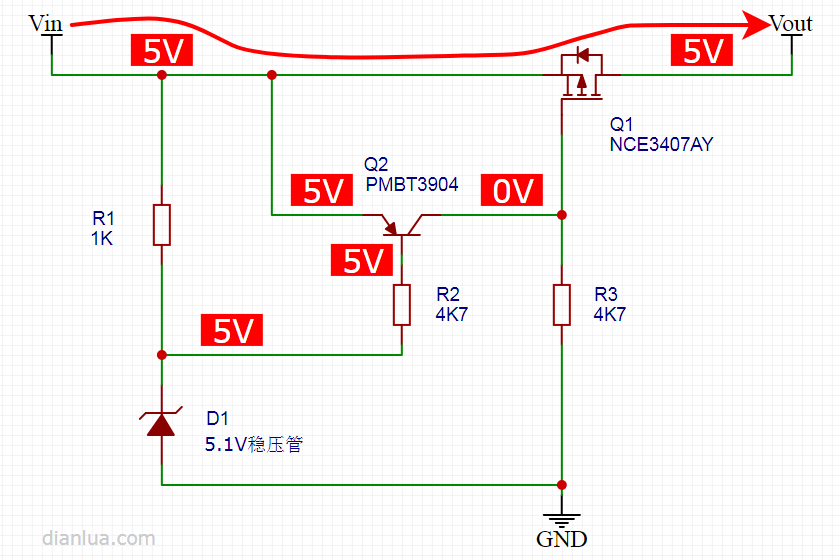

▲ 5V过压保护电路电路分析1、当输入电压 Vin ＜ 5.1V 时：（下图以输入电压 Vin = 5V 举例）

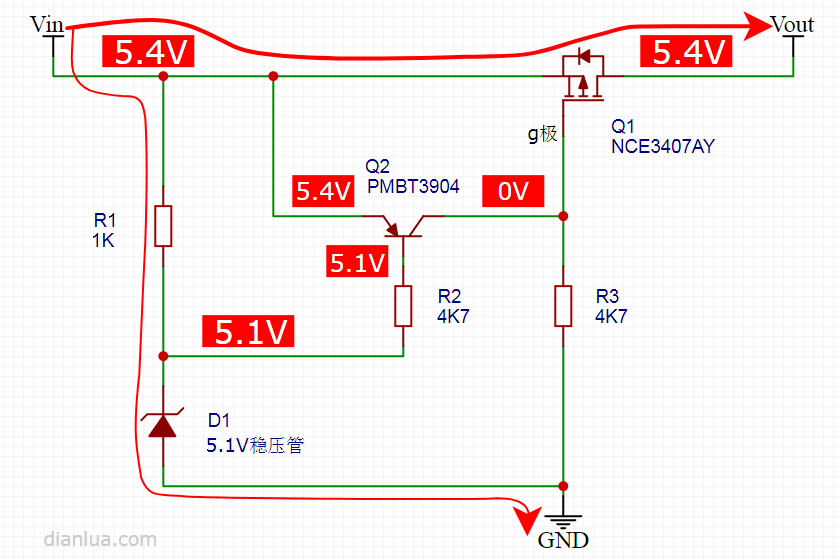

D1是5.1V稳压管，此时输入电压Vin才5V，小于5.1V，所以稳压管D1未进入稳压状态，不导通。5.1V稳压管不导通，导致三极管Q2的b极和e极都是5V，也就是Vbe = 0，所以三极管Q2也不导通。MOS管Q1的g极被电阻R3拉到0V，MOS管Q1的 Vgs = 0V - 5V = -5V, 所以MOS管Q1导通， Vout电压等于5V，对后级电路正常供电。2、当输入电压Vin在5.1V到5.7V之间时：（下图以输入电压 Vin = 5.4V 举例）

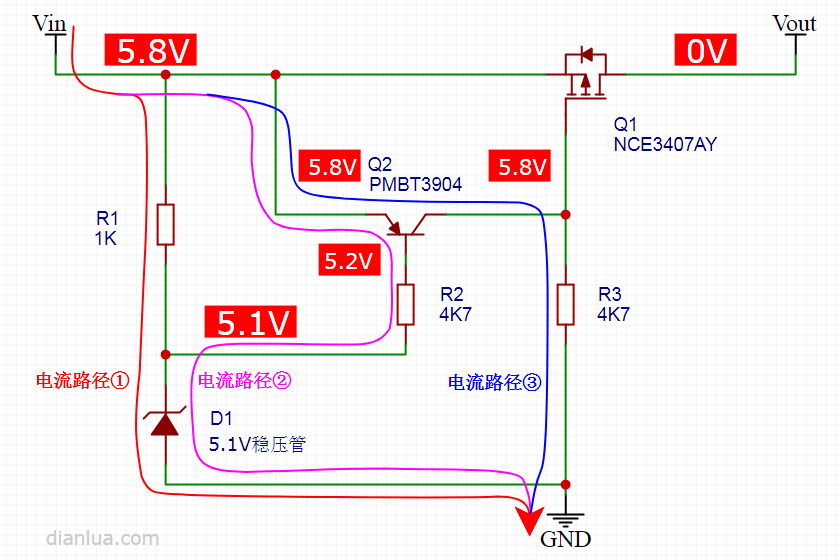

此时输入电压Vin ＝ 5.4V，大于稳压管D1的稳压值5.1V，所以稳压管导通并稳压在5.1V。此时三极管Q2的 Vbe = 5.1V - 5.4V= -0.3V。PN结的导通电压要求Vbe达到-0.6V，所以三极管Q2仍然不导通。MOS管Q1的g极被电阻R3拉到0V。MOS管Q1的 Vgs = -5.4V, 所以MOS管Q1导通， Vout电压等于5.4V，对后级电路正常供电。3、当输入电压 Vin > 5.7V时：（下图以输入电压 Vin = 5.8V 举例）
此时存在3条电流路径。
-
红色的电流路径①：电阻R1两端的电压 = 5.8V - 5.1V = 0.7V，流过0.7mA的电流。
-
粉色的电流路径②：三极管Q2的Vbe = 5.2V - 5.8V = -0.6V，三极管Q2被打开。（此粉红色电流也为基极电流）
-
蓝色的电流路径③：三极管Q2被打开，流过R3的电流 = 5.8 / 4.7 = 1.23mA。（此处忽略三极管的饱和压降）

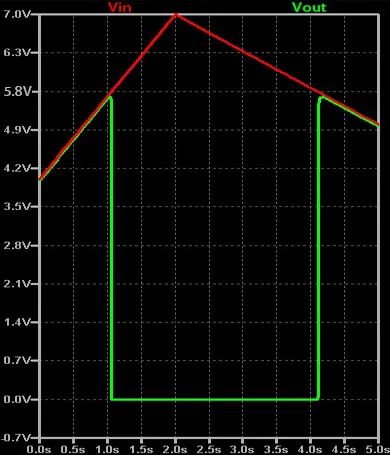

此时MOS管Q1的 Vgs = 0，所以MOS管Q1不导通，即此时“5V过压保护电路”认为输入电压Vin已经过高，将输出电压Vout关断，从而保护了后面的负载电路。输入电压Vin与输出电压Vout的关系大致如下：
电路扩展如果要改为其他电压的过压保护电路，主要是换用不同稳压值的稳压管就行。

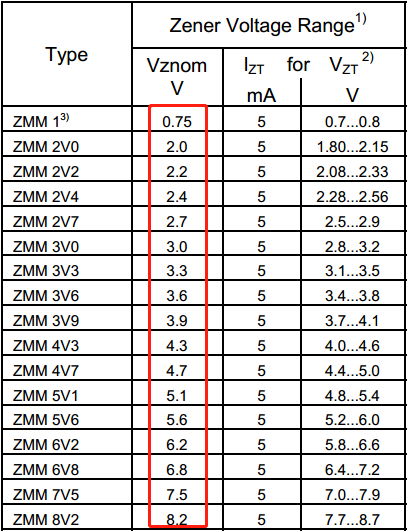

▲ 某一系列的稳压管有多种稳压值可选注意事项
-
1、稳压管D1的限流电阻R1是否要调整。电流太小稳压管不导通，电流太大则电路功耗增加。
-
2、三极管Q2的基极限流电阻R2是否要调整。
-
3、MOS管Q1的Vgs是否还在合理范围。
