一、概述

在电子产品的各种接口电路中，使用比较多的防护器件当属TVS管，TVS管又称为瞬态抑制二极管，它是一种的高效能保护器件，当接口受到高能量冲击时，它能快速的吸收不正常的冲击能量，使接口电路电压钳位于一个预定值，有效地保护电子线路中的精密元器件免受各种浪涌脉冲的损坏。

二、TVS分类

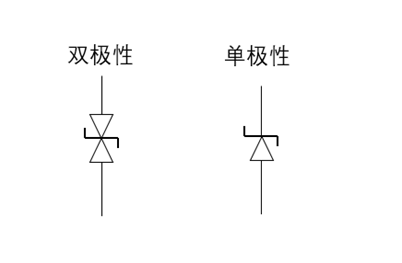

TVS管分为单极性和双极性，当TVS管有可能承受来自两个方向的尖峰脉冲电压冲击时，应当选用双极性的TVS管作防护；当TVS管只会承受一个方向的尖峰脉冲电压时，应当选用选用单极性TVS管作防护。

三、参数及工作过程

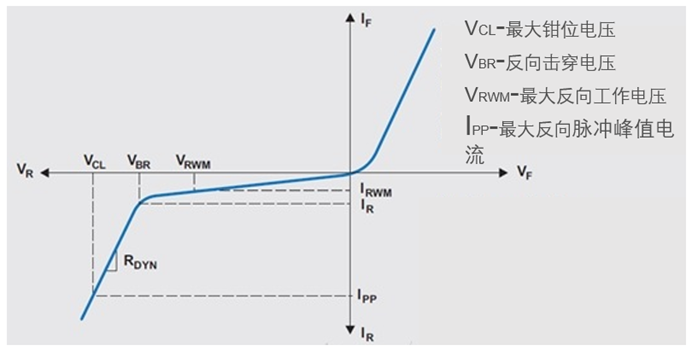

VCL：最大钳位电压，当接口流过尖峰电压时，TVS管将电压尖峰钳制到的电压值。例如流入几百伏甚至更高的电压尖峰，都会被TVS管钳制到VCL电平，VCL要小于被保护电路的最大耐压值，比如被保护模块耐压40V，那么VCL就要选小于40V的TVS管。

VBR：反向击穿电压，指TVS管通过电流IR时的电压，这是TVS管导通的标志电压，从此点开始TVS管进入雪崩击穿。

VRWM：最大反向工作电压，在这个电压下，TVS的功耗很小，使用时要使被保护模块的工作电压低于此值，以便TVS管接入电路后不影响电路工作。

IPP：最大反向脉冲峰值电流，是TVS管允许通过的最大脉冲峰值电流，超过此值，TVS可能损坏。

四、选型

比如一个9~20V供电电压的DC-DC电源电路，DC-DC电源芯片的耐压是40V，应该选择什么样的TVS管做保护。

首先，VCL要小于40V, VRWM要大于20V。

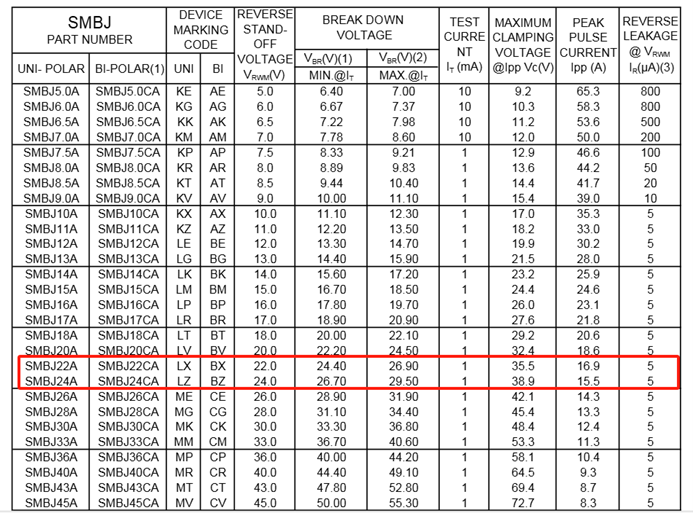

从选型表可知，选择SMBJ22CA或者SMBJ24CA都可以，综合厂家常用型号，可选择SMBJ24CA。

工程师在设计时，使用比较多的TVS管国内品牌有扬杰、聚鼎、硕凯、捷捷微、东沃、达晶微等厂家。
