1. 概述

电源芯片能影响一个项目的成败，因此电源芯片的选择，对一个产品至关重要，电源芯片分为DC-DC和LDO，本文重点谈谈电源芯片DC-DC的选型。

2. 需求分析

根据产品使用环境和电路要求，确定输入电压范围，输出电压，负载电流等指标。

例如某车载控制盒产品，输入电压有12V和24V，且车辆在启动时，电压波动会比较大，所以输入电压要选择宽压输入；输出电压为3.3V，负载电流2A。

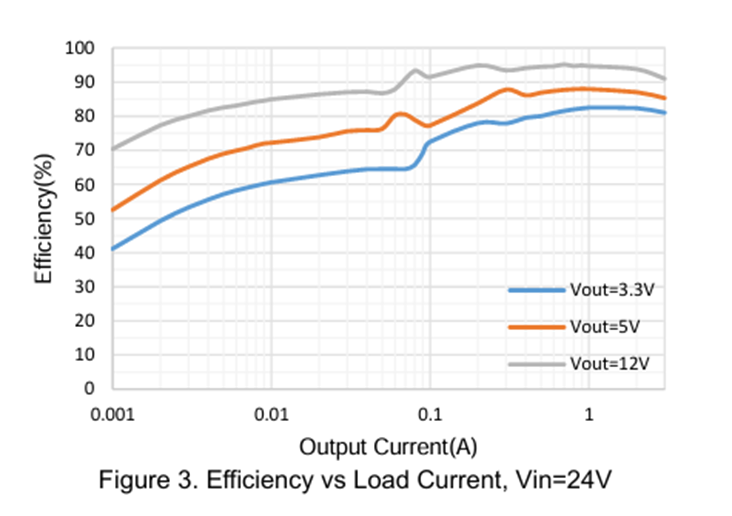

效率：

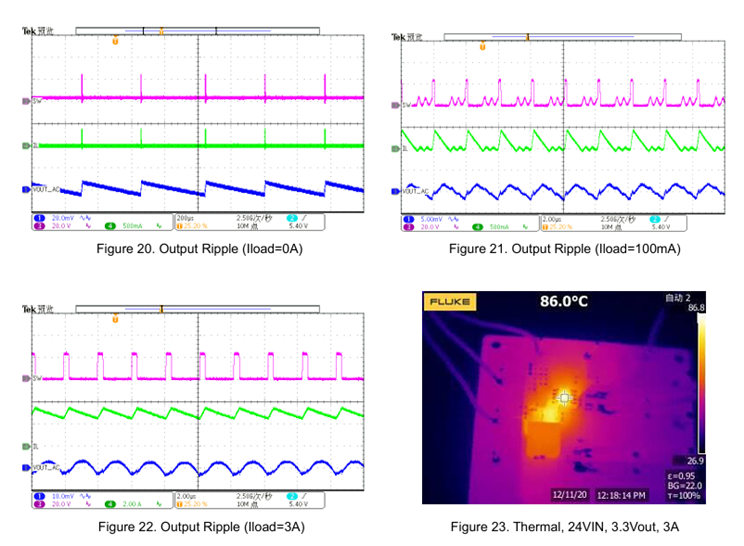

纹波：

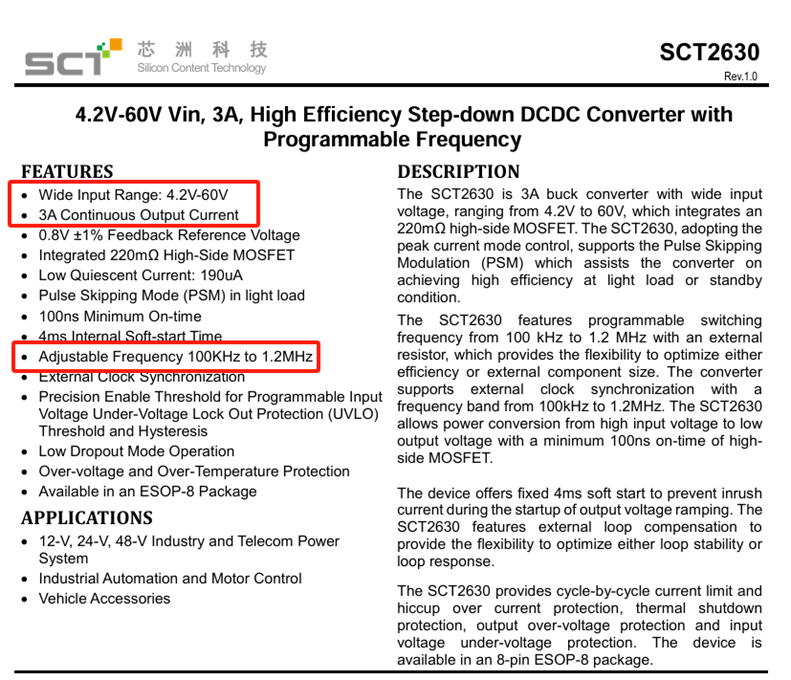

从上图可知，芯洲的SCT2630输入电压范围4.5V~60V，输出电压可调，负载电流3A，带负载情况下纹波比较好，能满足此产品需求。

3. 设计

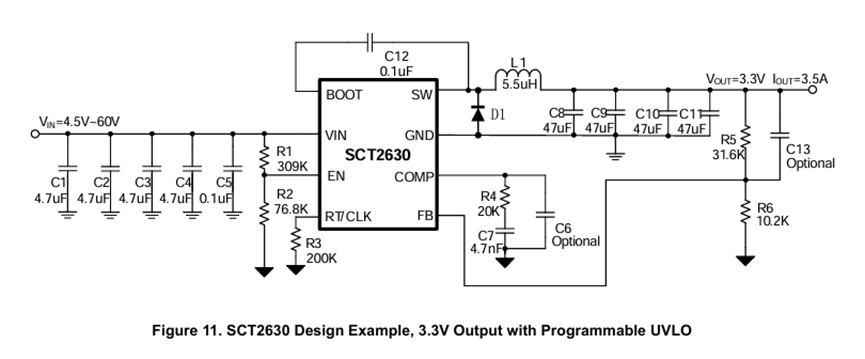

如图所示为SCT2630的参考应用设计电路：

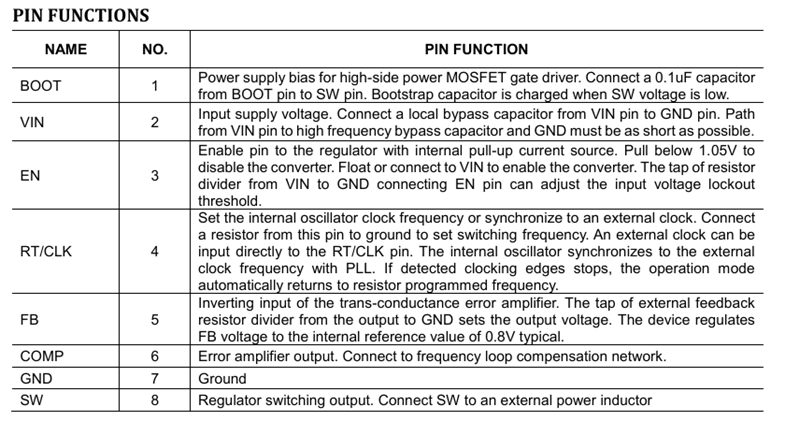

每个引脚说明如下：

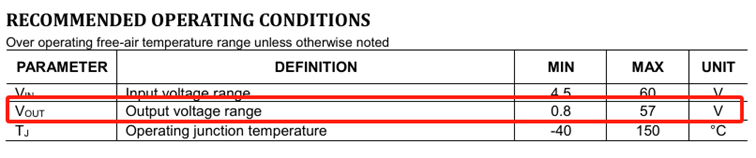

输出电压：

通过上述公式可知，输出电压由FB脚的电阻R5和R6设置。

开关频率：

此芯片支持100KHz~1.2MHz开关频率可调，通过电阻R3来设置，不同的频率有不同的特点，频率越大，损耗越大，温升越大。

输出电感：

电感不是越大越好，一般在一个范围值，取计算值大一点就好。

纹波计算：

电感越大纹波越小，但是如果感值越大，直流和交流损耗都越大。

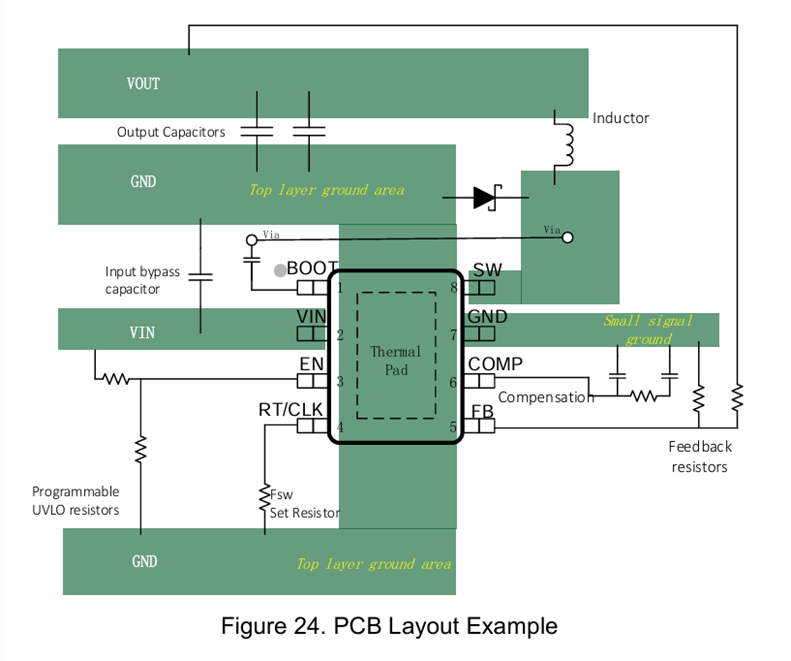

PCB布局和LAYOUT可参考下图：

工程师应用比较多的电源芯片方案品牌

国外有：德州仪器、亚德诺、英飞凌、美信等；

国内有：圣邦微电子、3PEAK、芯洲、杰华特、矽力杰、茂达等厂家。
