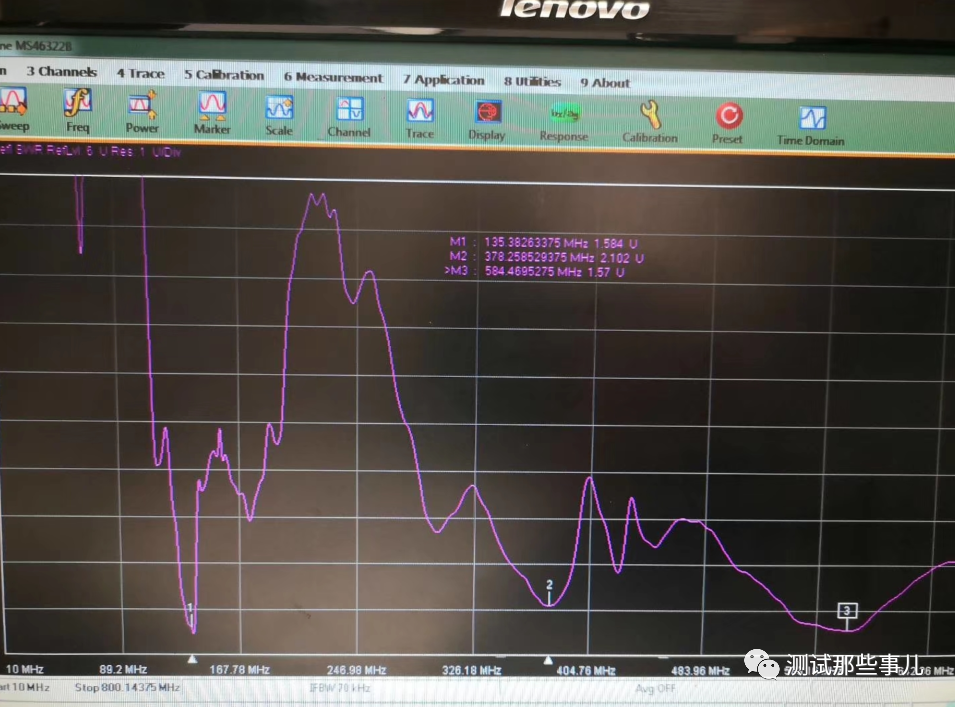

前几天跟公司同事聊天聊到自己DIY天线来接收一些无线电信号并尝试解调，笔者之前也DIY过类似的天线，而且当时用矢网测试了一下，总体跟设计的差不多。

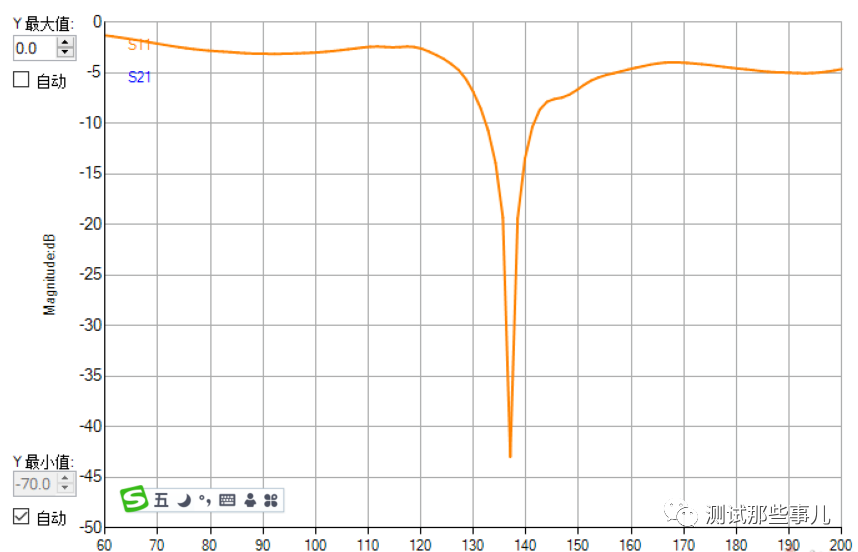

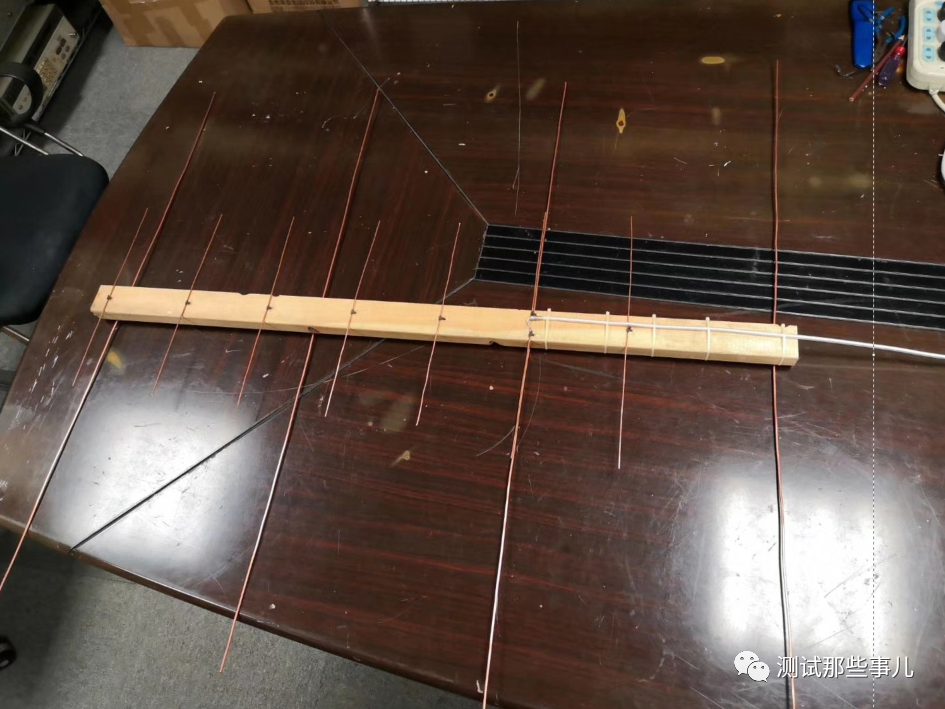

U7V4双波段八木，V段设计定在144MHz，用于下行接收，实测为135MHz还好。铜线是市场买的，没花多少钱，木棍是垃圾堆捡的。

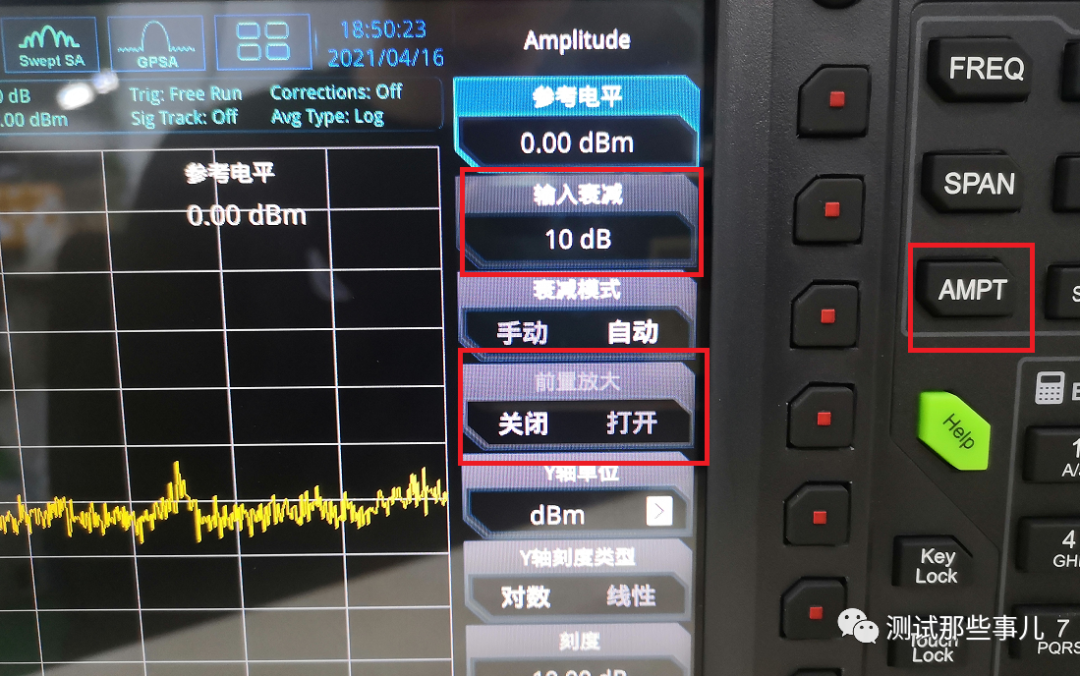

当时使用的一台频谱分析仪，型号是Rigol的RSA5065，搭配天线来接收调频广播，可以把频谱分析的前置放大打开，然后把输入衰减设置成0dBm这样可以有效降低仪表的显示平均噪声电平的值，也就是拉低底噪能更容易接收到微小信号。

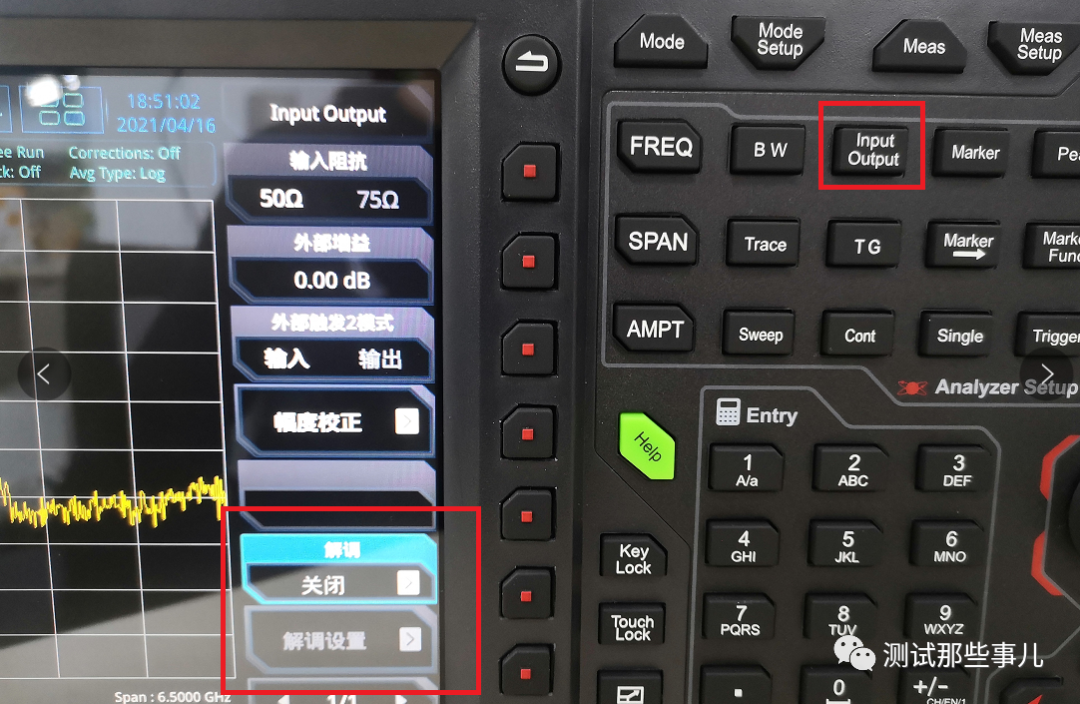

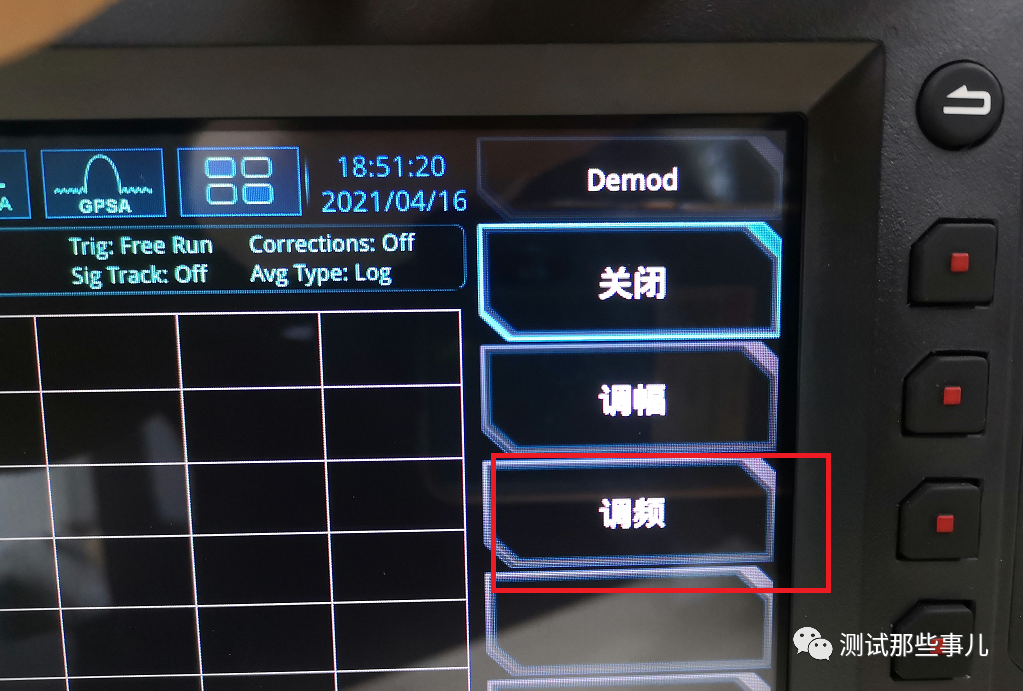

然后通过Input Output按键打开仪表的解调功能，设置成调频模式。

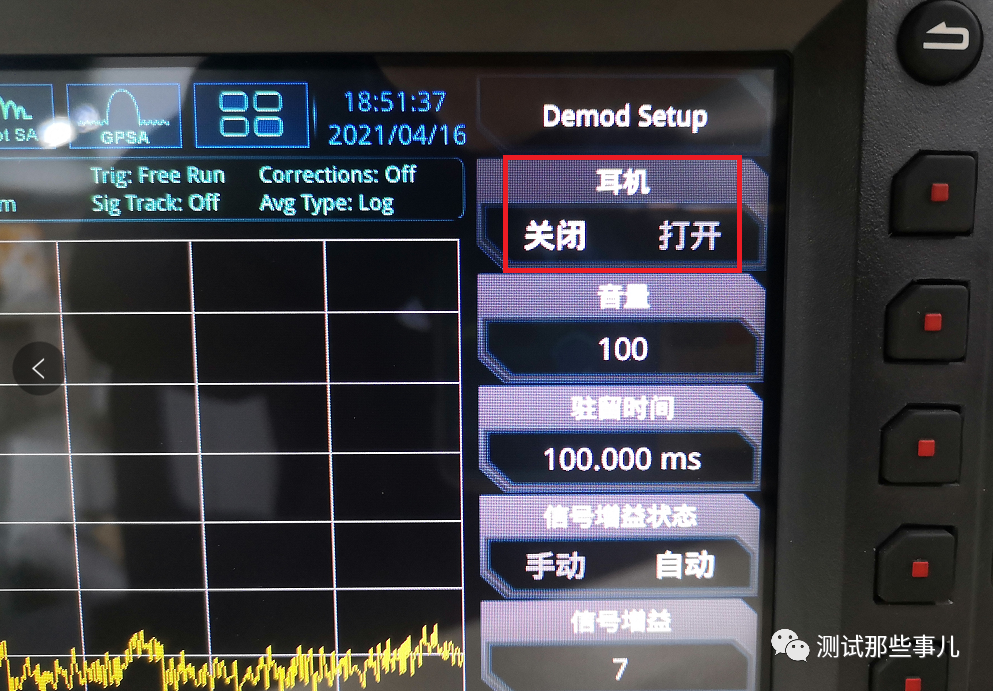

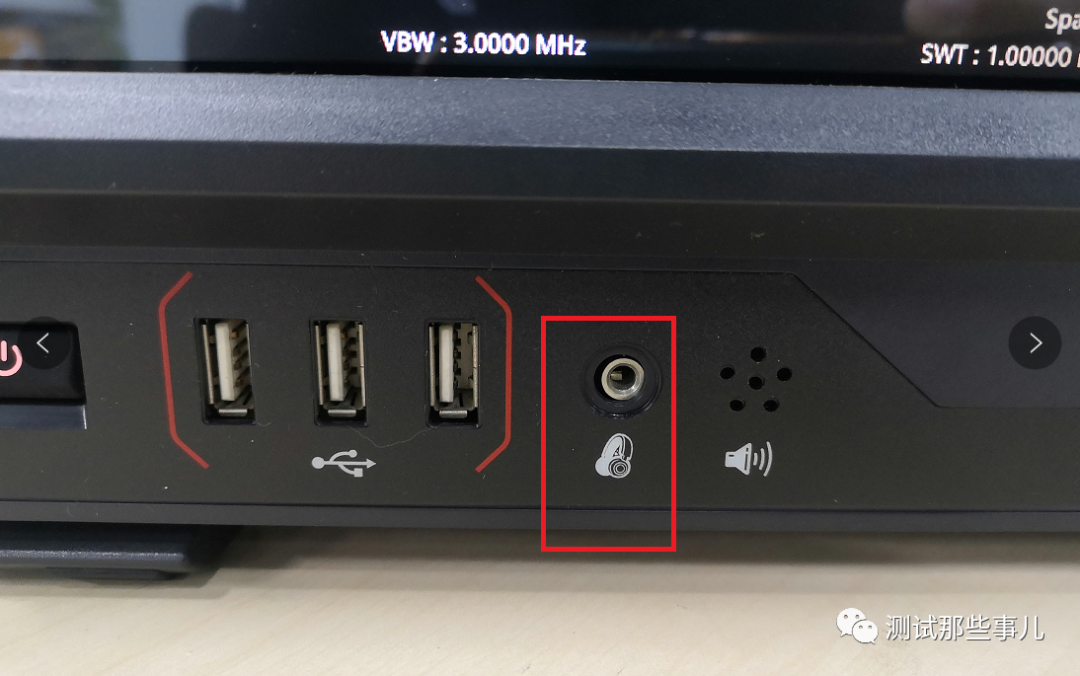

在解调功能中可以把耳机打开，通过外接耳机调频到适当的FM频率可以收到广播信号，但是会有杂音。

效果并不是很好，前两天跟朋友聊天聊到这事正好想起可以用SDR来玩玩，价格也不贵就在某宝上买了一个。便宜的几十块钱，贵一点的也不超过300大洋还算入门级可以接受的范围内。

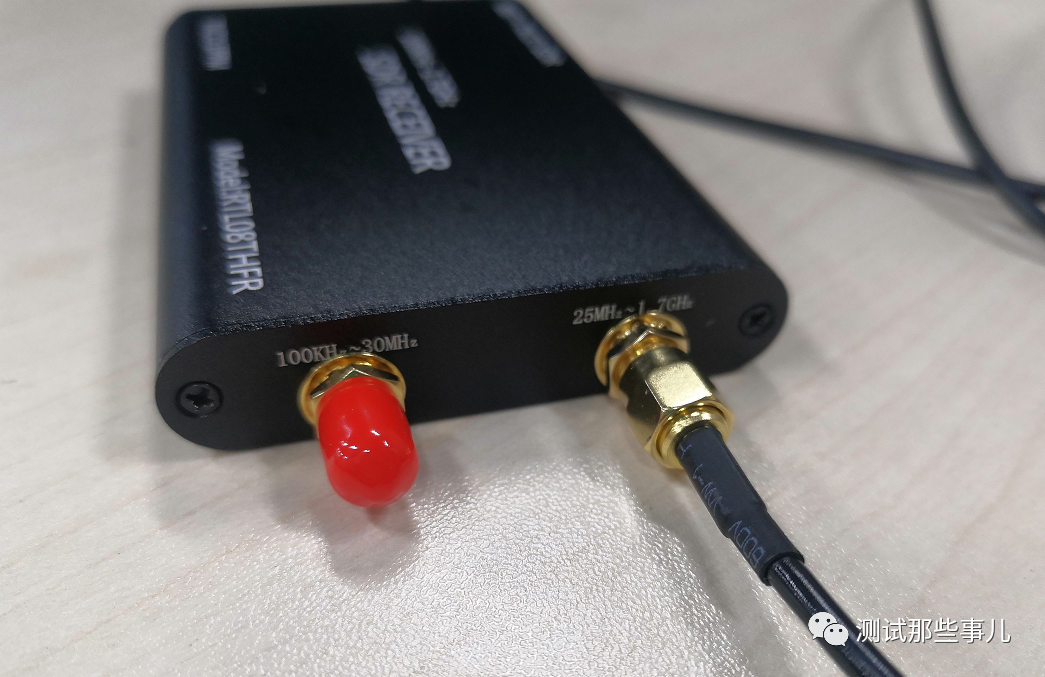

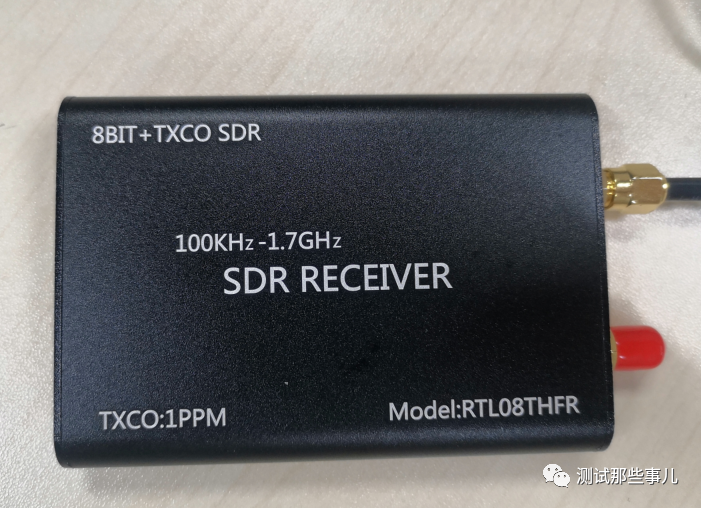

这款SDR支持100kHz~1.7GHz频段，分成100kHz~30MHz及25MHz~1.7GHz两个天线接口，由于通信频率的问题，不同接口来搭配不同频段的天线。

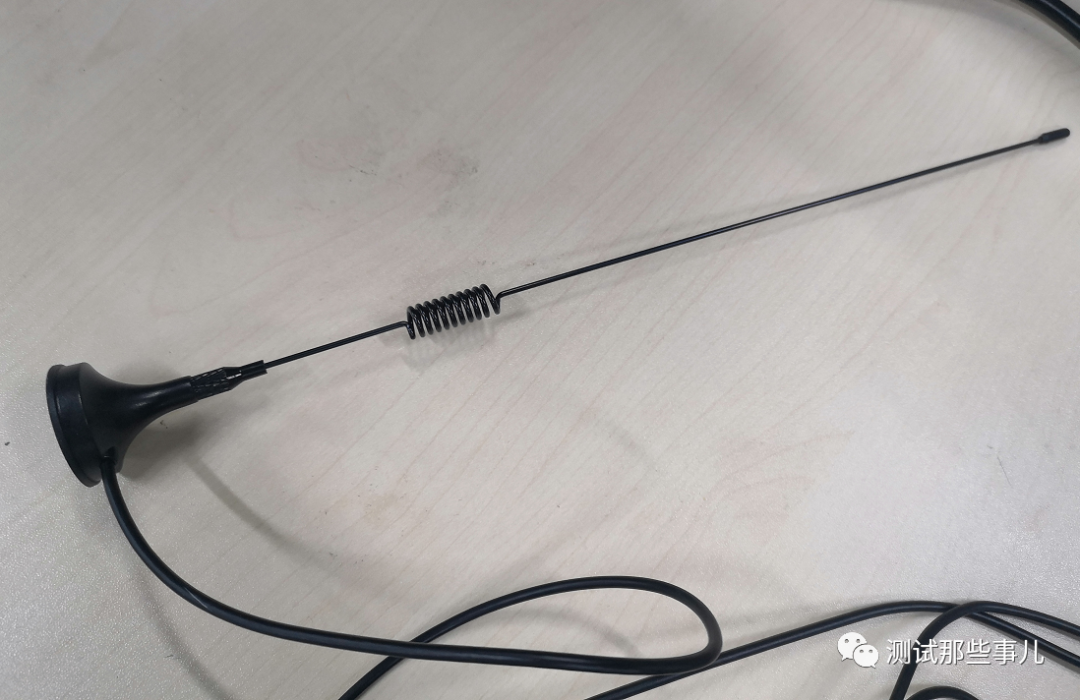

原配还有一根螺旋天线，主要是用来接收25MHz~1.7GHz范围内的信号。

下面讲下安装步骤：

第一步插入 RTL-SDR 软件无线电接收机，

1.  xp提示发现新硬件，是否自动安装驱动，选择否。

2.  windows7 提示发现新硬件，同时自动搜索驱动，点取消。

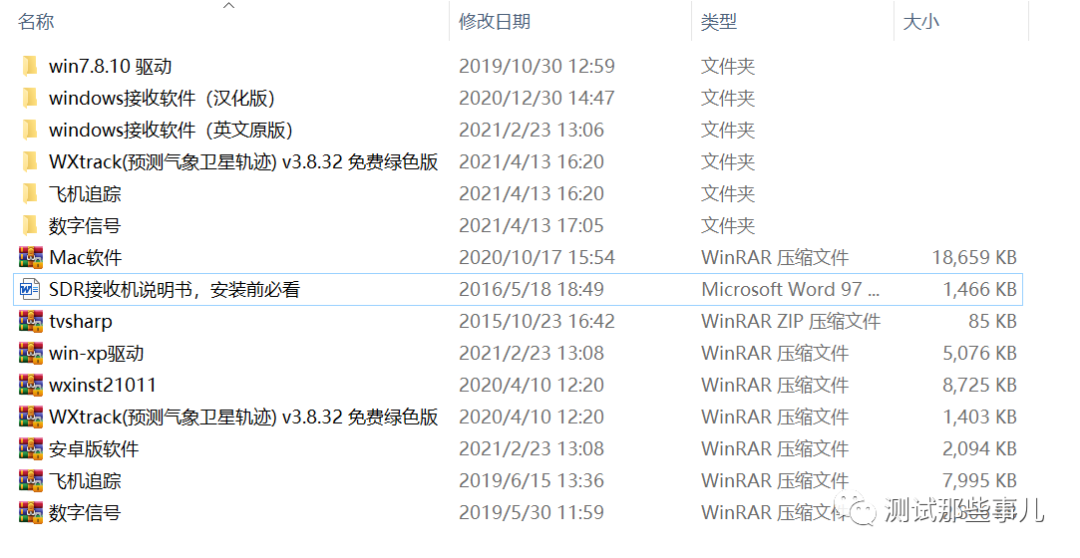

第二步，购买的时候会收到软件的下载路径，解压软件包会发现有以下这些文件。

在对应的文件夹中安装 Zadig驱动。

1.  xp 系统安装 zadig-xp ；（注意：如果软件打不开，请安装微软的net 3.5（百度搜NET 3.5）。

2.  其他Windows版本（WIN7，WIN8，WIN10）安装zadig_win8（可能需要禁用数字签名）安装驱动时请关闭360杀毒、安全卫士等软件。

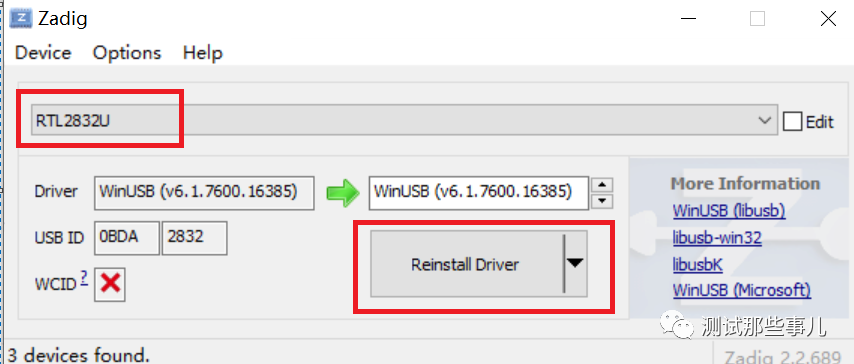

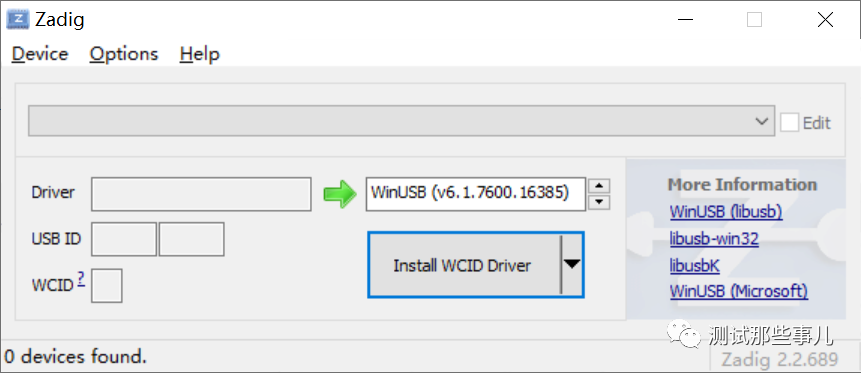

打开程序显示以下画面

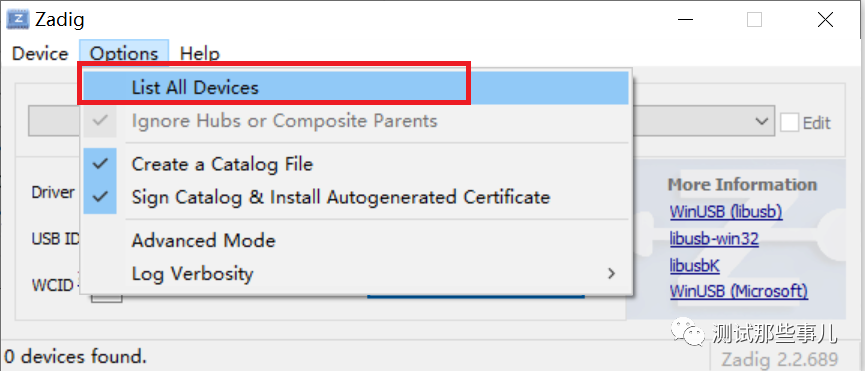

点击Options，再点List All Devices

软件会自动读到USB连接的RTL接收机

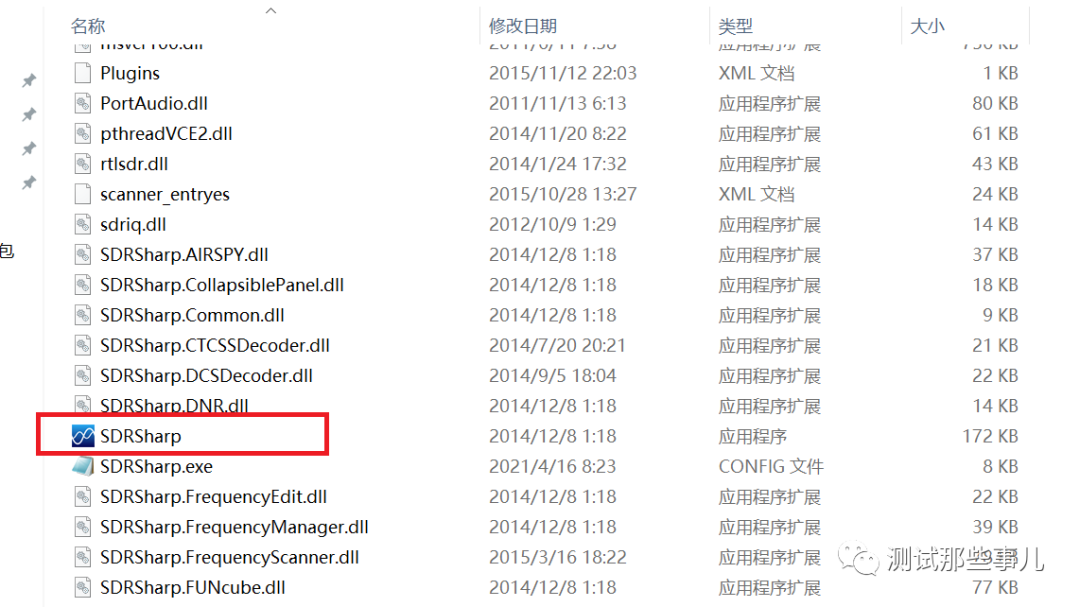

然后再点击安装即可。安装完成可以在我的电脑，设备管理器中查看驱动是否安装成功，如果打问号就重新安装一遍。接下来在文件夹中打开SDRSharp软件。

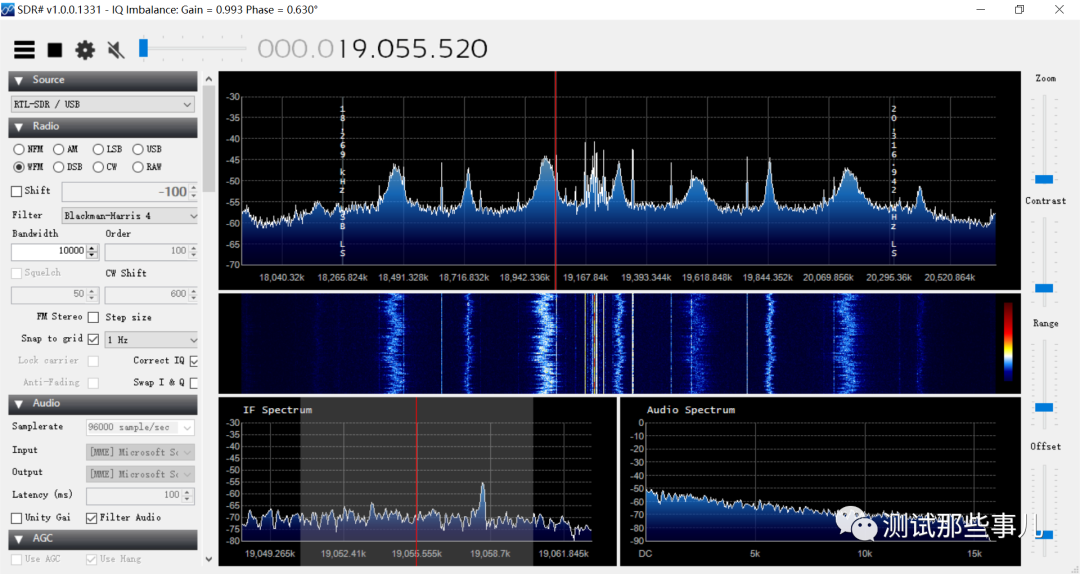

显示如下画面

接收25MHz-1.7GHz VHF和UHF波段时适用FM调频广播，航空通话，对讲机，电视伴音等。

1、连接天线：在25MHz-1.7GHz接口连接天线。

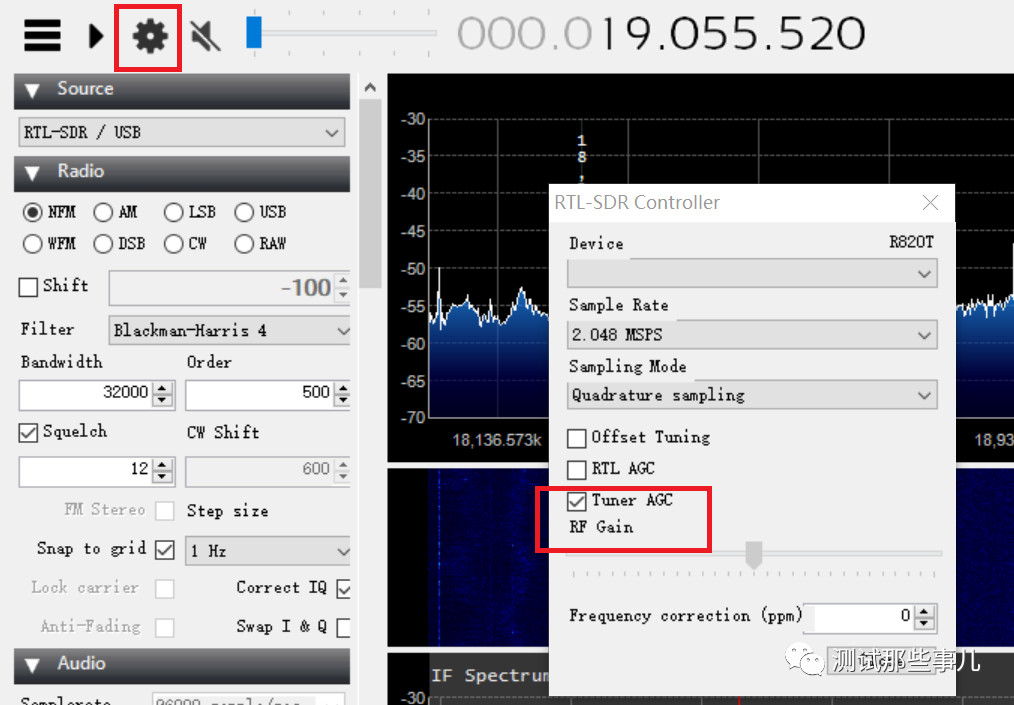

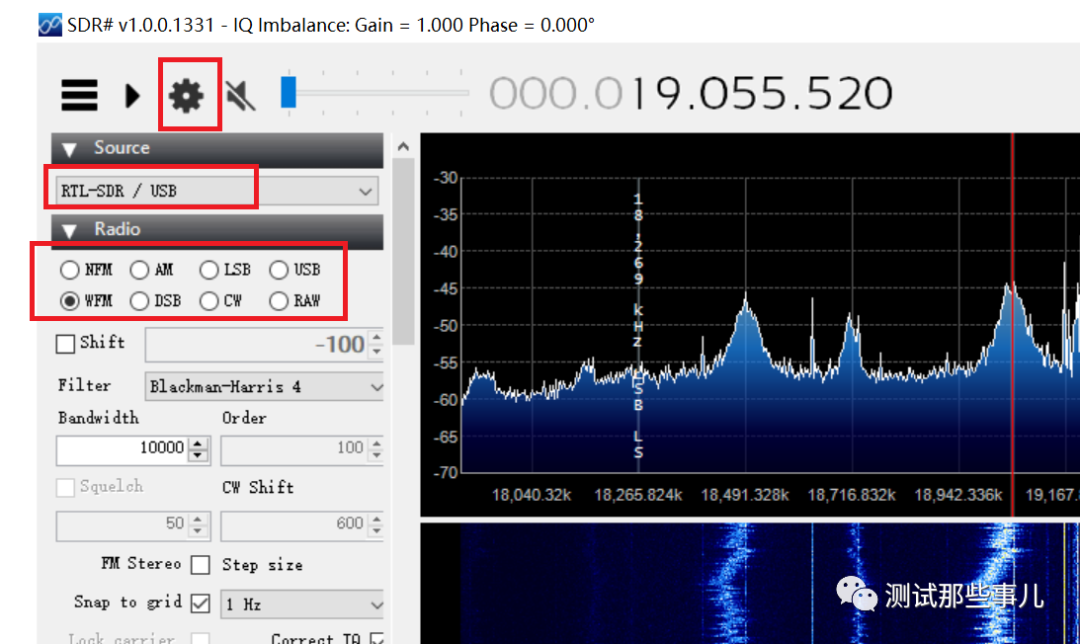

2、设置在左上角的下拉列表中选择RTL-SDR/USB，点右边的 configure，勾选tuner agc。点Close退出设置。

在单击左上角的 Play（开始）。用鼠标拖动右边上部的红色指针，即可调整频率。

调频广播：87-108MHz 选择 WFM

民用对讲机：136MHz-174MHz 制式为 NFM

                     400MHz-470MHz 制式为 NFM

业余超短波电台：50-54MHz，144-148MHz，430-440MHz  NFM

机场塔台通话：118-135.975MHz。制式为AM

收听电视伴音：56.25 MHz-957.75MHz制式为FM。

需要注意的是如果接收机场塔台与飞机通话距离不要太远，不然就是需要一个增益比较好的天线，如果自己制作的话可以考虑深V天线。

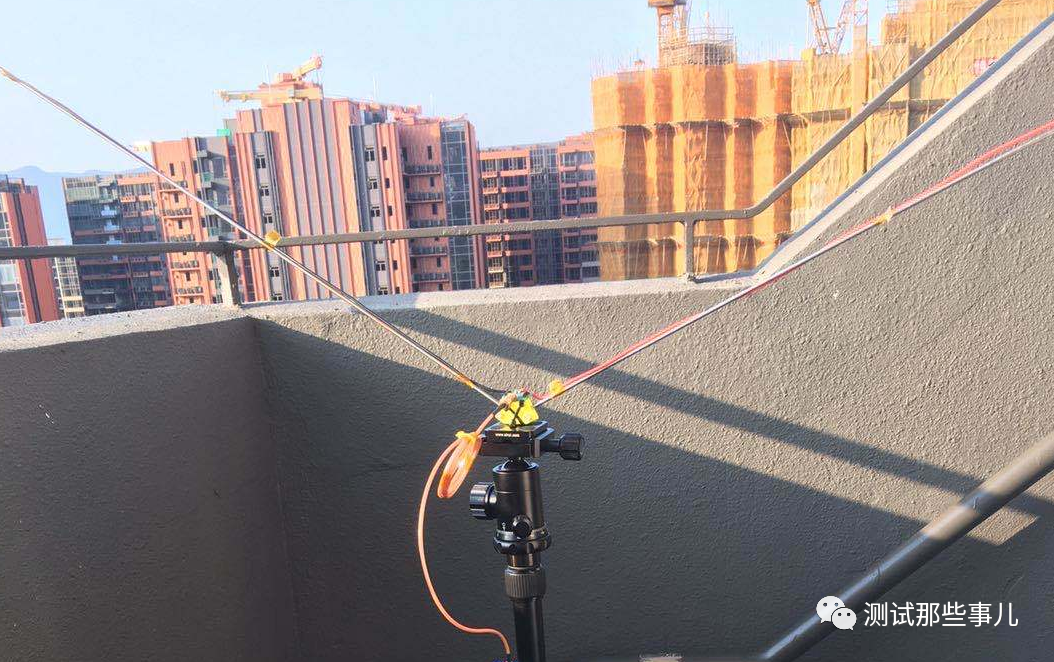

选择正V天线的理由主要是：

1. 在137MHz谐振的偶极天线，尺寸都能接受。

2. 设计制作比较简单，能用手头的材料直接实现。

3. 具有比较大的接收角度，适合快速过境的卫星。

4. 能直接匹配到50欧姆，省略一个匹配电路（天调）。

正V天线的简单小结：它是DP（偶极）天线中的一员，是一种电流型的谐振天线。常用在天线理论最开始的模型推导中，是一种适合新手入门的天线。有各种开角，其中120度的开角就会带来50欧姆的阻抗。但是同时，它也是平衡天线，巴伦是必不可少的一部分（如果需要很好的表现），无法直接使用同轴线缆馈电。

制作方法：开角120度，线长1/4波长，外加用同轴线绕几圈做个巴伦（扼流圈）。设计的中心频率137MHz。

以上天线话题有点扯远了，如果接收100kHz-30MHz，包含长波、中波、短波（广播AM，单边带SSB，等幅报CW等）连接天线在100kHz-30MHz接口安装室外短波天线。（某宝赠送的天线不能用于短波的接收）。

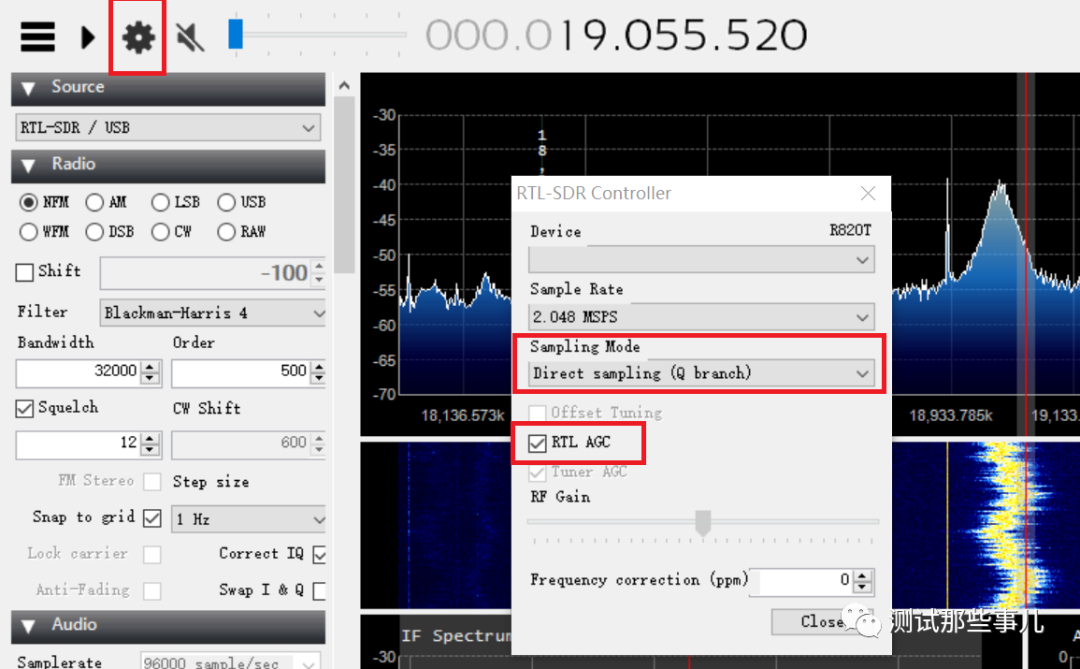

在软件停止状态下，点Configure,在SamplingMode下面选择Direct sampling (Q branch) 勾选 RTL AGC 然后点Close ，再点Play 。调到需要的频率，选择对应的调制方式。

长波：300KHz以下

中波广播：526.5kHz~1606.5kHz，选择AM

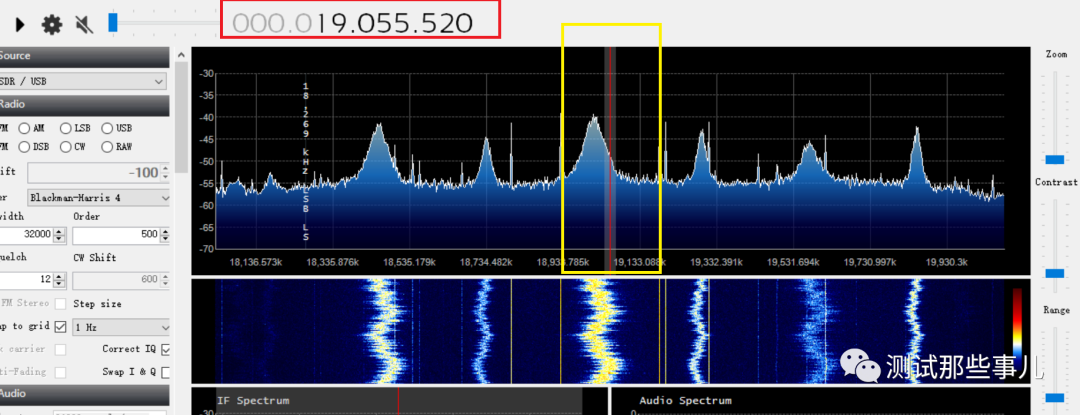

短波广播：3MHz—30MHz，选择AM

短波单边带通信：10MHz以下常用下单边带LSB，10MHz以上常用上单边带USB。

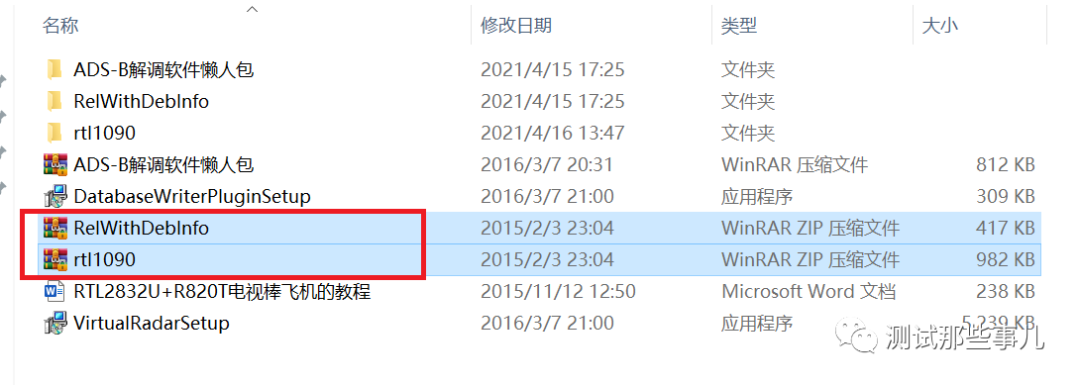

另外网上还有教程是可以通过此设备来接收到飞机的ADS-B信号。首先解压下图这两个文件

解压后将里面的rtl-sdr-release/x32/目录下（注意不是X64）的rtlsdr.dll和libusb-1.0.dll复制到RTL1090的解压目录去。（不要和上面的sdr#弄混了。RTL1090也需要把这2个文件拷到根目录的。）

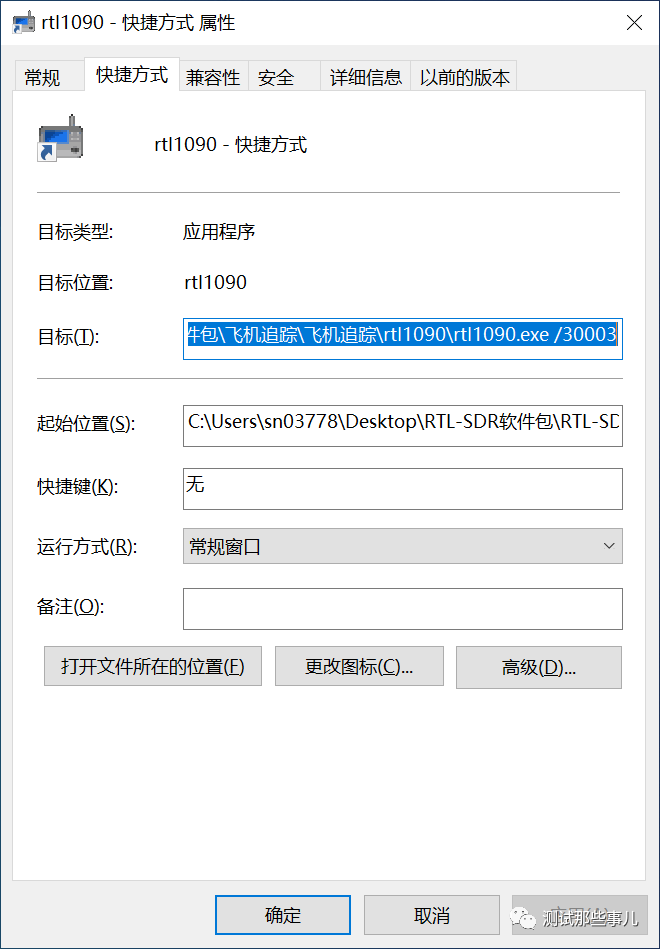

然后将RTL1090.exe文件建立一个快捷方式右键单击快捷方式-属性-在目标后面加上空格/30003，目的是让RTL1090.exe打开30003端口传输捕获的数据。

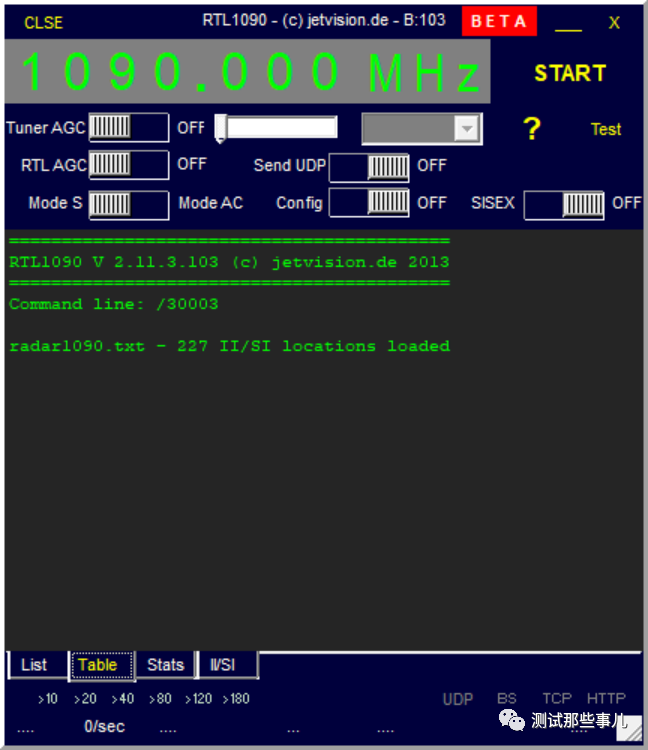

执行rtl1090.exe，选择mode-s 其余默认，这时你应该会看到一堆的16进制数据在滚动，说明已经有数据了，如果没有数据可能是信号不好，最好能在飞机下降的航道上。下图我没有连接RTL接收机，图片只供参考。

下面安装地图显示飞机的插件。安装VirtualRadarSetup.exe以及插件 DatabaseWriterPluginSetup.exe 。abaseWriterPluginSetup.exe就装在VirtualRadarSetup目录就行他只是个插件不会覆盖到源文件的。

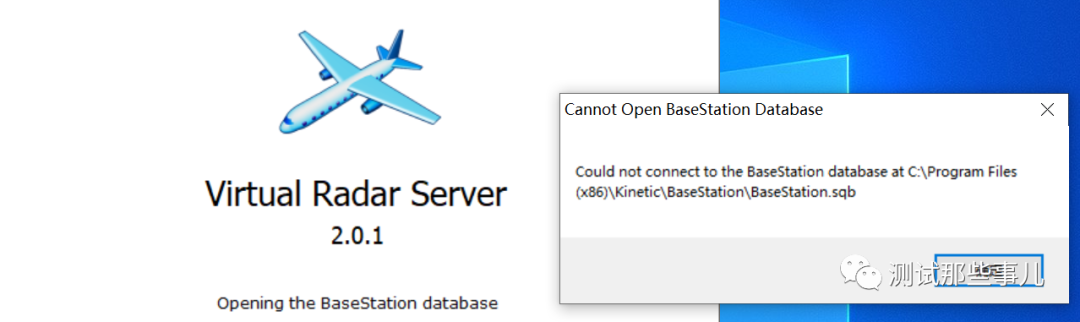

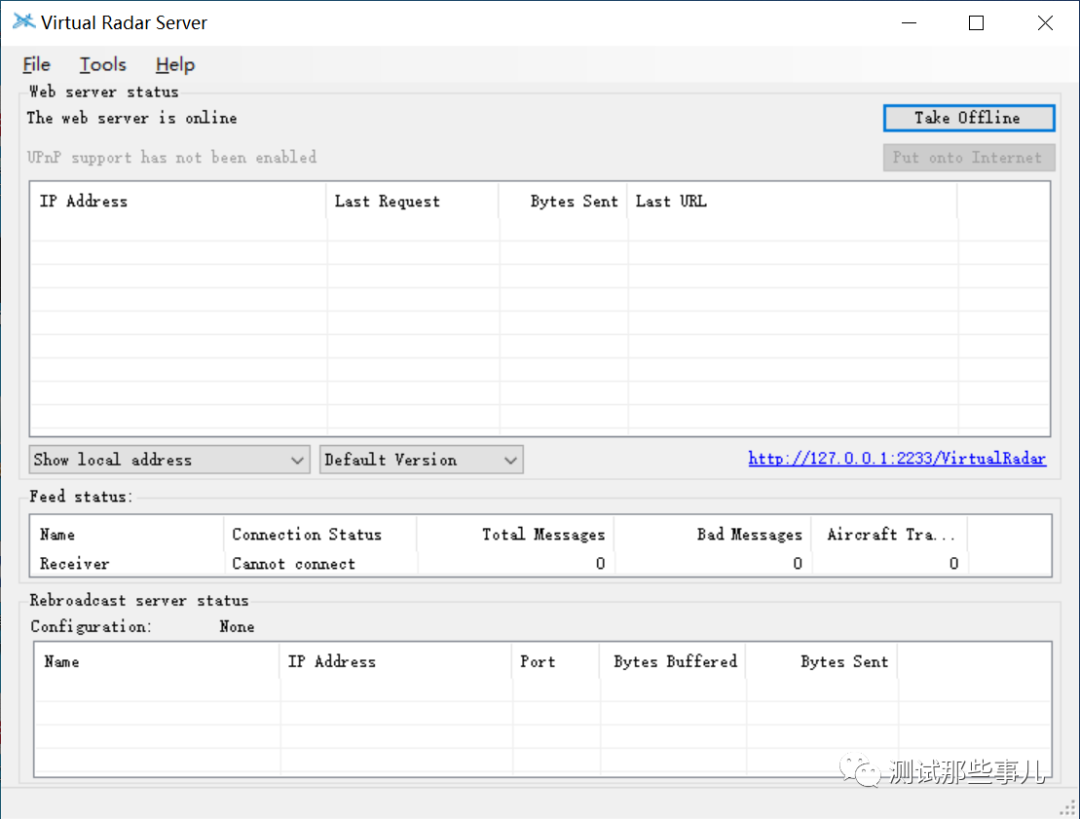

打开30003端口的RTL1090.exe快捷方式。然后运行VirtualRadar开始设置—–打开virtualradar，弹出两个错误提示，不管他。

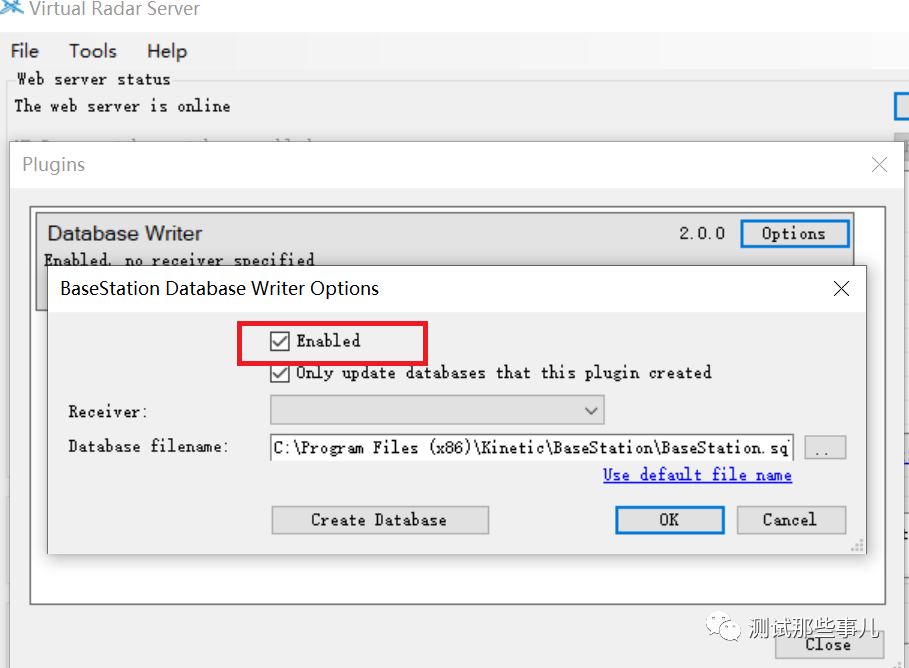

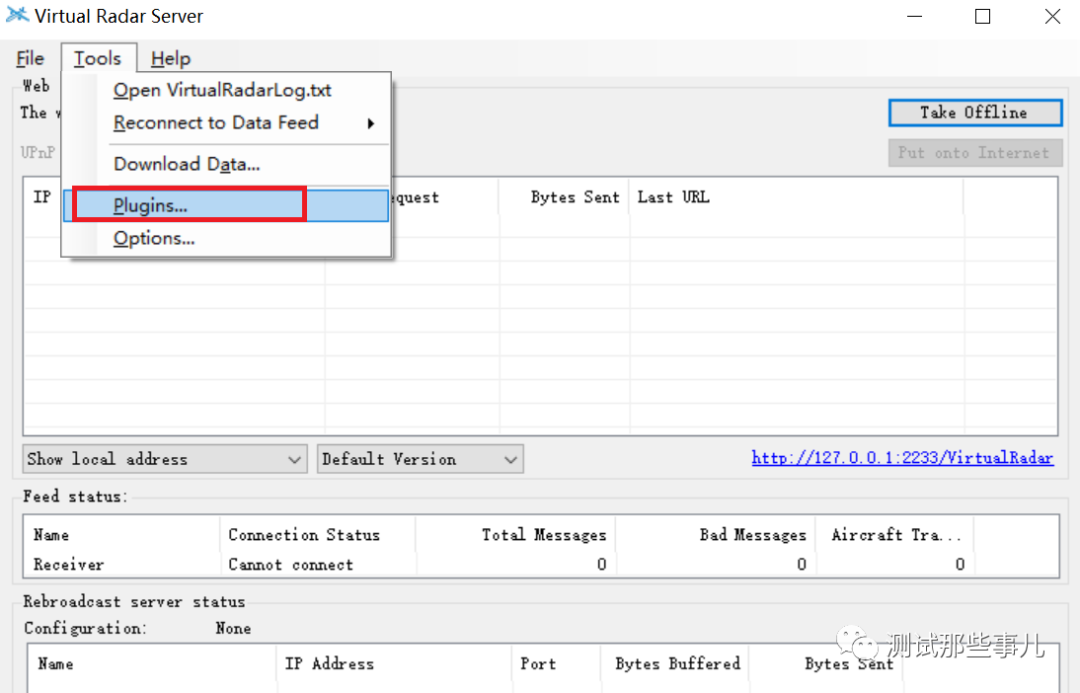

点击tools下的plugin，仅有的那个插件，options然后enable勾选，create database，确定保存退出。

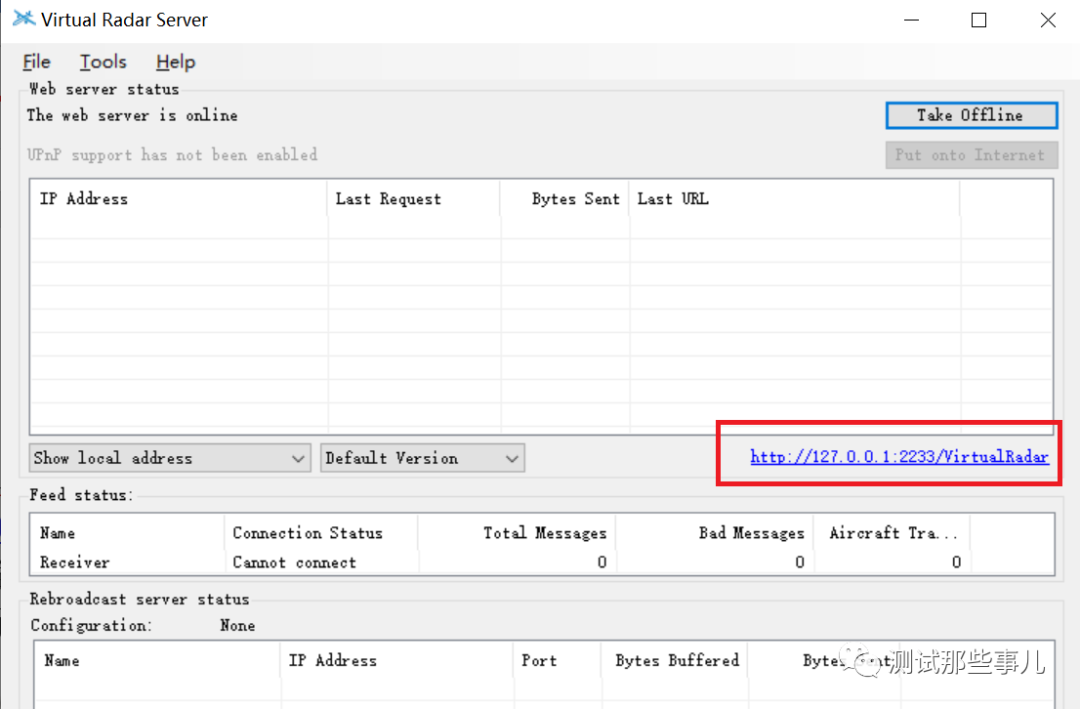

然后点击以下链接访问这个网站就可以看到灰机了，如果打不开的话就自我检讨一下为什么电脑不能访问Google地图，你们懂的^_^

其实介绍这个软件的主要目的是想跟大家分享一些使用小技巧，学习微波射频不仅局限于每天测试仪表或是产品，可以借助一定的知识及现有的工具做一些比较有意思的事情，整个过程中尽可能的尝试自己DIY去解决一些问题，比如制作简易的天线，还有很有乐趣的。
