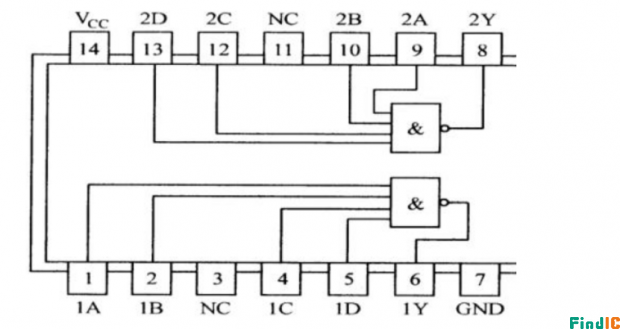

1、引脚功能

两个4输入与非门，内含两组4与非门

第一组：1，2，4，5脚为输入，6为输出。

第2组：9，10，12，13脚为输入，8为输出。

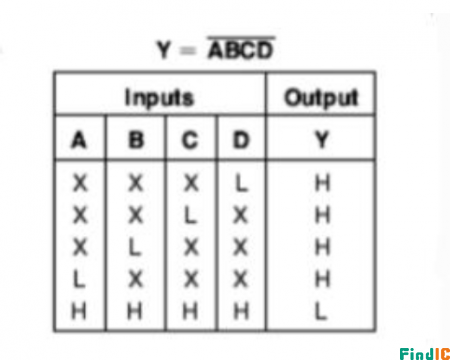

2、真值表

3、特性参数

极限值电源电压………………………………………….7V
输入电压
54/7420、54/74H20、54/74S20…………….5.5V
54/74LS20……………………………………7V
A－B－C－D 间电压
除 54/74LS20 外………………………………5.5V

工作环境温度
54XXX ………………………………….-55~125℃
74XXX …………………………………. 0~70℃
存储温度 ………………………………………-65~150℃

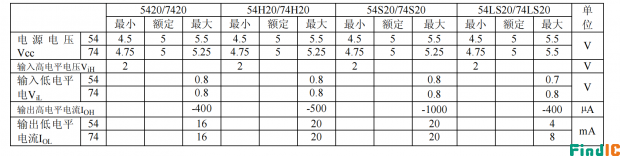

推荐工作条件：

静态特性（TA 为工作环境温度范围）：

动态特性(TA=25℃)

4、应用电路

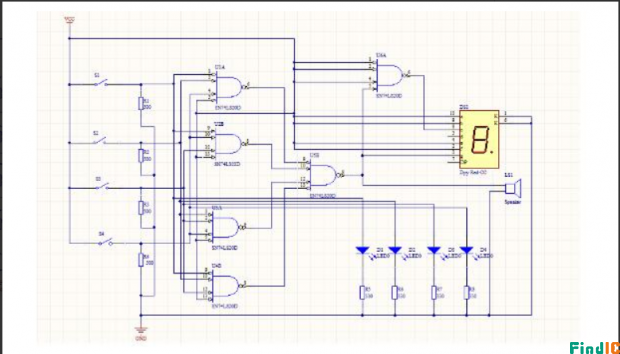

74LS20实现4人表决器：实现四人表决器的基本功能，少数服从多数。

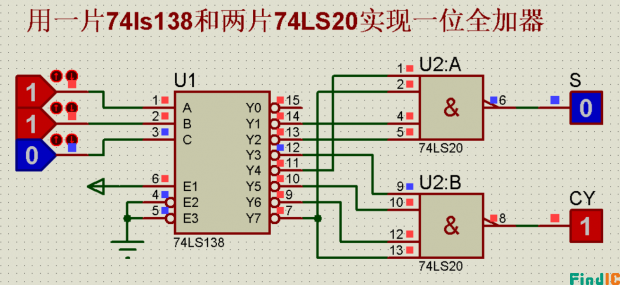

实现全加器：

电路为一位全加器，74LS138的A，B输入是两个加数，C为一个进位，通过74LS20后输出和为S，进位为CY。
