在MCU的应用中，经常需要通过串口进行不定长数据包的传输。发送方很简单，不需特别的考虑，而接收方则需要能够侦测到数据包的结束。接收方的简单做法是结合串口的IDLE中断，或使用DMA并利用DMA的超时传输机制。

但有些MCU在设计时出于成本上的考虑，简化了串口接收的IDLE模式以及DMA超时传输机制。没有串口IDLE中断或者DMA超时传输的机制，我们就不知道什么时候通信结束了。这种情况下，为了实现通过串口传输不定长数据包的要求，需要使用软件和其它片内外设的配合，协同完成指定的功能。

LPC54101系列的UART模块，支持FIFO的接收超时，能够方便地实现上述功能。除此之外，本文介绍一种基于LPC54101和SDK，通过使用引脚中断和定时器配合，实现串口DMA接收超时，实现串口DMA接收超时的机制。

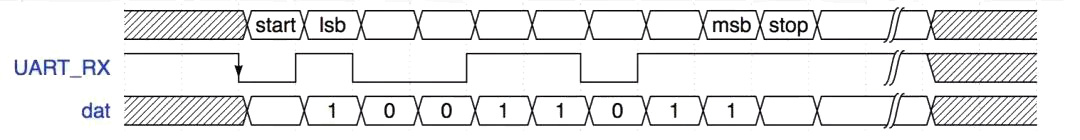

先分析下UART传输的时序，图1是一个典型的8位数据位1位停止位的串口通信数据流。串口每次发送数据时会首先发送一个起始位，在TTL电平逻辑下，Start位首先是一个下降沿信号。

在串口DMA接收超时系统中，我们需要利用MCU的引脚中断功能侦测这个下降沿信号，引脚中断触发后告诉系统开始计时。要特别注意的是，当系统侦测到Start位的下降沿后最好关闭引脚中断，不然后续数据流等信号的下降沿也会触发引脚中断使得整套方案失去了意义(还不如直接用串口接收完成中断)。

LPC54101的引脚中断可以在任意IO引脚上使能，所以可以直接把LPC54101的串口接收的引脚的中断功能打开，并设置成下降沿触发。

超时计数器最好是系统里的低功耗定时器，这个例程中我们用的是LPC54101的RIT定时器。超时的时间设置要考虑到当前串口设置的波特率以及一次串口传输的最大包长。

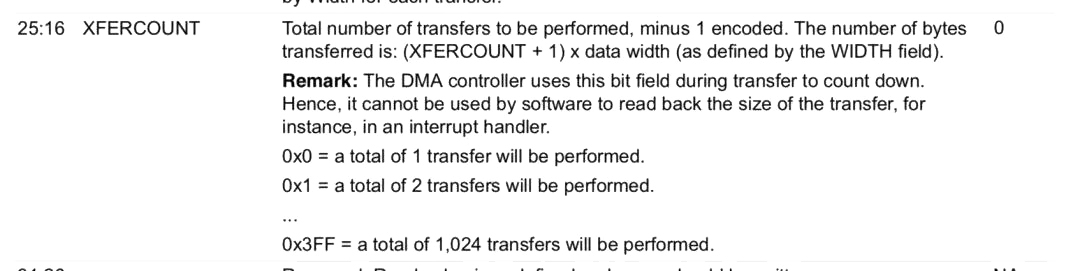

超时定时器计数溢出产生中断后，软件首先要从DMA的状态寄存器中获取到当前接收到数据的长度(对于LPC54101来说，串口DMA接收数据的长度在XFERCFGn寄存器中的XFERCOUNT位，如图2所示)，然后从串口DMA预设置的数据缓冲区获取对应的数据即可。

在初始化设置串口对应的DMA通道时，最好设置传输长度为可能的最大长度，在接收超时后也别忘记重新复位一下串口对应DMA通道的状态，不然本次接收的数据和数据长度还会带入下次传输的过程中。

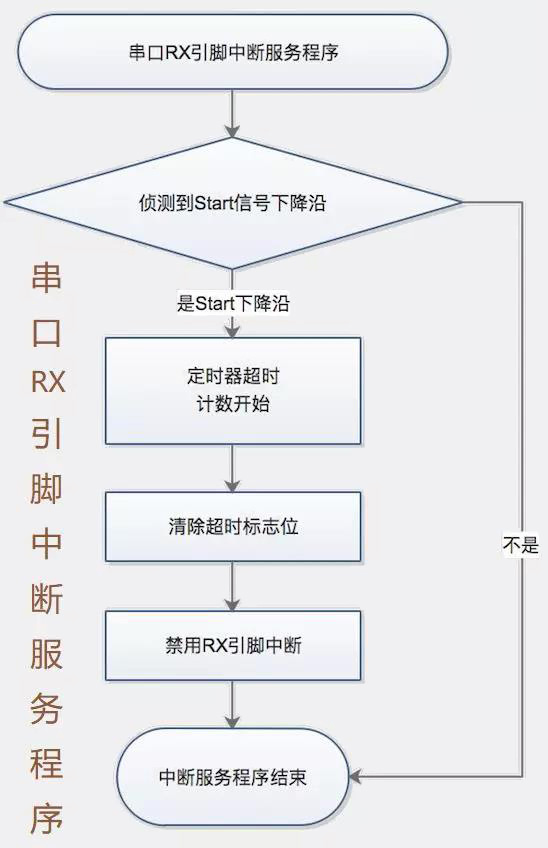

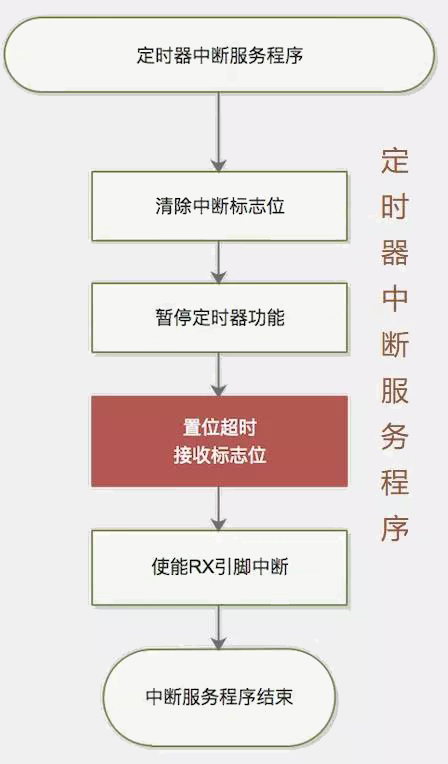

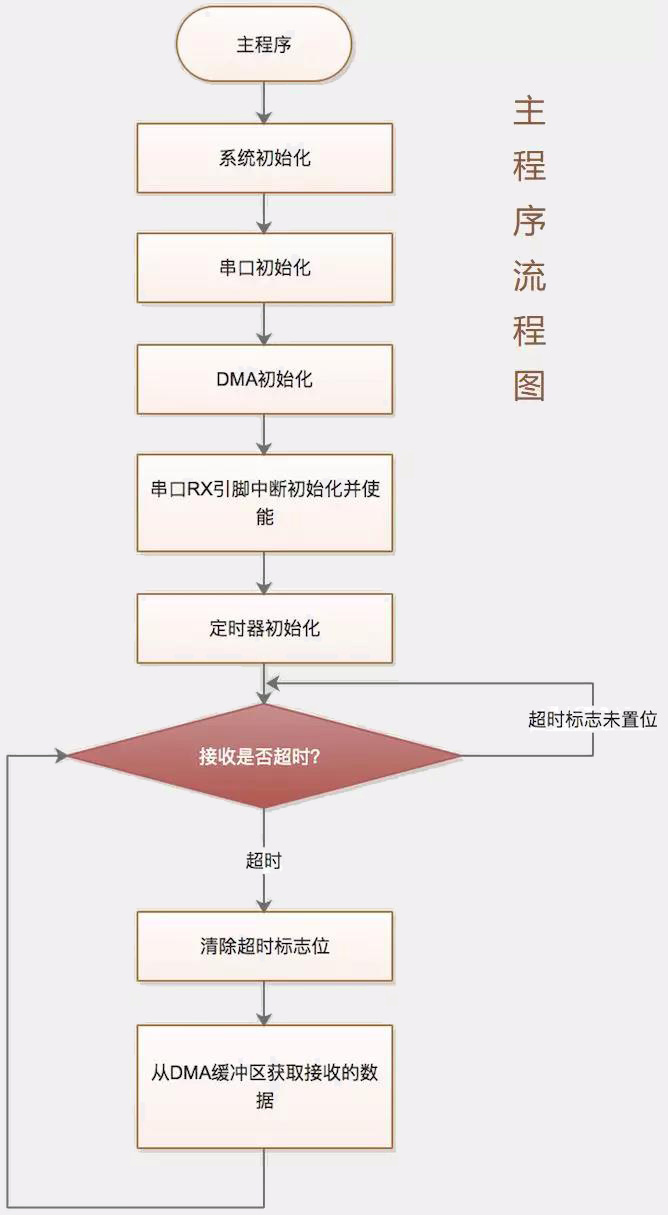

图3是例程的流程图，分主程序，串口RX引脚中断服务程序，超时定时器服务程序三个部分。
