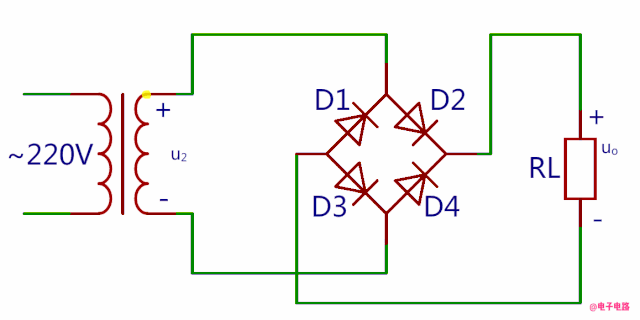

下面这个桥式整流电路出场率很高，看着一定眼熟。 事实证明，强行灌输的东西总是难以下咽。记得读书那会，第一次看到这个电路时被吓到了，以至于直到这门课结束了也没搞清楚。

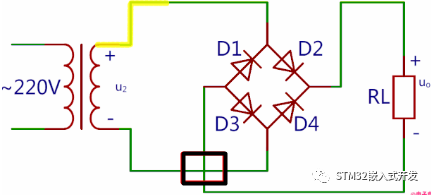

本文就来分析一下此电路中电流的走向，进而理解它是如何实现整流的。分析之前要注意，上图黑框处相交导线不相接。 顺便科普一下电路图中交叉导线的画法：

• 相交不相接导线，不加点的画法

• 相交不相接导线，用弧跨线画法

• 导线相交且相接，常见的一种画法

电流走向1 变压器u2正半周时电流通路2 变压器u2负半周时电流通路输出波形 由上面两图可见，在u2正、负半周时，通过负载RL的电流方向是一致的。

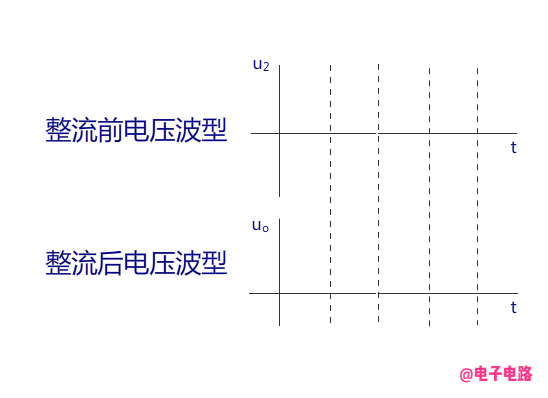

整流之后，原先的负半周期波形反转，如下图所示。
总结电路特点

• 画图时要注意4只整流二极管连接方法；

• 电源变压器次级线圈不需要抽头；

• 每一个半周交流输入电压期间内，有2只整流二极管同时串联导通，另2只整流二极管截止；

• 桥式整流电路输出波形是全波波形。
