怎样读贴片电阻阻值?
衡丽 2023-03-15
贴片电阻在我们的日常生活中应用非常广泛,电视机、洗衣机、电冰箱、电视等等等,基本上只要用电的地方就有贴片电阻的身影。

贴片电阻的误差精度有±1%、±2%、±5%、±10%,最常用的是±1%、±10%,贴片电阻的标示一般为3位或者4位数字标示,4位数字标示的是精密电阻。

一、E—24标注法:E—24标注法有两位有效数字,一位指数倍数,其精度一般在±2%(-G)、±5%(-J)、±10%(-G)。



(1)、常规贴片电阻标注法:

XXY形式:XX表示底数,Y表示指数倍数

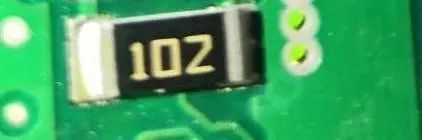

例如:102=10x10∧2=1KΩ

470=47x10∧0=47Ω

222=22x10∧2=2.2KΩ

(2)、小于10Ω的电阻标注法:用R或者小写的m表示小数点


例如:2R2=2.2Ω

R30=0.30Ω

R55=0.55Ω

3m3=3.3mΩ



二、E—96标注法:E—96标注法有三位有效底数加一位指数倍数构成


(1)、常见标注方法:

XXXY形式,XXX表示底数,Y表示指数倍数

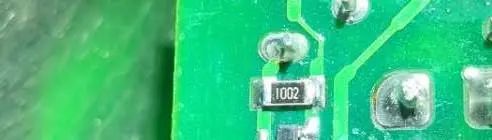

例如:1002=100x10∧2=10KΩ

2003=200x10∧3=200KΩ


(2)、小于10Ω的电阻的标注法:用R或者小写的m表示阻值的小数点

例如:8R20=8.20Ω

5R30=5.30Ω

3m33=3.33mΩ



(3)、E—96 Multiplier Code标注法:

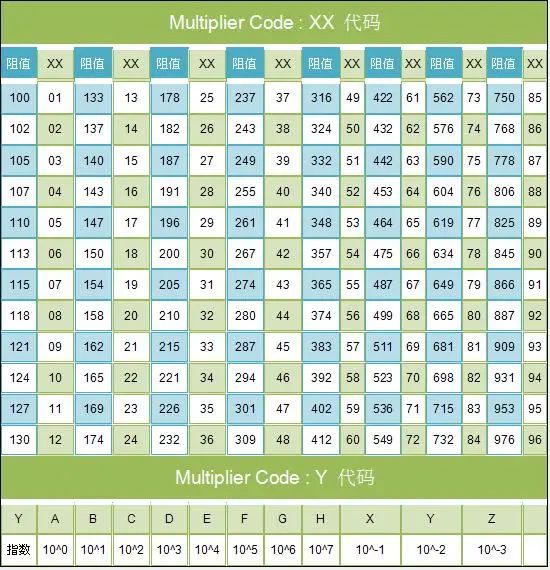

XXY形式:XX表示底数代码,Y表示指数倍数代码,其具体数值要从 Multiplier Code代码表中进行对应查找


例如:18A=150x10∧0=150x1=150Ω

68C=499x10∧2=49.9KΩ
