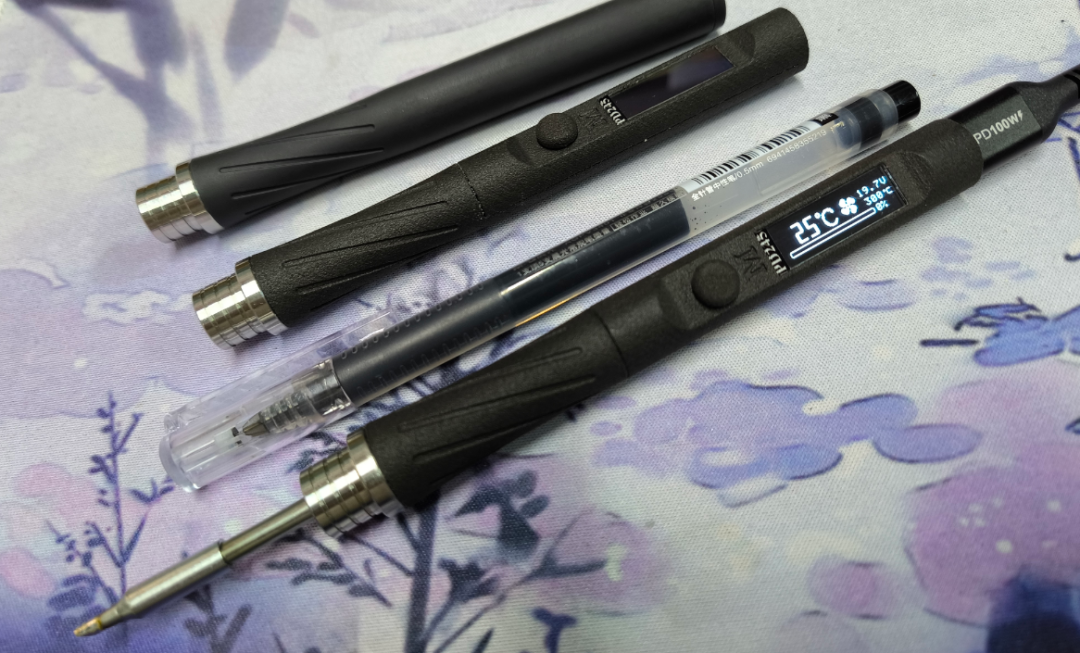

今天逛立创开源硬件平台，看到了一个开源的便携式电烙铁，也是用快充供电的，然后想到前两天分析的正点原子的电烙铁，来看看这个方案的原理图。

整体硬件看起来和正点原子的T80大同小异，分享给大家，大家也可以参照之前分析的正点原子的器件选型，在这开源的基础上加以修改，感觉是一个比较实用的开源项目。

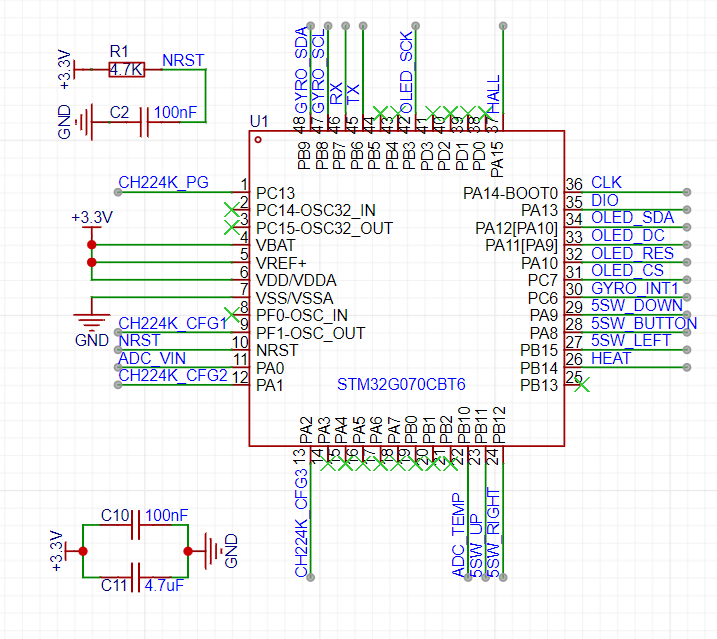

首先是主控，用的是STM32G07系列，用于控制显示，PD诱骗电压配置，温度检测和控制：

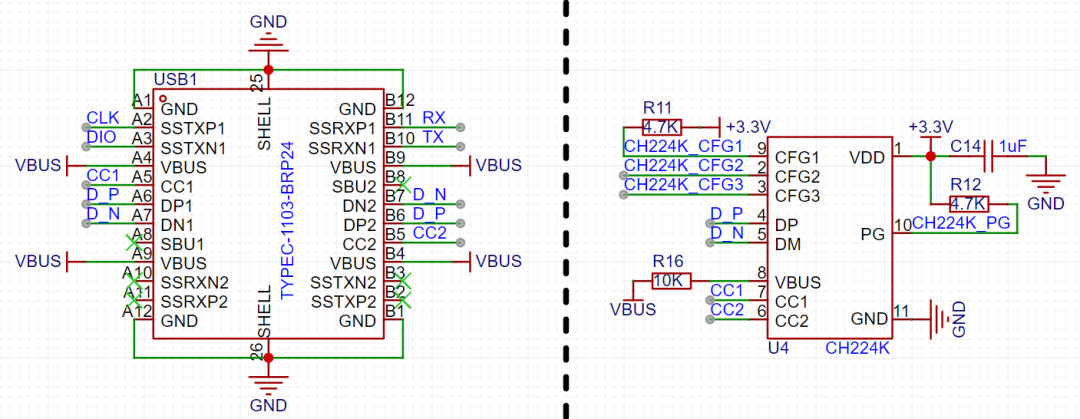

然后是快充协议的芯片，和正点原子用的一样，也是南京沁恒的CH224K，这个还是非常推荐的，看很多开源项目上都有用到，也很便宜，一块多一片。

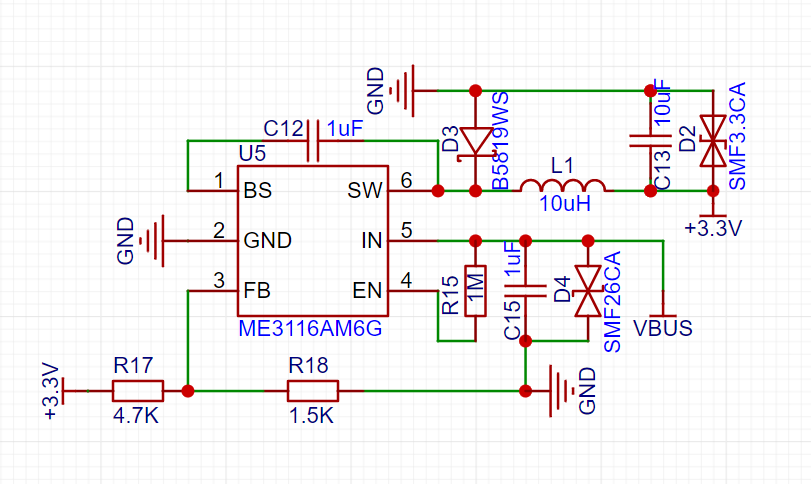

电源供电选择了一个ME3116降压芯片给主控和显示屏等供电：

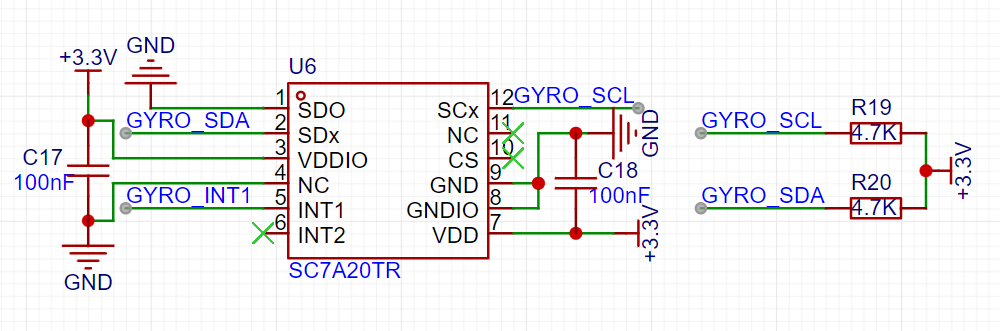

一颗三轴加速度传感器SC7A20判断焊笔的使用状态：

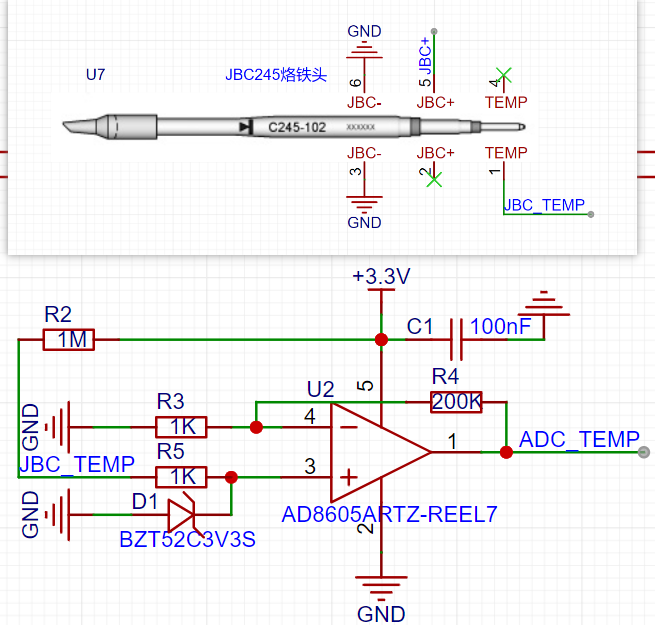

JB245烙铁芯的内部集成有热电偶，温度检测使用的一个运放做处理，同相比例放大201倍后交给主控的ADC做温度检测：

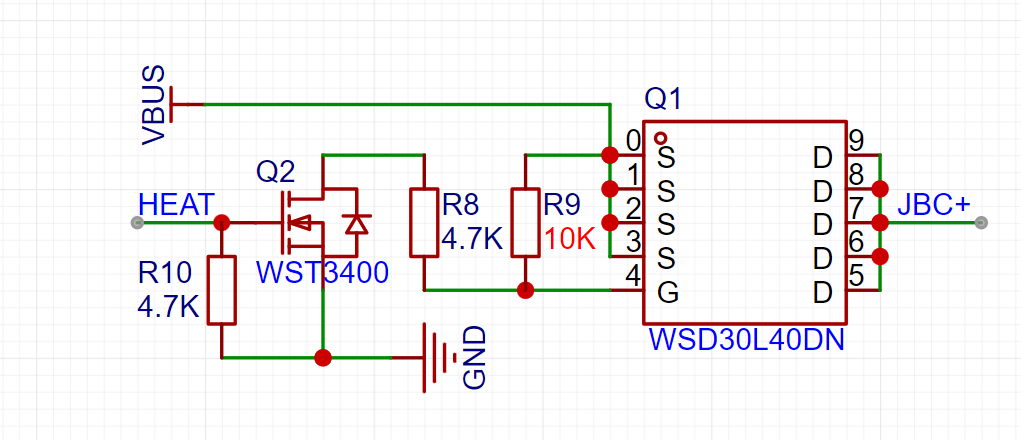

然后单片机控制一颗NMOS间接控制PMOS来给烙铁芯供电加热：

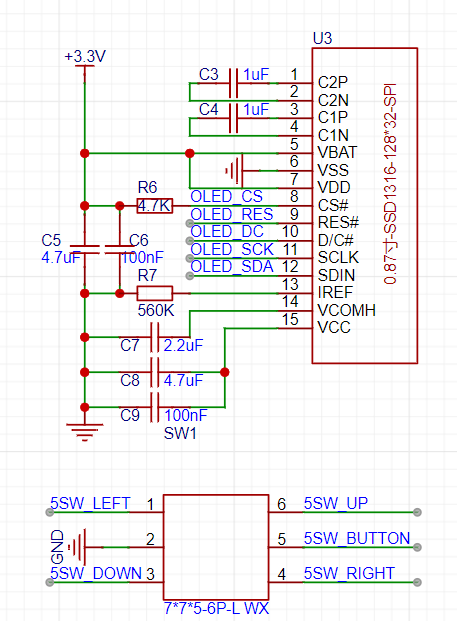

最后就是一个显示屏幕和一个五向按键作为温度设置和显示：

开源地址：

https://oshwhub.com/pluto_1/PD245han-bi-V2#P4
