▋4G/5G空口速率差别比较

单用户速率= 每秒调度次数*有效RE数目*调制阶数*编码效率*流数*(1-BLER)

调度更快（Grant）

• NR：每秒调度2000次

• LTE：每秒调度1000次

资源更多（RB）

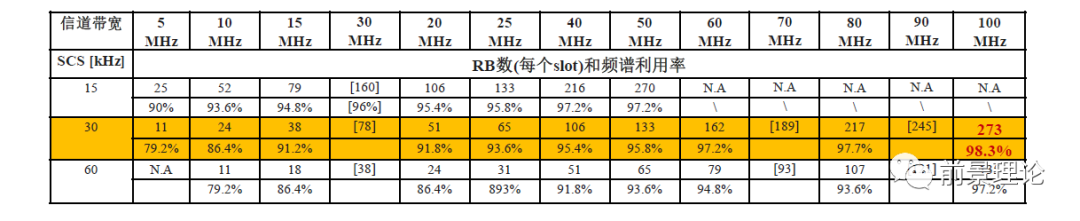

• 带宽：NR 100M(SCS=30KHz)Vs LTE 20M(SCS=15KHz)

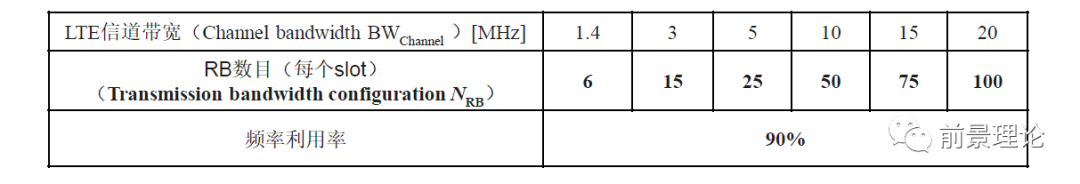

• 可用带宽：NR 98.3%，LTE 90%

• 控制信道开销：NR 21%，LTE 25%

效率更高（MCS）

• 调制方式：NR 256QAM （8 bit），Vs LTE 64QAM (6 bit)

• 实际最大编码效率：NR 0.915 Vs LTE 0.89

流数更多（RANK）

• NR：TUE 8流，CPE 4流

• LTE：TM3&8 2流，TM7 1流，TM9 4流

1、调度

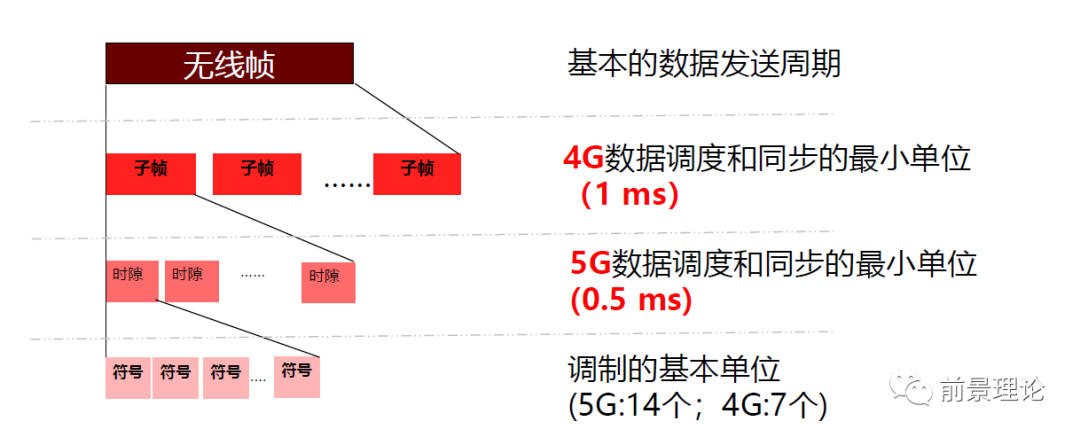

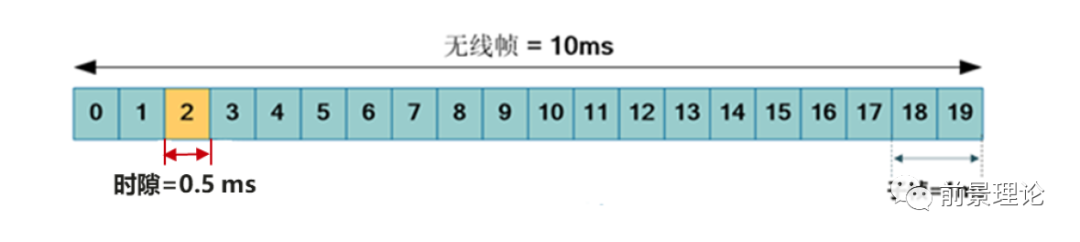

TTI：物理层数据传输调度的时域基本单位；5G: 1TTI=0.5 ms，4G: 1TTI=1 ms

相同时间内，物理层数据传输调度次数，5G是4G的2倍。(TDD：上下行根据子帧配比区分)。

2、资源

4G子载波间隔（SCS）统一为15 kHz。

RE (Resource Element) 物理层资源的最小粒度

时域：1个OFDM符号(Symbol)，频域：1个子载波(Subcarrier)

RB（Resource Block）物理层数据传输的资源分配频域最小单位

时域：1个时隙(Slot)，频域：12个连续子载波(Subcarrier)

以最大带宽为例，每个TTI所调度的RE数为：

5G: 273RB*12子载波*14符号*79%= 36233 RE

4G: 100RB*12子载波*7符号*2*75%= 12600 RE

3、效率

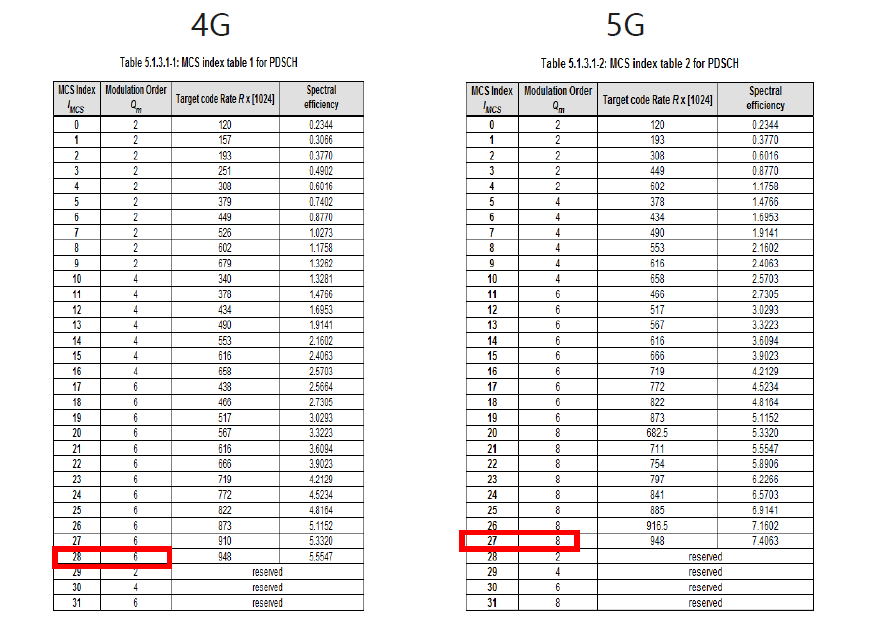

MCS

5G：MCS≥20 256QAM8 bit 编码

4G：MCS≥17 64QAM6 bit 编码

5G：19 ≥ MCS≥11 64QAM6 bit 编码

5G：16≥MCS≥10 16QAM4 bit 编码

码率

相同MCS下，5G码率高于4G码率协议规定

5G下行码率不超过0.95

4G下行码率不超过0.93

4、流数

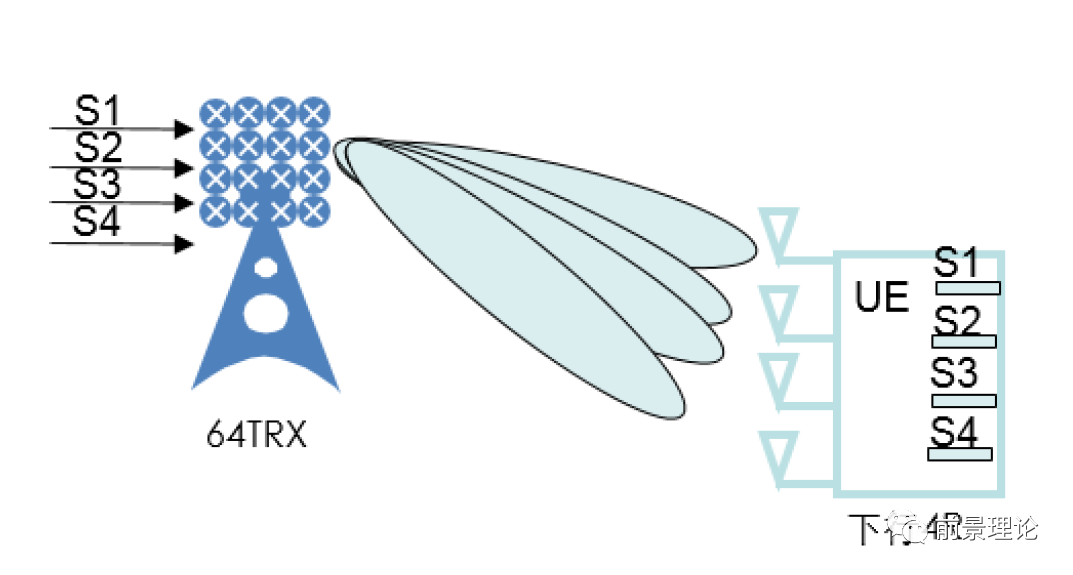

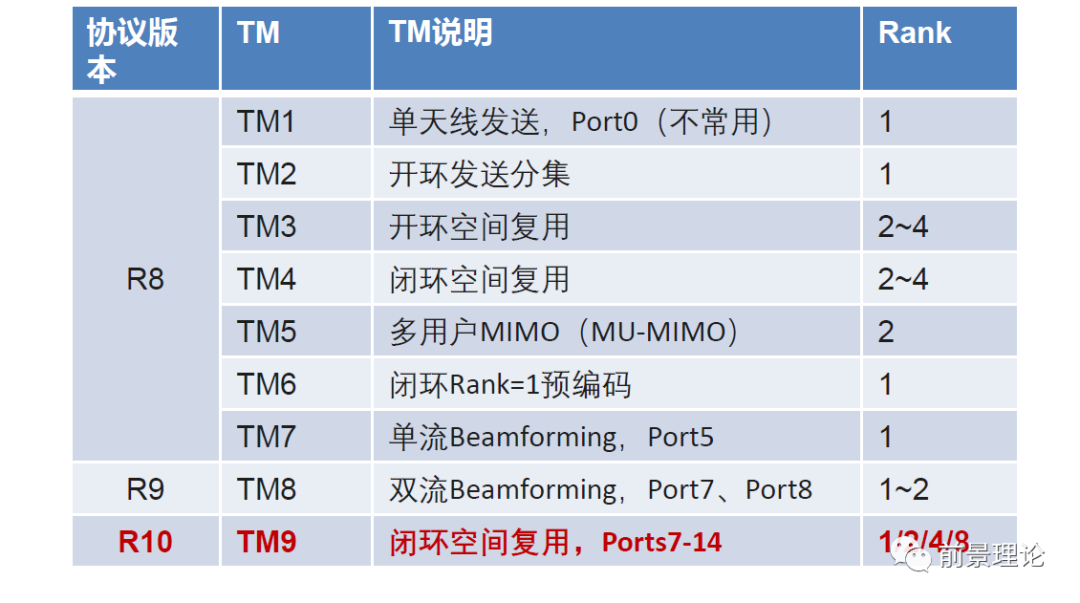

LTE RANK能力

5G NR当前商用终端均为4R，即支持RANK4。

天选终端采用SRS权值确定RANK，根据实际SRS测量值调整RANK。

非天选终端采用PMI权值确定RANK，依赖终端终端上报RI/PMI。

▋下行参数影响因素

1、测试前准备

① 测试选点（峰值选点）

SSB RSRP: -65~-75 dBm(终端与AAU直线距离至少在50m以上，避免上行功率饱和。)

SSB SINR: >3dB

PDSCH DMRS：最后一路SINR平均值>30 dB

邻区SSB RSRP低于服务小区6 dB。

② 环境选择（峰值选点）

下行：多径场景，尽量选择周边有树木、建筑而反射区域；

上行：直射径环境；

③ 通道校正：DSP NRDUCELLCHNCALIB查询通道校正结果，通道校正成功才能确保下行吞吐率性能。如果发现失败，可以先强制校正一次STR NRDUCELLCHNCALIB。

④ 干扰排查：上行干扰会影响SRS和PUSCH解调性能，严重影响吞吐率性能。建议提前排查一下上行干扰情况，正常情况下底噪在-115dbm左右。同时，D1D2也对上下行速率均有影响，测试前排查规避。

2、DL Grant

峰值测试场景：DL Grant = 1600 (时隙配比为DL : UL=8:2)

普通场景：DL Grant > 1500

DL Grant不足问题分析：

① AMBR限速：采集gNodebX2口跟踪，获取“SGNB_ADD_REQ”，观察消息中的AMBR，是否大于下行峰值速率要求。

② LTE异频GAP测量导致NR侧GAP测量引起调度不足：排查LTE侧异频测量的原因，对不合理的测量事件关闭。

③ 多用户调度影响分析：M2000-> Users Statistic Monitoring 排查测试在线用户数情况，是否存在多用户同时测试。

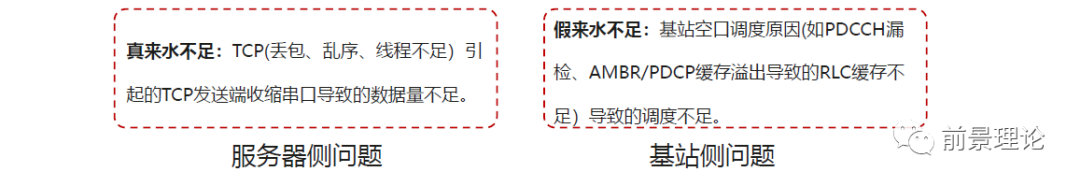

④ 来水不足：“真假来水不足”

通过灌包/抓包来确认来水不足的原因。

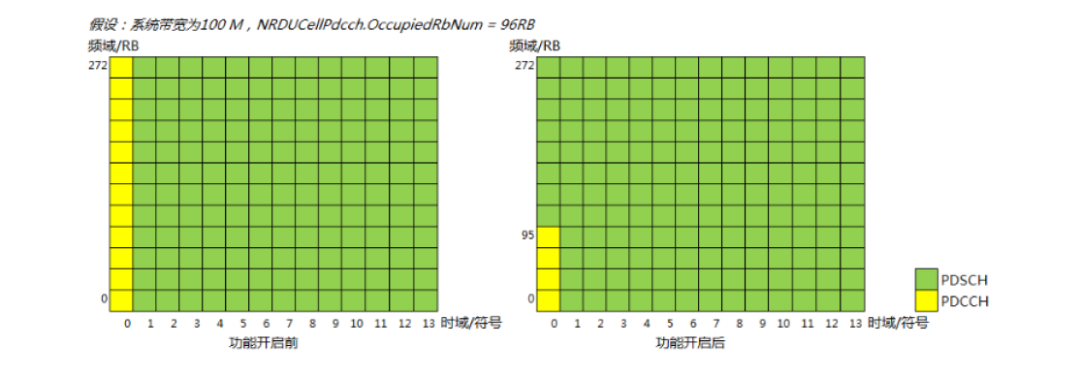

3、DL RB

峰值测试场景：DL RB 约265RB/slot

普通场景：DL RB > 260 RB/slot

DL RB不足问题分析：

① 多用户影响：M2000-> Users Statistic Monitoring 排查测试在线用户数情况，是否存在多用户同时测试。

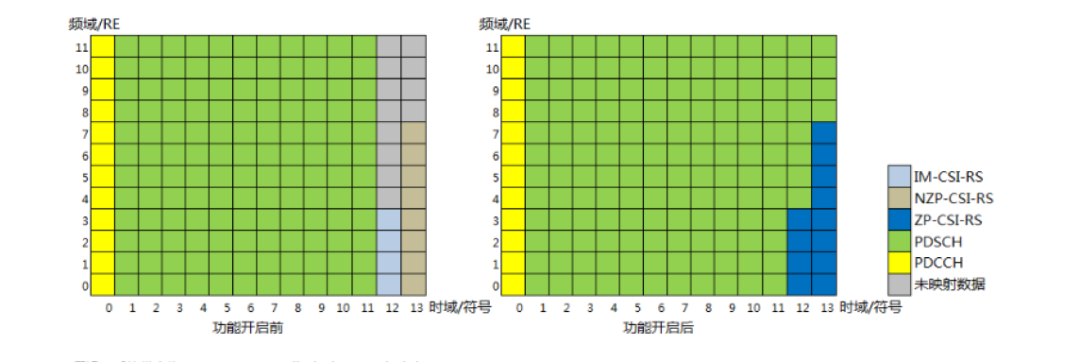

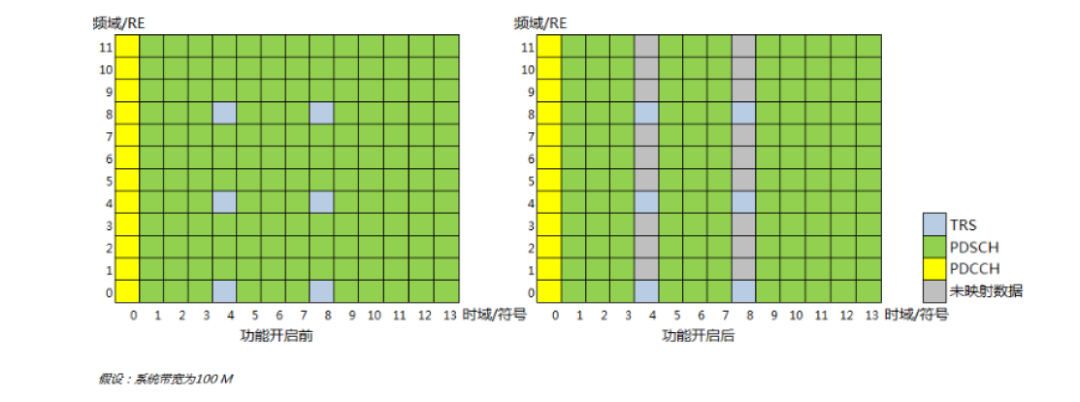

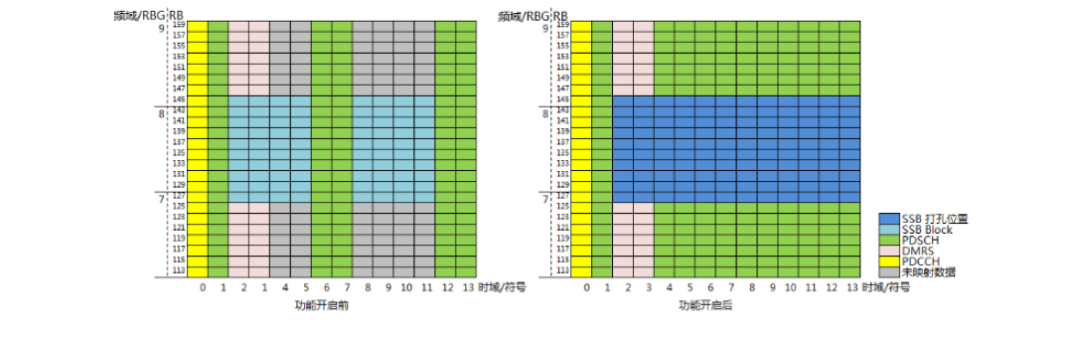

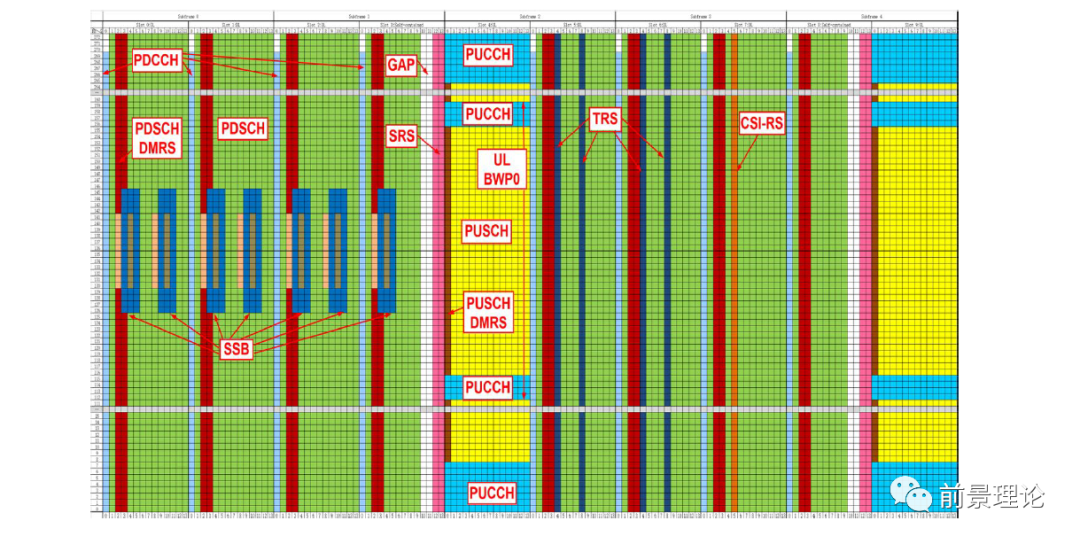

② Ratematching开关：CSI-RS Ratematch(1)，TRS Ratematch(1)，PDCCH Ratematch(0)，SSB Ratematch(0)

4、MCS

峰值测试场景：MCS ≥ 26 IBLER =0

普通场景：MCS ≥ 20 IBLER收敛于10%

MCS较差原因分析：

① 选点位置：RSRP，多径环境，邻区。

② 空口质量差：检查小区RSRP和SINR的值，排查覆盖问题和干扰问题。（邻区干扰&D1D2干扰）

③ CQI未上报：若SRS未上报，则不会上报CQI，基站收不到上报的CQI时，MCS值会很低，大概4~6左右。

④ IBLER：默认IBLER收敛为10%。若Target IBLER设置太小，信道质量较差时可能无法用高级编码方式，导致MCS值低。

⑤ UL TA：上行失步造成小区内干扰，出现高误码。

信道质量良好的情况下可以将Target BLER值设低；反之，信道质量差，可以将Target BLER值设高。CQI反映信道质量，影响MCS值，CQI≥12，进行256QAM编码，7~11，进行64 QAM编码方式。

5、DL RANK

峰值测试场景：RANK=4

测试场景：RANK≥3

Rank主要受物理环境的影响，影响因素和优化方法：

① 通道校正：校验通道验证是否通过。

② 天线不平衡：不同天线RSRP差值低于4dB，最终的最差的天线RSRP会影响最终的RANK。

③ 外部干扰导致SRS SINR低：检查上行干扰情况，后台跟踪上行干扰结果。

④ RANK自适应问题：默认场景采用RANK自适应方案。若RANK低，MCS达到最大值，可提单解决。

⑤ 频繁切换：切换后RANK会变为1后再恢复，若切换频繁则无法调整回来。

⑥ 空口环境：多径场景可以达到高RANK，空旷场景RANK值较低。

▋上行参数影响因素

1、UL Grant

峰值测试场景调度：UL Grant = 400 (时隙配比为DL : UL=8:2)

普通场景：DL Grant > 380

UL Grant问题分析：

① 假上行满调度：由于上行由预调度功能，会导致“假上行满调度”，为了识别真实的上行调度次数，建议暂时关闭上行预调度（NRDUCellRsvdRsvdParam26-0）。

② 多用户调度影响分析：M2000-> Users Statistic Monitoring 排查测试在线用户数情况，是否存在多用户同时测试。

③ TCP丢包乱序：抓包查看。

④ GAP测量导致调度不足。

2、UL RB

峰值测试场景：UL RB 约208RB/slot

普通场景：UL RB > 200 RB/slot

UL RB不足问题分析：

① 多用户影响：M2000-> Users Statistic Monitoring 排查测试在线用户数情况，是否存在多用户同时测试。

② 上行非连续调度开关关闭：上行非连续调度开关关闭，导致PUSCH只能调用非连续的一段RB。

③ 远点功率受限缩RB：由于终端功率受限，默认为20db，LTE侧NsaDcUeScgUlMaximumPower参数控制NR最大发射功率，可适当考虑优化为23db。当上行路损拉大后，每个RB的功率谱密度下降，MCS解调性能下降，就进入了缩RB流程，以维持基本的功率谱密度，保证上行速率。

3、MCS&BLER&RANK

峰值测试场景：MCS ≥ 26 IBLER =0 UL RANK=1

正常测试场景：MCS ≥ 20 IBLER收敛于10% UL RANK=1

MCS&BLER问题分析：

① 上行干扰：可以在基站侧跟踪干扰参数和公共用户级参数，正常底噪在-115dbm左右，-105dbm以上存在干扰，同时也可观察DMRS SINR值来观察。附近有接入D1D2的4G终端做上行业务时也会产生干扰，应当注意排除。

② 测试点选择：距离AAU太近，SRS功率过高，会导致AAU接收饱和，反而导致SRS SINR下降。

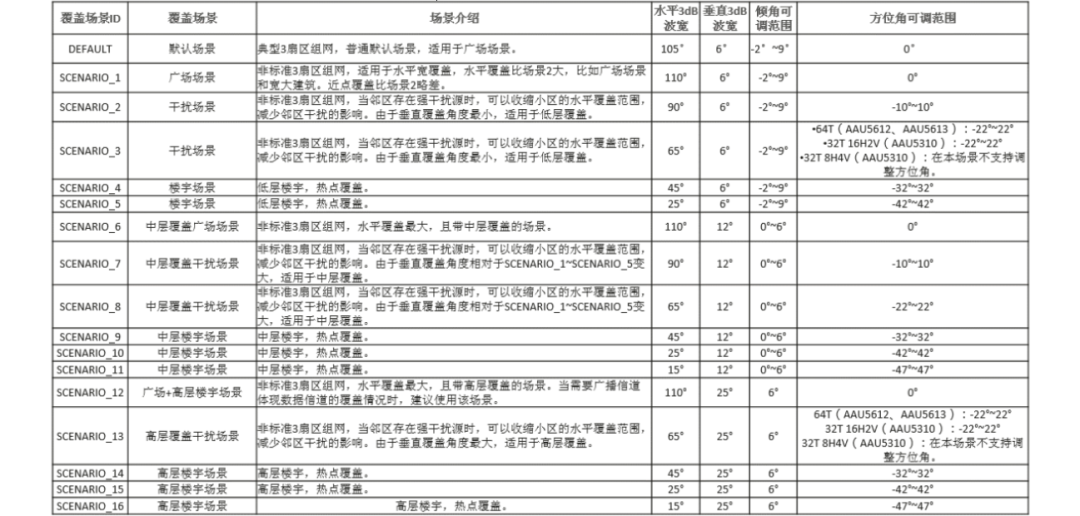

4、波束场景也会影响上下行速率

▋案例

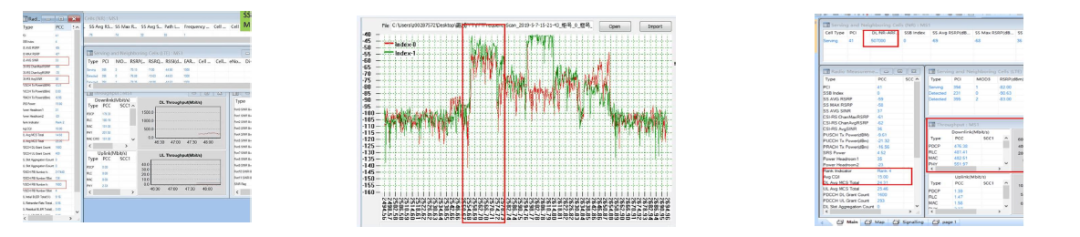

NSA组网下，新开一个60M（D4D5D6）小区需单验。一、二小区由于空口环境好，到达RANK4，因此下载速率勉强能达标。三小区由于多径环境不足，只有RANK3，下载速率低，单验不达标。观察probe指标，分析下载速率低是什么引起的。通过观察，RSRP/SINR均很好，下行调度1600，rb/slot 136，来水充足。但是CQI/DL MCS很低。一般来说MCS应该要大于24阶，但本小区只有14阶。

处理过程：怀疑有下行干扰导致终端MCS低。通过去激活小区，在后台做离线FFT扫频。发现在2555-2575抬升很明显，为联通D6的干扰。

解决方案：临时规避下，把NR 60M（2515-2575）带宽改成NR 40M（2515-2555）带宽，避免后20M被联通D6干扰。带宽修改后，CQI到了15，DL MCS也从14提升到24，下载速率从140Mbps提升到476Mbps。
