▋5G UME网页登录&退出
1.UME登陆。

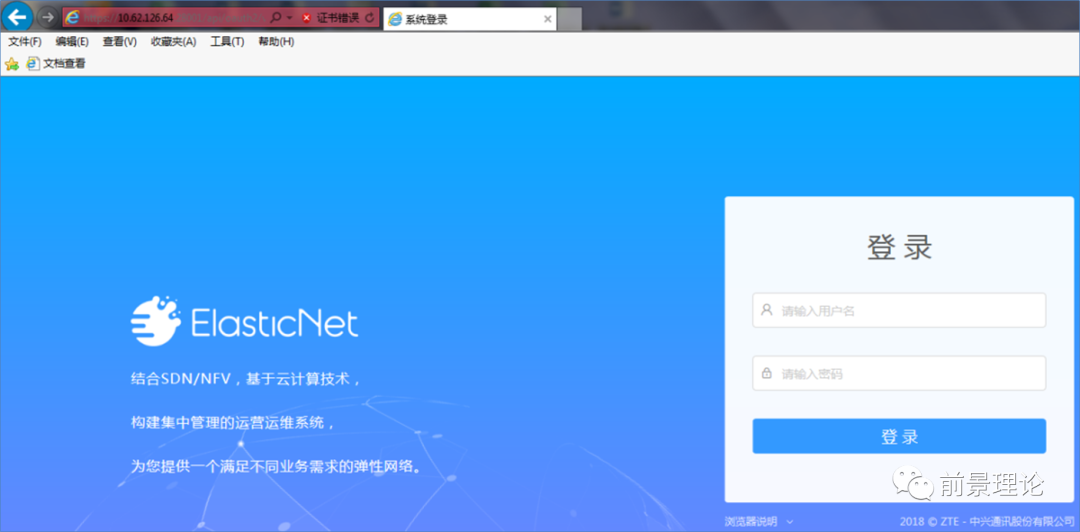

输入UME网址https://0.0.0.0:0/oes-portal/:打开登陆界面。
输入用户名、密码,点击登录。
2.UME注销。
单击网页右上角用户名称,弹出“注销”提示框,如下图所示。
点击“注销”即可退出UME。
▋打开无线配置管理

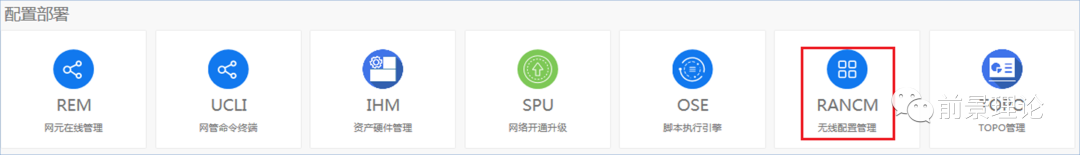

1、成功登录UME后,单击“配置部署”区域中的“RANCM 无线配置管理”,打开RANCM 无线配置管理页面,如下图所示。
在RANCM 无线配置管理页面左侧有现网配置、网元数据更新、规划区管理、邻区管理、数据核查、数据基线管理、默认值管理、模板管理、配置导出、配置工具、系统维护等11个菜单及其子菜单,单击子菜单,右侧区域显示对应的配置页面。
▋现网区配置
1、查询现网区数据

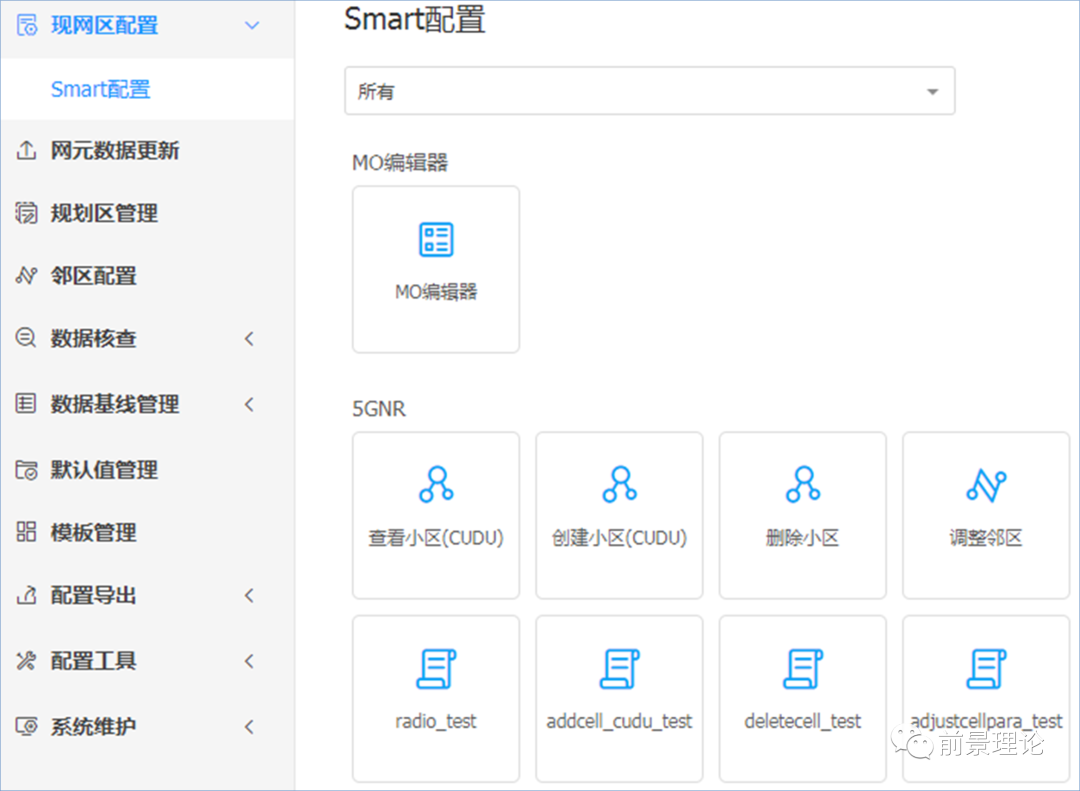

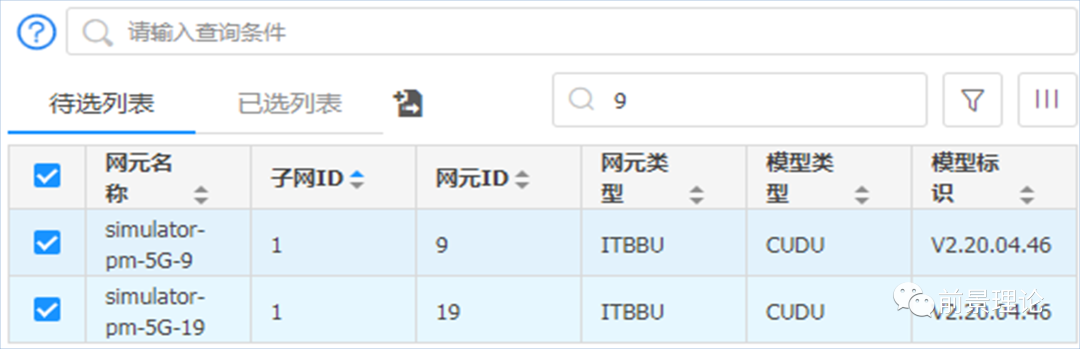

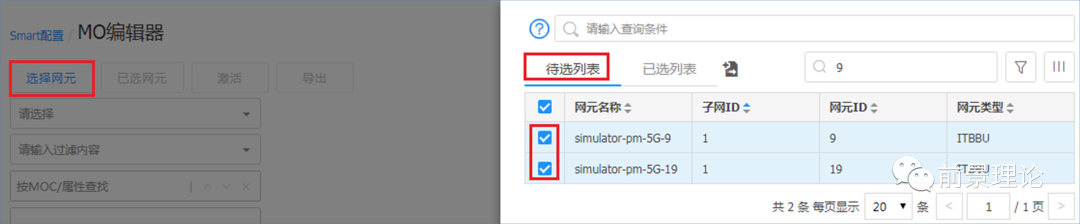

步骤一、在RANCM 无线配置管理页面中选择菜单[现网配置→Smart配置],单击MO编辑器,打开Smart配置页面,打开选择网元页面,在待选列表中勾选需要查询的网元,如下图所示。

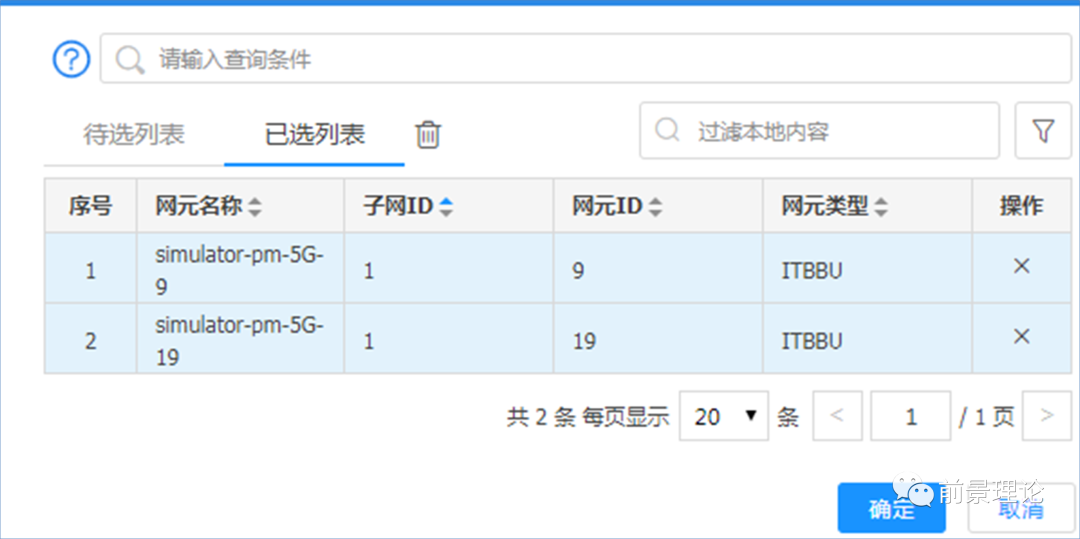

步骤二、单击已选列表,页面显示已选择的网元。

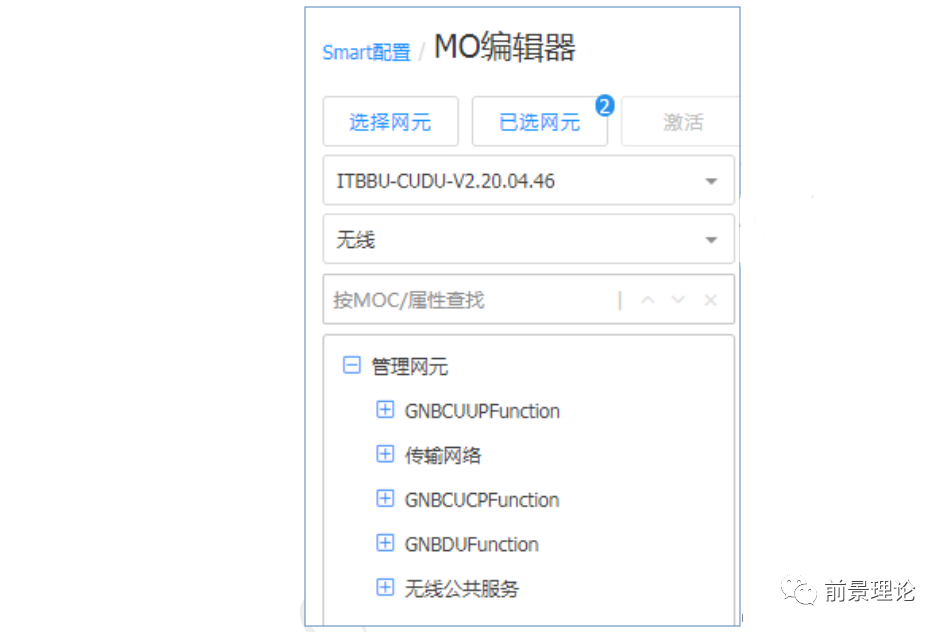

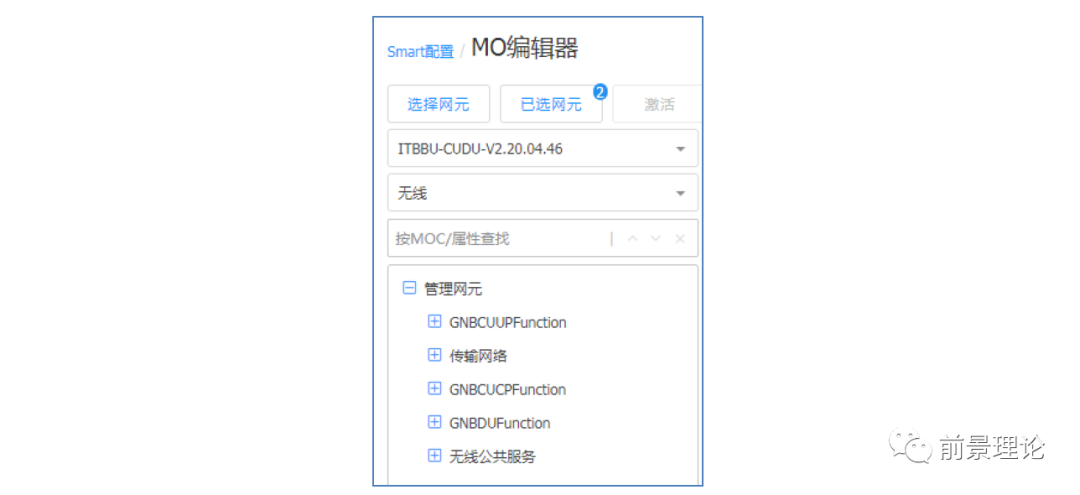

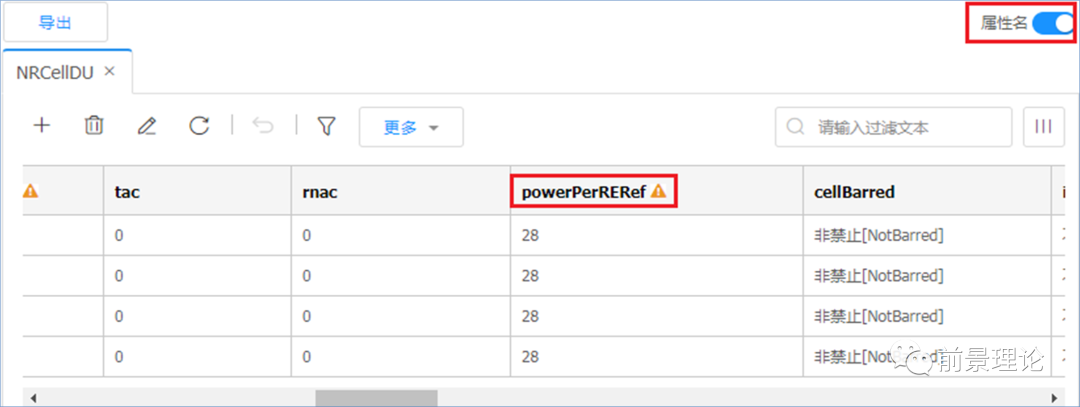

步骤三、单击确定按钮,进入MO编辑器页面,如下图所示。
步骤四、双击需要查询的MOC,查询结果显示在右侧对应页面中。可采用以下任一种方式搜索MOC。
-
在下拉菜单中选择MO需要的视图模式。
-

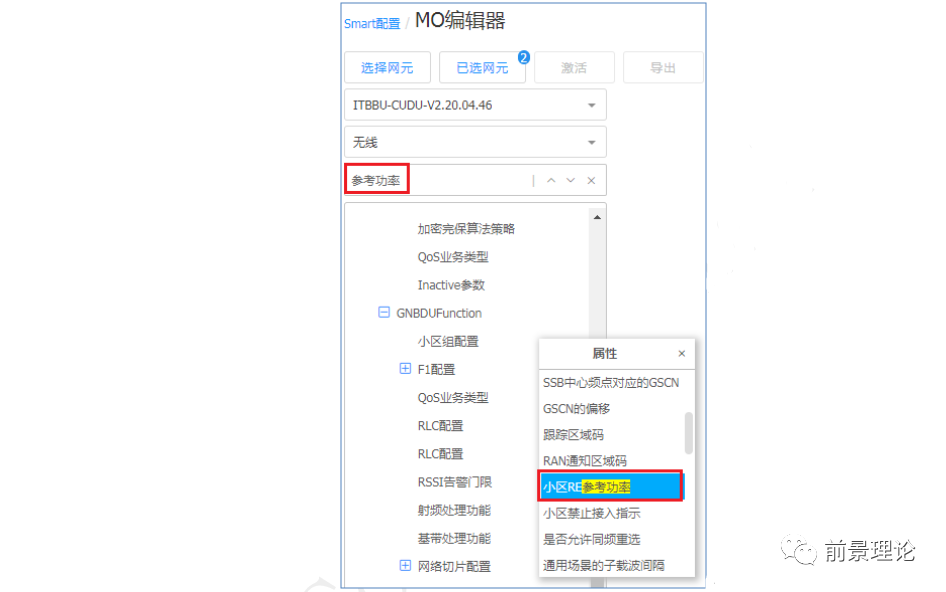

在文本框中输入MOC/属性名称,符合条件的MOC自动高亮显示在MOC中。
2、修改现网区数据
步骤一、在RANCM 无线配置管理页面中选择菜单[现网配置→smart配置→MO编辑器],打开smart配置页面,查询到需要修改的现网区网元数据。
步骤二、根据需要修改现网区数据的多少,有如下几种操作。

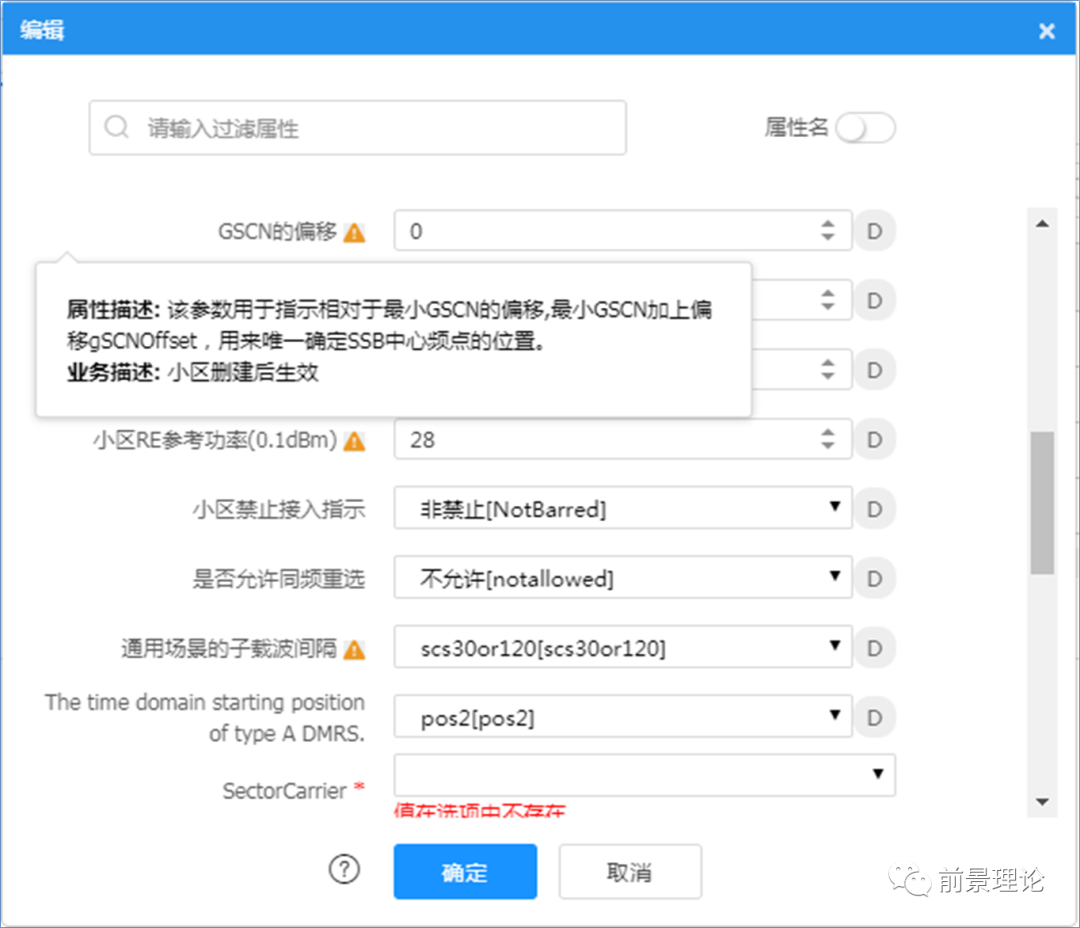

需要修改某一行数据,双击某行数据或勾选某一行网元数据,单击表格上方的 按钮,在弹出的编辑对话框中修改数据,单击确定按钮保存修改,如下图所示。

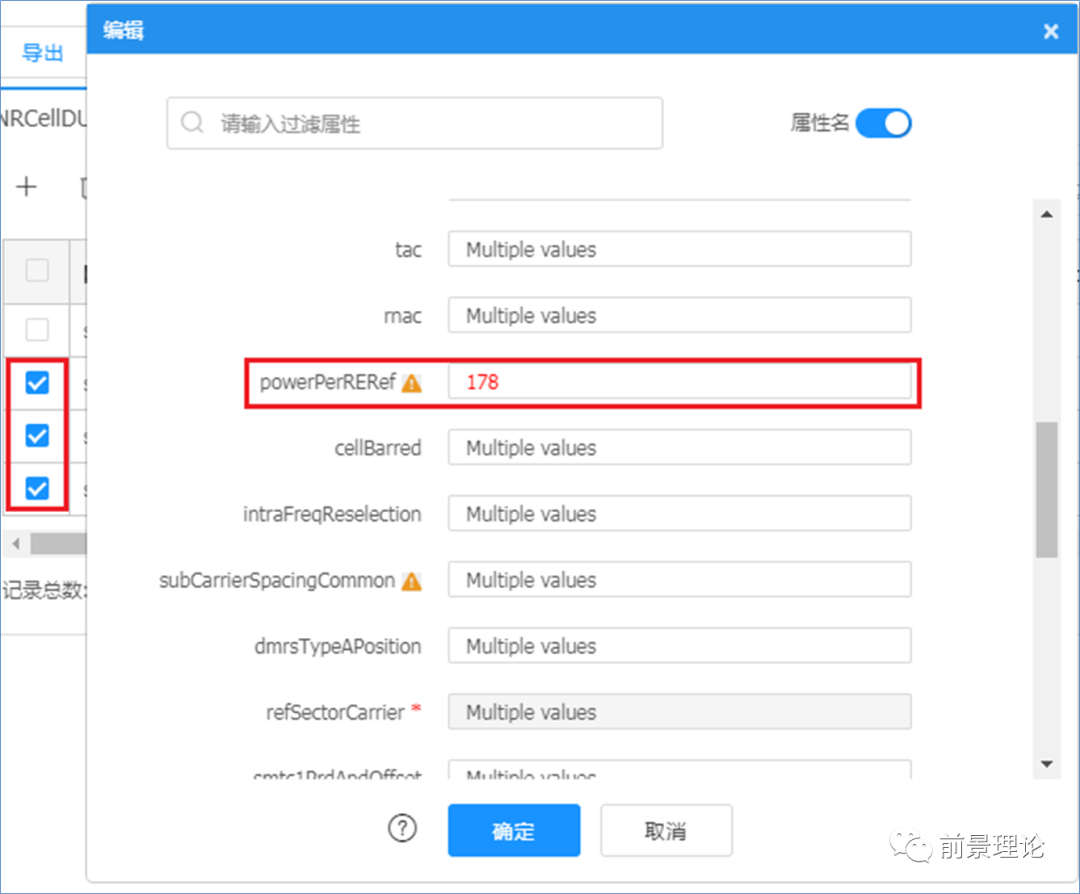

在需要将多行数据的某一个或多个属性设置为相同值时,勾选多行网元数据,单击表格上方的
按钮,在弹出的编辑对话框中修改数据,单击确定按钮保存修改,如下图所示。

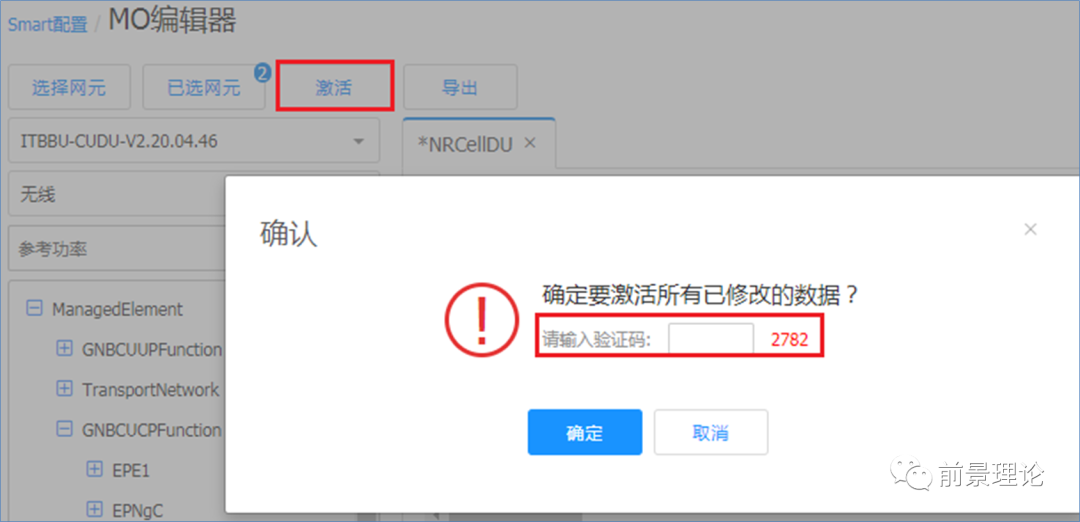

步骤三、被修改后的网元数据在表格中显示为红色,单击激活按钮,在弹出的对话框中输入验证码执行激活,在弹出的激活状态页面中查看和导出激活结果。
3、导出现网区数据

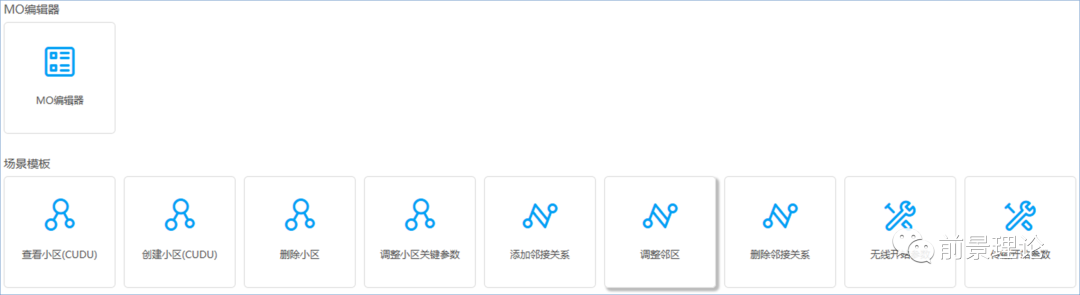

步骤一、在RANCM 无线配置管理页面中选择菜单[现网配置→数据导出],打开数据导出页面,如下图所示。

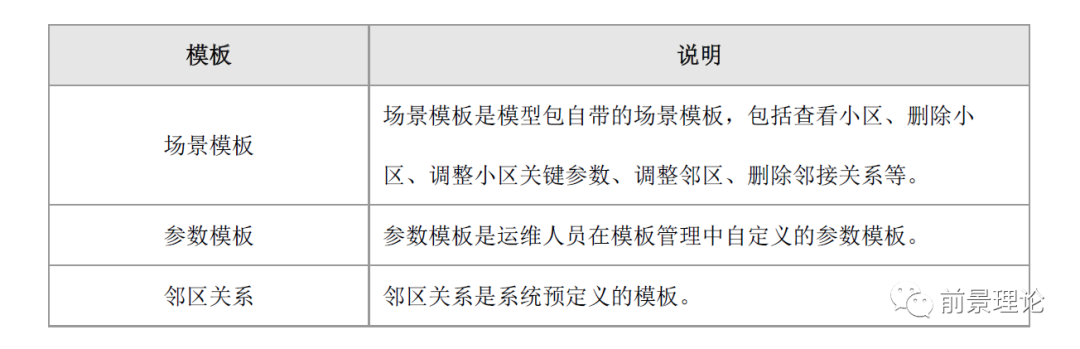

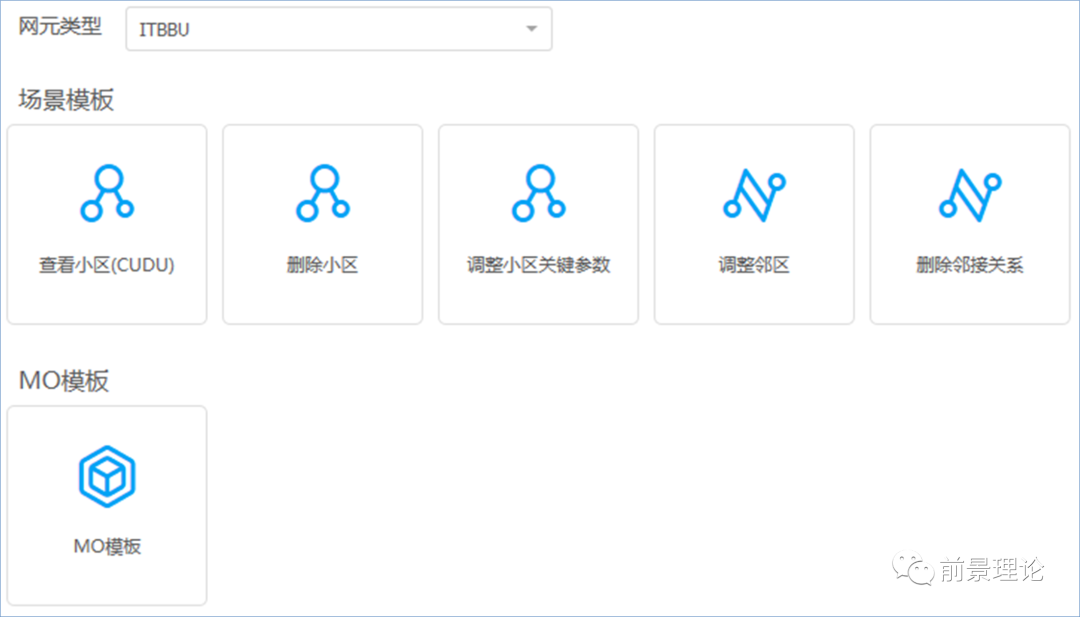

步骤二、选择网元类型和场景模板。
■ 预定义模板:预定义模板是模型包自带的场景模板,包括查看小区、删除小区、调整小区关键参数、调整邻区、删除邻接关系等。
■ 自定义模板:自定义模板是运维人员在模板管理中手动创建的MO模板。

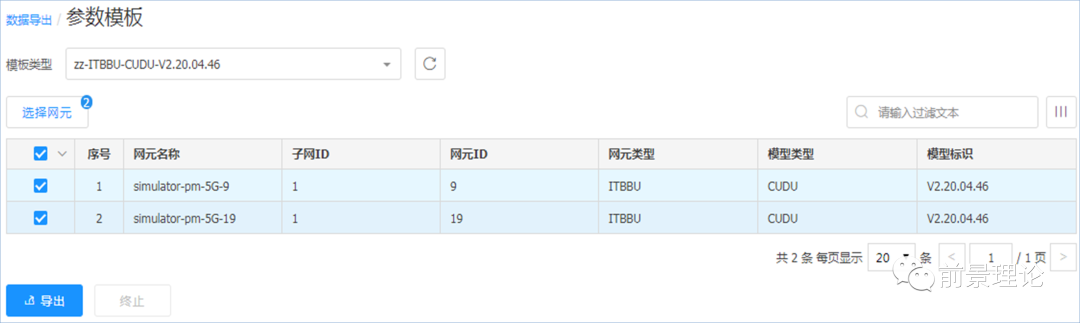

步骤三、选择模板类型,勾选需要的一行或多行网元,如下图所示。
步骤四、单击导出按钮,页面显示文件生成结果及文件名称,保存文件到本机。
▋网元数据更新

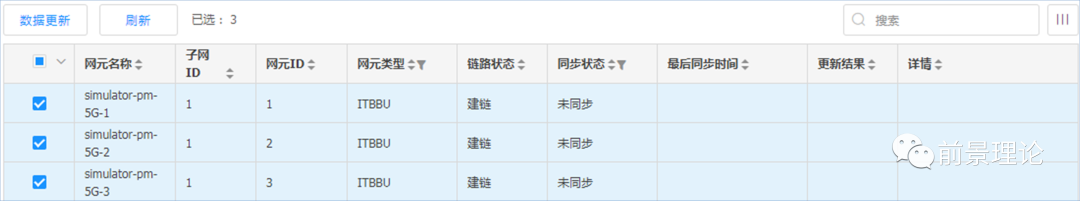

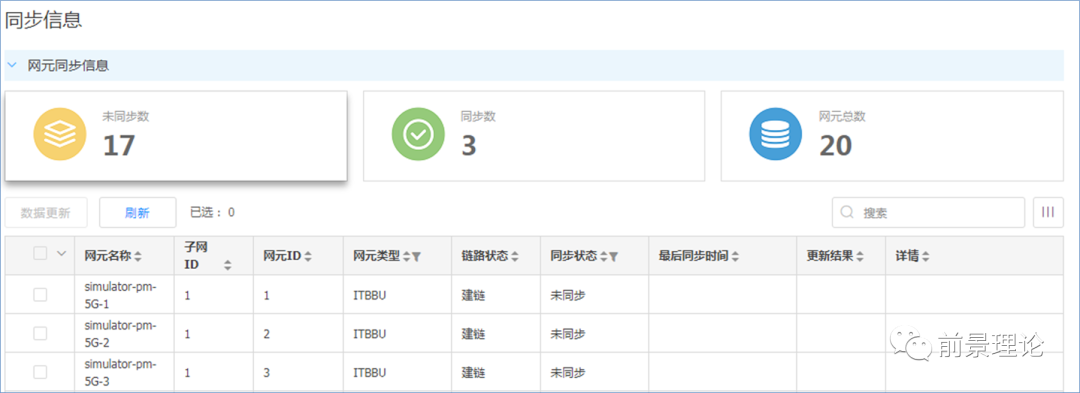

1.在RANCM 无线配置管理页面中选择菜单[现网配置→数据更新],打开数据更新页面,如下图所示。在网元同步信息区域可以单击对应按钮查看网元未同步数、同步数及网元总数列表。
2.勾选需要的网元。
3.单击更新按钮,页面显示更新结果。
▋规划区管理
1、创建规划区数据

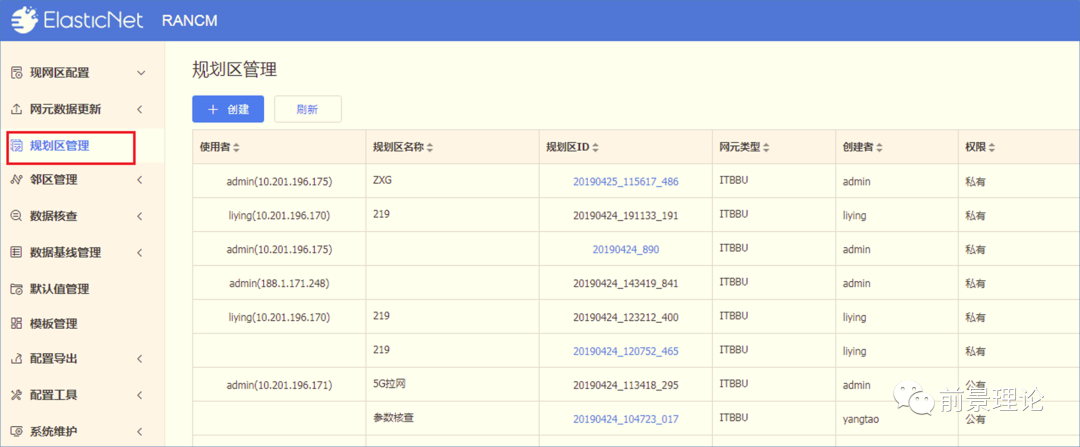

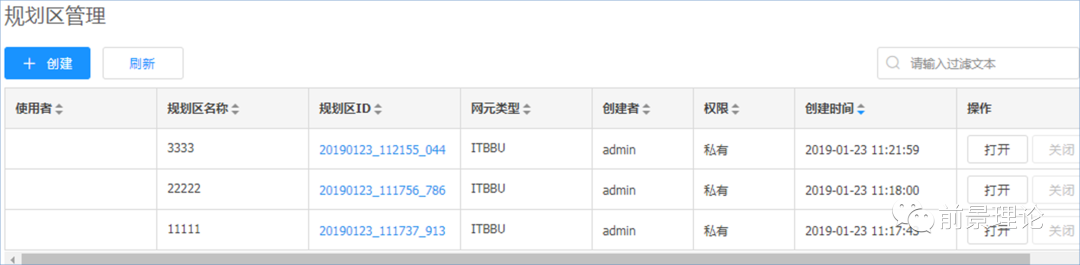

步骤1:RANCM 无线配置管理页面中选择菜单[规划区管理],打开规划区管理页面,如下图所示。
步骤2、步骤按钮,弹出创建对话框。

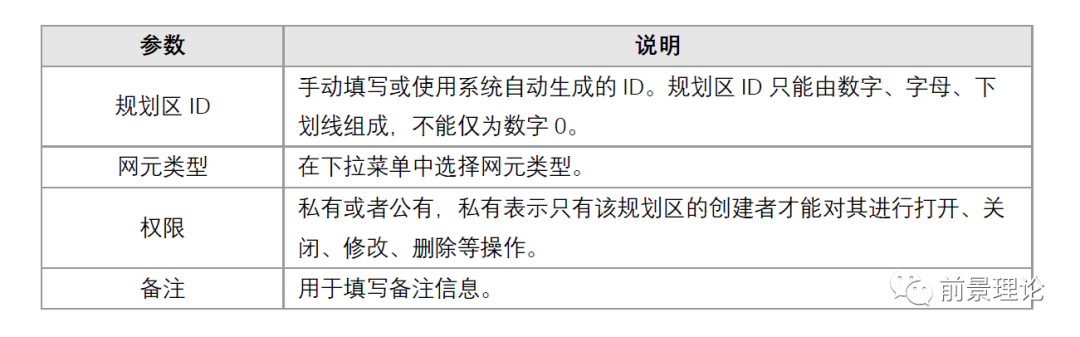

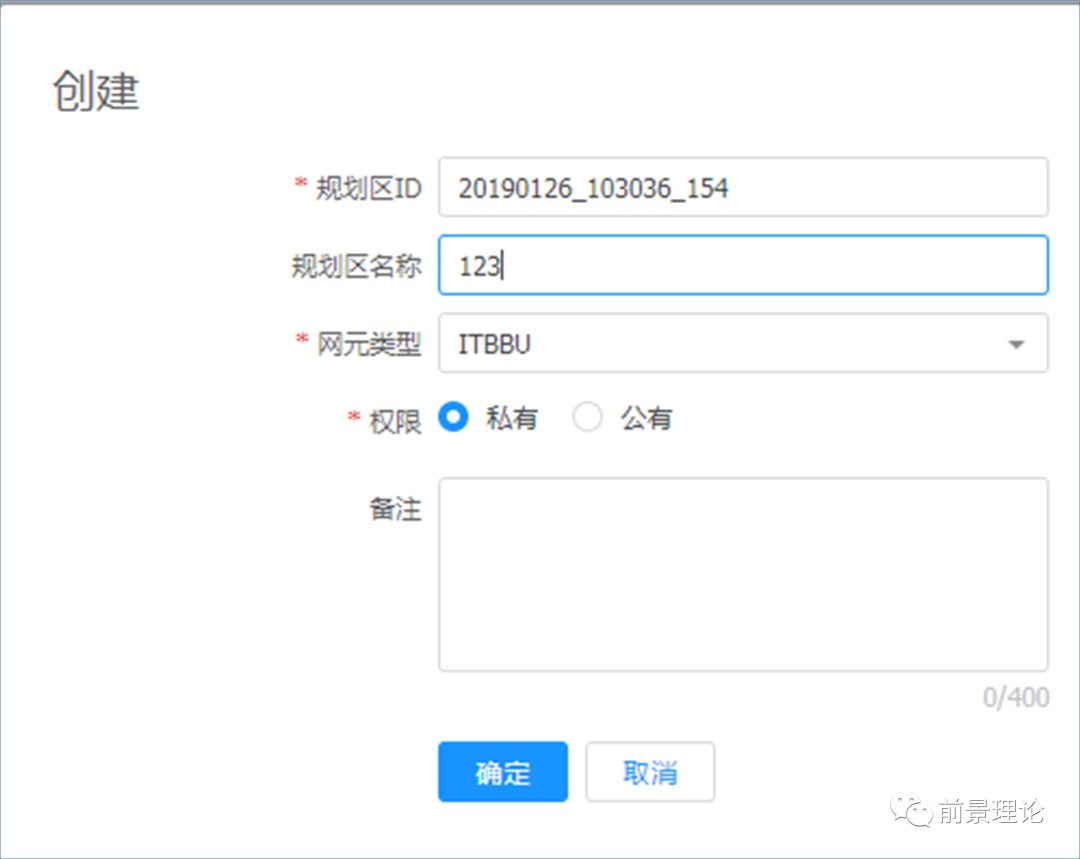

步骤3、在创建对话框中,设置规划区ID、规划区名称、网元类型、权限和备注,参数说明如下。

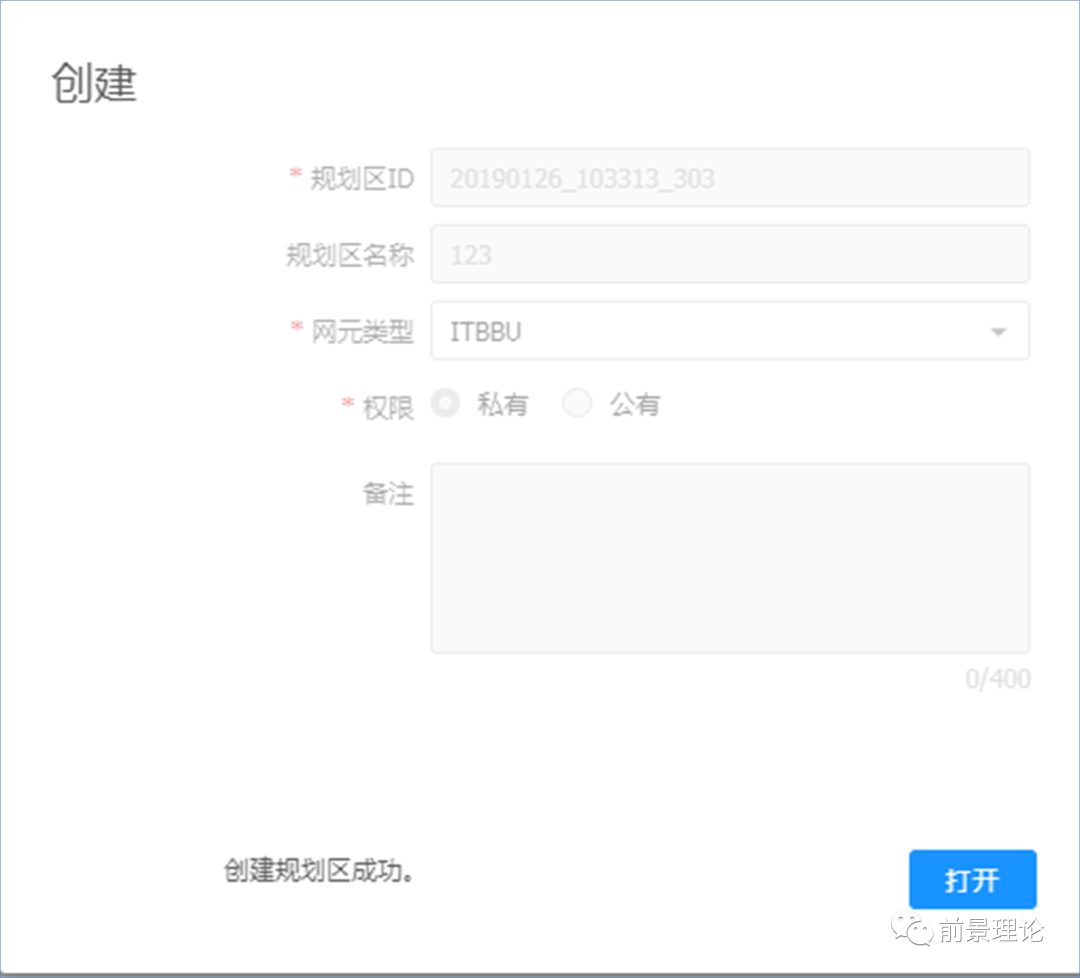

步骤4、单击创建按钮,完成规划区创建,如下图所示。
2、查询规划区数据
步骤1、在RANCM 无线配置管理页面中选择菜单[规划区管理],打开规划区管理页面。采用以下任一种方式打开需要查询的规划区,进入Smart配置页面。
-
在规划区创建成功后,单击创建对话框中的打开按钮。
-
单击规划区列表中的打开按钮。
-
单击规划区列表中的规划区ID。
步骤2、单击MO编辑器,勾选需要查询的网元。
步骤3、单击已选列表,页面显示已选择的网元。
步骤4、单击确定按钮,进入MO编辑器页面,如下图所示。
步骤5、双击需要查询的MOC,查询结果显示在右侧对应页面中。可采用以下任一种方式搜索MOC。
-
在下拉菜单中选择MO需要的视图模式。
-
在文本框中输入MOC/属性名称,符合条件的MOC自动高亮显示在MOC中。
3、规划区数据修改
步骤1、导出规划区数据方式与导出现网区数据方式一样。

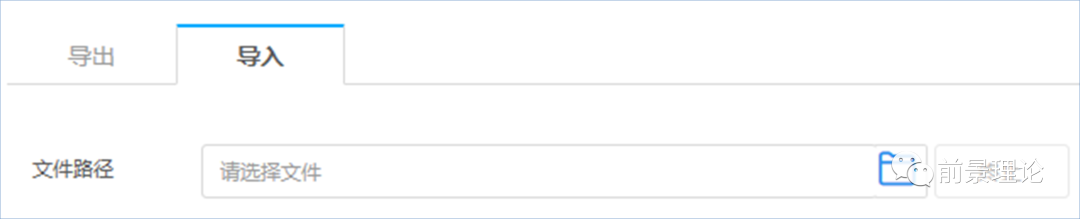

步骤2、导入模板数据文件,单击导入,打开导入页面,如下图所示。
步骤3、单击,在文件路径中选择修改过的模板文件,自动导入已修改的MO数据到系统中。
▋数据核查
1、数据比较
步骤1、在RANCM 无线配置管理页面中选择菜单【数据核查→数据比较】,打开数据比较页面,如下图所示。
步骤2、根据需要进行如下比较。

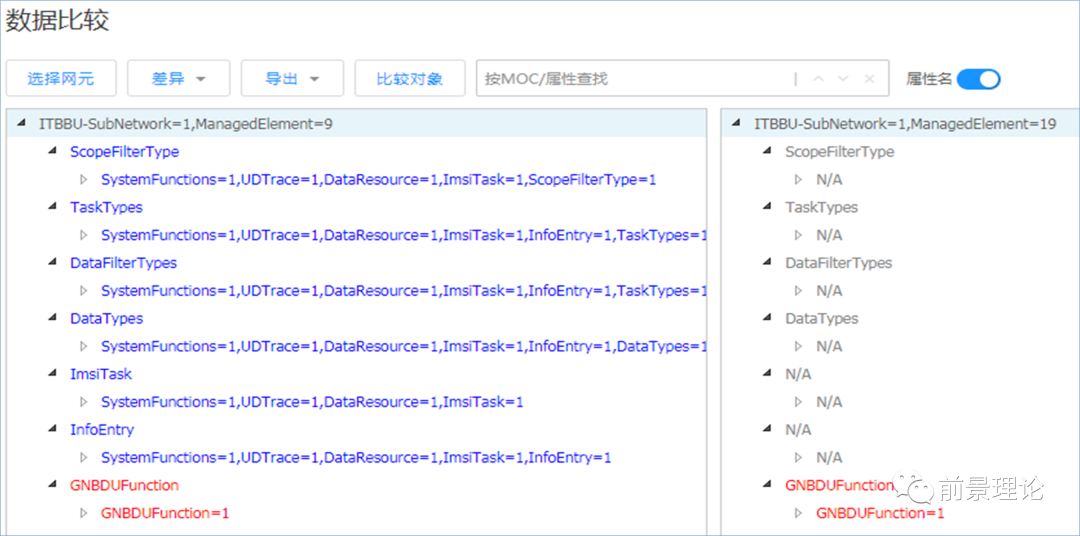

比较不同(两个)网元在现网区保存的数据:勾选两行网元数据,打开比较页面,查看现网区两个网元之间的参数差异,有差异的数据显示为红色,如下图所示。
-> 红色字体为修改过的数据。
->有删除线标识的为已删除的数据。
->蓝色字体为新增的数据。
2、一致性检查

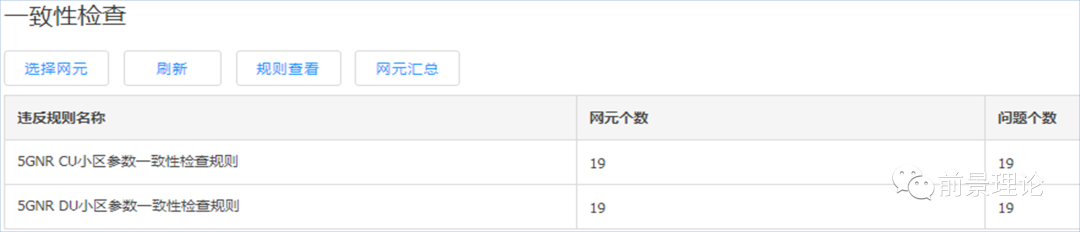

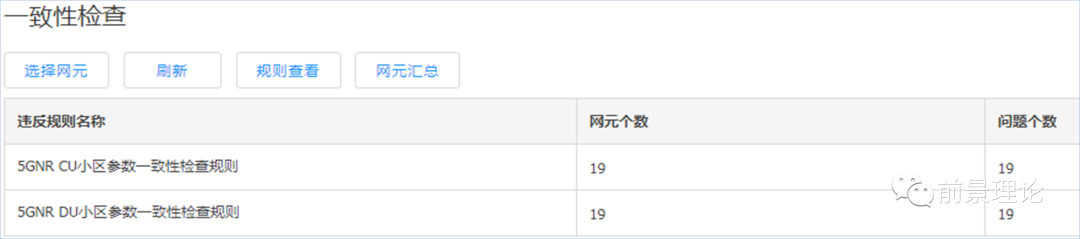

步骤1、在RANCM 无线配置管理页面中选择菜单【数据核查→一致性检查】,打开变更查看页面,如下图所示。
步骤2、单击选择网元按钮,进入选择网元页面,在待选列表中勾选需要查询的网元。
步骤3、单击已选列表,页面显示已选择的网元。
步骤4、击确定按钮,页面显示检查结果。
如果不选择网元,则页面显示全部不一致的网元数据。
3、数据变更查看

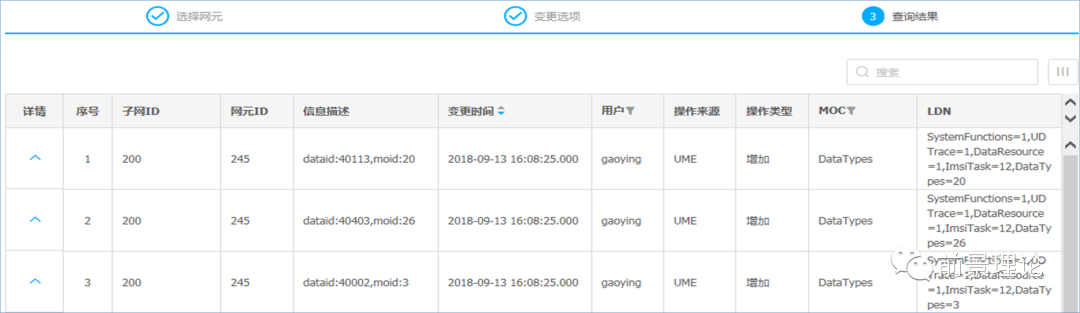

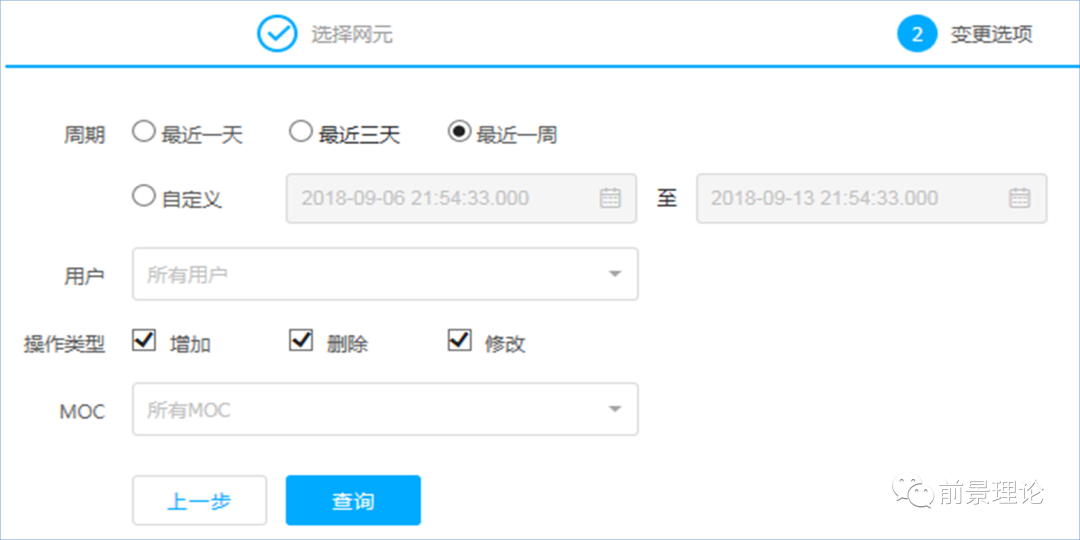

步骤1、在RANCM 无线配置管理页面中选择菜单【数据核查→网元变更查看】,打开变更查看页面,如下图所示。
步骤2、选择需要查询的网元和查询的时间周期,单击查询按钮,即可查看网元数据变化。
▋基线参数比较
1、基线参数管理

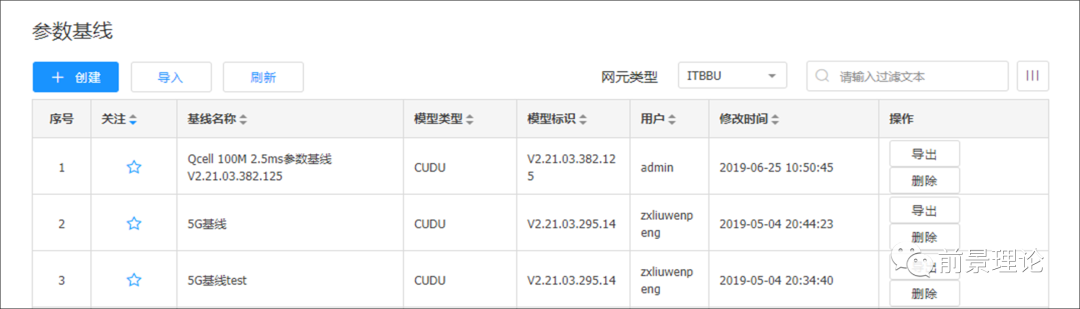

步骤1、在RANCM 无线配置管理页面中选择菜单【基线参数管理→基线参数】,打开变更查看页面,如下图所示。
步骤2、点击将性能团队发布的基线文件导入。

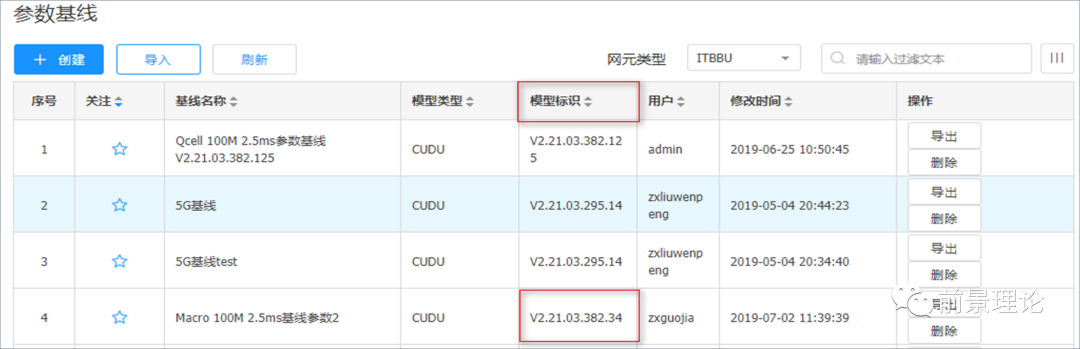

步骤3、 基线文件导入成功后会在界面出现已经导入成功的基线问题,模型标识表明基线文件适应的基站软件版本,如下图所示。
2、基线参数比较
步骤1、在RANCM 无线配置管理页面中创建规划区,左侧菜单选择【基线参数比较】,如下图所示。

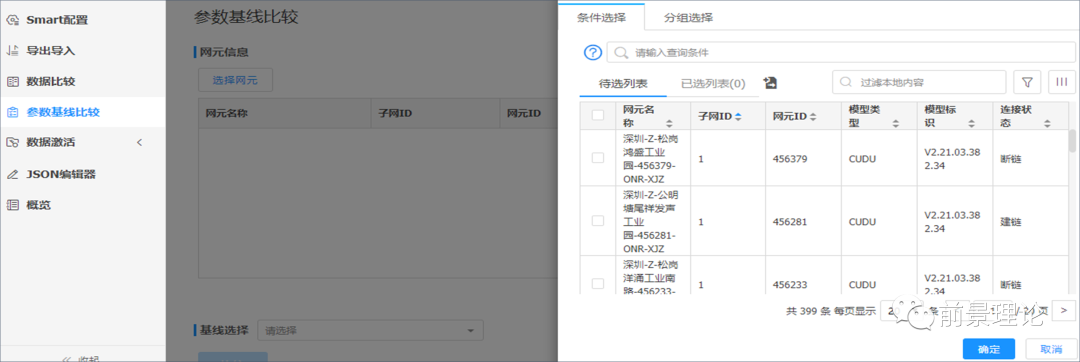

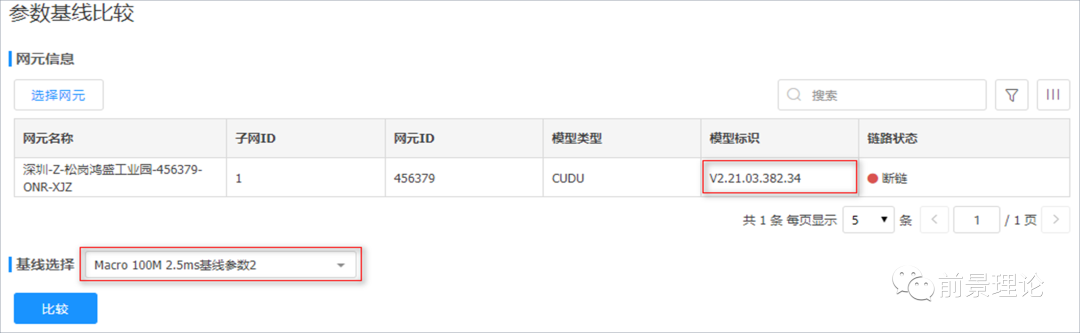

步骤2、选择需要对比参数的网元后,在基线选择窗口中会出现模型标识对应的可选基线参数模板,如下图所示。

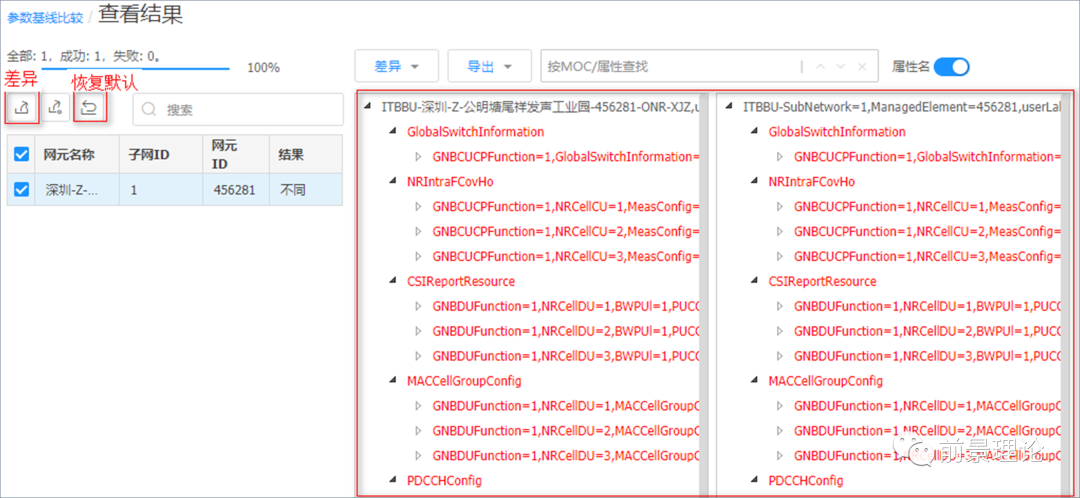

步骤3、进行比较后右侧会显示比较结果,左侧窗口可以选择导出差异,或者选择恢复默认设置可以将网元参数与基线刷齐,或者如下图所示。
▋模板管理
1、创建模板

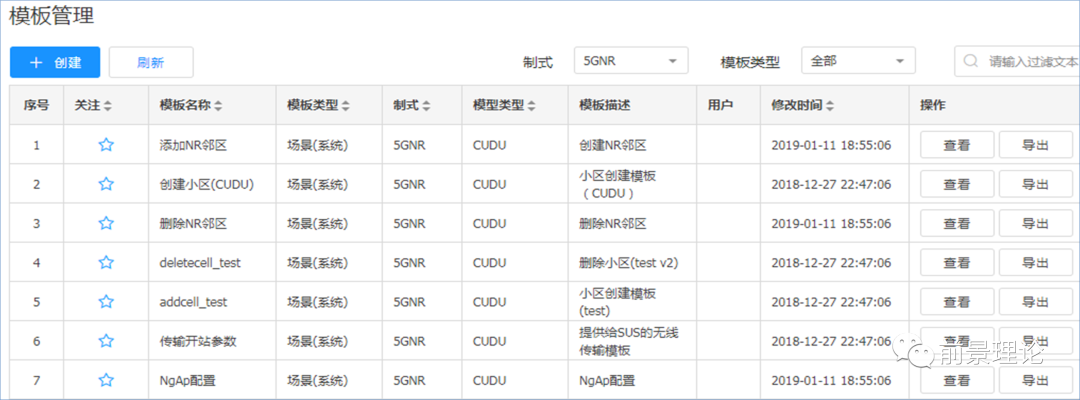

步骤1、在RANCM 无线配置管理页面中选择菜单【模板管理】,打开模板管理页面,如下图所示。

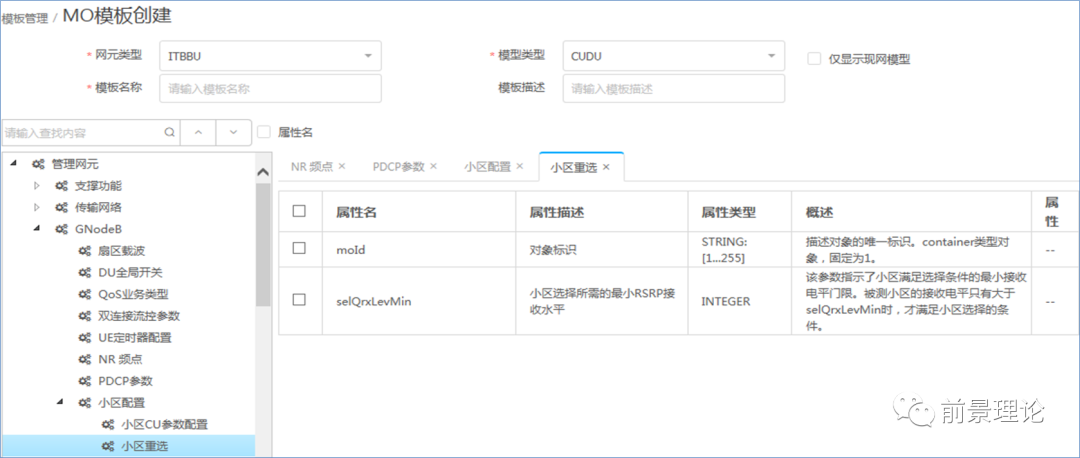

步骤2、单击按钮,打开MO模板创建页面。
步骤3、选择网元类型和模型类型,下方显示对应网元的MOC属性,入模板ID和模板描述。
步骤4、双击MOC树节点,在页面右侧勾选MO模板文件所需的MOC的属性。
步骤5、单击保存按钮,保存MO模板文件。
▋配置导出
1、数据导出

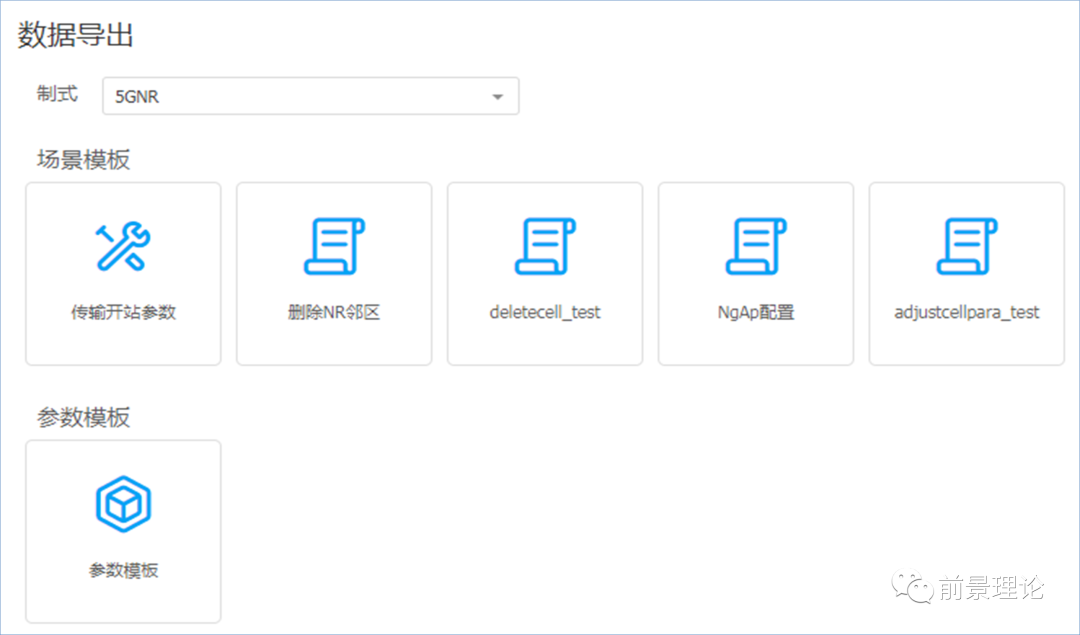

步骤1、在RANCM 无线配置管理页面中选择菜单【配置工具→数据导出】,打开数据导出页面,如下图所示。
步骤2、选择制式和模板。
步骤3、选择制式和模板。

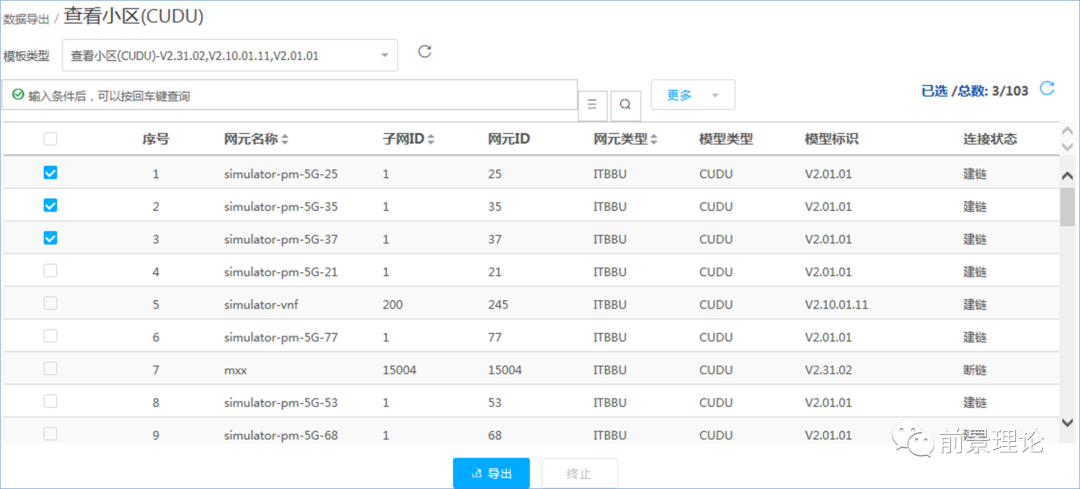

步骤4、选择模板类型,如查看小区,勾选需要的一行或多行网元。
步骤5、单击选择网元按钮,在待选列表选择网元。
步骤6、单击已选列表,页面显示已选择的网元。
步骤7、单击导出按钮,页面显示文件生成结果及文件名称,保存文件到本机。
2、报表导出

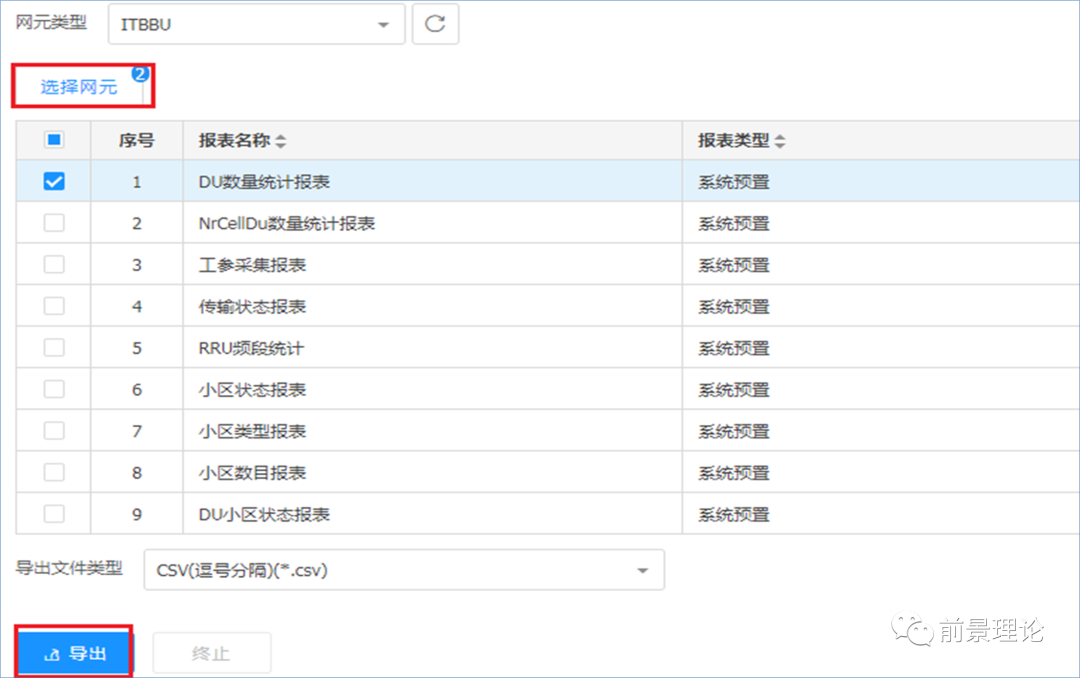

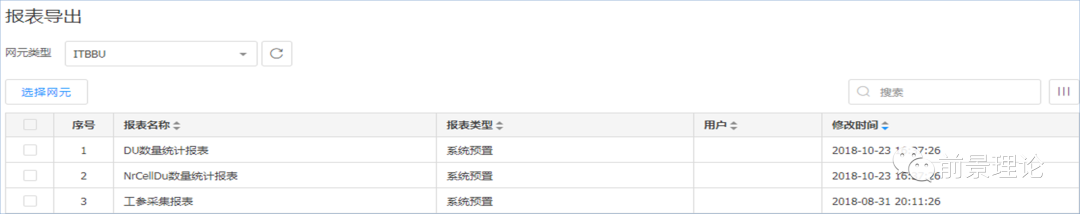

步骤1、在RANCM 无线配置管理页面中选择菜单【配置工具→配置报表→报表导出】,打开配置报表页面,如下图所示。
步骤2、选择网元类型筛选出需要的报表。
步骤3、选择导出文件类型,单击导出按钮,导出数据报表。
▋配置工具
1、网元数据备份

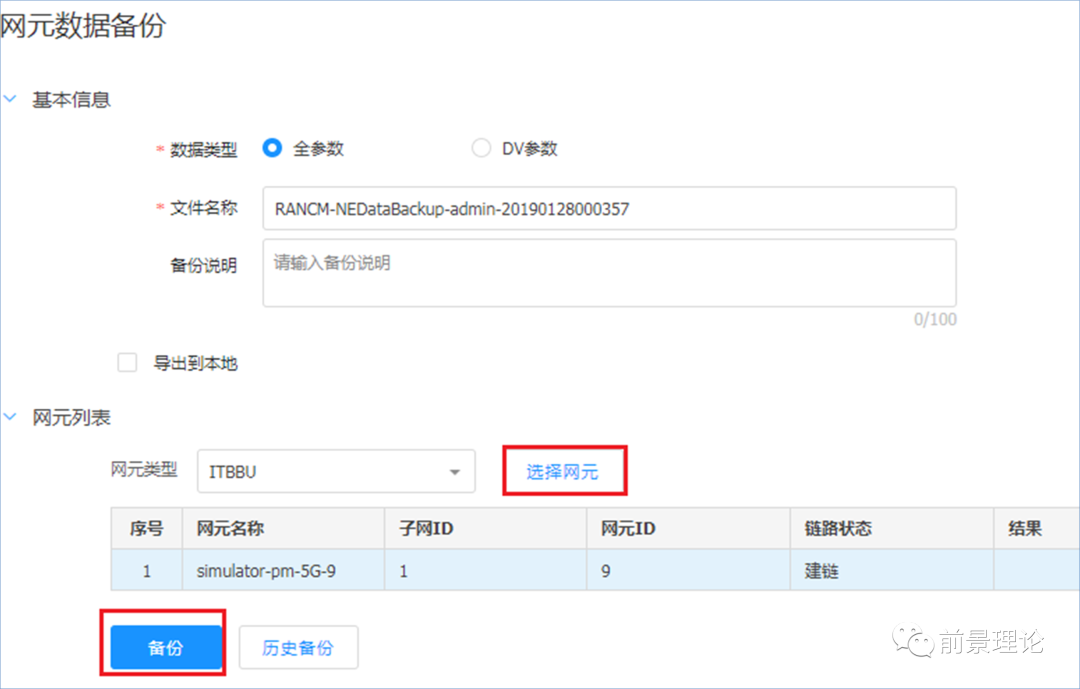

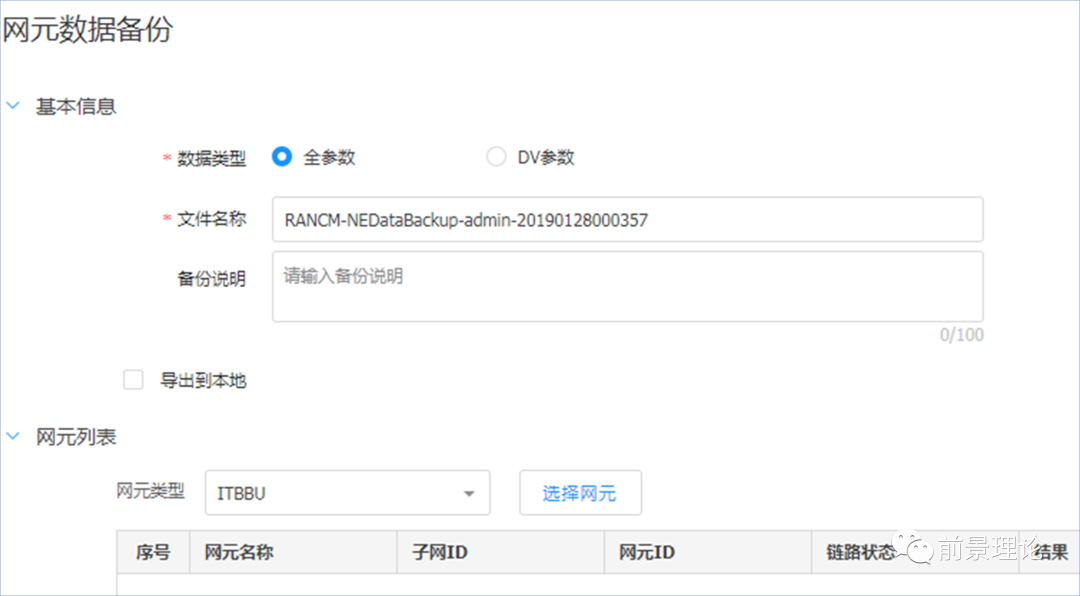

步骤1、在RANCM 无线配置管理页面中选择菜单【配置工具→网元数据备份】,打开网元数据备份页面,如下图所示:
步骤2、在基本信息区域选择数据类型,填写文件名称以及备份说明。
步骤3、在网元列表区域单击选择网元,在待选列表中选择网元。
步骤4、单击已选列表,页面显示已选择网元的信息。
步骤5、单击确定按钮,网元列表区域显示待备份的网元。
步骤6、单击备份按钮,页面显示备份进度和结果。
2、网元数据恢复

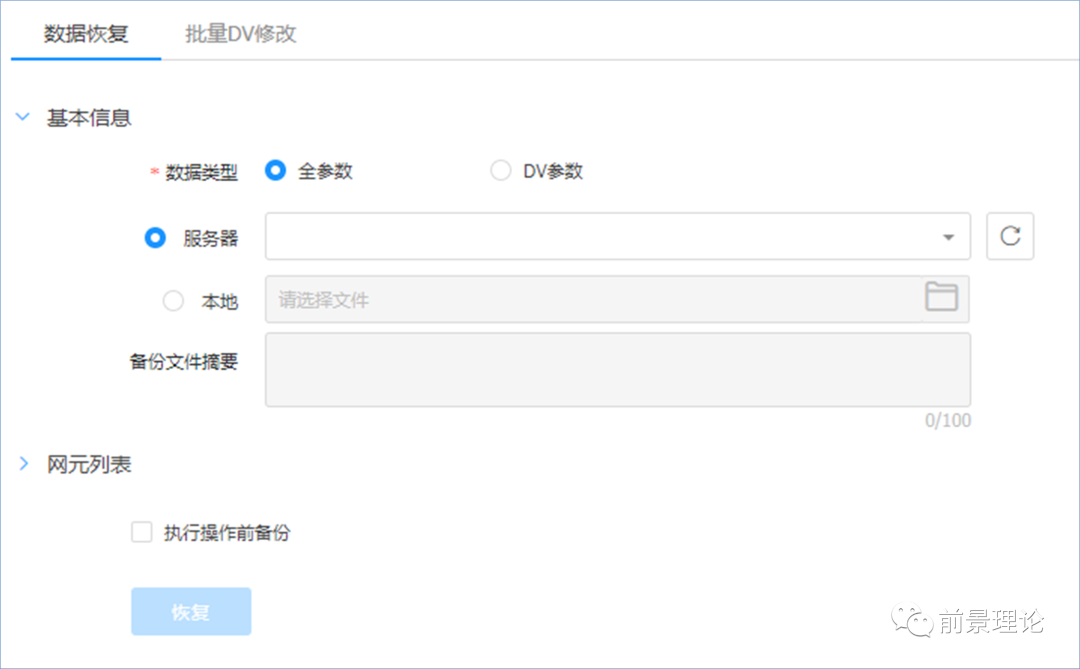

步骤1、在RANCM 无线配置管理页面中选择菜单【配置工具→网元数据恢复】,打开网元数据恢复页面,如下图所示:
步骤2、在基本信息区域选择数据类型、选择服务器或本地文件。
步骤3、在网元列表区域选择网元。
步骤4、单击恢复按钮,页面显示恢复进度和结果。
▋SCTP链路和Xnap添加
1、SCTP链路添加
步骤1、在RANCM 无线配置管理页面中选择菜单[现网配置→smart配置→MO编辑器],打开smart配置页面,选择所要添加的网元。

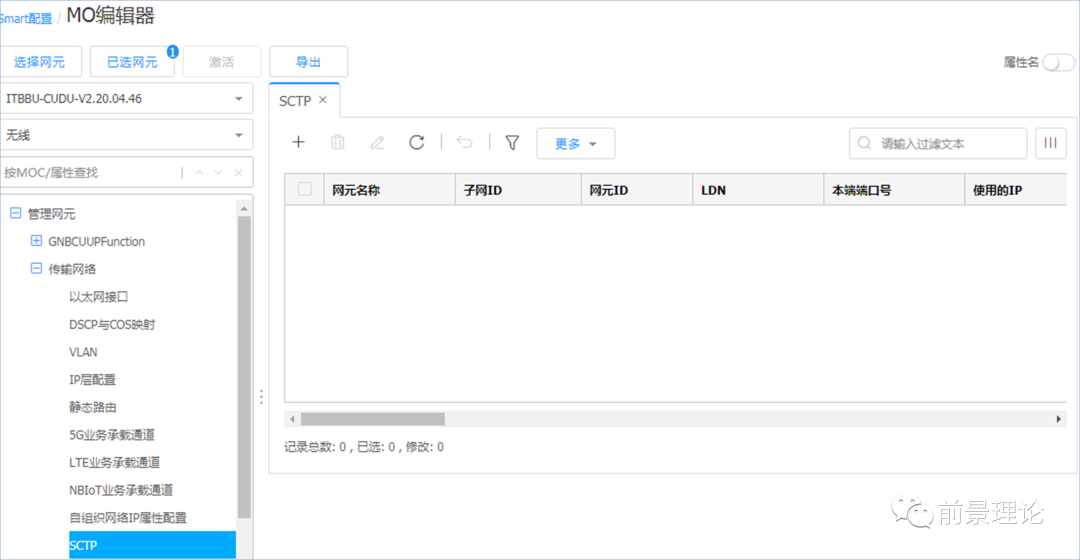

步骤2、展开【管理网元-传输网络】,双击SCTP,出现SCTP添加界面,如下图所示。

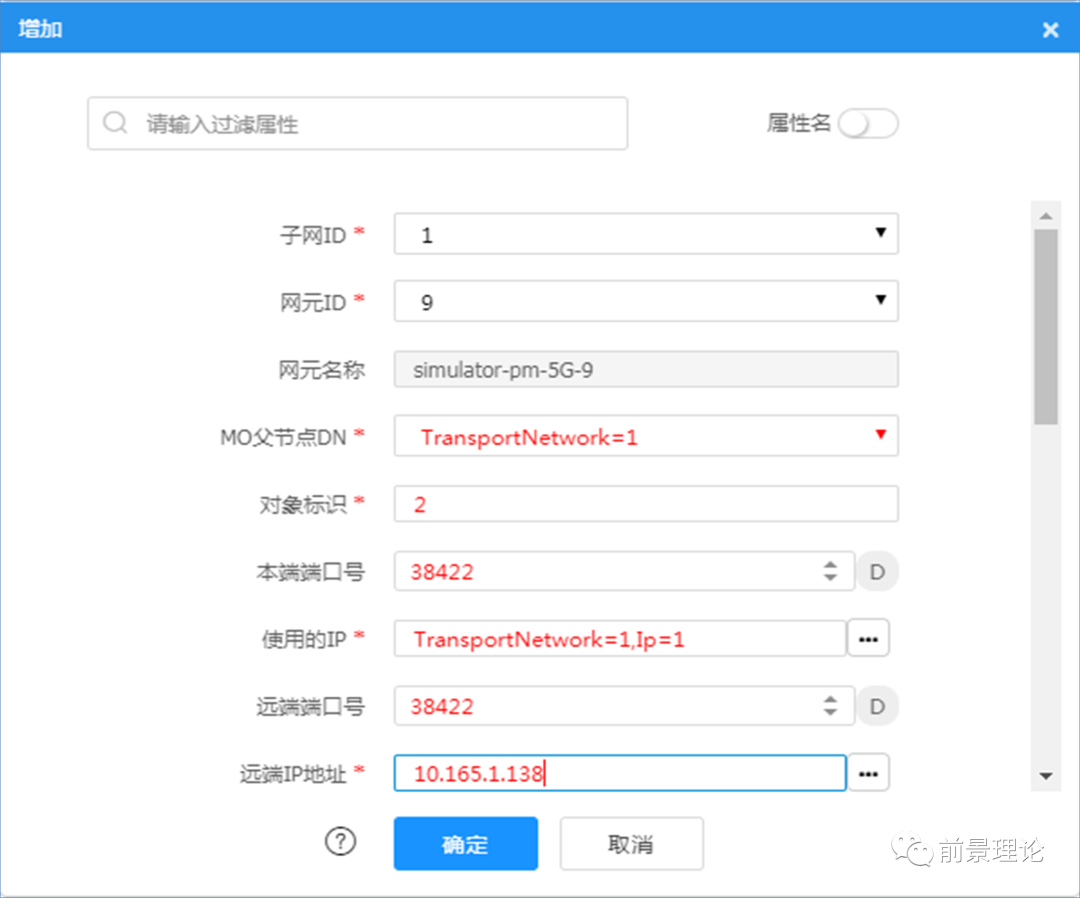

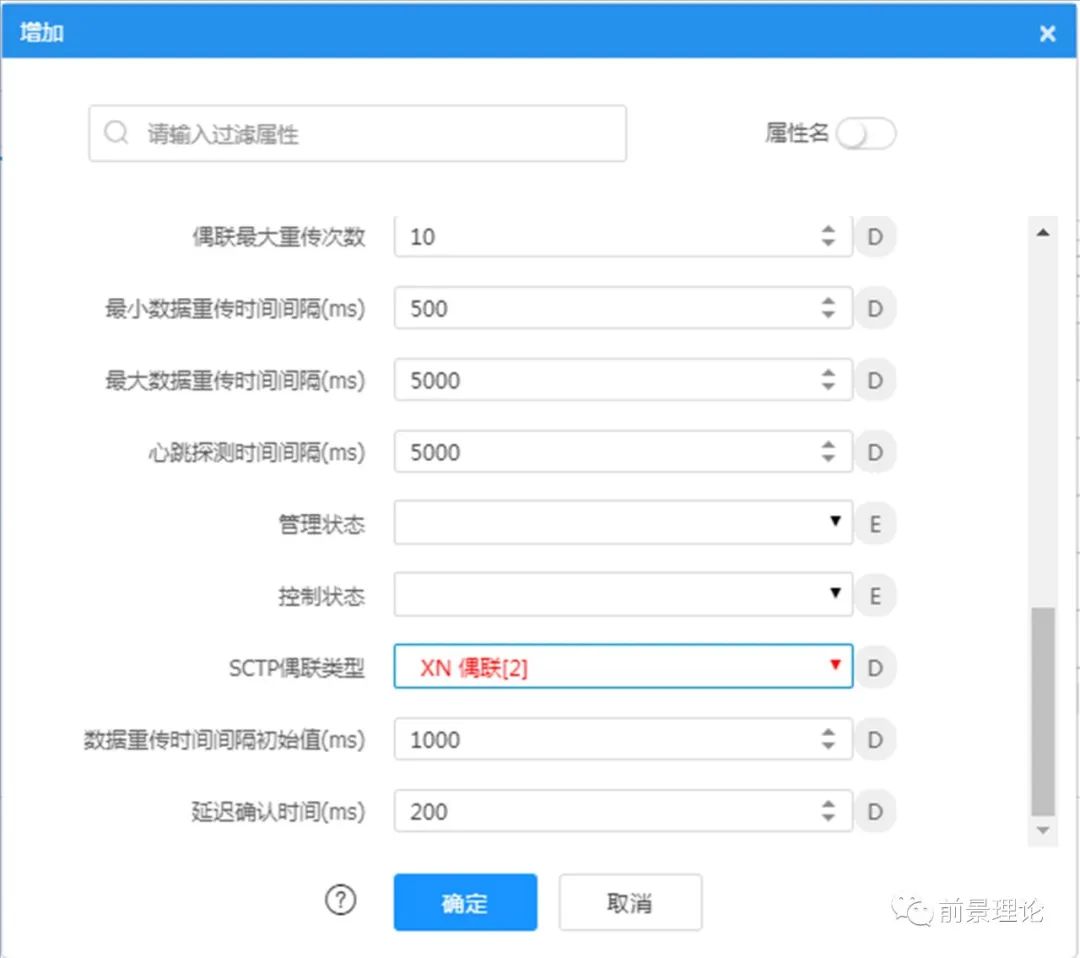

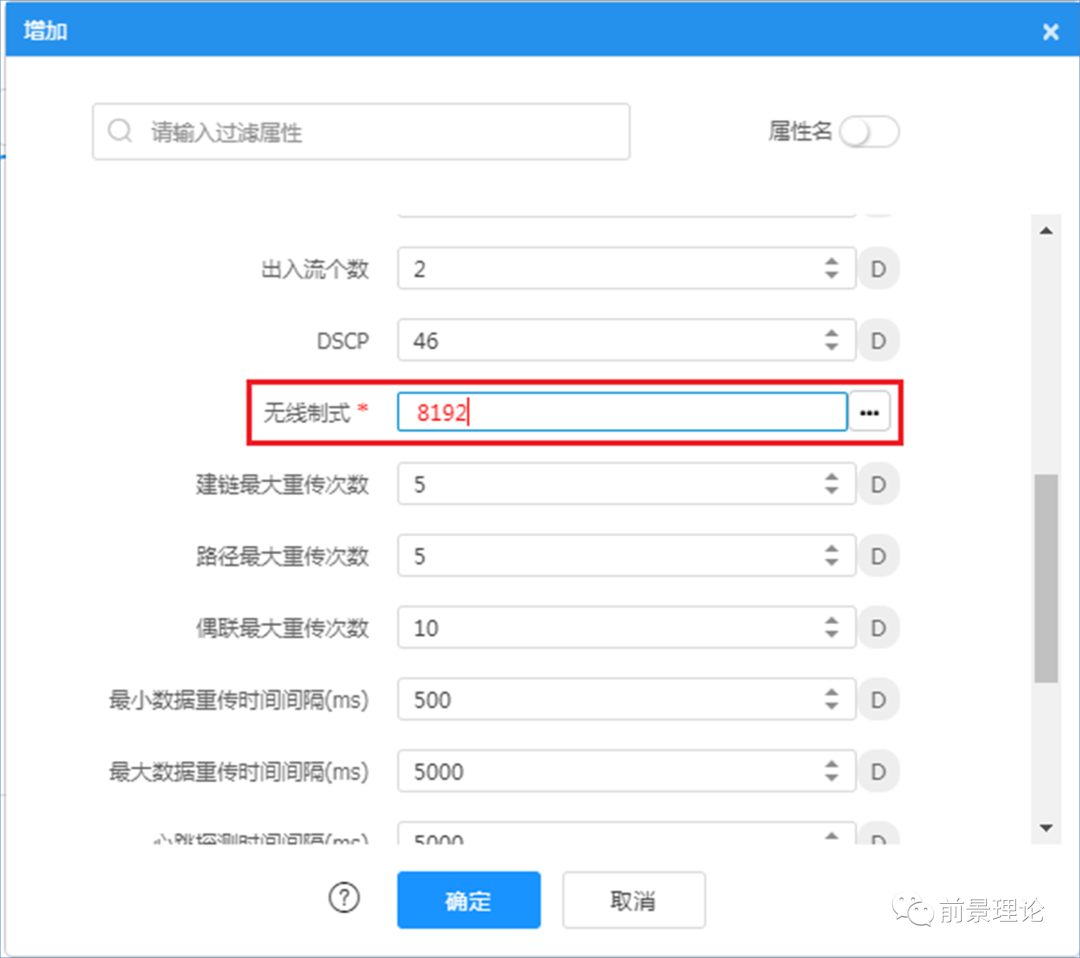

步骤3、点击,出现SCTP添加配置参数界面,如下图所示,红色部分为必填数据。其中配置XN链路,本地端口号以及远端端口号为38422;配置S1链路为38412。
步骤3、点击确定,即可完成SCTP链路的添加。
2、Xnap添加
步骤1、在RANCM 无线配置管理页面中选择菜单[现网配置→smart配置→MO编辑器],打开smart配置页面,选择所要添加的网元。

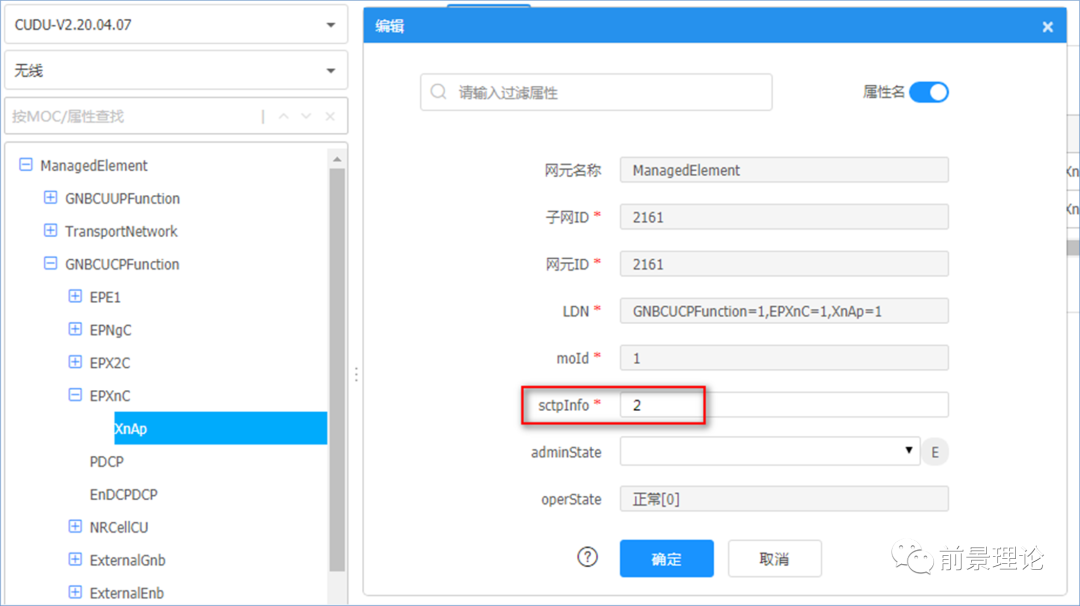

步骤2、【管理网元-GNBCUCPFunction】,双击XnAp,出现XnAp添加界面。点击 ,出现XnAp添加配置参数界面,如下图所示,红色部分为必填数据。其中sctpinfo必须与SCTP创建时“对象标识(moid)”一致。
步骤3、点击确定,即可完成XnAp的添加,打通Xn链路。
▋5G NR邻区关系配置(手动添加)
1、站内邻区关系添加
步骤1、在RANCM 无线配置管理页面中选择菜单[现网配置→smart配置→MO编辑器],打开smart配置页面。
步骤2、选择所要添加邻接关系的网元,点击确定进入MO编辑器,然后在GNBCUCPFunction→CU小区配置→邻接关系。

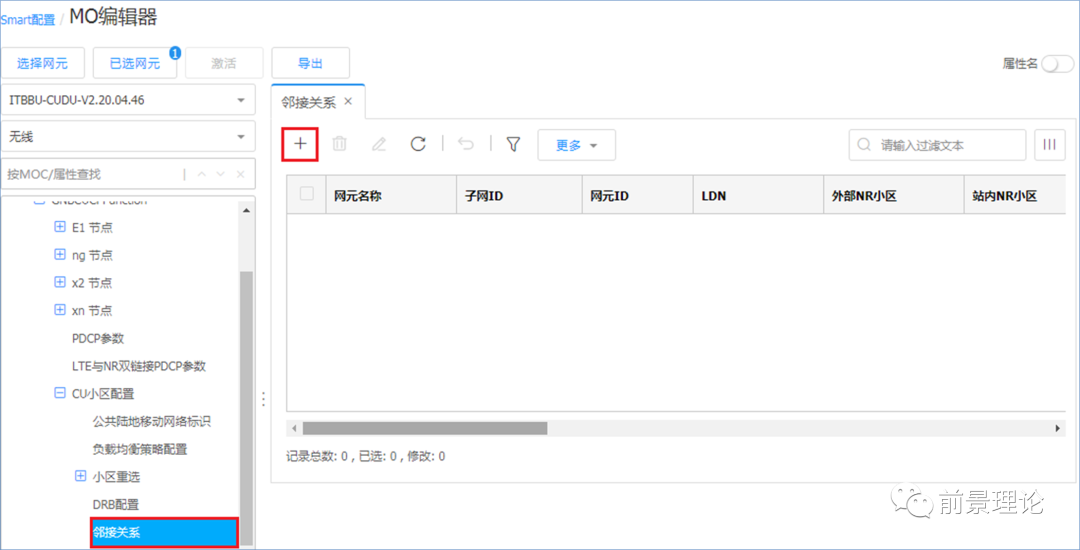

步骤3、双击邻接关系,在操作工具按钮中点击“+”,表示添加邻区。

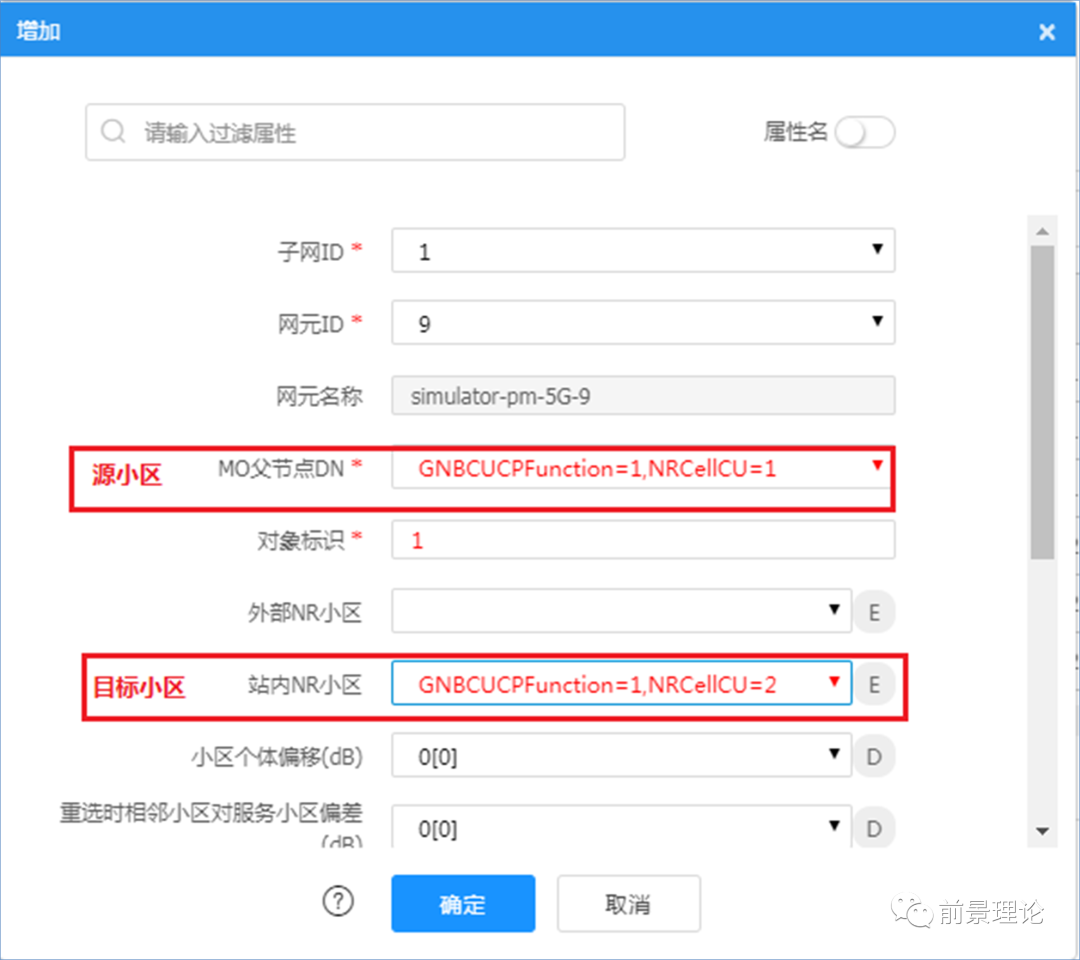

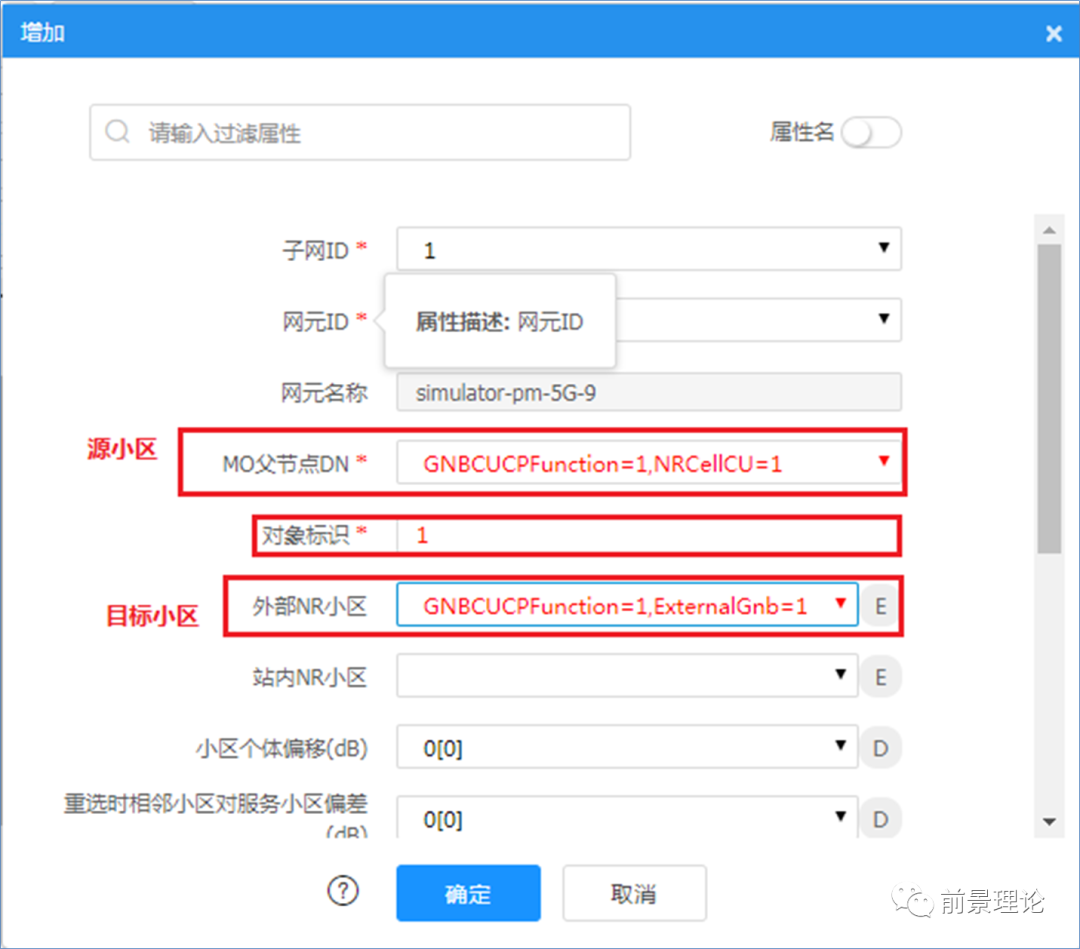

步骤4、点击“+”号后,弹出需要添加邻区配置相关信息,选择源小区和目标小区,点击确定即可如下图所示:
邻区添加后,激活邻区配置,邻区列表中自动出现添加的邻区关系。
2、站间邻区关系添加
步骤1、在RANCM 无线配置管理页面中选择菜单[现网配置→smart配置→MO编辑器],打开smart配置页面。
步骤2、选择所要添加邻接关系的网元,点击确定进入MO编辑器,然后在GNBCUCPFunction→CU小区配置→外部GNodeB

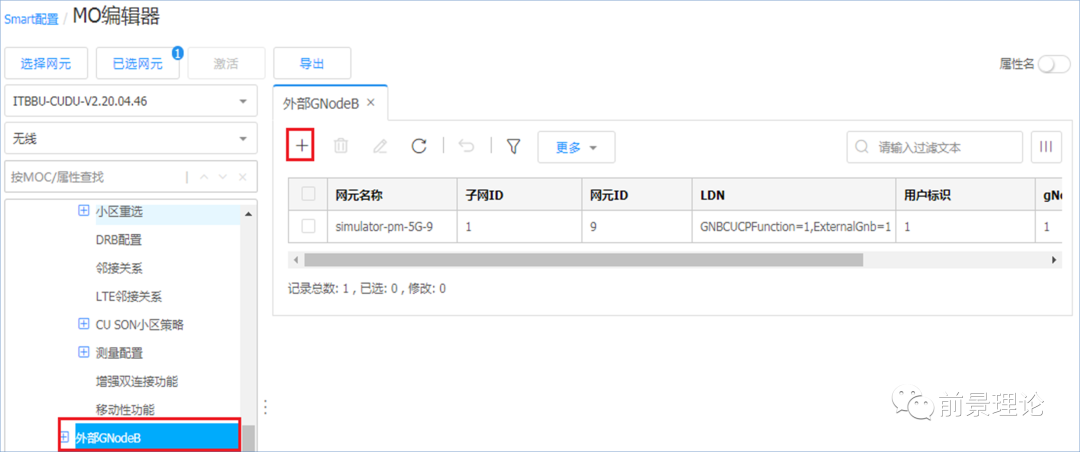

步骤3、添加外部基站信息:双击外部GNodeB,在操作工具按钮中点击“+”,表示添加外部GNodeB。

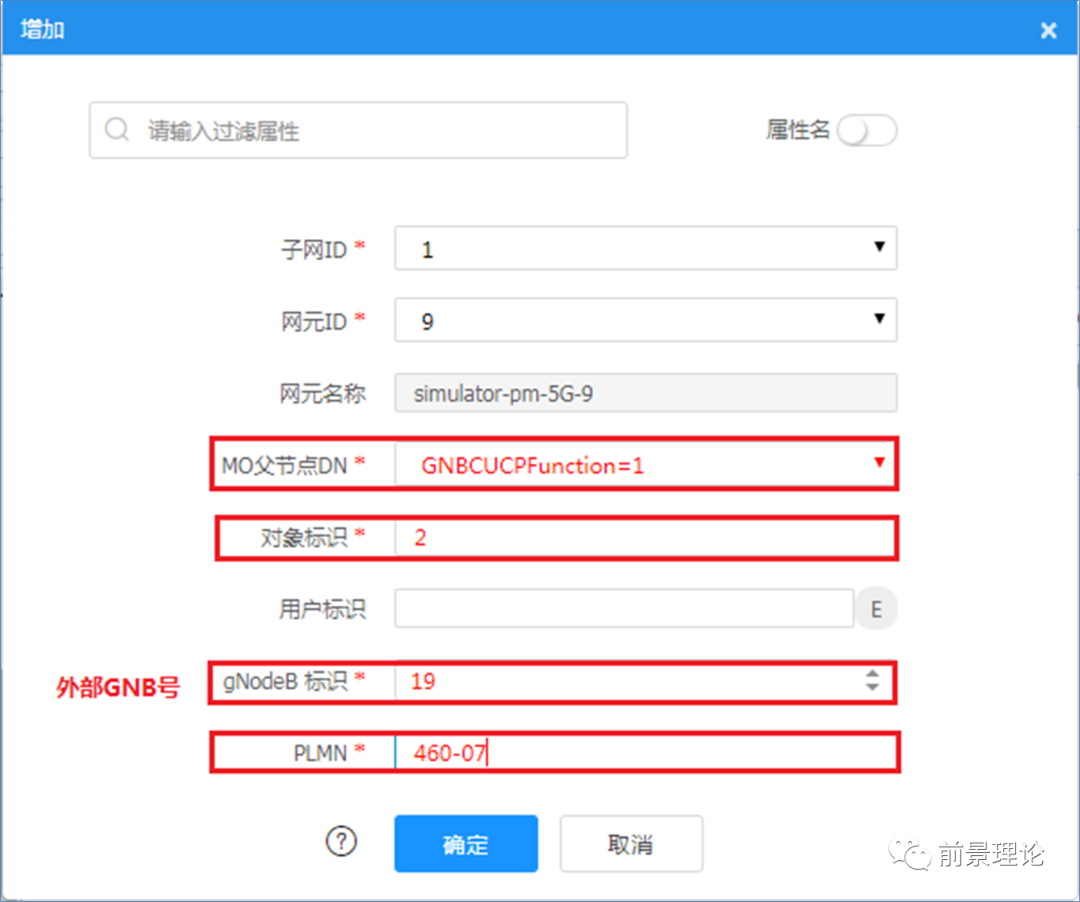

步骤4、点击“+”号后,弹出需要添加外部GNodeB配置相关信息,配置后点击确定即可完成外部GNodeB添加,如下图所示:

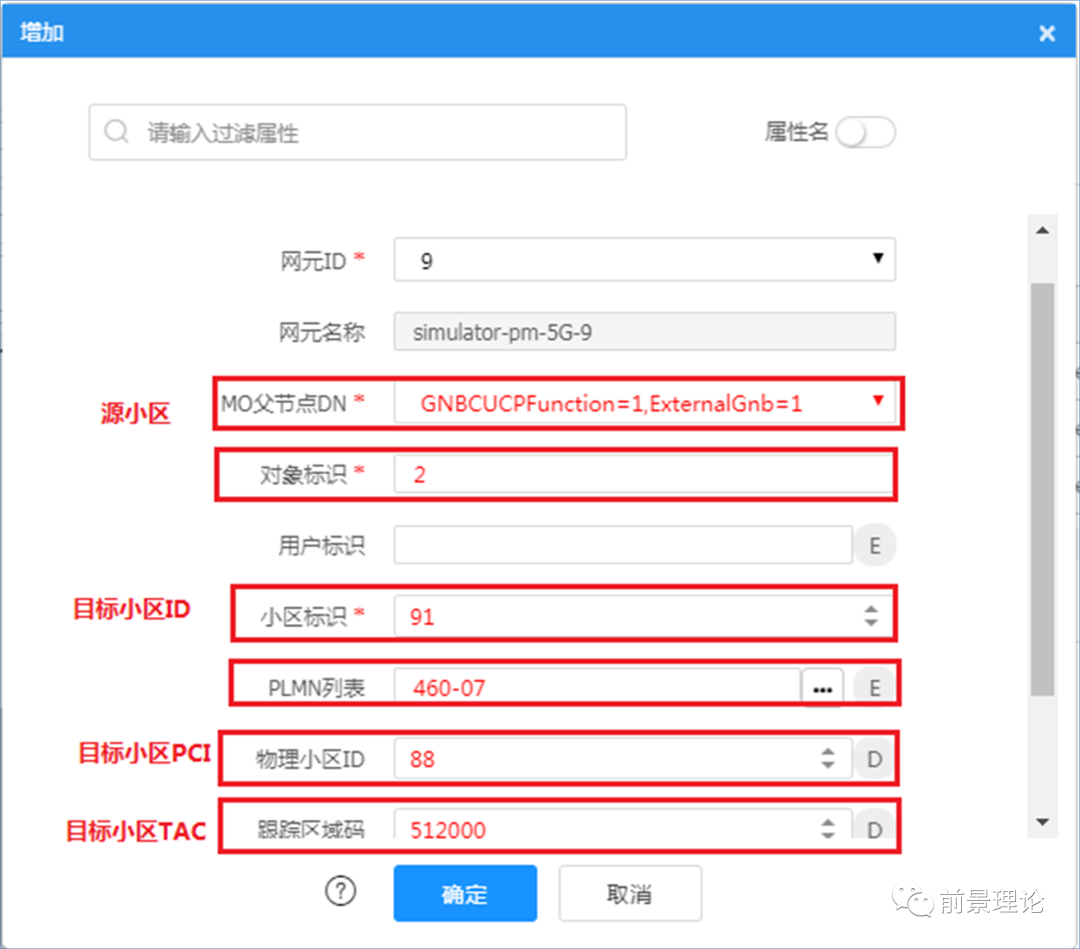

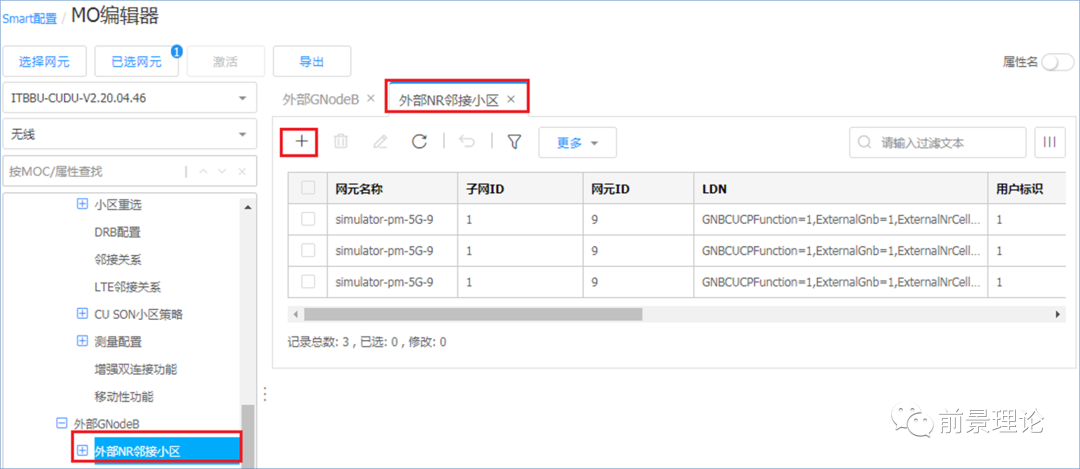

步骤5、添加外部小区:双击外部NR邻接小区,点击“+”号后,在弹出界面添加外部NR邻接小区相关信息,如下图所示:

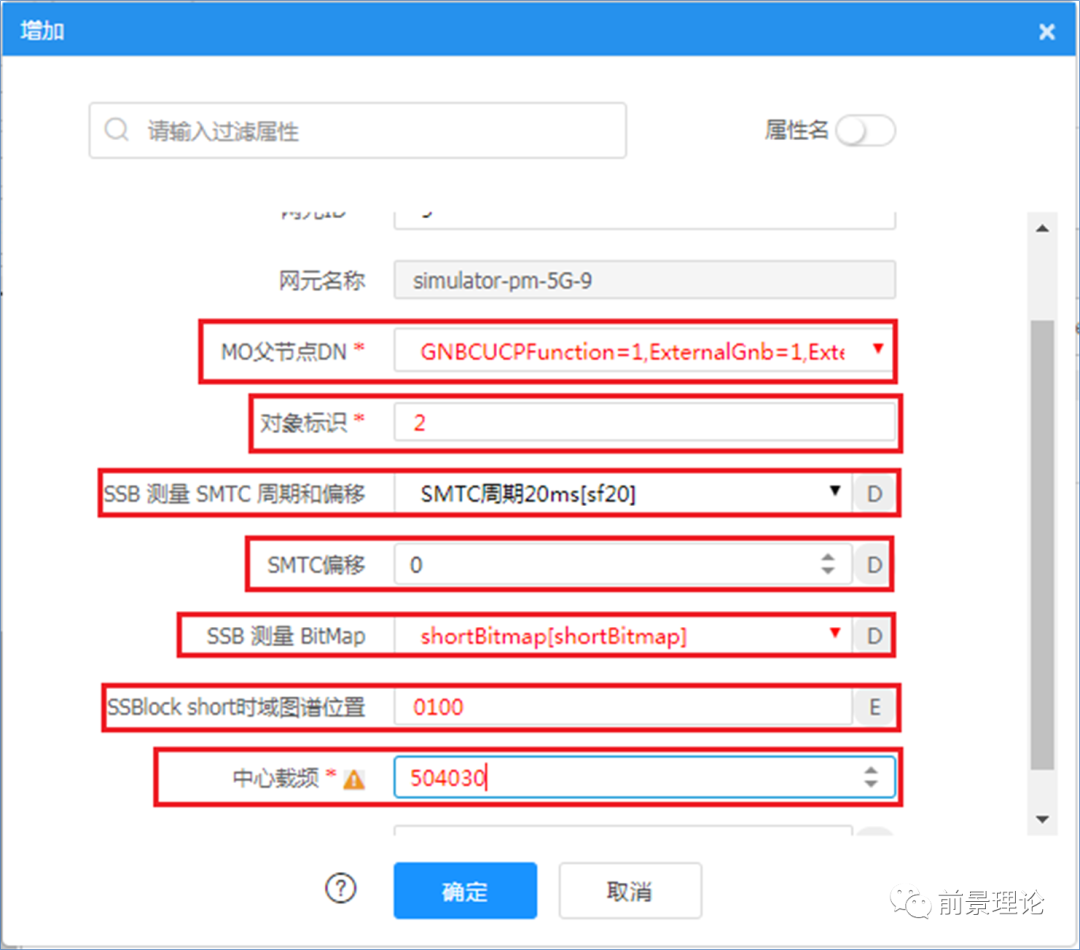

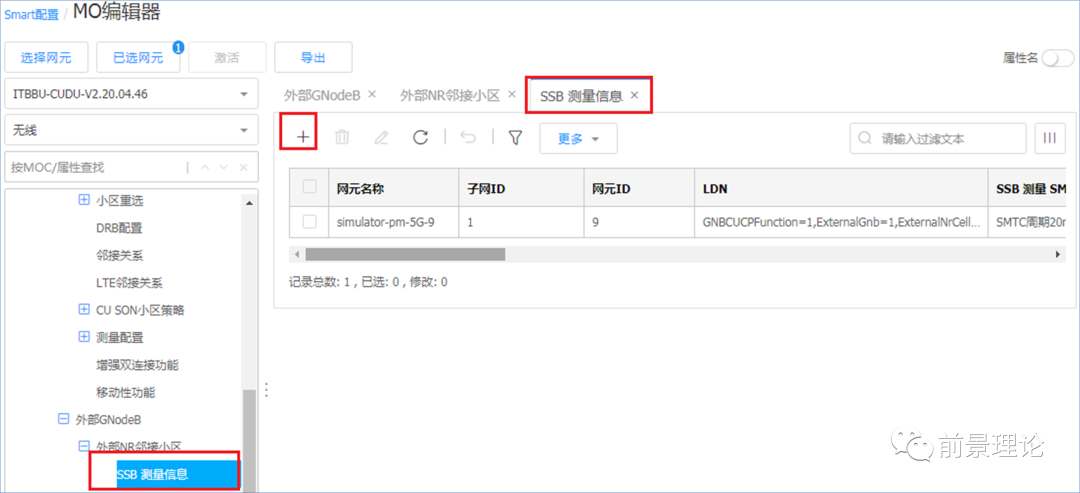

步骤6、添加对目标小区SSB测量:双击SSB测量消息,完成对目标小区测量配置,点击“+”号后,配置信息如下图所示:
步骤7、添加对目标小区CSI测量:双击CSI测量消息,完成对目标小区测量配置,点击“+”号后,配置信息如下图所示:

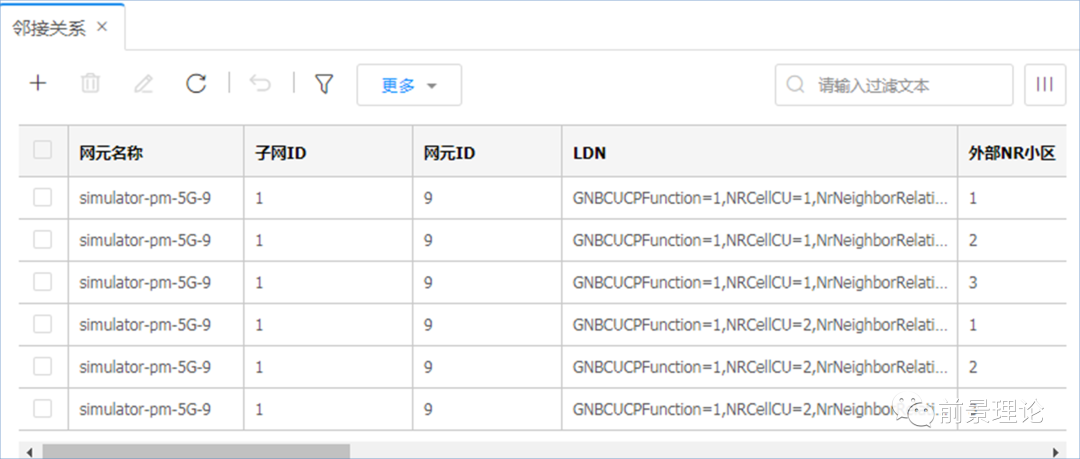

步骤8、添加邻接关系:双击邻接关系,点击“+”号后,进行邻接关系添加,如下图所示:
▋5G NR邻区关系配置(工具和导表)
1、利用邻区配置工具添加
步骤1、在RANCM 无线配置管理页面中选择菜单[邻区管理→邻区配置],打开邻区配置页面。

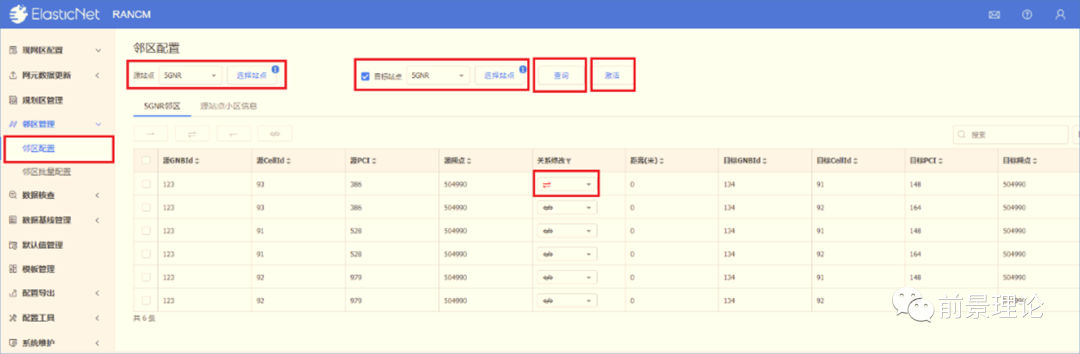

步骤2、源站点选择制式“5G NR”,选择源站点;勾选“目标站点”,选择目标站点制式和目标站点,点击查询;此时源站点和所选目标站点有无邻区的关系界面均呈现出来;其中“”代表源侧小区到目标小区为单向邻区,“
”代表目标侧小区到源侧小区为单向邻区,
代表源侧小区与目标侧小区双向没有邻接关系,“
”代表源侧小区和目标侧小区存在双向邻接关系;
步骤3、在“关系修改”选择项里面选择所要添加的邻接关系,包括“单向”,“双向”,选择后激活即可;

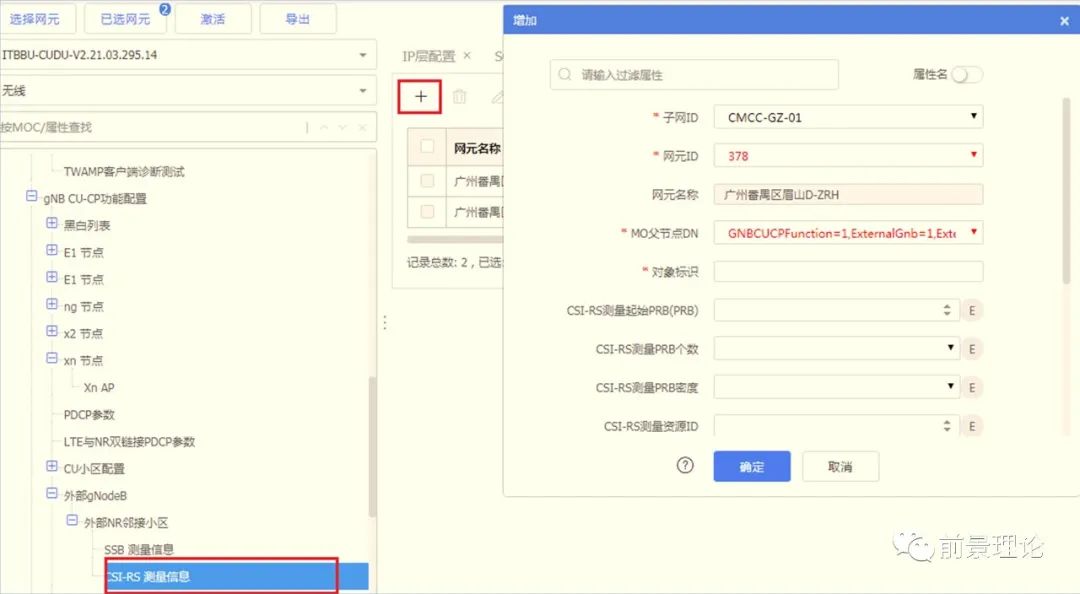

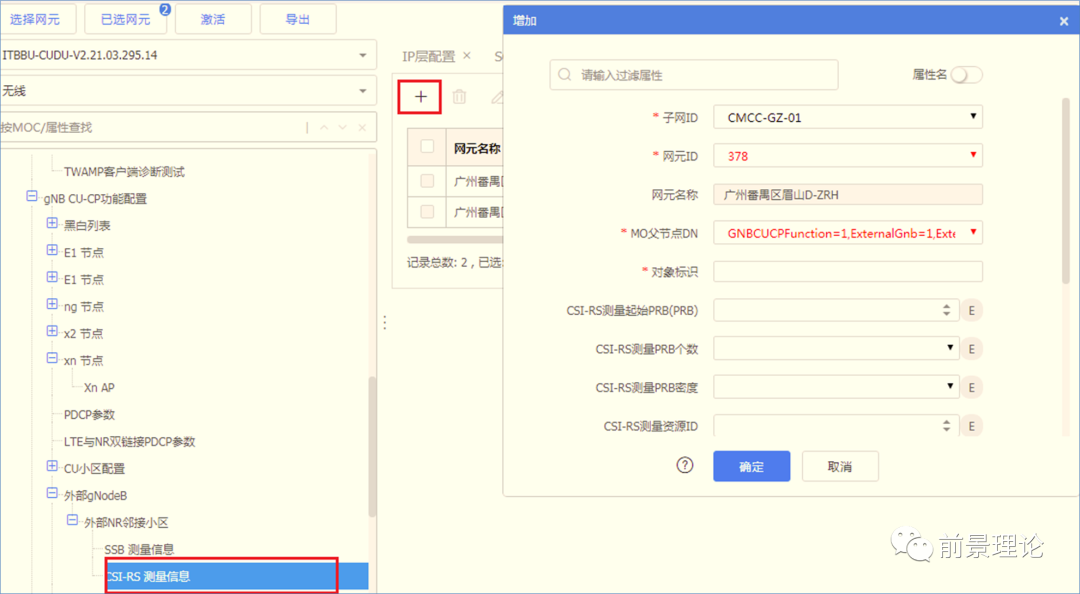

步骤4、这是所要添加的邻接关系已经添加上,关联的外部基站、外部小区、SSB测量信息、CSI-RS测量信息均已添加。但是V2.00.21.01P05之前版本CSI测量信息没有关联添加,需要手动添加。CSIrs测量信息手动添加如下图所示:
2、利用导表在现网区进行邻区关系添加(方法一)

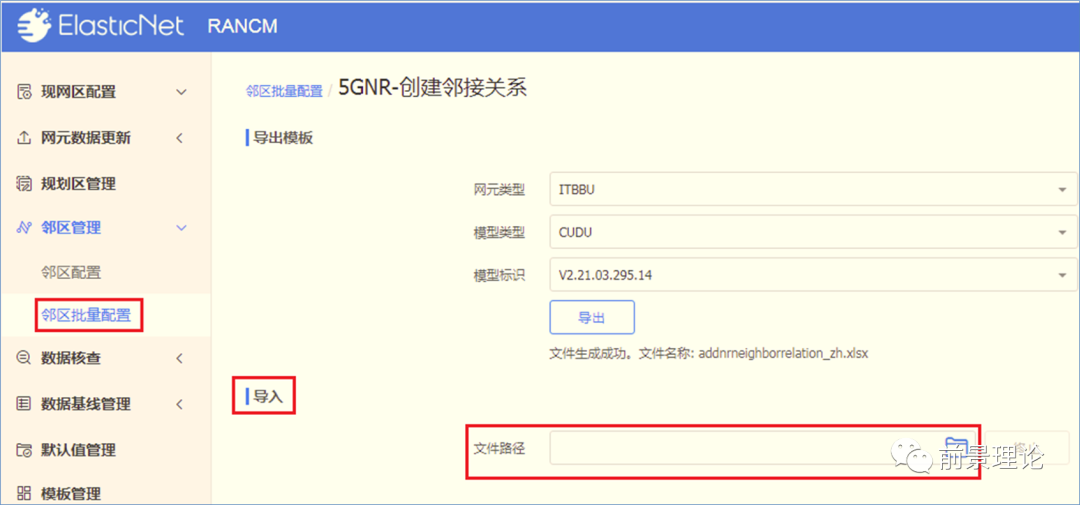

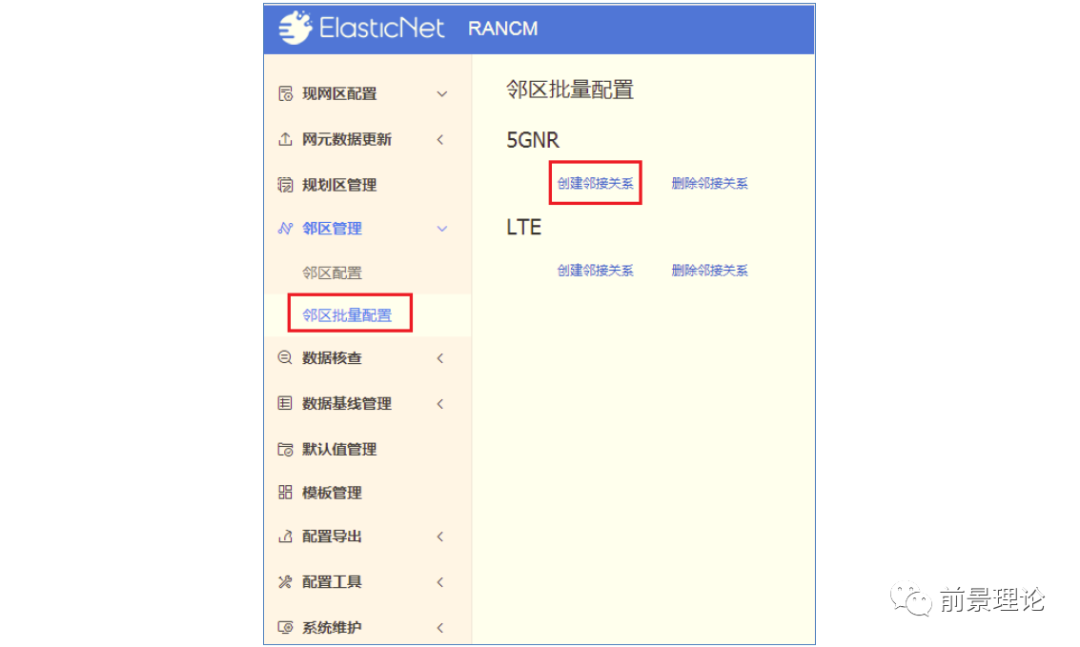

步骤1、在RANCM 无线配置管理页面中选择菜单[邻区管理→邻区批量配置],打开邻区批量配置页面,如下图所示:

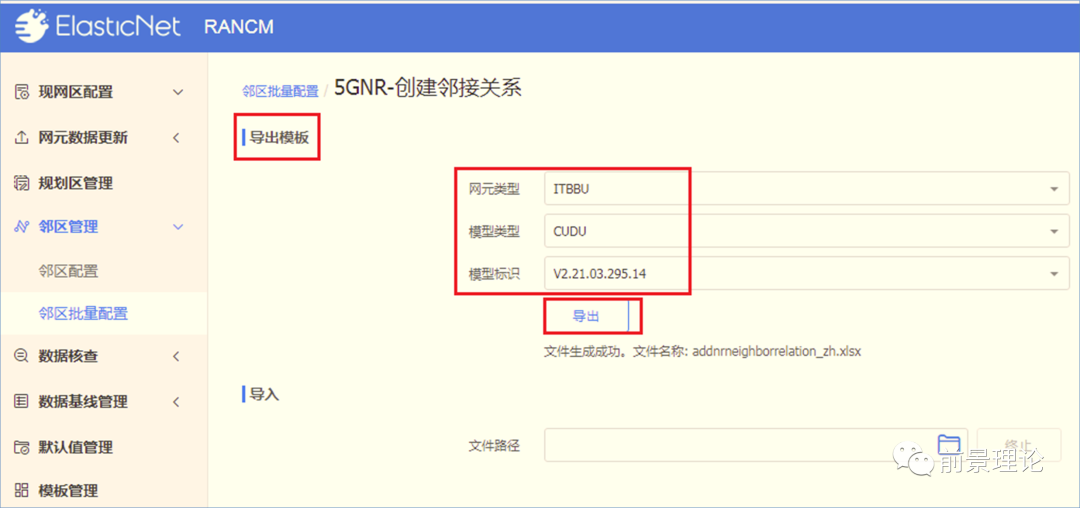

步骤2、选择5G NR-创建邻接关系,选择邻区添加模板导出,导出邻区添加所需要的模板信息。在导出模板中填写网元类型、模型类型、模型标识(对应网元版本号),点击导出,如下图所示:

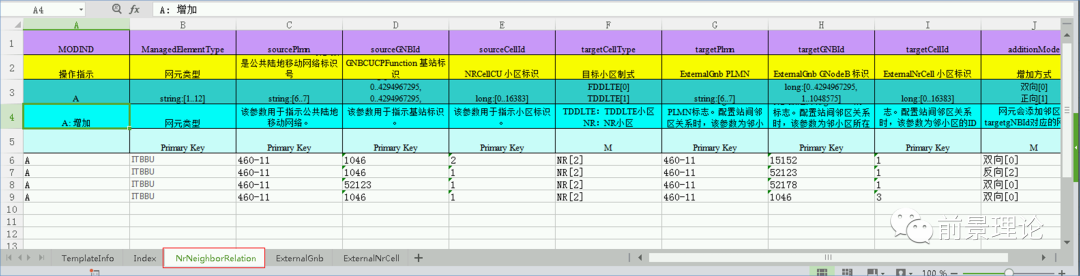

步骤3、邻区添加模板导出界面如下图所示:
a)邻区添加模板中信息均为必填信息:
b)填入该表中的Gnb和小区的信息,必须在同一个网管上能找到对应的Gnb和小区的信息;
c)ExternalGnb和ExternalNrCell这两个sheet是用于跨UME的邻区关系配置,目前未交付,请不用填写;
d)如果添加的是站内的邻区,只需把targetGNBId写成同一个GnbId,targetCellId写邻区的小区Id即可;填写完毕保存。
步骤4、在邻区批量配置中-5G NR创建邻接关系,选择“导入-文件路径”,选择制作好的邻区模板,进行导入即可:
步骤5、这时所要添加的邻接关系已经添加上,关联的外部基站、外部小区、SSB测量信息、CSI-RS测量信息均已添加。但是V2.00.21.01P05之前版本CSI测量信息没有关联添加,需要手动添加。CSIrs测量信息手动添加如下图所示:
3、利用导表在规划区进行邻区关系添加(方法二)
步骤1、在RANCM 无线配置管理页面中选择菜单[邻区管理→规划区管理],如下图所示:

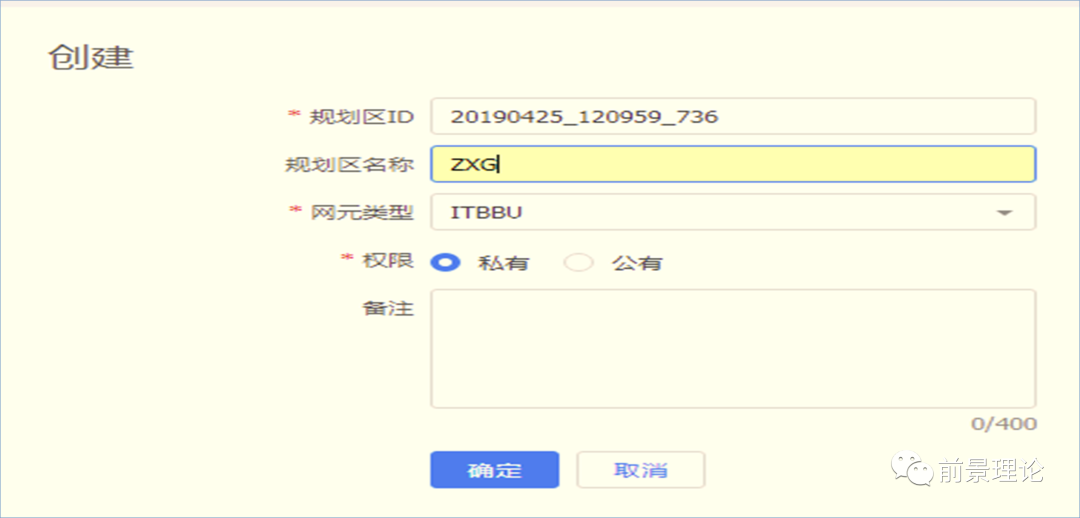

步骤2、点击新建,创建一个规划区,如下图所示:

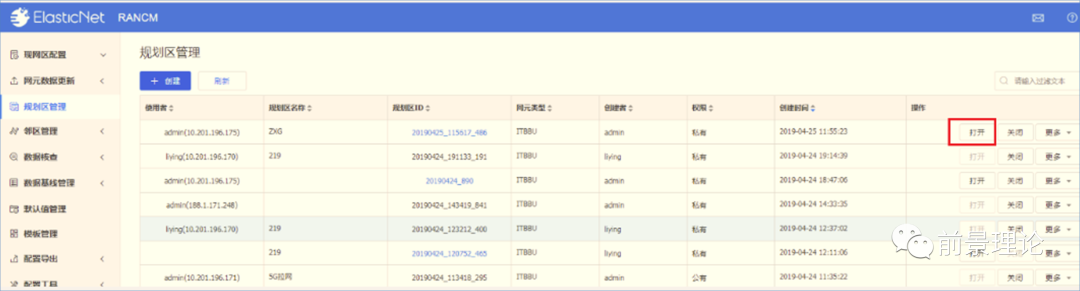

创建好规划区后,需要打开规划区,如下图所示:

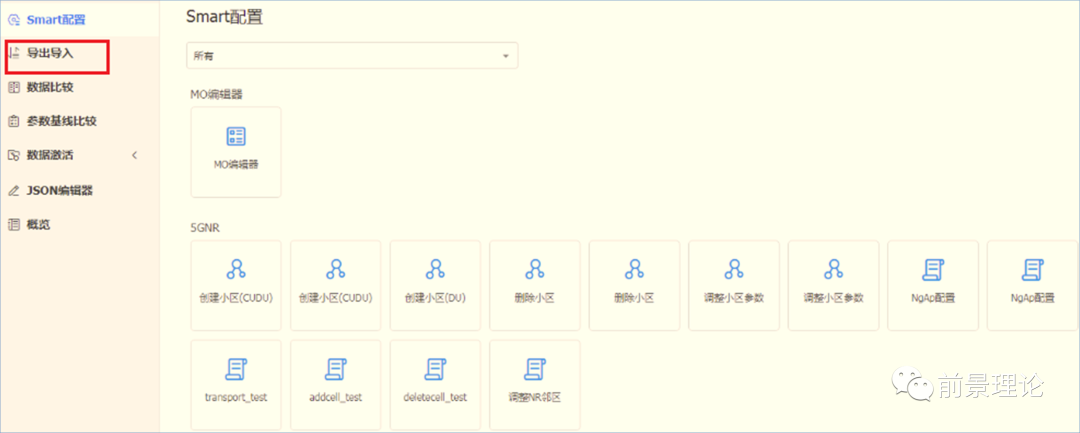

步骤3、在规划区中,选择“导入导出”,如下图所示:

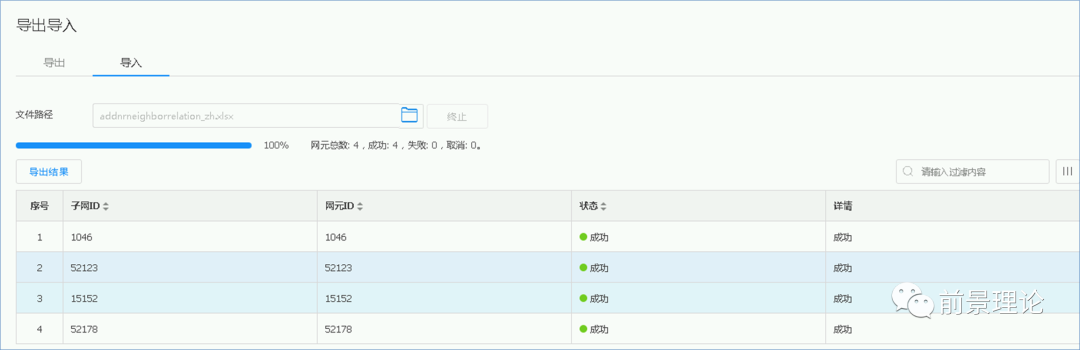

步骤4、选择“导入”,将制作好的邻区模板进行导入
步骤5、这时所要添加的邻接关系已经添加上,关联的外部基站、外部小区、SSB测量信息、CSI-RS测量信息均已添加。但是V2.00.21.01P05之前版本CSI测量信息没有关联添加,需要手动添加。CSIrs测量信息手动添加如下图所示:

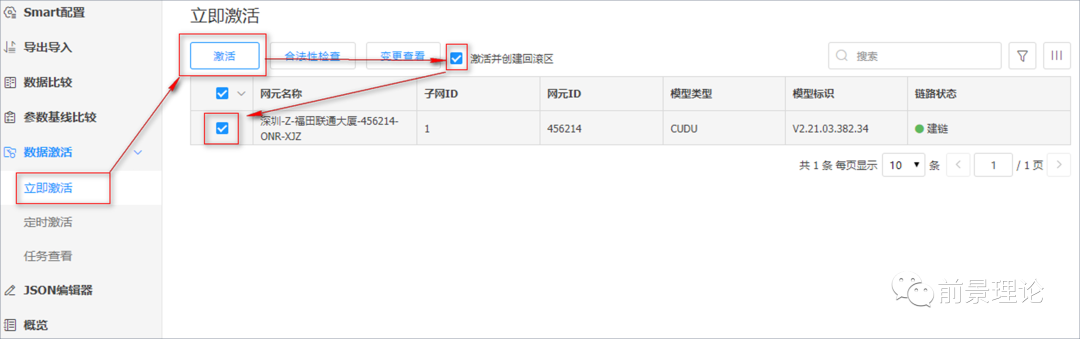

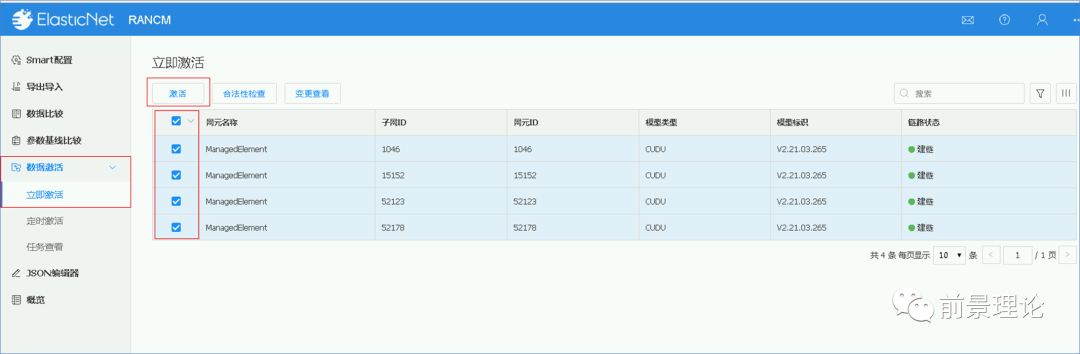

步骤6、在规划区的“激活参数”--“立即激活”中,勾选涉及到的网元,点击“激活”,参数激活成功即可。如下图所示:
▋模拟加载
1. 在RANCM 无线配置管理页面中选择菜单[现网配置→smart配置→MO编辑器],打开smart配置页面,选择需要模拟加载的网元。

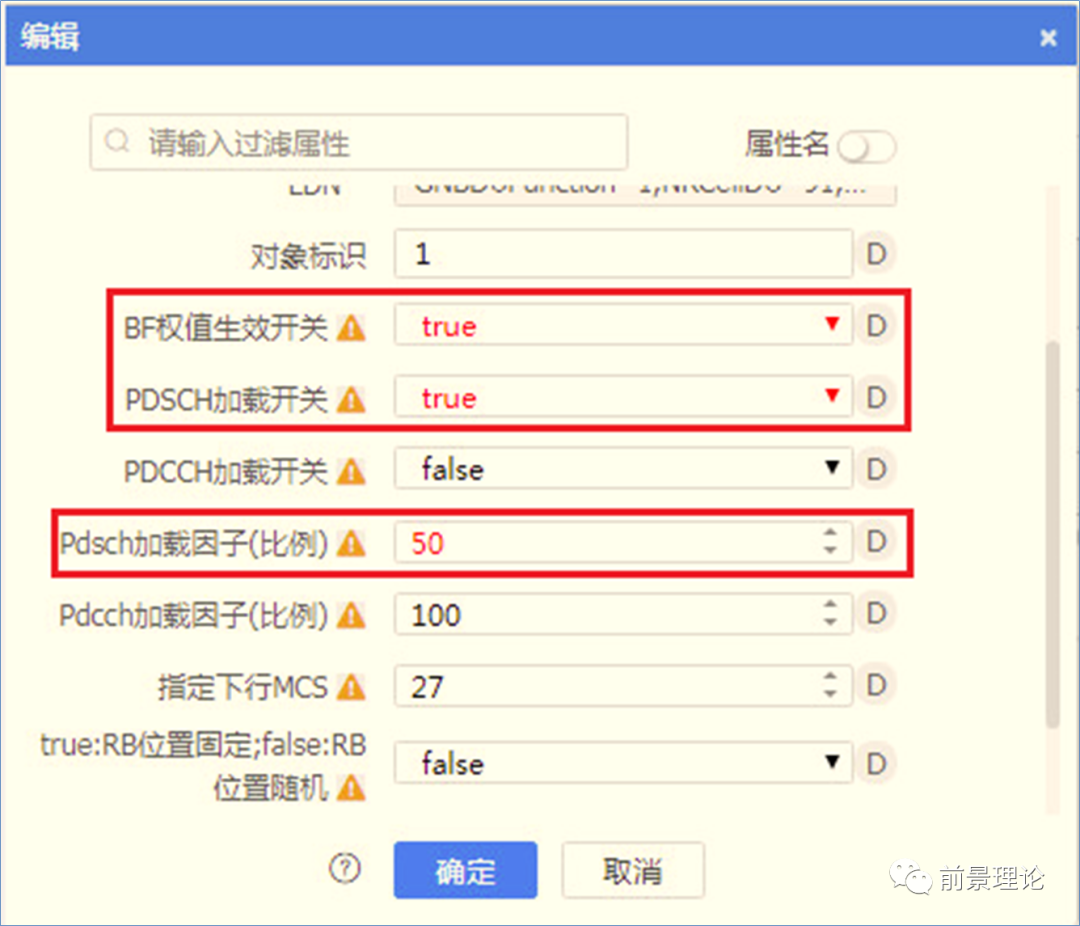

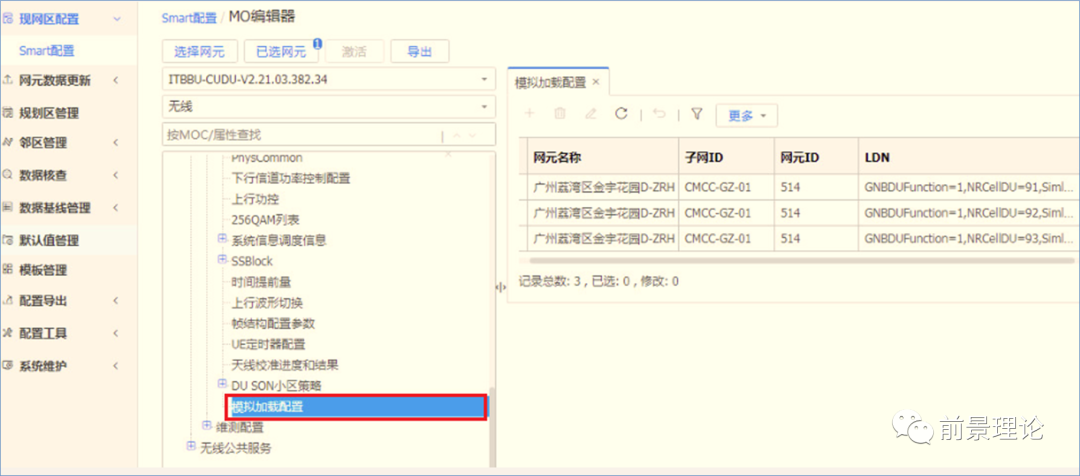

2. 选择[管理网元→gNB DU功能配置→DU小区配置→模拟加载配置],双击“模拟加载配置”,打开后配置页面如下图所示:
3.选择需要修改的小区双击,在编辑界面打开“BF权值生效开关”,根据模拟加载内容需要,打开“PDSCH加载开关”或“PDCCH加载开关”,修改相对应的加载因子。

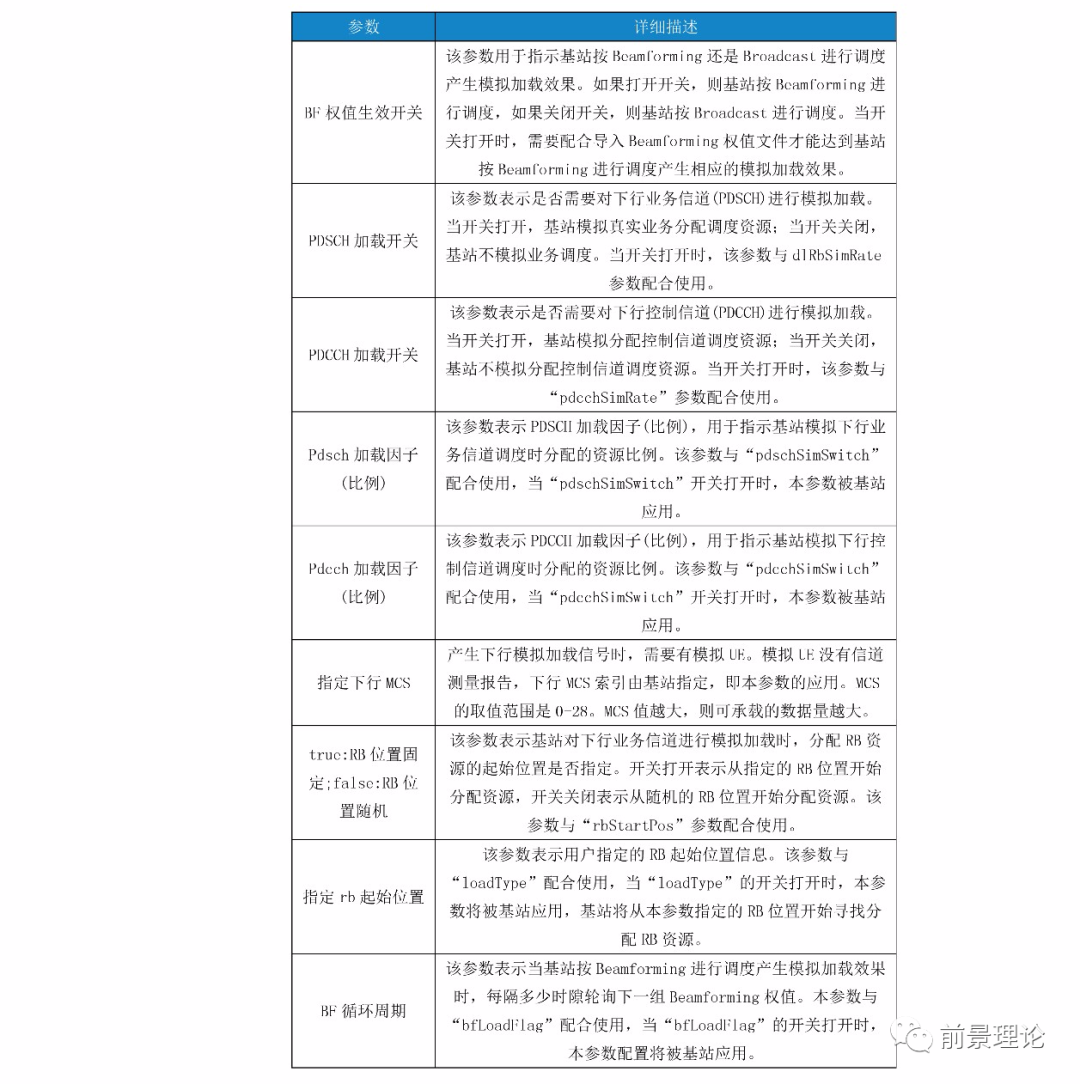

模拟加载各参数列表:
步骤4、修改后进行数据激活即可。
▋天线权值修改
1. 在RANCM 无线配置管理页面中选择菜单[现网配置→smart配置→MO编辑器],打开smart配置页面,选择需要修改的网元。

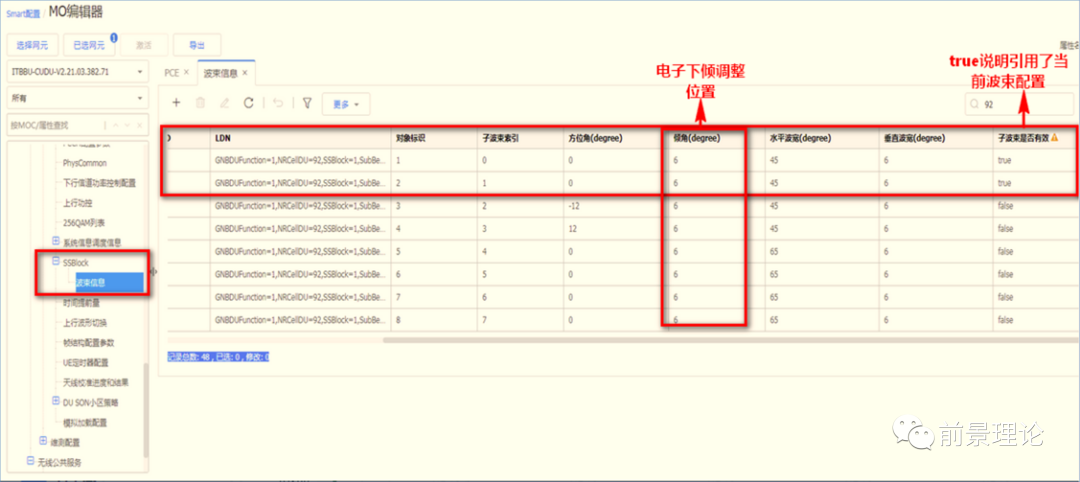

2. 选择[管理网元→gNB DU功能配置→DU小区配置→SSBlock→波束信息],双击“模拟加载配置”,打开后配置页面如下图所示:
3. NR支持广播权值灵活设置,包括“方位角偏移、下倾角、水平波瓣宽度、垂直波瓣宽度”的四个维度,根据需要进行调整波束四元组。
其中:“子波束是否有效”,为true的波束,是当前使用的波束。
