电子丐帮第三期#USB安全隔离保护器
24c01硬件电子 2025-03-17

这期也是电子丐帮,分享的是胡博设计的一个USB隔离器。因为口袋仪器的客户提出,外接5-30vdc电源时有击穿烧毁电脑usb口的风险,另外为了消耗库存六七年的usb a座连接器和库存四五年的外壳,所以说就有了本期的转换器,本期的设计初衷依然是消耗一下手头多余的外壳及部分电子物料。

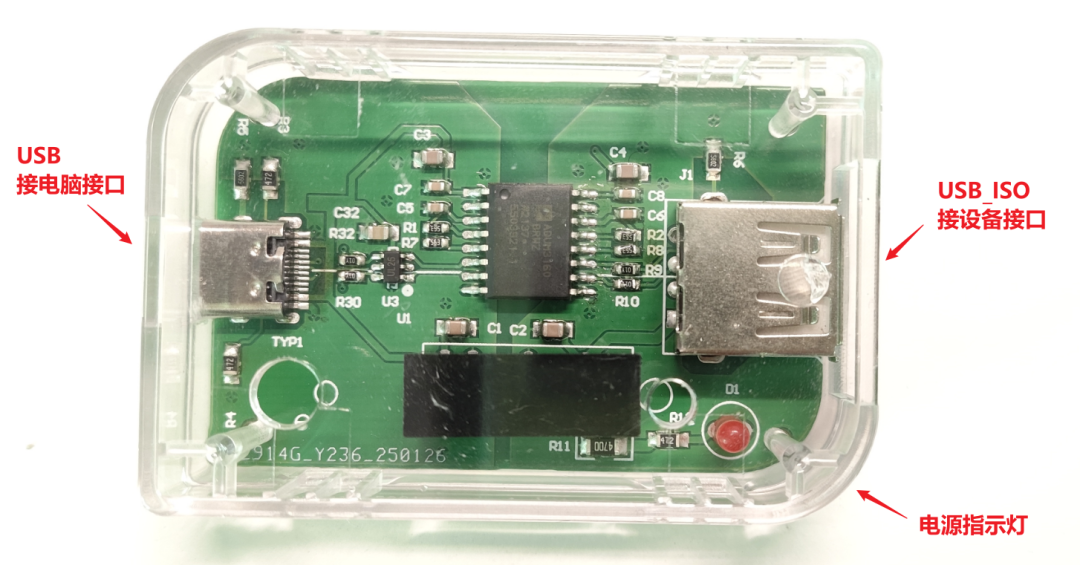

本期的USB隔离器照片如下所示,采用的是一个透明的外壳,也算是透明探索版,个人认为这个透明的公模外壳还是很漂亮的(搜了一下大概两块钱一个),文末有关键词:

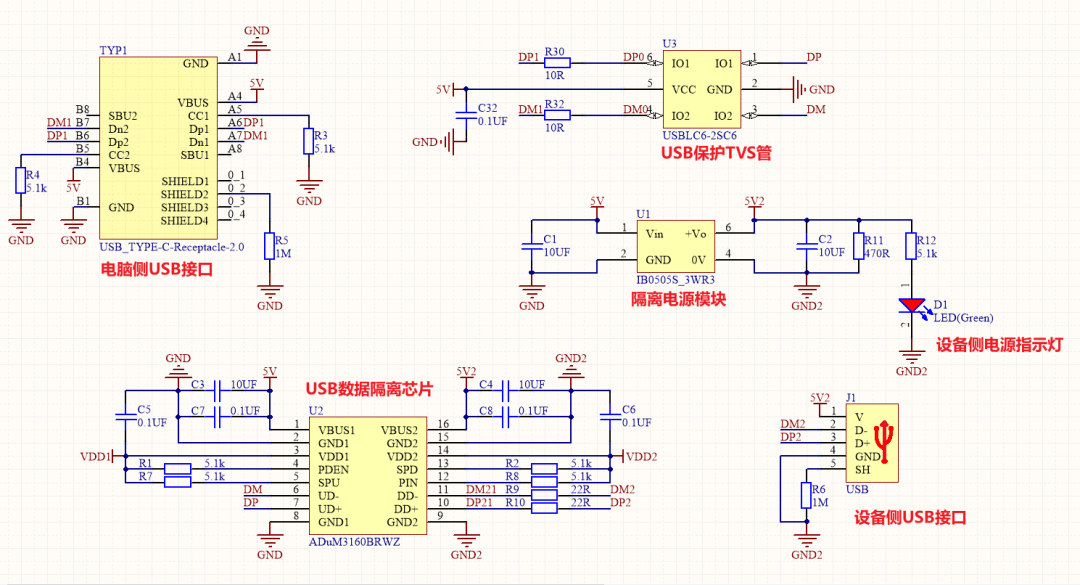

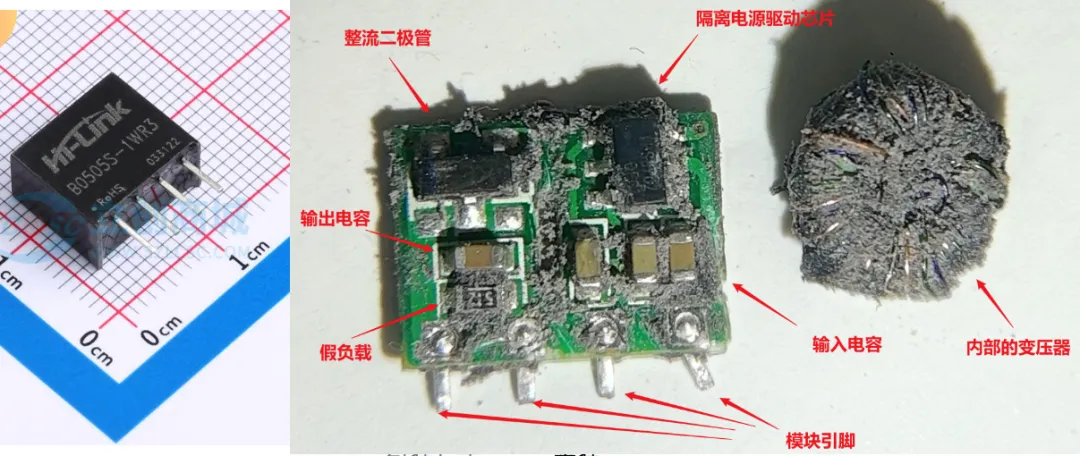

下面看一下电路方案,隔离电源是0505-3w,其中输出端的R11 470r为假负载,原因是该款0505为非稳压型(输出没有反馈至原边),若输出电流太小则输出电压会过高;对隔离电源内部电路好奇的可以参照上篇我的拆解:

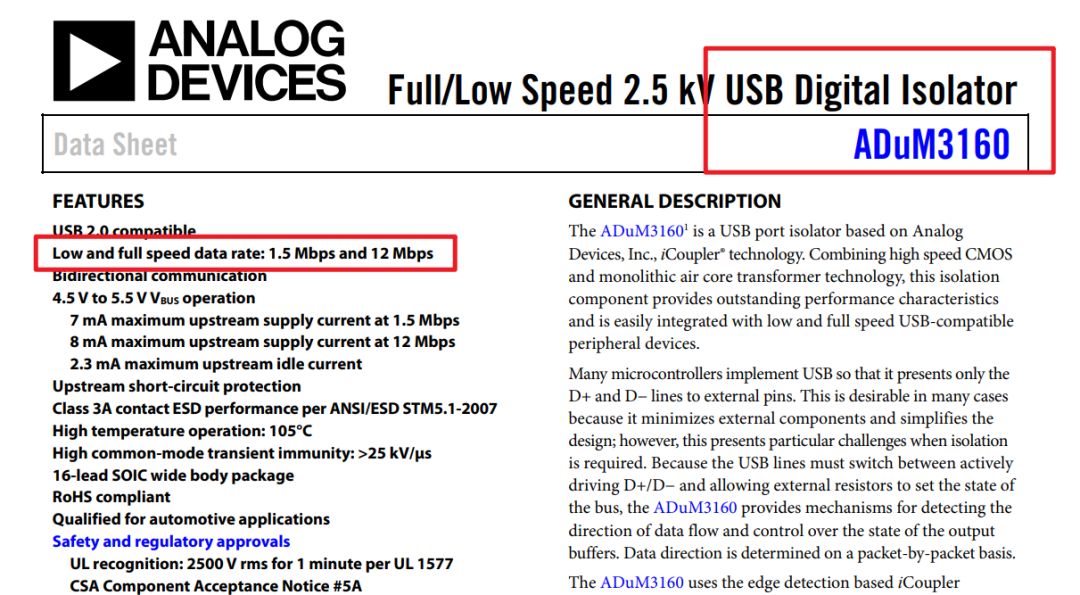

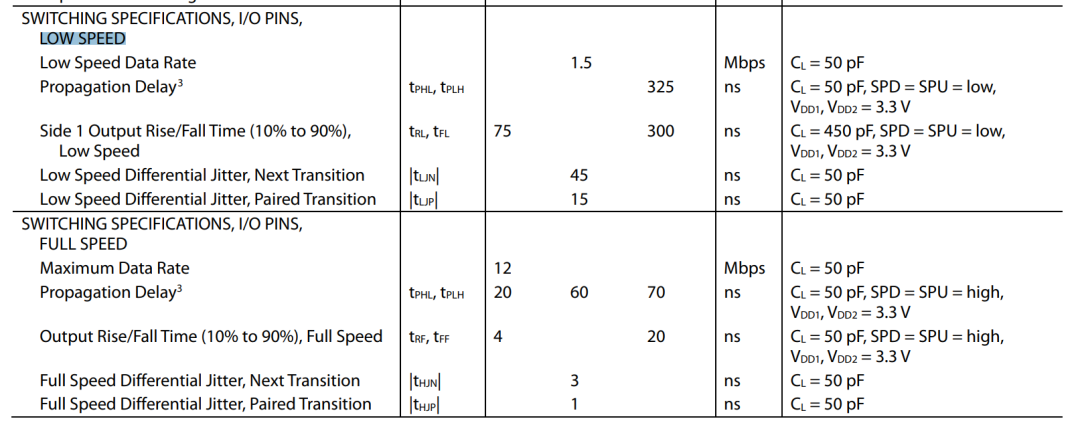

USB数据隔离芯片采用的是ADI的USB数据隔离芯片ADUM3160,其中SPU管脚拉高(设置速率为全速12Mbps,若拉低则设置为低速1.5Mbps):

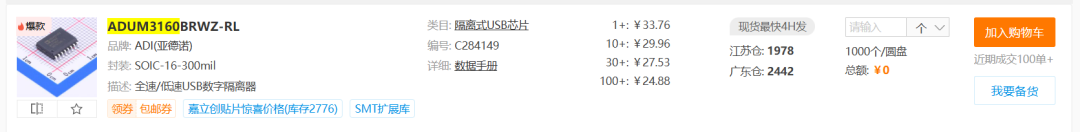

ADI的USB数据隔离芯片ADUM3160还是蛮贵的,一片二十多块钱,目前没找到比较合适的国产USB隔离芯片,如果各位总工有好用且合适的USB隔离芯片麻烦留言推荐一下。

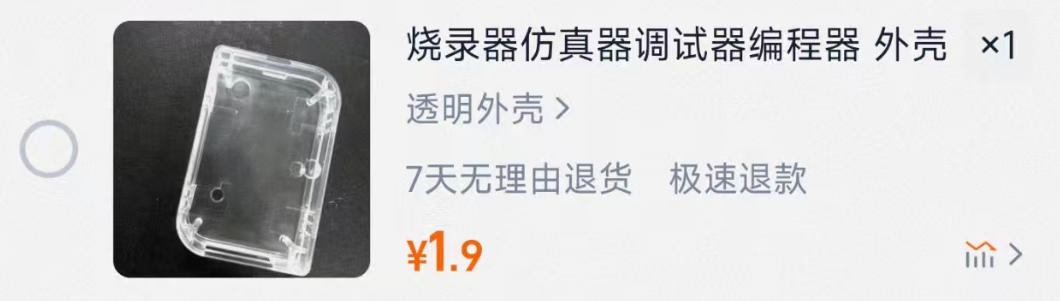

本设计的外壳各位如果有需要的话可以自行搜关键词,关键词:烧录器仿真器调试器编程器外壳,大概两块钱左右一个,店家那边有对应的DXF文件,也是非常方便设计。这种外壳很能提高产品的美观度。
