DC-DC电路设计:计算输入电容Cin与输出电容Cout的方法与技巧详解
硬件系统架构师 2023-08-01

引言:实际上DC-DC的输入电容Cin和输出电容Cout是特别关键的器件,在负载波动大影响Vin时,Cin不仅可以辅助Vin提供电流,缩短Vin的响应时间,还可以稳定输入电压Vin。而Cout更为关键,它减小输出纹波电压,纹波电流,快速响应Rload的变动。所以Cin与Cout的选择尤为重要,不能仅仅凭借经验以度之,还需要根据实际需求指标来进行计算选型。

€1.降压DC-DC的工作环路

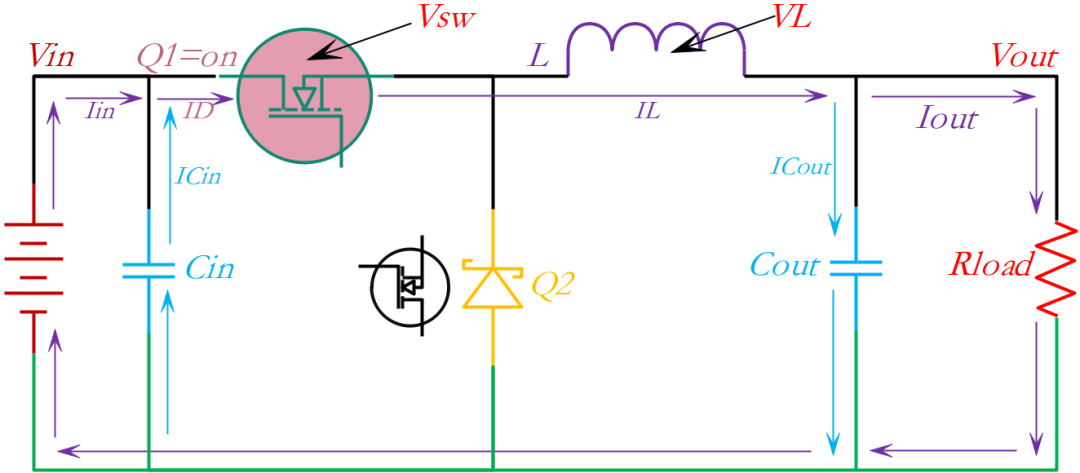

图16-1:Q1导通时的电流流向

图16-1所示,当开关器件Q1导通时,电流从Vin通过电感L给输出平滑电容Cout充电,并提供输出电流Iout。此时电感L上流过的电流会产生磁场,以此将电能变换成磁能并储存起来。

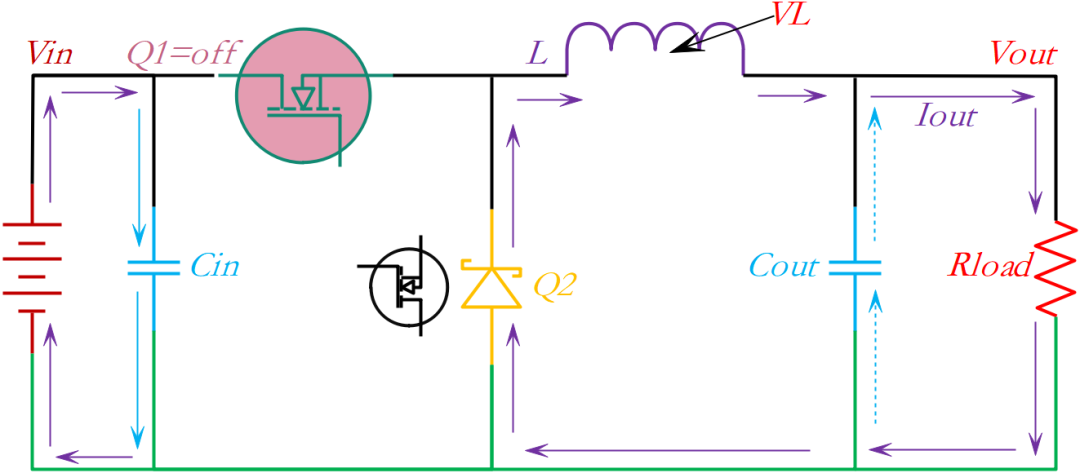

图16-2:Q2关断时的电流流向

图16-2,当开关器件Q1关断时,续流二极管Q2导通,电感L里储存的能量向输出侧释放。在Q1导通阶段Cout已经储满电量,Q刚进入关断时,电感L反向电动势维持输出电流Iout,而后电感能量减弱,Cout就会开始参与放电维持Iout,注意看电容蓝色电流虚线

€2.Cin的计算

输入电容Cin的额定电压必须高于最大输入电压Vin,输入电容器Cin的额定纹波电流必须大于IC的最大输入纹波电流。

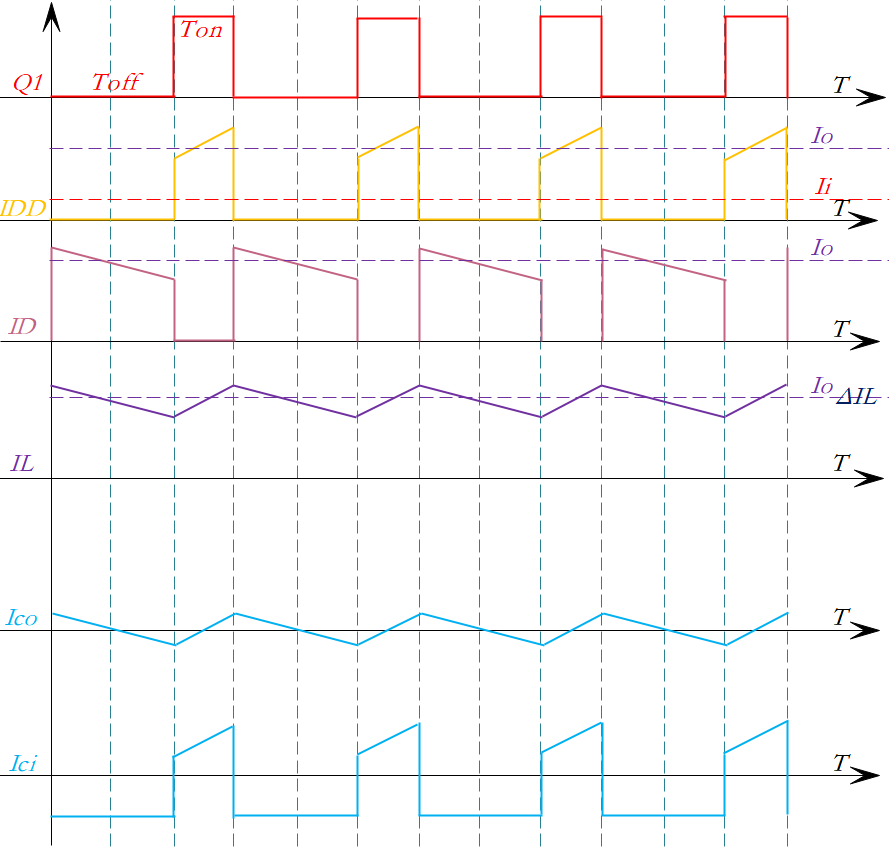

图16-3:关键器件电流波形

降压DC-DC的输入电流的平均值随着降压比增大而减小,但是如图16-3的IDD所示那样,输入端短时间内也会流过与输出电流相同大小的电流。虽然可以通过输入电容进行滤波平均化,但是从图16-3的Ici也可以明显地看到,流经输入电容器Cin的交流波纹电流,比流经输出电容器Cout的电流Ico的纹波电流大。Ici的有效值可以用以下公式表示:
