霍尔开关原理及接法
eeskill 2022-11-30

霍尔开关定义

霍尔开关是活性成分的磁电转换器,它是基于霍尔效应原理,集成封装和组装的生产过程中使用,它可以方便的磁信号转换为电信号,在实际应用中,也有工业应用中的实际应用。和可靠性要求。霍尔开关检测磁场(磁场)的使用方法是非常简单的,霍尔开关到各种规格的探头,把在现场测量的霍尔器件只在垂直是敏感的霍尔板表面的磁感应强度。因此有必要使垂直于表面的磁性线的力和装置,可以输出电压的输出电压,得到的磁场的磁感应强度进行测量。如果不是垂直的话,应计算垂直分量来计算测量磁场的磁感应强度值。此外,由于霍尔单元的小尺寸,可以进行多点检测,通过计算机进行数据处理,并可以得到的电场分布状态,和在小洞的磁场可以被检测到。


霍尔开关分类(开关输出型和线性输出型)

开关输出型:当接近磁性物体时,开关为一种固定状态(或高电平或低电平);远离磁性物质时,开关为一种另一种固定状态(或低电平或高低电平);开关的灵敏度取决于开关本身的档次和使用电源的电压及磁铁的磁性。可以通过改变供电电压、与磁铁的距离、磁铁的磁性制作灵敏度曲线。数控机床刀架霍尔开关就是开关输出型的。

线性输出型:随于磁性物体的距离不同,传感器的输出信号电压连续变化,距离越远,输出越低(或越高)。


霍尔开关原理及接法

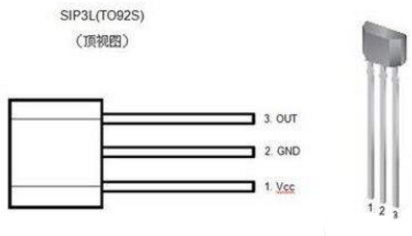

霍尔元件是一种磁敏元件。利用霍尔元件做成的开关,叫做霍尔开关。当磁性物件移近霍尔开关时,开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化,由此识别附近有磁性物体存在,进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。霍尔开关 一般是用磁钢S极驱动有字的那面,磁钢N极驱动无字的那面。电路接法:引脚:看着霍尔有字的那面,最左边的脚是电源正极(1脚),中间的是接地,电源负极(2脚),右边脚的是输出(3脚)。1脚接电源+24V.2脚接电源0V3 脚是输出端(输出+24V)。(可以接一个LED等作试验)1、3 脚接上拉电阻1K---2K左右即可。作用:如果磁铁靠近霍尔有字的那面,如果LED灯有反应,那么则是磁铁S极靠近霍尔开关,如果LED灯没反应,则是N极在靠近霍尔开关。反过来,磁铁靠近霍尔开关无字的那面,LED灯有反应,则是N极在靠近霍尔开关。
