220V电源用一个电阻串联LED做指示灯,老是烧掉这么办?
0 2023-03-23

220V电源用一个电阻串联LED做指示灯,总是烧掉,那么有可能是反向电流(电压)超过额定值,虽然LED发光二极管能够承受一定峰值的电压或者电流,但是久而久之对LED是一种损伤,对于一般的电源指示灯,最简单的方法就是LED与电路串联,这也是成本比较低的。


其实很多厂商也喜欢用这样的,但是如果是经常烧坏LED的话有可能是LED本身原因或者电路有缺陷,下面介绍两种电路:

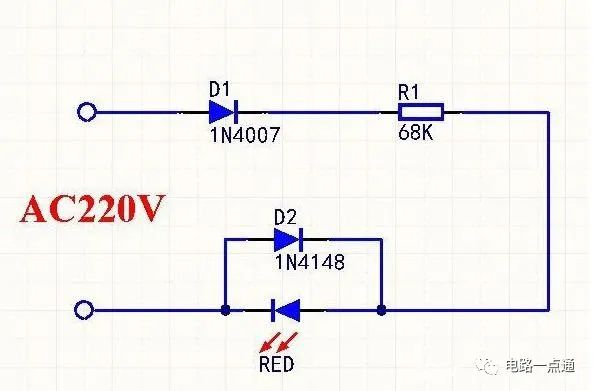

1、LED发光二极管正向串联一只1N4007二极管、一个电阻

如下图,发光二极管RED与D1/1N4007、R1/68K串联,若输入AC220V的话,这里通过发光二极管的电流I=220/R,这里电阻取68K,那么电流大小3.2mA,考虑到峰值电压达到240V,那么电流也就3.5mA左右,远远小于普通的发光二极管20mA正向电流,同时为了保护发光二极管,可以方向并联一直二极管,如下图D2/1N4148;

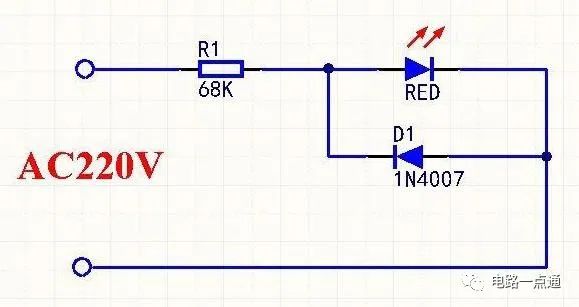

2、LED发光二级管反向并联一只1N4007二极管加串联一个电阻

如下图,发光二极管RED与二极管D1/1N4007反向并联后再与电阻R1/68K串联,二极管D1的作用是每当市电的正半周(负半周)出现时候可以经过D1,从而避免发光二极管两端反向电压过高而导致击穿。
