伏安特性曲线图常用纵坐标表示电流I、横坐标表示电压U，以此画出的I-U图像叫做导体的伏安特性曲线图。伏安特性曲线是针对导体的，也就是耗电元件，图像常被用来研究导体电阻的变化规律，是物理学常用的图像法之一。

某一个金属导体，在温度没有显著变化时，电阻是不变的，它的伏安特性曲线是通过坐标原点的直线，具有这种伏安特性的电学元件叫做线性元件。因为温度可以决定电阻的大小。

欧姆定律是个实验定律，实验中用的都是金属导体。这个结论对其它导体是否适用，仍然需要实验的检验。实验表明，除金属外，欧姆定律对电解质溶液也适用，但对气态导体（如日光灯管、霓虹灯管中的气体）和半导体元件并不适用。也就是说，在这些情况下电流与电压不成正比，这类电学元件叫做非线性元件。

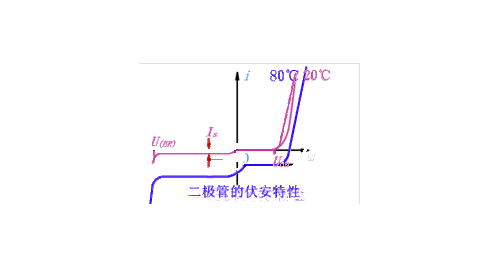

二极管伏安特性曲线加在PN结两端的电压和流过二极管的电流之间的关系曲线称为伏安特性曲线。如图所示：

正向特性：u》0的部分称为正向特性。

反向特性：u《0的部分称为反向特性。

反向击穿：当反向电压超过一定数值U（BR）后，反向电流急剧增加，称之反向击穿。

势垒电容：耗尽层宽窄变化所等效的电容称为势垒电容Cb。

变容二极管：当PN结加反向电压时，Cb明显随u的变化而变化，而制成各种变容二极管。如下图所示。

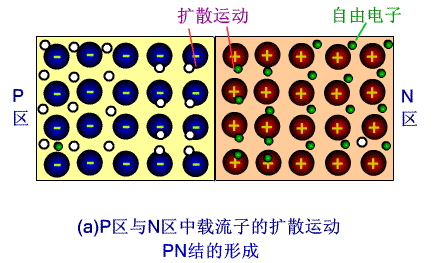

PN结的势垒电容平衡少子：PN结处于平衡状态时的少子称为平衡少子。

非平衡少子：PN结处于正向偏置时，从P区扩散到N区的空穴和从N区扩散到P区的自由电子均称为非平衡少子。

扩散电容：扩散区内电荷的积累和释放过程与电容器充、放电过程相同，这种电容效应称为Cd。

光敏二极管的伏安特性

凡是将光信号转换为电信号的传感器称为光敏传感器，也称为光电式传感器，它可用于检测直接由光照明度变化引起的非电量，如光强、光照度等；也可间接用来检测能转换成光量变化的其它非电量，如零件直径、表面粗糙度、位移、速度、加速度及物体形状、工作状态识别等。光敏传感器具有非接触、响应快、性能可靠等特点，因而在工业自动控制及智能机器人中得到广泛应用。

光敏传感器的物理基础是光电效应，通常分为外光电效应和内光电效应两大类，在光辐射作用下电子逸出材料的表面，产生光电子发射现象，则称为外光电效应或光电子发射效应。基于这种效应的光电器件有光电管、光电倍增管等。另一种现象是电子并不逸出材料表面的，则称为是内光电效应。光电导效应、光生伏应都是属于内光电效应。好多半导体材料的很多电学特性都因受到光的照射而发生变化。因此也是属于内光电效应范畴，本实验所涉及的光敏电阻、光敏二极管等均是内光电效应传感器。
