稳压二极管介绍

稳压二极管，英文名称Zener diode，又叫齐纳二极管。利用pn结反向击穿状态，其电流可在很大范围内变化而电压基本不变的现象，制成的起稳压作用的二极管。 此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更高的稳定电压。

稳压二极管原理：

稳压二极管的伏安特性曲线的正向特性和普通二极管差不多，反向特性是在反向电压低于反向击穿电压时，反向电阻很大，反向漏电流极小。但是，当反向电压临近反向电压的临界值时，反向电流骤然增大，称为击穿，在这一临界击穿点上，反向电阻骤然降至很小值。尽管电流在很大的范围内变化，而二极管两端的电压却基本上稳定在击穿电压附近，从而实现了二极管的稳压功能。

稳压二极管应用：

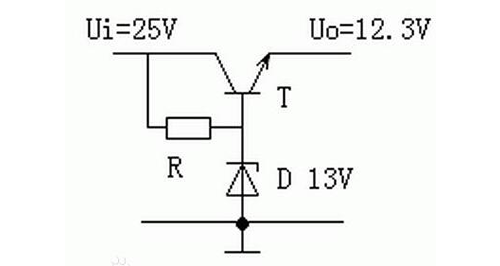

1、典型的串联型稳压电路

在此电路中，三极管T的基极被稳压 二极管D稳定在13V，那么其发射极就输出恒定的13-0.7=12.3V电压了，在一定范围内，无论输入电压升高还是降低，无论负载电阻大小变化，输出电压都保持不变。这个电路在很多场合下都有应用。7805就是一种串联型集成稳压电路，可以输出5V的电压。7805-7824可以输出5-24V电压。在很多电器上都有应用。

2、电视机里的过压保护电路

115V是电视机主供电电压，当电源输出电压过高时，D导通，三极管T导通，其集电极电位将由原来的高电平（5V）变为低电平，通过待机控制线的电压使电视机进入待机保护状态。

3、电弧抑制电路

在电感线圈上并联接入一只合适的稳压二极管（也可接入一只普通二极管原理一样）的话，当线圈在导通状态切断时，由于其电磁能释放所产生的高压就被二极管所吸收，所以当开关断开时，开关的电弧也就被消除了。这个应用电路在工业上用得比较多，如一些较大功率的电磁吸控制电路就用到它。

TVS管介绍

TVS（TRANSIENT VOLTAGE SUPPRESSOR）或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同，外形也与普通二极管无异，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度（达1*10^-12秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。 TVS的反应速度比RC回路快10E-12s，可不用考虑TVS的击穿电压VBR，反向临界电压VWM，峰值脉冲电流IPP和箝位电压VC及峰值脉冲功率PP. 选择VWM等于或大于电路工作电压，VC为小于保护器件的耐压值，能测量好（IPP），或估计出脉冲的功率，选功率较大的TVS。

TVS管的特性参数：

反向漏电流ID和额定反向关断电压VWM。VWM是TVS连续工作的直流或脉冲电压，当这个反向电压加入TVS的两极间时，它处于反向关断状态，流过它的电流应小于或等于其反向漏电流ID。

小击穿电压VBR和击穿电流IR。VBR是TVS小的雪崩电压。25℃时，在这个电压之前，TVS是不导通的。当TVS 流过规定的1mA电流（IR）时，加入TVS两极间的电压为其小击穿电压VBR。按TVS的VBR与标准值的离散程度，可把TVS分为±5%VBR和±10% VBR两种。对于±5%VBR来说，VWM=0.85VBR；对于±10% VBR来说，VWM=0.81 VBR。

箝位电压VC和峰值脉冲电流。IPP当持续时间为20微秒的脉冲峰值电流IPP流过TVS时，在其两极间出现的峰值电压为VC。它是串联电阻上和因温度系数两者电压上升的组合。VC 、IPP反映了TVS器件的浪涌抑制能力。VC与VBR之比称为箝位因子，一般在1.2~1.4之间。

电容量C 是TVS雪崩结截面决定的、在特定的1MHZ频率下测得的。C的大小与TVS的电流承受能力成正比，C过大将使信号衰减。因此，C是数据接口电路选用TVS的重要参数。

峰值脉冲功耗PMPM是TVS能承受的峰值脉冲耗散功率。其规定的试验脉冲波形和各种TVS的PM值，请查阅有关产品手册。在给定的箝位电压下，功耗PM越大，其浪涌电流的承受能力越大；在给定的功耗PM下，箝位电压VC越低，其浪涌电流的承受能力越大。另外，峰值脉冲功耗还与脉冲波形、持续时间和环境温度有关。而且TVS所能承受的瞬态脉冲是不重复的，器件规定的脉冲重复频率（持续时间与间歇时间之比）为0.01%，如果电路内出现重复性脉冲，应考虑脉冲功率的“累积”，有可能使TVS损坏。

箝位时间TCTC是从零到小击穿电压VBR的时间。对单极性TVS小于1×10-12秒；对双极性TVS小于是1×10-11 秒。
