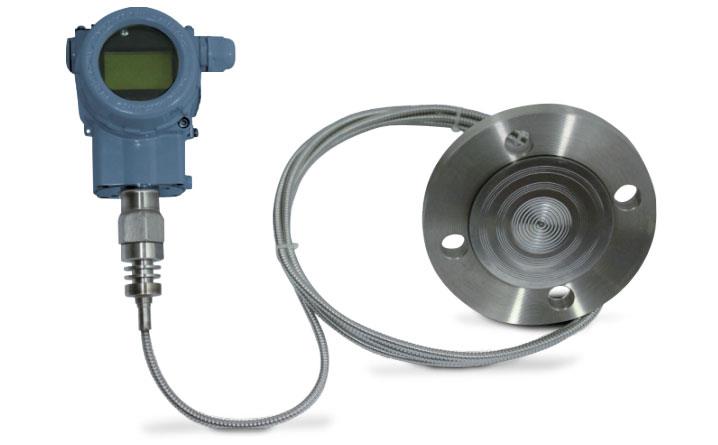

通过一张图普及安装要领及注意事项，这是仪表初学者必须掌握的实用技术经验，本文结合远传压力变送器高压侧容室法兰安装图分享这些经验。


注意事项
◆ 请确保使用的垫圈内径大于远传压力变送器的隔膜密封内径，如果使用的垫圈内径小于隔膜密封内径，可能会影响膜片的正常工作，引起远传压力变送器误差。
◆ 在进行远传压力变送器隔膜密封安装时，尽可能地不要对膜片密封部分施加封入液的落差压。
◆ 注意不要损坏远传压力变送器膜片的表面。由于膜片从法兰面凸起约 1mm，如果将膜片面朝下放置则可能损伤膜片表面。
◆ 不要扭曲，挤压毛细管，也不要对它施加过大的压力。
◆ 不要松动固定在远传压力变送器容室法兰的四个螺钉或松动毛细管和容室法兰连接部的螺钉(如果填充液泄漏，远传压力变送将不能工作)。
◆ 用户自备过程法兰、垫圈、法兰螺栓、螺母。
