示波器探头有X1和X10档，当测量一个信号时应该如何选择？

1、先我们看它们的区别？
X1档，表示信号没有经过衰减进入示波器
X10档，表示信号衰减10倍进入示波器（当示波器也设置为X10档，直接读数即可，当示波器设置为X1档，示波器上读数应扩大10倍才为真实值）
我们来看一下示波器探头的等效电路？

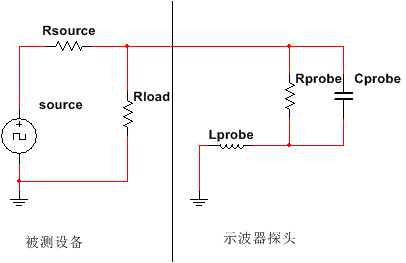

将探头模型简化为RLC电路，如下图所示。

如上图所示，Rprobe是探头的输入电阻，输入电阻Rprobe越大越好，但是Rprobe是不可能做到无穷大的，它和被测电路产生分压，使得实测电压比实际电压小。为了避免探头电阻负载造成的影响，一般要求Rprobe要大于Rsource和Rload的10倍以上。大部分探头的输入阻抗在几十K欧姆到几十兆欧姆之间。
Cprobe是探头本身的输入电容。这个电容不是刻意做进去的，而是探头的寄生电容。这个寄生电容也是影响探头带宽的最重要因素，因为这个电容会衰减高频成分，把信号的上升沿变缓。通常高带宽的探头寄生电容都比较小。理想情况下Cprobe 应该为0，但是实际做不到。一般无源探头的输入电容在10pf 至几百pf 间，带宽高些的有源探头输入电容一般在0.2pf 至几pf 间。
Lprobe是探头导线的寄生电感，通常 1mm 探头的地线会有大约 1nH 的电感，信号和地线越长，电感值越大。探头的寄生电感和寄生电容组成了谐振回路，当电感值太大时，在输入信号的激励下就有可能产生高频谐振，造成信号的失真。所以高频测试时需要严格控制信号和地线的长度，否则很容易产生振铃。
在使用示波器时，需要对示波器测量通道的耦合方式和输入阻抗进行设置，耦合方式有AC和DC两种，输入阻抗有1MΩ和50Ω两种。示波器的探头种类很多，但是示波器的的匹配永远只有1M 欧姆或50欧姆两种选择，不同种类的探头需要不同的电阻与之匹配。示波器输入接口的电路示意图如下图所示：

测量普通信号时一般用DC耦合方式，测试电源的纹波/噪声时需要使用AC耦合方式，示波器接有源探头时，输入阻抗会自动切换到50Ω档位，接无源探头时需要手动切换到1MΩ档位。从电压测量的角度来说，为了减小对被测电路的影响，示波器应采用1MΩ的高输入阻抗，但是由于高阻抗电路的带宽很容易受到寄生电容的影响。所以 1MΩ的输入阻抗广泛应用于 500M 带宽以下的测量。对于更高频率的测量，通常采用50Ω的传输线，所以示波器50欧姆匹配主要用于高频测量。

为了更好的说明示波器输入阻抗及寄生电容对测量通道带宽的影响，示波器寄生电容的等效阻抗为1/2pifc,再低频时，C的等效阻抗非常大，大部分电流流过R,当信号频率提高，阻抗越来越小，输入阻抗降低，为了降低寄生电容对示波器输入阻抗的影响，所以在测试高频信号时，示波器的输入阻抗设置为50欧姆。

衰减信号是用探头，接上这个探头，并且用x10档以后，经过探头到达示波器输入端的信号幅度衰减到1/10， 并且从探头输入端来看，输入阻抗变为10倍，实际上从示波器自己的输入端来看，输入阻抗还是原来的，但对于系统（示波器+探头）来说阻抗增大为10倍。输入阻抗高会使输入信号的损失更小，输入阻抗相当于信号的负载，输入阻抗越高，相当于信号的负载越轻。

2、什么时候使用X1和X10?
（1）对于未知信号，最好使用X10档，以免烧坏仪器
（2）对于比如VCO的VTUNE引脚，最好使用X10档，因为信号比较敏感。衰减后对信号干扰较少
（3）测量晶振等内阻较大，输出阻抗大的线路时，使用X10档，可以获得比较精确的幅度值。起到提高输入阻抗的作用。
总结：t探头衰减和输入阻抗匹配是两个概念，要区别对待。
