示波器的供电接口的“地”到底要不要拔掉?
核桃设计分享 2025-05-08

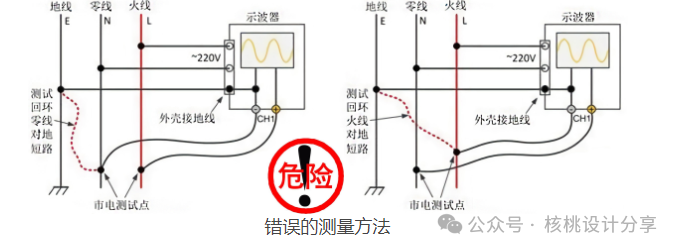

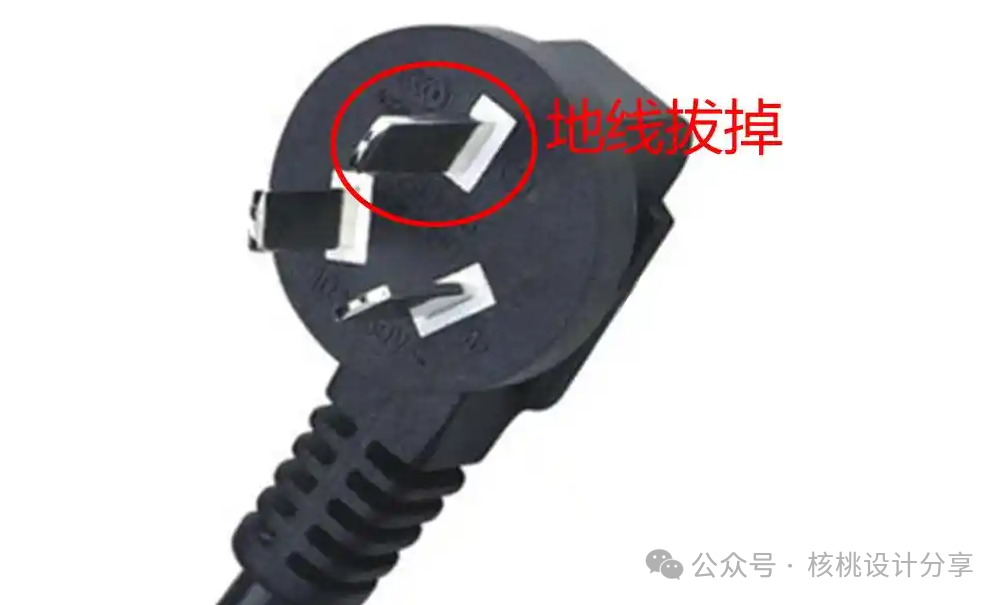

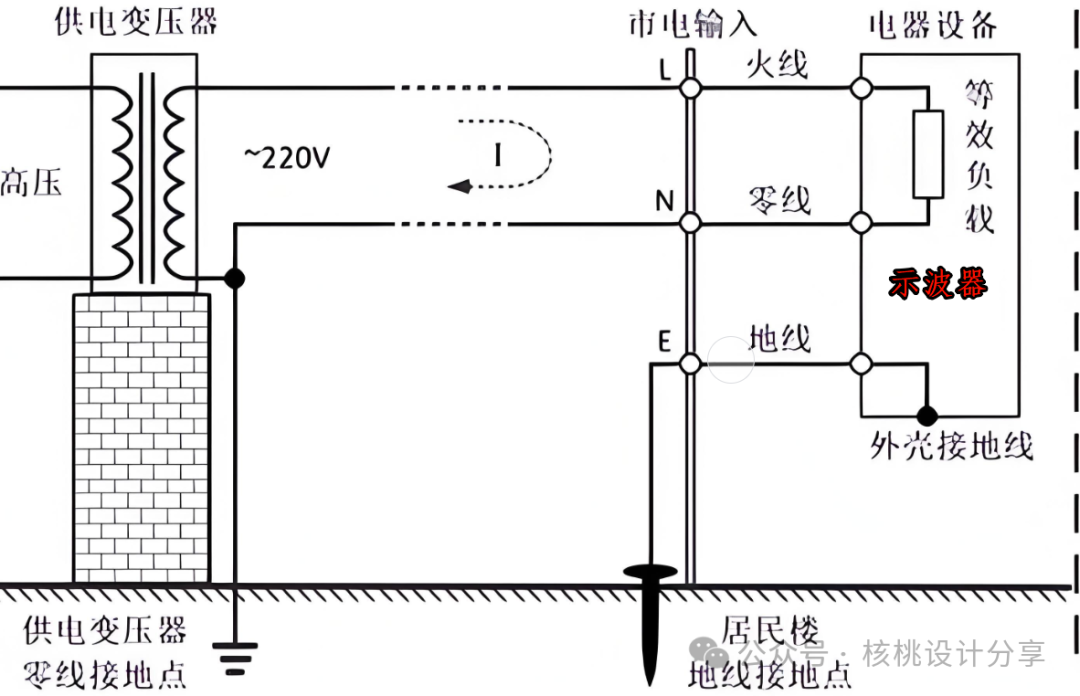

相信很多小伙伴都这么干过,把示波器的供电接口的“地”拔掉,如下图:核桃一开始也不明白,为什么要把“地”给拔掉!首先,先说结论:示波器的地肯定是有意义,没意义厂家不可能还提供!先来看看示波器的地是怎么接入电网中的:当示波器的“地”没有拔掉时,如果没有使用差分探头进行测量市电220V的零线和火线时,那就非常危险,如下图红色虚线所示,会间接的把零线/火线对地线短路。所以很多老工程师都会叮嘱把“地”拔掉,不然测量时很容易炸机。

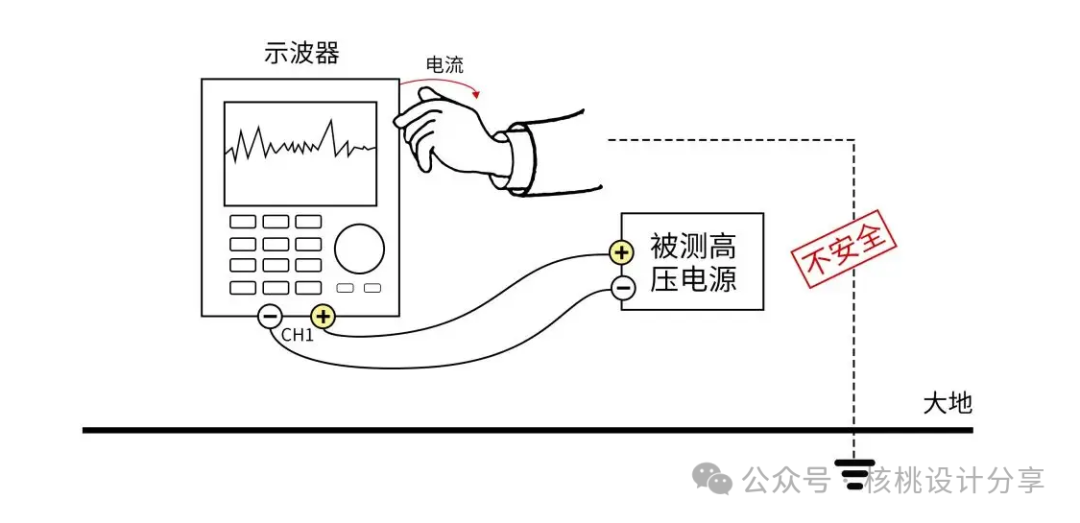

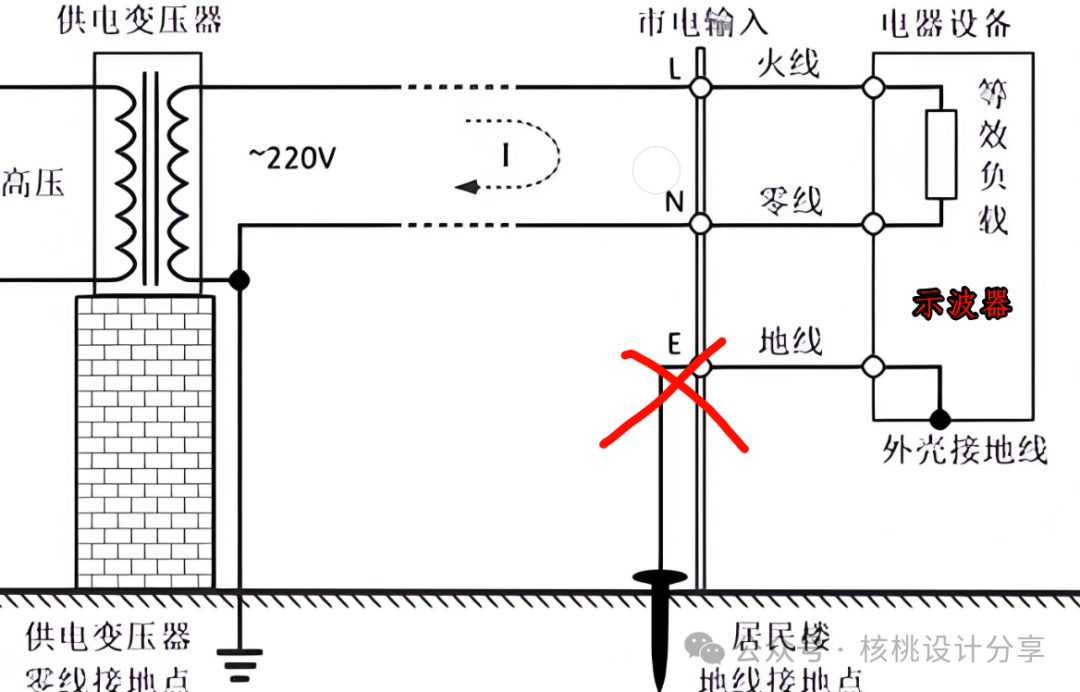

假如说示波器的地线拔掉了,如下所示:这种方式称为“浮地”,很有可能因为操作不当引发触电事故,示波器在“浮地”时,示波器的外壳和探头的接地端是等电位,当测试市电时,外壳可能带有220V的电压,如果人体一旦接触到示波器的外壳,电流会流入人体,也是非常危险。“浮地”的示波器与大地之间的寄生电容会直接影响到被测信号,很可能会导致信号失真,导致测量不准。故在使用示波器的过程中,建议保留示波器的“地”,使用差分探头来进行测量市电。
