示波器x10探头的补偿原理
硬件工程师笔记 2025-06-05


一、x1x10探头的区别与应用场景

1 两种探头的区别与应用场景(整理自DeepSeek

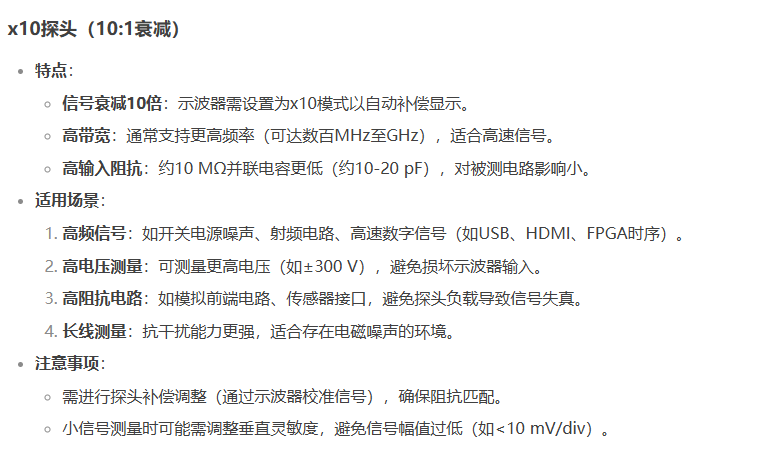

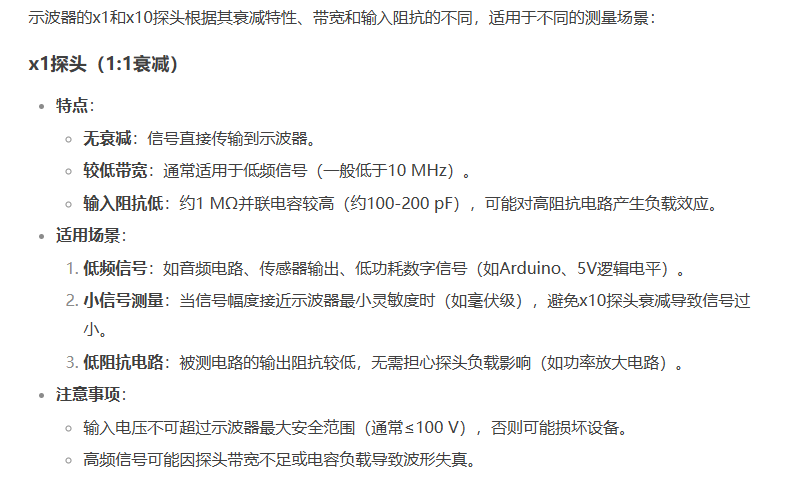

x1探头(1:1衰减)

x10探头(10:1衰减)

衰减特性

无衰减

衰减10

带宽

只有16MHz或者20MHz

高达数百MHzGHz

输入阻抗

1MΩ(并联电容较高如100~200pf

10MΩ(并联电容更低如10~20pf

应用场景

小信号的噪声测量等

高压、高频、高阻抗和长线测量

使用注意

带宽低,输入电压不能过高

探头x10,示波器也要x10;探头要正确补偿

1.1 无衰减探头的特点、应用场景和注意事项


1.2 衰减10倍探头的特点、应用场景和注意事项

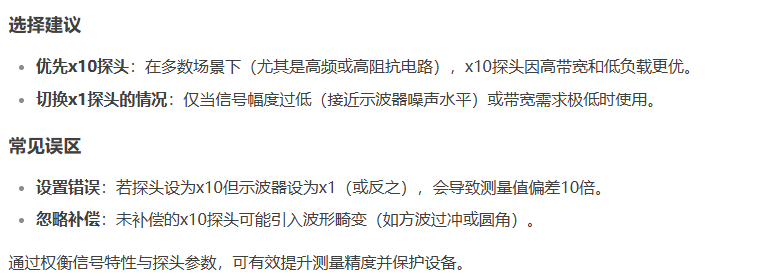

1.3 选用建议与常见误区

二、x10探头三种补偿情况实测

2.1到图2.3波形的测试方法为,探头接在了示波器的校准信号源上,旋转x10探头的补偿旋钮(调整的是电容容值),记录三种补偿情况的测试波形。

校准信号源通常是1kHz,占空比50%,幅值3Vpp的方波。

通过测试波形即可确认探头是否经过了正确的补偿,如图2.3,波形没有任何衰减和畸变。

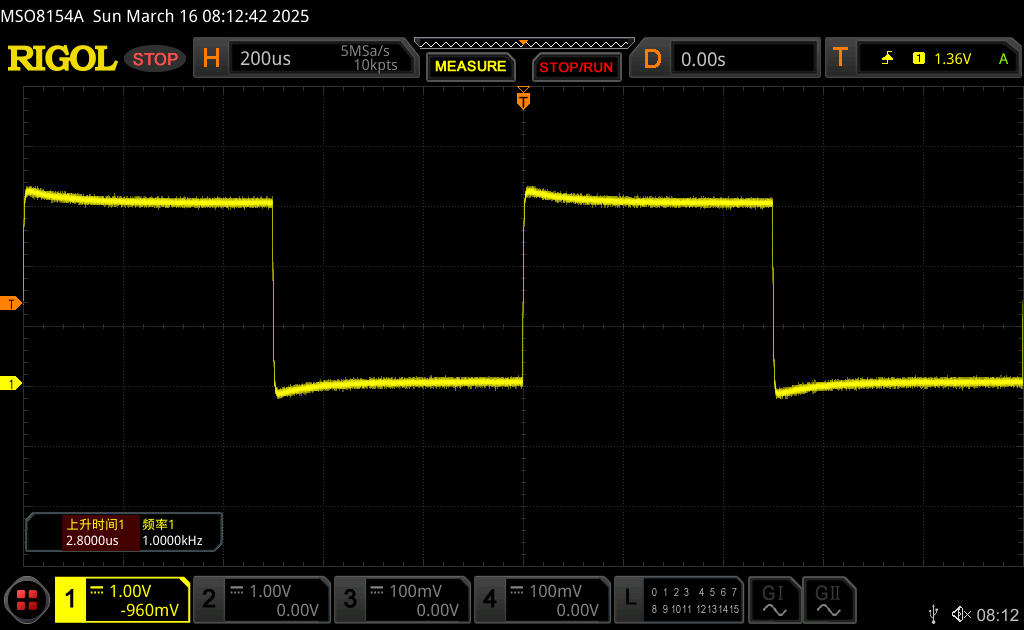

2.1 过补偿波形(有圆角)

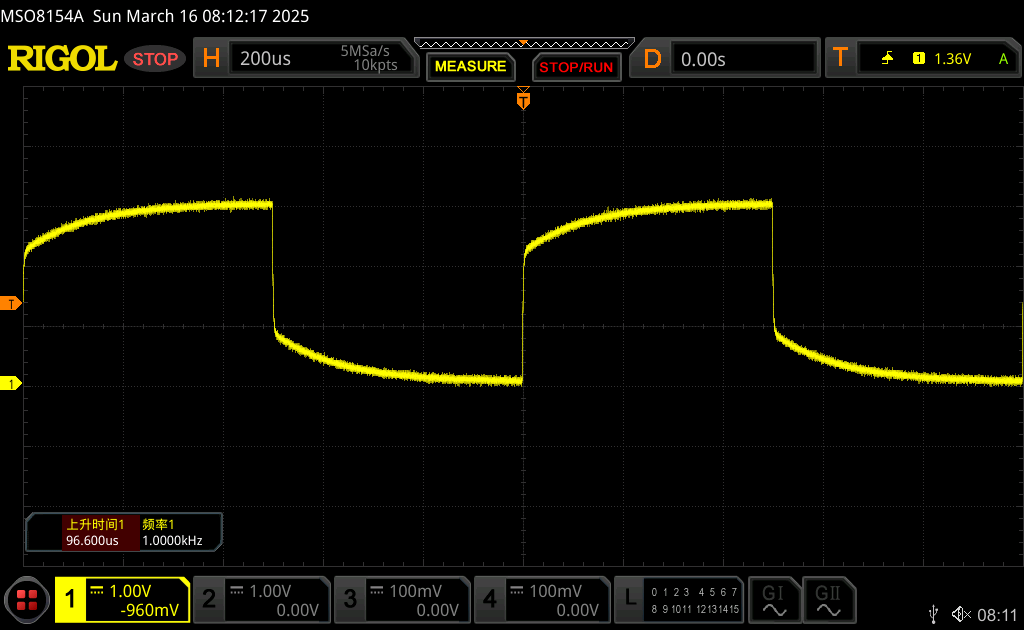

2.1 欠补偿(方波过冲)

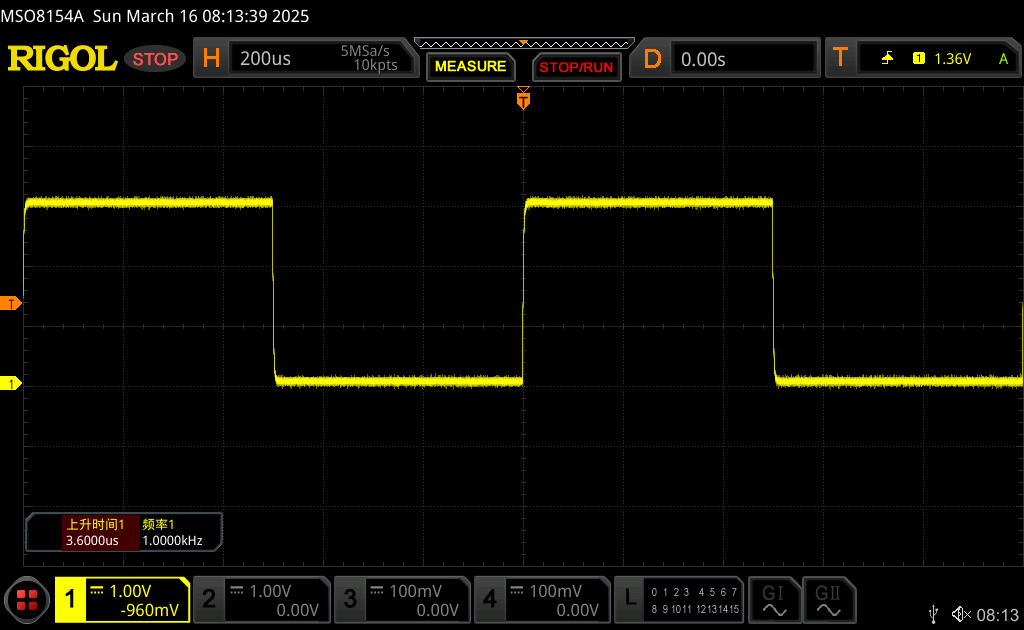

2.2 正确补偿,波形没有任何衰减和畸变!

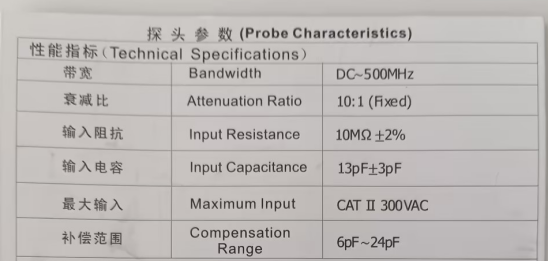

2.3 测试探头参数

三、x10探头三种补偿情况仿真

三种补偿情况的频率响应仿真结果最能说明情况了,从图3.4中可以看到,正确补偿的红色曲线,幅值和相位是与频率无关的常数!

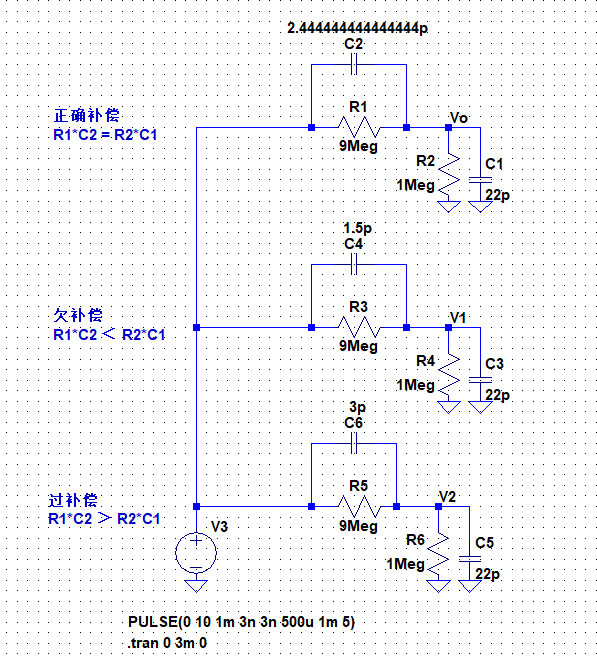

3.1 时域仿真电路图

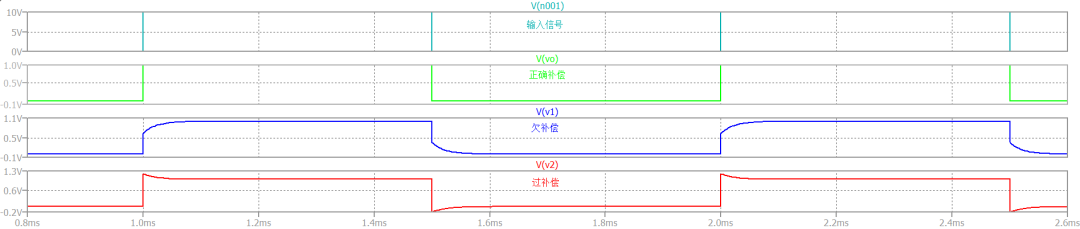

3.2 输入信号与三种补偿情况的波形对比

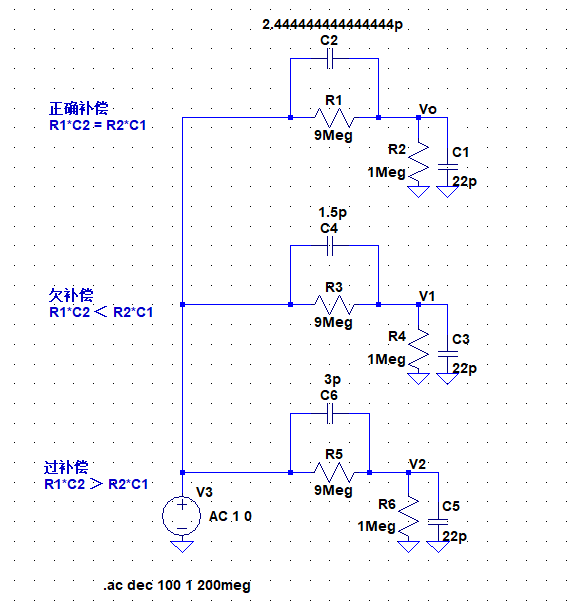

3.3 频率仿真电路图

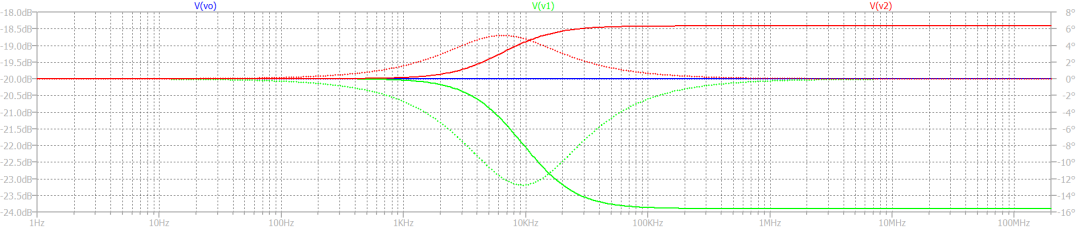

3.4 三种补偿情况的频率响应仿真结果

四、x10探头的工作原理

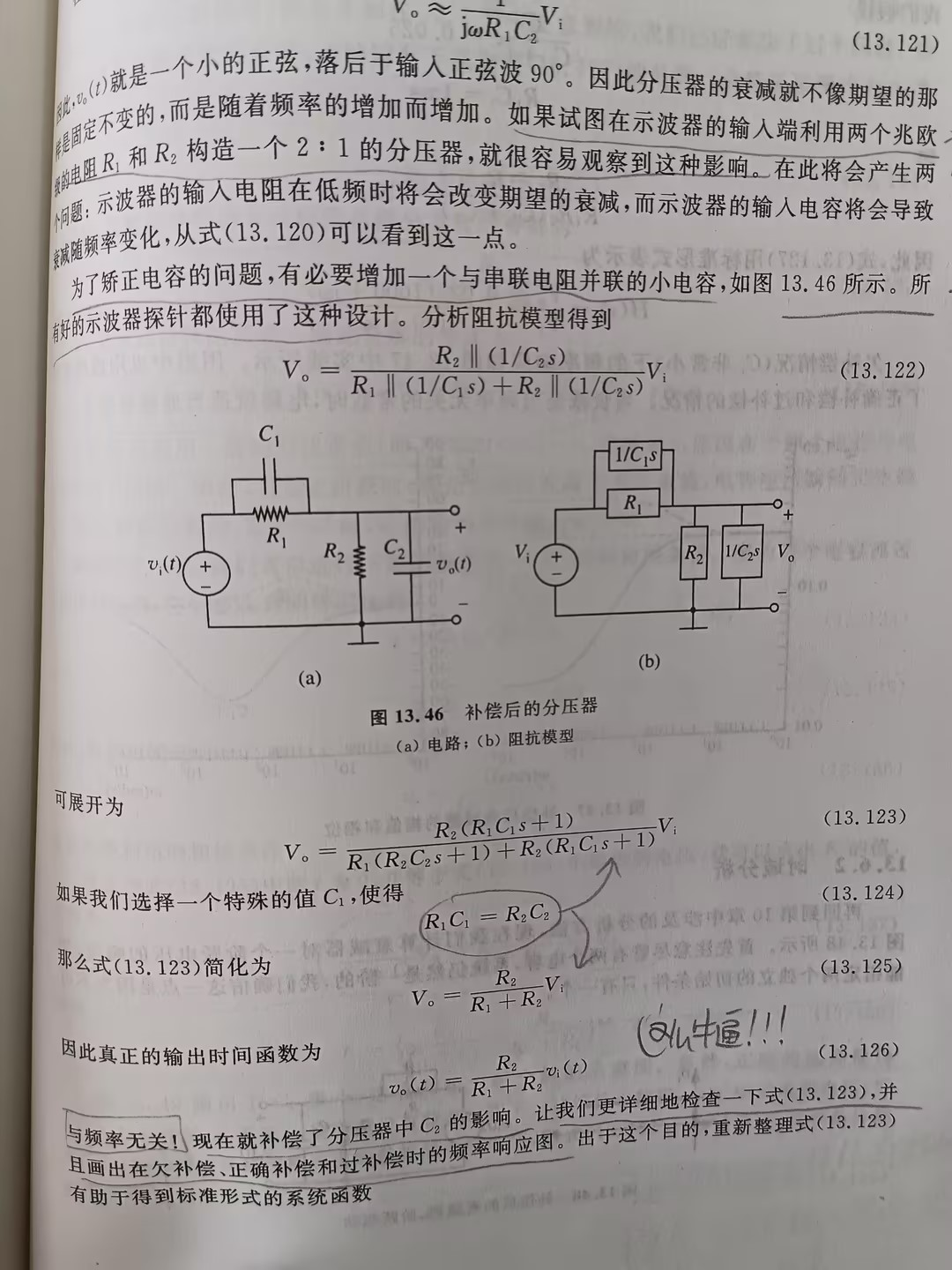

x10探头的内部电路图参见图4.1,作者也提到了使用x10探头时一定确认是否经过补偿,否则将会非常浪费时间,因为测量出来的波形误差很大。它的传递函数参见图4.2,来自《模拟和数字 电子电路基础》。

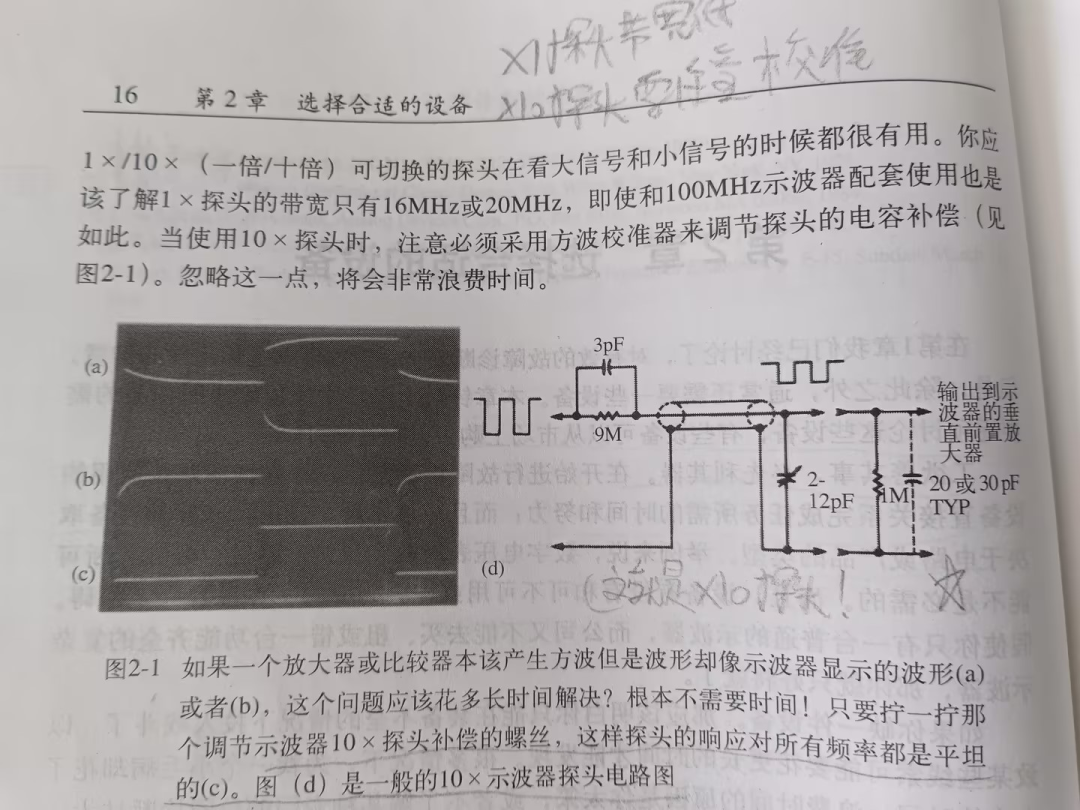

4.1 x10探头的内部电路图,摘自模拟电路故障诊断

4.2 示波器x10探头的传递函数

五、为什么要用x1探头测试噪声?

为什么我们测试噪声一定要用同轴线,而不是用x10探头?从图5.1电路图中就知道了原因,因为如果选用x10探头,那么示波器本底噪声将会更大。示波器x1档位和x10档位的本底噪声参见图5.2和图5.2,噪声相差约10倍,是因为内部放大器的增益相差10倍的缘故。

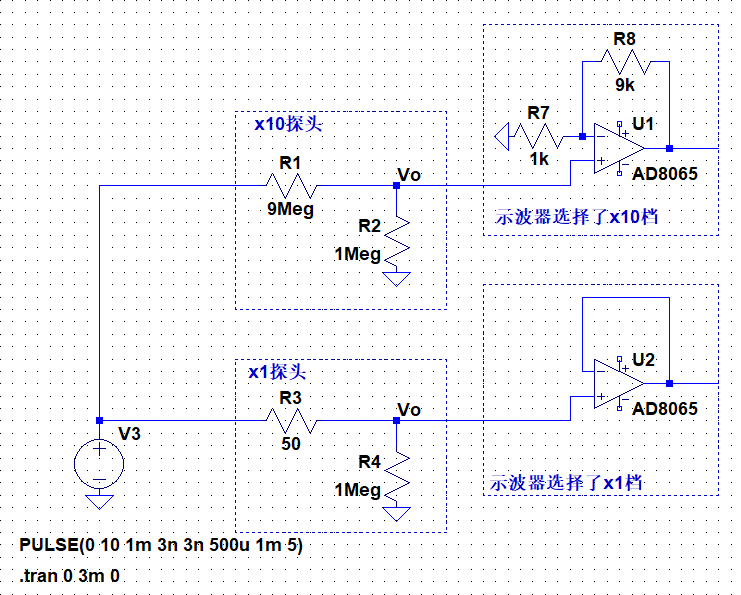

5.1 x1探头与x10探头与示波器的内部连接电路,忽略了电容

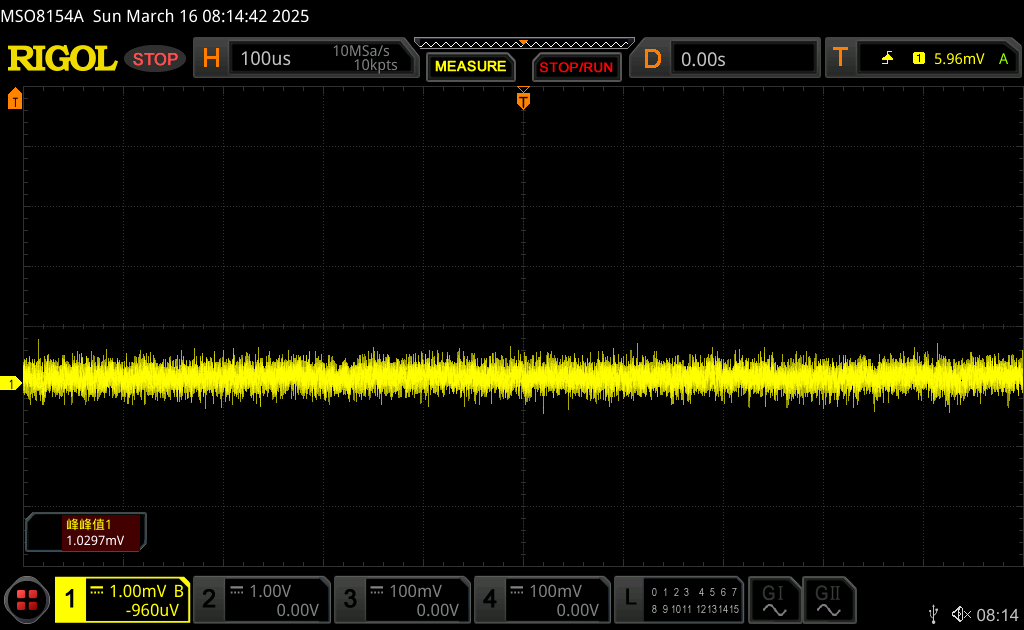

5.2 x1探头本底噪声实测约1mVpp@20MHz

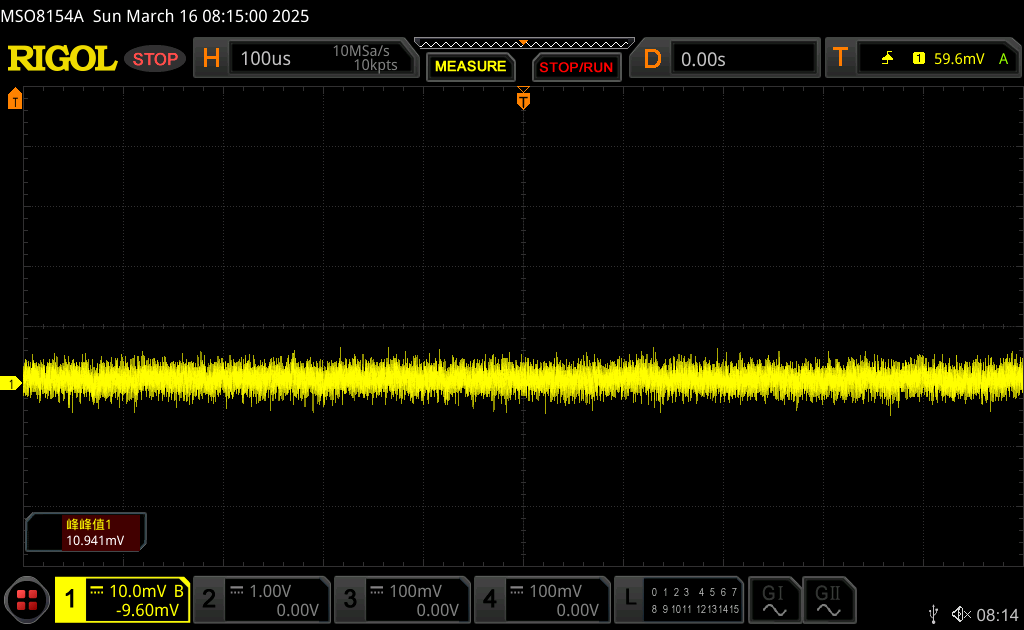

5.2 x10探头本底噪声实测约10mVpp@20MHz

六、总结

本文整理了x10探头的补偿原理,包括x1x10探头的特点、应用场景与使用注意;实测和仿真了三种x10探头补偿情况的测试波形对比,特别是频率响应最能说明情况:经过恰当补偿过的探头幅值没有任何衰减,且没有任何相移;x10探头的传递函数说明了只要上下臂的RC乘积相等即可忽略C的影响,就是一个简单的电阻分压器;最终展示了为什么测试噪声需要用x1探头,x10探头会比前者噪声大10倍的原因。
