新频谱

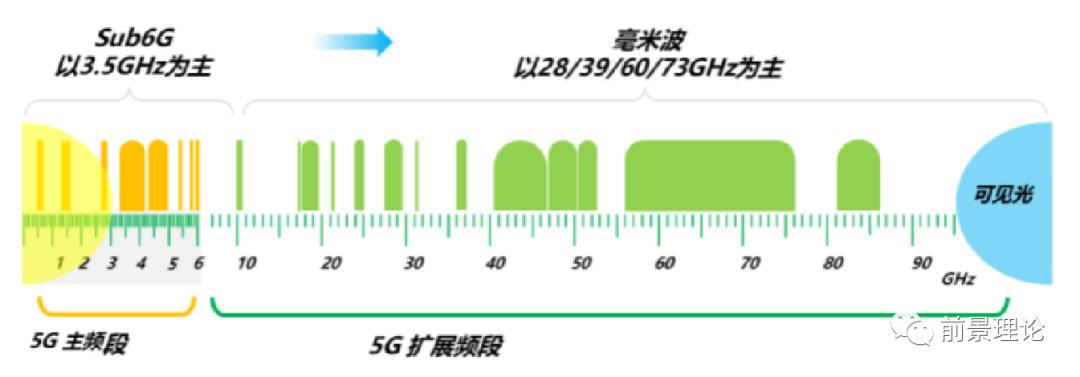

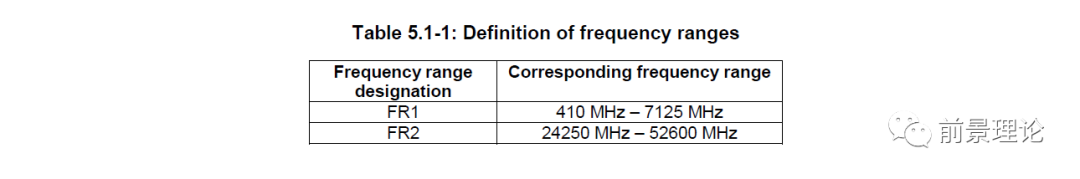

3GPP 38101-2为 NR 主要定义了两个频率范围：

FR1:sub6G，也就是目前的低频频段，是5G的核心频段；其中3GHz以下的频率称为sub3G，其余频段称为C-band

FR2:毫米波，高频频段，为5G的扩展频段，频谱资源丰富。

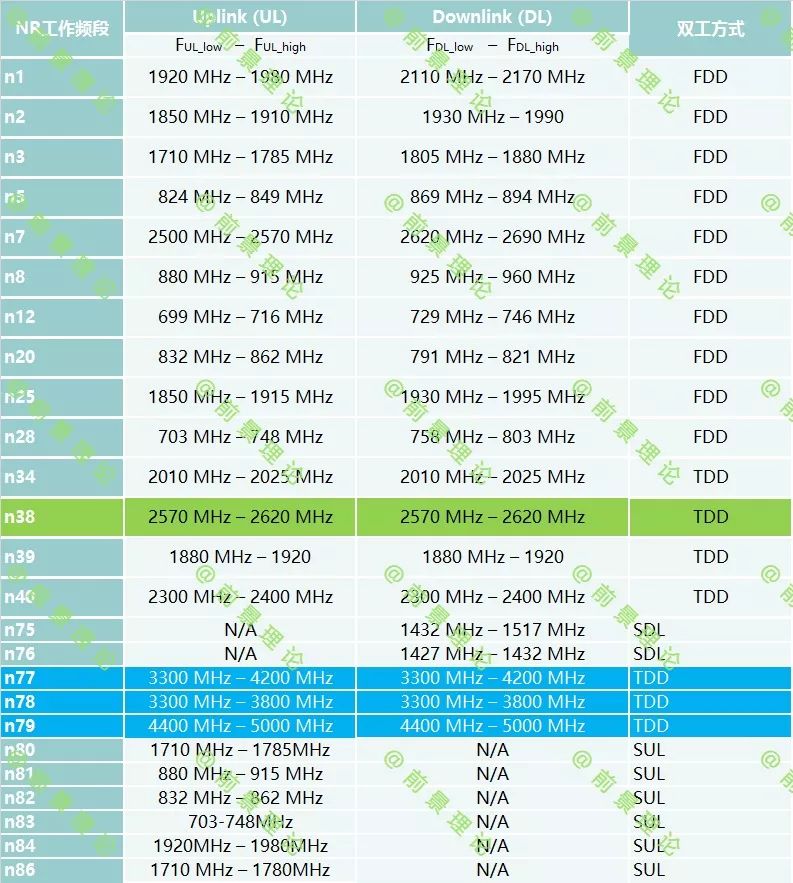

▋新频谱-FR1

图片源自：鲜枣学堂

FR1是5G的主频段，其最小带宽可以达到100MHz。

5G的双工模式支持FDD和TDD,同时引入了SDL和SUL，用于支持5G上下行解耦的功能。SDL全下行;SUL全上行。

▋新频谱-FR2

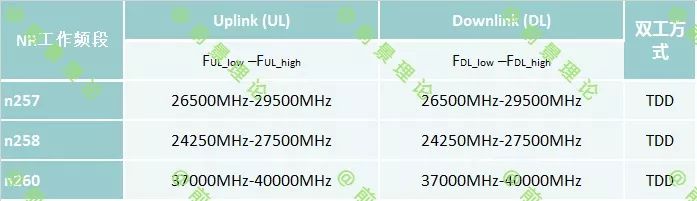

当前版本毫米波定义的频段只有3个，全部为TDD模式，最大小区带宽支持400MHz。

▋5G小区带宽

相比于LTE的1.4、3、5、10、15、20MHz 小区带宽，5G取消了5M以下的小带宽.

其中:sub-6GHz支持带宽：5、10、15、20、25、30、40、50、60、80、90、100MHz。

毫米波：mmWave:50、100、200、400M。

20M以下带宽定义主要是满足既有频谱演进需求。

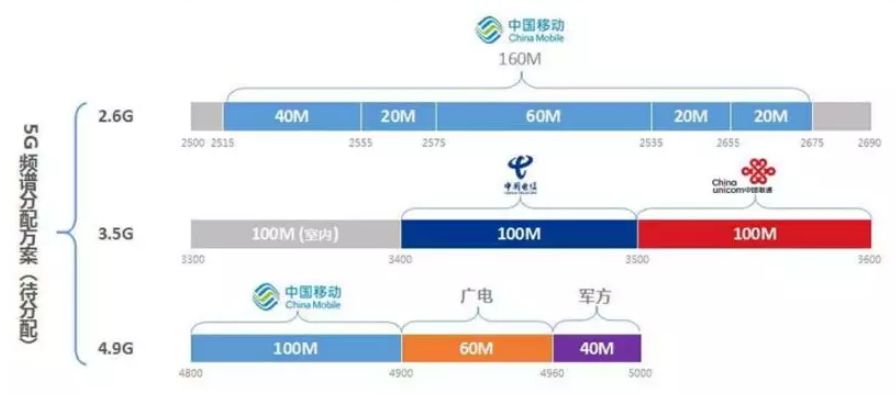

例如移动某局点现网小区带宽以60MHz和100MHz为主。

联通某局点现网小区带宽以80MHz和100MHz为主。

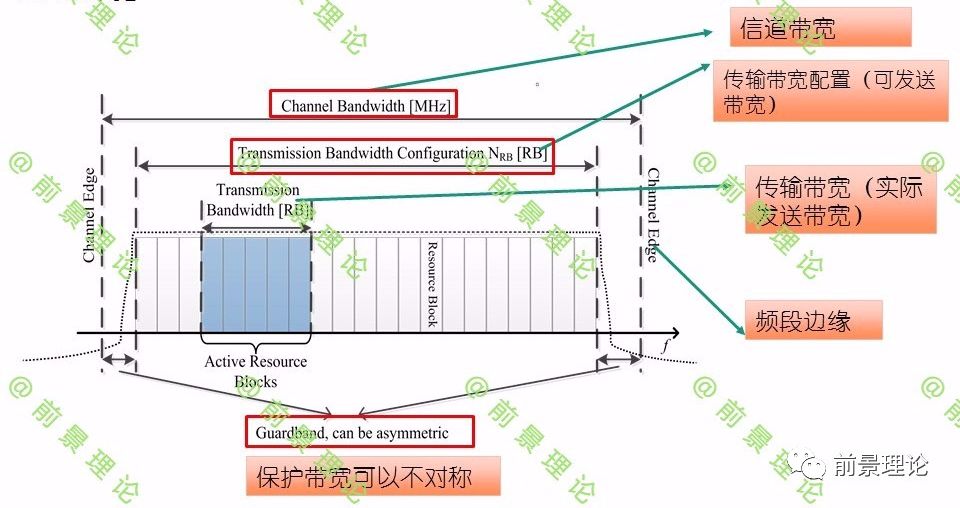

▋5GNR带宽

信道带宽：ChanneBW，协议里面能常见的描述，如5MHz，100MHz；

最大传输带宽：Maximum transmission bandwidth，一般用RB数描述；最大传输带宽 = RB数 × 子载波数(固定为12) * 子载波带宽(SCS，可配)。

保护带宽：guardbands，每个信道带宽两边各有一个，协议里面一般用KHz为单位；

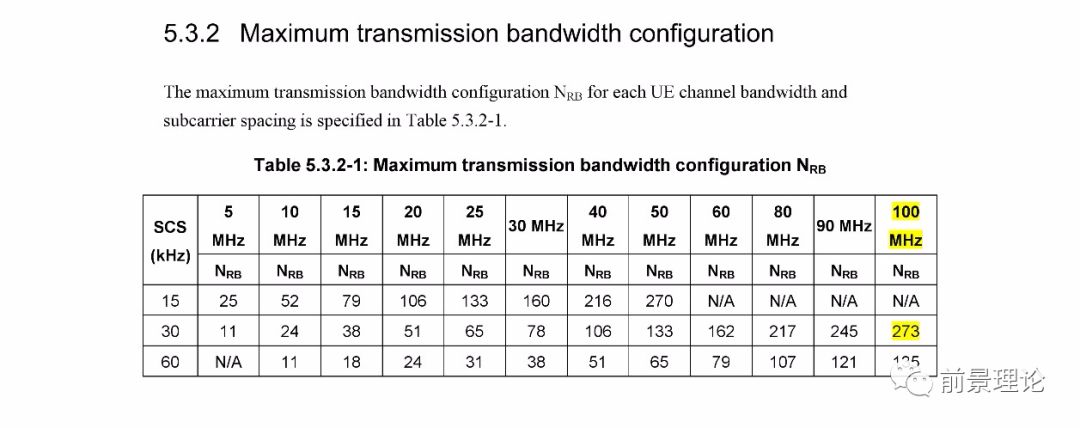

FR1最大传输带宽：

FR2最大传输带宽：

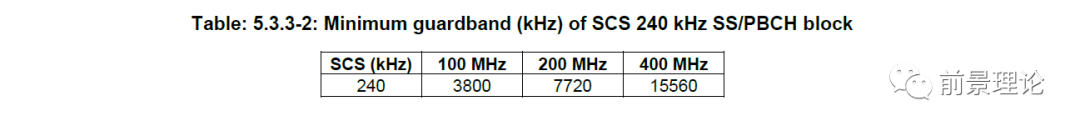

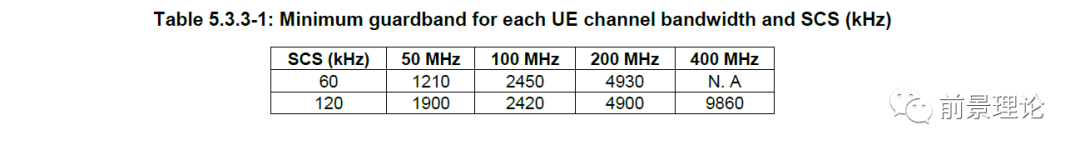

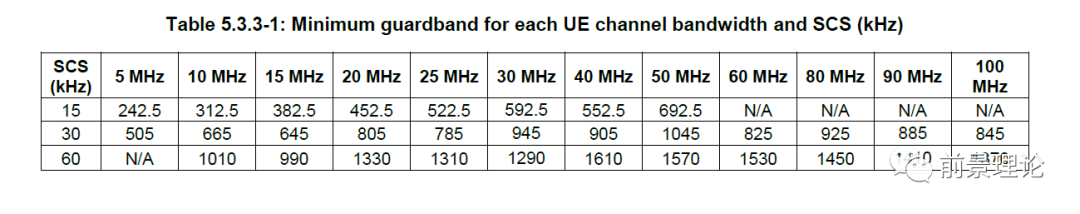

最小保护带宽：

注：毫米波高达400MHz的工作带宽对于5G热点区域容量提升具有重大意义

5G的最大带宽配置受限于以下几个因素：

1.当前载波最大带宽。

2.子载波带宽（协议约束最大带宽为FR1273个RB，FR2264个RB）。

小区最大带宽和子载波带宽的关系：由于协议对于最大RB数的约束，因此FR1频段必须要在30KHz以上的子载波才能实现100MHz带宽，FR2频段必须要在60KHz以上的子载波带宽才能实现400MHz带宽。

▋5G频点计算--信道栅格channel rastermatch

channel raster信道栅格定义：信道栅格的值是人为规定值，表示各个不同的频点之间的间隔应该满足的条件。

通俗理解:如果把无线频谱比作高速公路，信道栅格就好比每条车道的宽度，假设每两米为一个标准车道，那这个两米即为一个步长或者步进值。

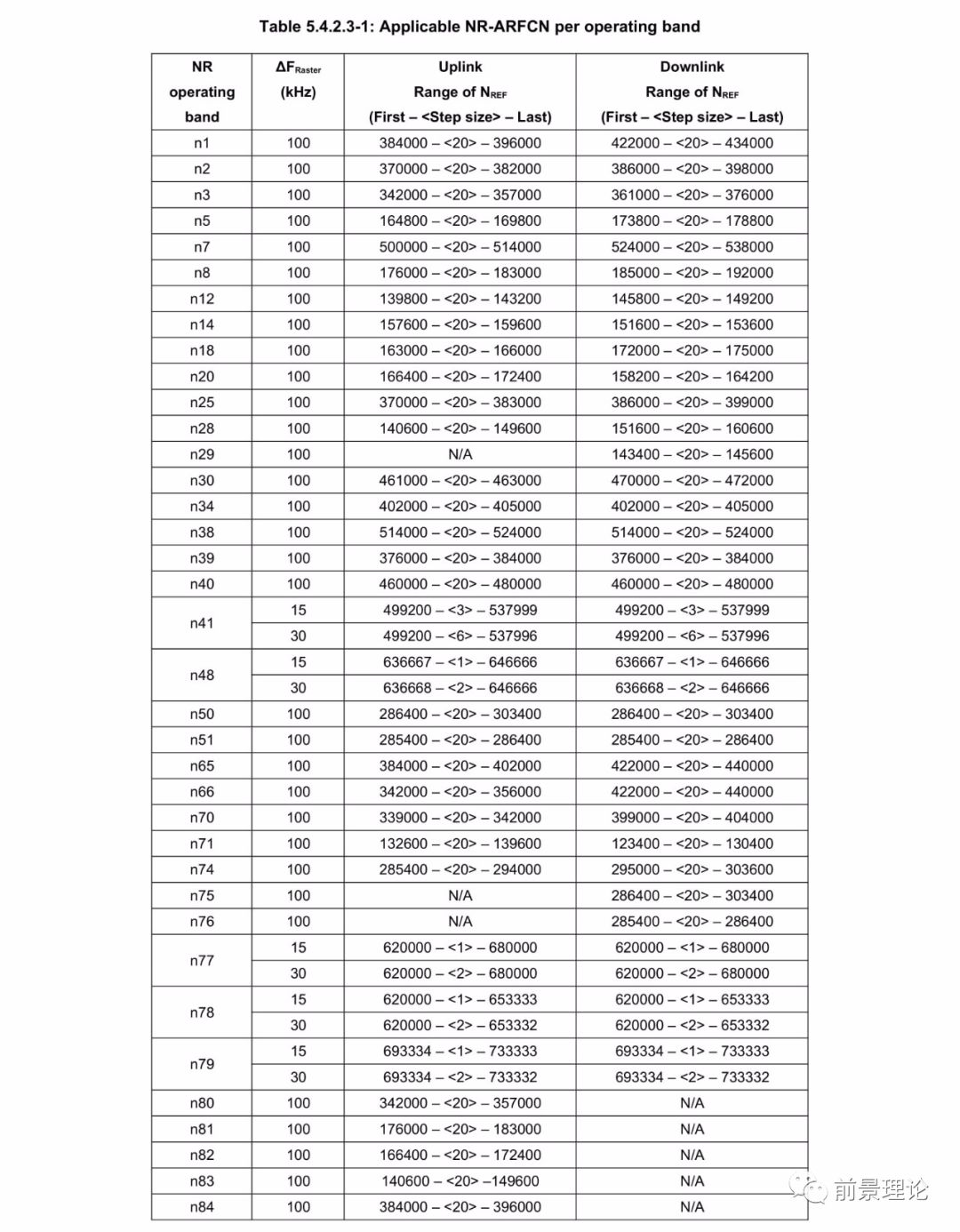

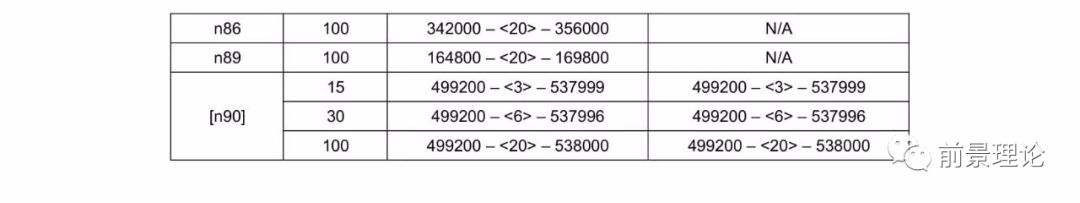

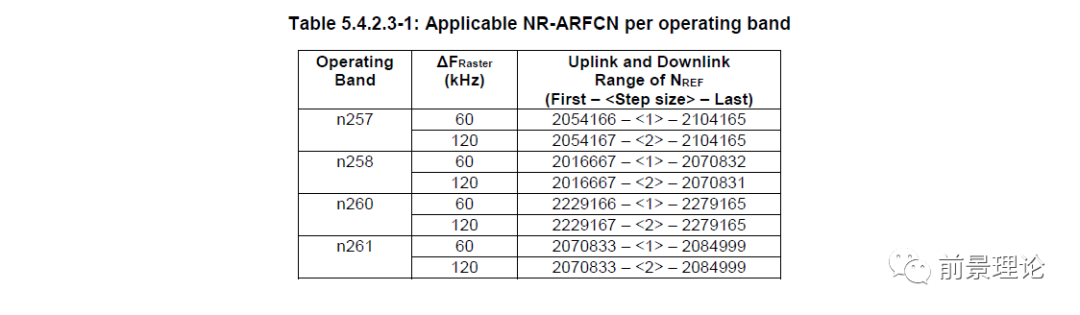

相比于4G的信道栅格，5G的信道栅格大小是可变的，FR1中从n1、n77、n78、n79有15KHz和30KHz两种配置，其余NR频段信道栅格为100KHz，每个频段对应频点的步进不一定是1，比如n1频段，栅格是100K，频点步长是20（即每间隔100Hz，频点相差20）此处频点为NR的绝对频点。

▋5G频点计算--Global Raster全局频点栅格

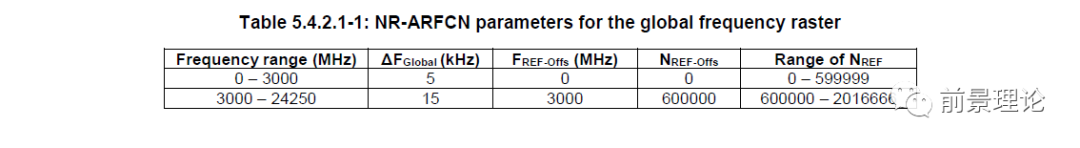

5G频点栅格-Global Raster:Global Raster是全局的频点栅格，用于计算5G绝对频点号：

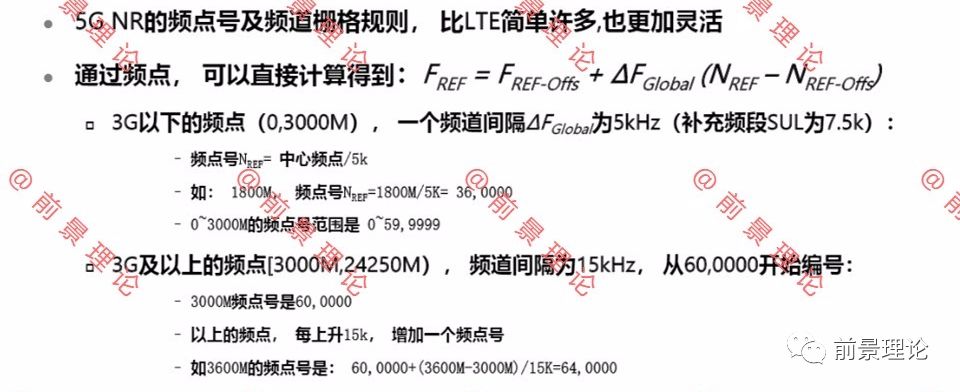

5G频点号(NR-ARFCN）计算公式如下：

FREF= FREF-Offs + ΔFGlobal (NREF– NREF-Offs)

FREF为中心频率

FREF-offs查表获得

ΔFGlobal和BAND有关，查表获得

NREF为输入的5G下行绝对频点号

NREF-offs查表获得

实际中，每个5G频段规定的信道栅格并不一定就是全局信道栅格的大小，比如n1频段的信道栅格就是100k，因此n1频段的频点步进就是20。

因此说，信道栅格只是全局频点栅格的一个子集，而且信道栅格一定是全局频点栅格的整倍数。这时就把这个信道栅格记为 ΔFRaster。

▋5G频点栅格----全局同步信道GSCN

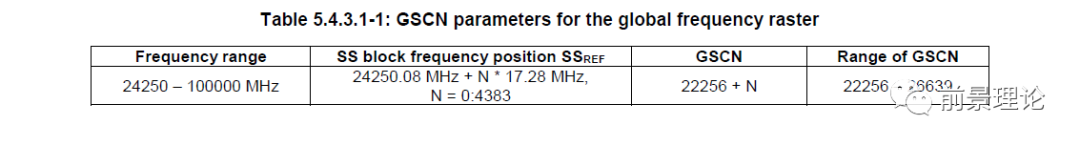

GSCN（Global Synchronization Channel Number）用于标记SSB的信道号，每一个GSCN对应一个SSB的频域位置SSREF，GSCN按照频域增序进行编号。

思考：为什么协议已经规定了绝对频点号，还要设置GSCN.

UE在开机时需要搜索SS/PBCH block进行同步，在UE不知道频点的情况下，需要按照一定的步长值盲检UE所支持频段内的所有频点（有点类似于雷达扫描目标）；由于NR中小区带宽非常宽，按照信道栅格去盲检，会导致UE接入速度非常慢，为此协议规定了同步栅格（ Synchronization raster），所以定义定义了GSCN,GSCN数少于绝对频点数，加快UE同步速度.

▋工作中频带，频点，SSB频点

现网5G工参频点频带、频点、SSB频点、 SsbDescMethod、上下行带宽。

频带：例如中国移动的N41、N79.中国联通的N78

频点：例如中国移动的513000、 723334、 513036、 509004；中国联通的633984、 636666、 626724、 630000

SSB频点： 例如中国移动的6312、 723322、 509004；中国联通的7853、 7811、 7853。

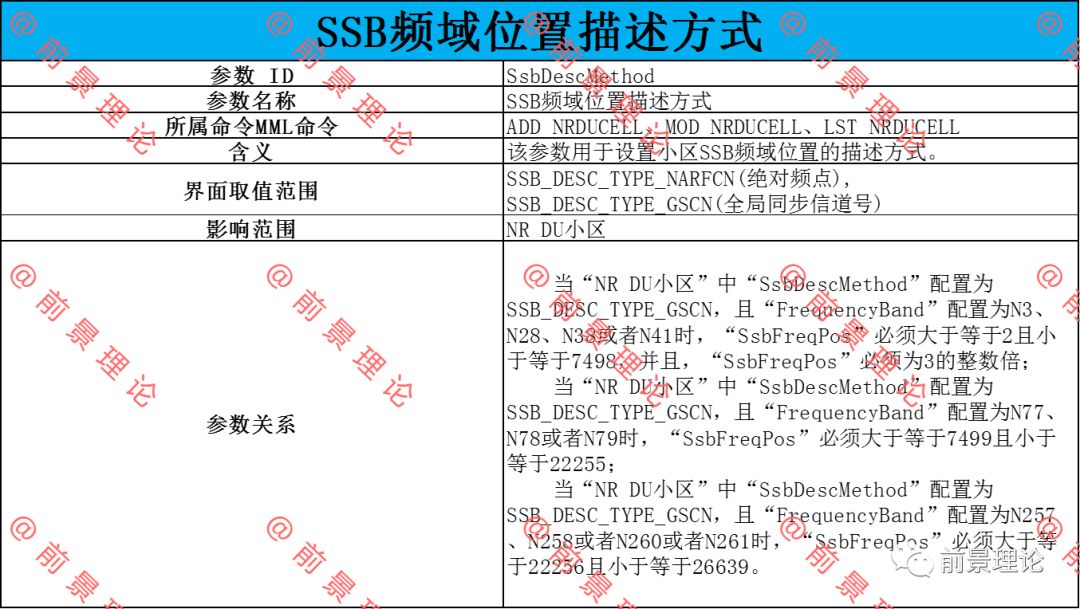

SsbDescMethod：绝对频点、全局同步信道号

上下行带宽：100M、60M、80M
