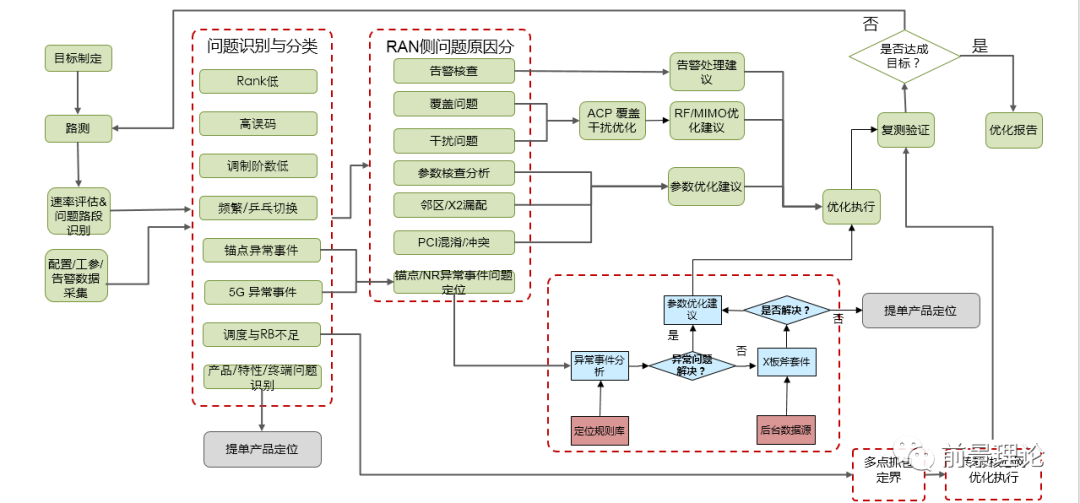

5G 基于路测分析优化流程

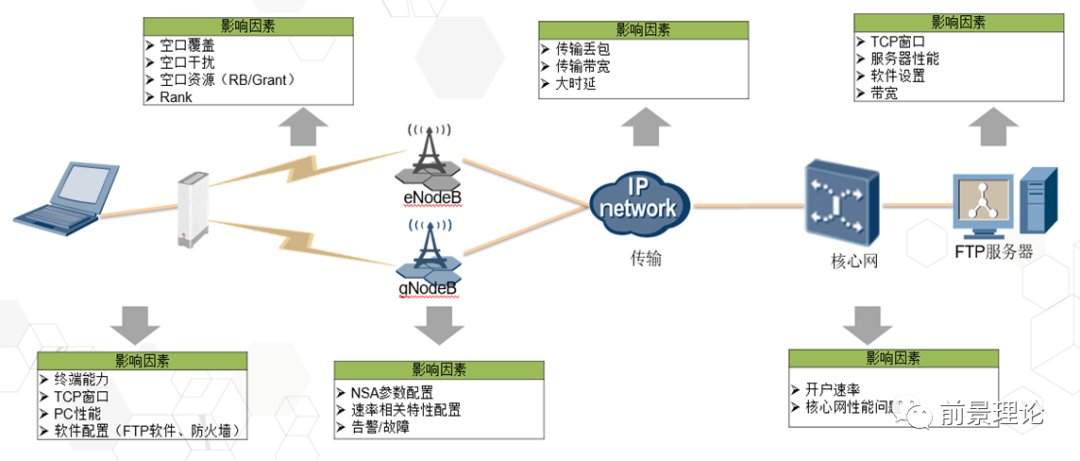

NR下行路测速率影响因素分析
1、无线环境
-
空口覆盖
-
空口干扰
-
空口资源
-
rank
2、终端方面
-
终端能力
-
TCP窗口
-
PC性能
-
软件配置（FTP软件，防火墙）
3、基站
-
参数配置
-
速率相关的配置
-
告警/故障
4、传输
-
传输带宽
-
传输丢包
-
大时延
5、核心网
-
开卡速率
-
核心网性能问题
6、FTP服务器
-
TCP窗口
-
服务器性能
-
软件设置
-
带宽

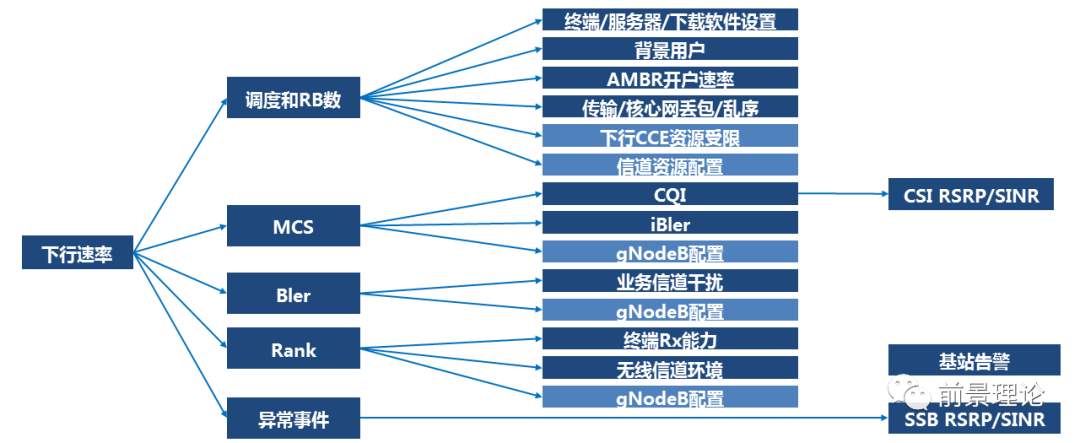

RAN影响关键因素分析

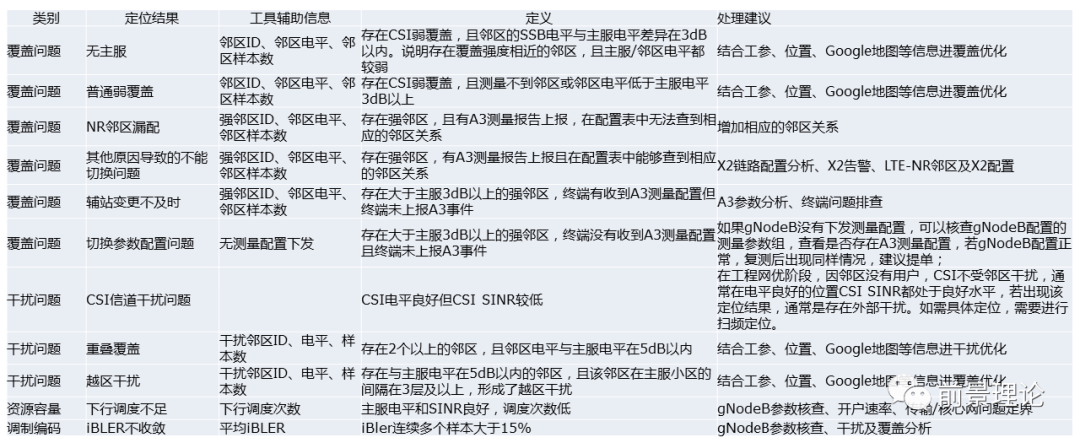

基于路测数据的问题定位规则
基于路测/工参/配置进行问题定位，支撑Cluster优化中速率问题的快速分析处理。

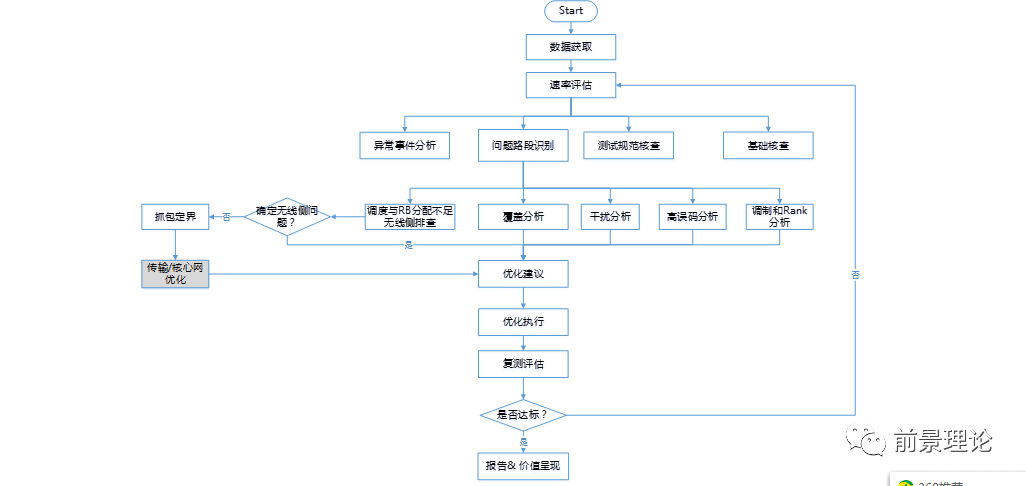

NR下行路测速率分析流程
影响下行速率重要参数
1、最大发射功率
该参数表示NR DU小区TRP的最大发射功率，当NR DU小区TRP对应的NR DU小区的双工模式为SUL时，该NR DU小区TRP仅上行工作，该参数无效。
2、覆盖场景
该参数表示天线的覆盖场景，系统根据设置的场景调整天线波束形态。该参数仅适用于TDD。不同AAU类型支持的覆盖场景可通过DSP NRDUCELLTRP命令查询。对于高频场景只能配置DEFAULT。
3、倾角
该参数表示配置的波束赋形权值对应的下倾角，该参数仅适用于TDD。配置为255表示下倾角使用硬件默认支持的下倾角。不同AAU类型支持的倾角调整范围可通过DSP NRDUCELLTRP命令查询。
4、下行最大MIMO层数配额
该参数用以控制小区下行MIMO空分复用最大传输层数配额。当对应NRDUCellTrp的TxRxMode参数配置为1T1R、2R、4R时，该参数无效。
5、下行DMRS配置类型
该参数用于配置下行DMRS类型。
6、下行DMRS最大符号长度
该参数用于配置下行DMRS最大符号长度。
7、AMC固定步长值
该参数用于控制外环调整时，固定步长的取值。
8、固定权值类型
该参数为固定MIMO权值配置。
9、SRS均衡前信噪比判决门限值
该参数表示SRS高低信噪比用户判决门限，该参数仅适用于TDD。
10、Rate Match开关
该参数表示PDSCH的RateMatch功能开关：
PDCCH_RATEMATCH_SW(PDCCH RateMatch开关)：控制小区PDCCH与PDSCH资源RateMatch功能的打开和关闭；
SSB_RATEMATCH_SW(SSB RateMatch开关)：控制小区SSB与PDSCH资源RateMatch功能的打开和关闭；
CSIRS_RATEMATCH_SW(CSI-RS RateMatch开关)：控制小区CSI-RS与PDSCH资源RateMatch功能的打开和关闭；
TRS_RATEMATCH_SW(TRS RateMatch开关)：控制小区TRS与PDSCH资源RateMatch功能的打开和关闭。
11、下行初始MCS
该参数表示接入后和切换后的下行初始MCS。
12、下行初始RANK
该参数表示接入后和切换后的下行初始RANK。当终端支持的下行MIMO空分复用最大传输层数小于该参数取值时，实际按终端支持的下行MIMO空分复用最大传输层数生效。终端支持的下行MIMO空分复用最大传输层数对应3GPP TS 38.331 FeatureSetDownlinkPerCC中的maxNumberMIMO-LayersPDSCH信元。
13、下行附加DMRS位置
该参数用于配置下行附加DMRS的位置（隐含符号个数），当本参数取值为NOT_CONFIG时，下行不配置附加DMRS；当本参数取值为POS1时，下行附加DMRS位置数为1，符号数等于前置DMRS符号的个数；当本参数取值POS2时，下行附加DMRS位置数和符号数为2。详细信息参见协议3GPP TS 38.331和3GPP TS 38.211。本参数仅针对新入网用户生效。
14、结构类型
该参数表示PUCCH格式类型。FDD小区和SUL小区只支持长格式。
15、Format3 RB个数
该参数表示PUCCH Format3 RB个数。该参数生效需同时满足如下条件：
1.StructureType为长结构或者自适应；
2.若小区双工模式为SUL类型，频谱共享功能未开启。
16、Format1 RB个数
该参数表示PUCCH Format1 RB数。仅在StructureType为长格式或自适应时生效。
17、TRS周期
该参数表示TRS导频的发送周期。当参数配置为MS0时，表示TRS导频关闭。当参数配置为MS20，MS40，MS80时，表示TRS的周期为对应的值。
18、上行DMRS类型
该参数用于配置上行DMRS类型。详细信息参见协议3GPP TS 38.331和3GPP TS 38.211。本参数仅针对新入网用户生效。
19、上行前置DMRS最大符号长度
该参数用于配置上行前置DMRS最大符号长度。当本参数取值为1SYMBOL时，上行前置DMRS符号个数固定为1。详细信息参见协议3GPP TS 38.331和3GPP TS 38.214。本参数仅针对新入网用户生效。
20、上行附加DMRS位置
该参数用于配置上行附加DMRS的位置（隐含符号个数），当本参数取值为NOT_CONFIG时，上行不配置附加DMRS；当本参数取值为POS1时，上行附加DMRS符号数为1；当本参数取值POS2时，上行附加DMRS符号数为2,本参数仅针对新入网用户生效。
21、上行最大MIMO层数配额
该参数用以控制小区上行MIMO空分复用最大传输层数配额。当对应NRDUCellTrp的TxRxMode参数配置为1T1R时，该参数无效。
22、SSB频域位置描述方式
该参数用于设置小区SSB频域位置的描述方式。
23、SSB频域位置
该参数表示小区SSB的频域位置。当“SSB频域位置描述方式”配置为“SSB_DESC_TYPE_GSCN（全局同步信道号）”时，本参数表示小区SSB对应的全局同步信道号（GSCN）的值；当“SSB频域位置描述方式”配置为“SSB_DESC_TYPE_NARFCN（绝对频点）”时，本参数表示小区SSB对应的绝对频点号的值。
24、自适应边缘体验提升开关
该参数表示自适应边缘体验提升特性开关，主要用于控制小区自适应边缘体验提升特性相关功能的打开和关闭。
25、上行非连续调度开关
该参数用于控制上行非连续调度算法是否打开的开关。UL_NON_CON_SCH_SW（上行非连续调度算法开关）：当开关打开时，表示上行非连续调度算法开启；当开关关闭时，表示上行非连续调度算法不生效。
26、SU-MIMO多流开关
该参数用于表示用户多流传输开关，控制用户下行多流传输、上行多流传输和CSIRS优化功能的打开和关闭。
27、下行256QAM开关
该参数用于控制固定下行256QAM开关，主要用于控制小区高阶调制功能是否生效。当开关关闭时，表示小区级下行256QAM功能关闭。当开关打开时，表示小区级下行256QAM功能打开。
28、帧偏置
该参数表示gNodeB下所有小区空口帧的起始相对于参考时钟源的延迟时间。
29、保留开关参数4
RsvdSwParam4_bit11：该参数控制下行AMC变步长功能，当开关为1时，表示下行AMC变步长开关打开；当开关为0时，表示下行AMC变步长开关关闭。
30、保留U8参数7
该参数表示小区用户配置的聚集级别方式。取值为0时，按照聚集级别自适应处理；取值为1时，固定聚集级别为2；取值为2时，固定聚集级别为4；取值为3时，固定聚集级别为8,；取值为4时，固定聚集级别为16；其他取值按照自适应处理。
31、保留U8参数47
该参数用于配置CSI-RS测量时使用的port数。本参数仅针对新入网用户生效。若对该参数进行变更，建议在网用户退网后重新接入。
32、保留U8参数58
该参数用于控制用户周期SRS的带宽索引，详细介绍参见协议3GPP TS38.211。该参数仅适用于TDD。
当参数设置为10时，表示带宽索引Csrs为10；
当参数设置为13时，表示带宽索引Csrs为13；
当参数设置为19时，表示带宽索引Csrs为19；
当参数设置为24时，表示带宽索引Csrs为24；
当参数设置为30时，表示带宽索引Csrs为30；
当参数设置为32时，表示带宽索引Csrs为32；
当参数设置为40时，表示带宽索引Csrs为40；
当参数设置为41时，表示带宽索引Csrs为41；
当参数设置为51时，表示带宽索引Csrs为51；
当参数设置为61时，表示带宽索引Csrs为61；
当参数设置为63时，表示带宽索引Csrs为63；
当参数设置为其他取值时，表示ADAPTIVE，用户带宽索引Csrs自动计算生成。
33、保留U8参数59
该参数用于控制用户周期SRS的带宽，详细介绍参见协议3GPP TS38.211。该参数仅适用于TDD。
当参数设置为0时，表示带宽索引Bsrs为0；
当参数设置为1时，表示带宽索引Bsrs为1；
当参数设置为2时，表示带宽索引Bsrs为2；
当参数设置为3时，表示带宽索引Bsrs为3；
当参数设置为大于3时，表示ADAPTIVE，用户带宽Bsrs自动计算生成。
34、保留U8参数67
该参数用于配置4收或8收终端下行Rank固定值。
当参数设置为0时，该参数不生效，下行Rank不受该参数限制。
当参数设置为1~8时，代表下行Rank固定为1~8；
对于4收终端，该参数有效取值范围为0~4；当界面配置值大于4时，实际生效为4；
对于8收终端，该参数有效取值范围为0~8；当界面配置值大于8时，实际生效为8。
35、保留U8参数68
该参数用于配置下行MCS固定值。
当参数设置为0时，该参数不生效，下行MCS选择不受该参数限制。
当参数设置为1~29时，代表下行MCS固定为0~28；
若界面配置值大于29时，实际生效值为29。
若当前使用256QAM选阶表，则MCS最高阶为27。界面配置大于等于29时，实际生效值应为28。当参数设置为0时，代该参数不生效，即下行MCS选择不受该参数限制。
特别注意：
若当前使用256QAM选阶表，则MCS最高阶为27。界面配置大于等于29时，实际生效值应为28。
36、保留U8参数69
该参数用于配置下行MCS外环调整量初始值。
当参数设置为0时，该参数不生效，下行MCS外环调整量初始值取值不受该参数控制。
当参数设置为1~55时，代表下行MCS外环调整量初始值配置为-27~27。
若界面配置大于55时，实际生效值为55。
37、NRDUCellRsvdOptParamParam1WithParamId97
参数标识为97的参数1，用于固定配置UE级SRS周期。
当参数设置为0时，代表5个slot；
当参数设置为1时，代表10个slot；
当参数设置为2时，代表20个slot；
当参数设置为3时，代表40个slot；
当参数设置为4时，代表80个slot；
当参数设置为5时，代表160个slot；
当参数设置为6时，代表320个slot；
当参数设置为7时，代表640个slot；
当参数设置为其他值时，代表80个slot。
具体生效值与时序配比和用户天线形式有关。默认配置4。
38、NRDUCellRsvdOptParamParam1WithParamId120
该参数表示SRS权下基站侧Rank自适应方案选择开关。用于确定基站侧Rank自适应选择方案。
当参数设置为0时，该参数不生效，默认采用谱效率最优基站侧Rank自适应方案；
当参数设置为1时，采用频谱效率最优的基站侧Rank自适应方案；
当参数设置为2时，采用边界保护Rank自适应方案；
当参数设置超过2时，采用谱效率最优基站侧Rank自适应方案。
39、NRDUCellRsvdOptParamParam1WithParamId126
该参数用于配置用户窄带周期SRS的带宽索引1。
当参数设置为0~63时，代表用户窄带周期SRS的带宽索引1（即Csrs）为0~63。
该参数有效取值范围为0~63，若界面配置值为0~63时，实际生效为0~63；若界面配置值小于0时，实际生效为0；若界面配置值大于63，实际生效为63。
40、NRDUCellRsvdOptParamParam1WithParamId127
该参数用于配置用户窄带周期SRS的带宽索引2。
当参数设置为0~3时，代表用户窄带周期SRS的带宽索引2（即Bsrs）为0~3。
该参数有效取值范围为0~3，若界面配置值为0~3时，实际生效为0~3；若界面配置值小于0时，实际生效为0；若界面配置值大于3，实际生效为3。
41、NRDUCellRsvdOptParamParam1WithParamId164
该参数用于配置CPE终端的调度选择策略。该参数有效取值范围为0~3，若界面配置值大于3时，实际生效为3；若界面配置值为0~3时，实际生效为界面配置值。该参数仅适用于TDD。
当参数设置为0时，该参数不生效，映射到默认配置，默认配置为CPE最大可分配RB为144.
当参数设置为1时，CPE终端最大可分配RB为272；
当参数设置为2时，CPE终端最大可分配RB为144；
当参数设置为3时，CPE终端可以自适应的选择最大可分配的RB个数。
42、SSB频域位置描述方式
该参数用于设置小区SSB频域位置的描述方式。
43、SSB频域位置
该参数表示小区SSB的频域位置。当“SSB频域位置描述方式”配置为“SSB_DESC_TYPE_GSCN（全局同步信道号）”时，本参数表示小区SSB对应的全局同步信道号（GSCN）的值；当“SSB频域位置描述方式”配置为“SSB_DESC_TYPE_NARFCN（绝对频点）”时，本参数表示小区SSB对应的绝对频点号的值。
44、下行数据PDCP分流模式
该参数用于设置下行数据PDCP分流模式，取值“SCG_AND_MCG”时为动态分流，表示根据分流算法动态向LTE网元和5G网元分流；取值“MCG_ONLY”为主站分流，表示只向LTE网元分流；取值“SCG_ONLY”为辅站分流，表示只向5G网元分流。在QCI2~QCI4，QCI65~QCI67，QCI75，QCI82~QCI85场景下，该参数配置不生效。
45、上行数据分流主路径
该参数用于设置上行数据分流的主路径。取值为“MCG”时，表示上行数据仅分往MCG；取值为“SCG”时，表示上行数据仅分往SCG。详细请参见协议3GPP TS 38.323。当QCI为2~4，65~67，75，82~85时，该参数配置不生效。
46、上行数据分流门限
该参数用于设置UE做LTE-NR NSA DC时上行数据分流的门限，如果UE PDCP缓存高于门限，UE会同时向主站和辅站分流，详细请参见协议3GPP TS 38.323。当QCI为2~4，65~67，75，82~85时，该参数配置不生效。
47、测量公共参数组标识
该参数表示测量公共参数组标识。
48、测量事件类型
该参数表示测量事件的类型。
49、RSRP门限
该参数表示触发测量报告上报的RSRP门限值。
50、幅度迟滞
该参数表示测量事件的幅度迟滞，可减少由于无线信号波动导致的测量事件的乒乓触发次数和误判。
51、时间迟滞
该参数表示测量事件时间迟滞，可以减少偶然性触发的测量事件上报。
52、RSRP偏置
该参数表示邻区RSRP高于服务小区的偏置值。
MeasurementEventType取值为 INTRA_FREQ_EVENT_A3，该参数表示同频切换A3测量事件的邻区质量高于服务小区的偏置值。
53、TRS波束类型
该参数用于配置TRS的波束类型。当参数配置Pattern1时，表示TRS发送1个波束；当参数配置Pattern2时，表示TRS发送多个展宽的DFT波束。
54、PDCP参数组标识
该参数表示PDCP参数组标识。
55、下行PDCP丢弃定时器
该参数表示gNodeB侧PDCP丢包定时器的大小，如果数据包在PDCP的缓存时间长度超过了该定时器的设置值，会将数据包丢弃，且只针对DRB数据有效。该参数的详细介绍参见协议3GPP TS 38.323。
56、gNodeB PDCP重排序定时器
该参数用于设置gNodeB侧PDCP重排序定时器时长。定时器超时则将PDCP数据包按照序列号重排序后传给上层。该参数的详细介绍参见协议3GPP TS 38.323。
57、PDCP乱序递交指示
该参数表示PDCP是否允许乱序递交报文给上层。如果允许，则PDCP接收端不用进行重排序直接递交报文给上层；否则PDCP接收端必须按照PDCP SN重排序后递交给上层。该参数的详细介绍参见协议3GPP TS 38.323。
58、UE PDCP重排序定时器
该参数表示UE侧PDCP重排序定时器时长。定时器超时将PDCP数据包按照SN号重排序后传给上层。该参数的详细介绍参见协议3GPP TS 38.323。
59、下行数据PDCP分流模式
该参数用于设置下行数据PDCP分流模式，取值“SCG_AND_MCG”时为动态分流，表示根据分流算法动态向LTE网元和5G网元分流；取值“MCG_ONLY”为主站分流，表示只向LTE网元分流；取值“SCG_ONLY”为辅站分流，表示只向5G网元分流。在QCI2~QCI4，QCI65~QCI67，QCI75，QCI82~QCI85场景下，该参数配置不生效。
60、下行PDCP序列号长度
该参数表示gNodeB和UE的下行PDCP序列号长度。该参数的详细介绍参见协议3GPP TS 38.323。
61、PDCP报告轮询周期
该参数表示option3X架构下，NR PDCP向LTE RLC发起report polling的周期。
62、RLC参数组标识
该参数表示RLC参数组标识。
63、RLC模式
该参数表示RLC传送模式，只能选择AM、UM两种模式。
64、UE AM模式最大重传次数
该参数用于配置UE，表示RLC ARQ最大重传次数，用于限制AM PDU的重传次数。达到最大重传次数时会触发RRC连接重建。
65、gNodeB AM模式最大重传次数
该参数用于配置gNodeB，表示RLC ARQ最大重传次数，可以限制AM PDU的重传次数。当用户达到最大重传次数时，gNodeB会释放用户。
66、UE AM模式触发Polling 的字节数门限
该参数用于配置UE，表示触发Polling的字节数门限。当发送字节数达到该值时，将在PDU头部设置Poll标志位。
67、gNodeB AM模式触发Polling的字节数门限
该参数用于配置gNodeB，表示触发Polling的PDU数据量门限。当PDU发送数据量达到该值时，将在PDU头部设置Poll标志位。
68、UE触发Polling的PDU个数门限
该参数用于配置UE，表示触发Polling的PDU个数门限。当PDU发送个数达到该值时，将在PDU头部设置Poll标志位。
69、gNodeB触发Polling的PDU个数门限
该参数用于配置gNodeB，表示触发Polling的PDU个数门限。当PDU发送个数达到该值时，将在PDU头部设置Poll标志位。
70、UE Polling PDU重传定时器
该参数用于配置UE，表示触发Polling重传的定时器时长。
71、gNodeB Polling PDU重传定时器
该参数用于配置gNodeB，表示触发Polling重传的定时器时长。
72、UE禁止发送状态报告定时器
该参数用于配置UE，表示AM模式禁止发送状态报告的定时器时长。
73、gNodeB AM模式禁止发送状态报告定时器
该参数用于配置gNodeB，表示AM模式禁止发送状态报告的定时器时长。
74、gNodeB RLC重组定时器
该参数用于配置gNodeB，表示RLC重组定时器的时长。
75、UE RLC重组定时器
该参数用于配置UE，表示RLC重组定时器的时长。
76、下行RLC序列号长度
该参数表示gNodeB和UE的下行RLC序列号长度。
77、发送和接收模式
该参数表示NR DU小区TRP的发送和接收模式。
78、上行CCE最大占比
该参数用于配置上下行共slot调度时，上行可用CCE最大占比值。
79、下行IBLER目标值
该参数表示下行IBLER目标值。
