LitePoint IQ-Xel 80/160简要操作说明

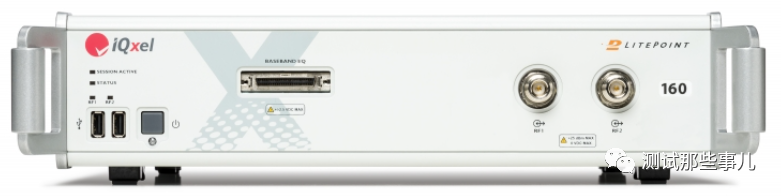

IQxel-80 / IQxel-160 是一个支持WLAN和蓝牙设备物理层无线测试覆盖的单盒连接测试系统。IQxel有两种配置，80MHz或160MHz，LitePoint IQxel™ 是第一个用于802.11ac设备的单盒测试仪（OBT）。其坚固的设计使其在大容量设备制造应用中变得简单。IQxel提供了最快和最容易的工厂测试功能，同时拥有紧凑的2U高底盘。它不需要外部PC机来处理捕获的测量数据，并使用标准千兆以太网通信和符合SCPI的控制命令。IQxel系列测试仪继承了上一代LitePoint测试仪WiFi和蓝牙的行业领先测试能力，增加了对802.11ac、ZigBee、Z-Wave、WiSUN和DECT的测试能力。这为需要测试多种无线标准的客户提供了灵活性。如：网络产品，机顶盒和家庭网关。

仪器在802.11a/b/g/n的基础上支持到了802.11ac标准，IEEE 802.11ac要求能够支持80MHz信号的分析，并且可选地支持160MHz连续信号和80+80MHz非连续信号的调制和解调。除了增加信号带宽外，802.11ac规范还要求比以前的标准更严格的掩码测量：80mhz版本的带宽为240mhz，160mhz版本的带宽为480mhz。此外，256-QAM调制要求更高的信噪比（SNR）和失真性能，以便测试系统能够满足本标准中与EVM测量相关的更严格要求。这意味着测试仪的射频设计更加复杂。IQxel以其独特的射频前端架构，被设计为超过802.11ac设备的苛刻性能要求。当然现在最新的标准已经到了ax，即wifi6的协议，不过并不影响我们重新了解一下这台仪表的基础操作，因为在笔者看来，仪表厂商对于仪表的升级换代，其功能紧随行业最新标准，但相关操作的逻辑基本不会有本质的变化（我指的是仪表操作及连接的部分）。

仪表支持的标准如下：

1、蓝牙、经典（1.x、2.x、3.0）、低能耗（4.0、4.1、4.2）和蓝牙5

2、支持802.11ac信道带宽的所有组合：80、80+80和160 MHz

3、支持基带测试应用的差分模拟I和Q信号I/O

4、测试时间大大减少，有利于研发，生产测试

5、内置同步源，目前最大可支持4*4 MIMO的测试

6、支持256-QAM星座图的测试

7、能够支持802.11a/b/g/n/p/j/ac

8、支持测试ZigBee标准的能力（IEEE802.15.4）

9、支持测试Z-WAVE的能力（ITU-T G.9959）

10、支持WiSUN MR-FSK的能力（IEEE802.15.4g）

11、支持DECT标准的能力（ETSI EN 300 176-1）

仪表支持以下几个频段的信号分析测量：

860 to 960 MHz (RF1, RF2)

1770 to 2100 MHz (RF1, RF2)

2200 to 2600 MHz (RF1, RF2)

4900 to 6000 MHz (RF1, RF2)

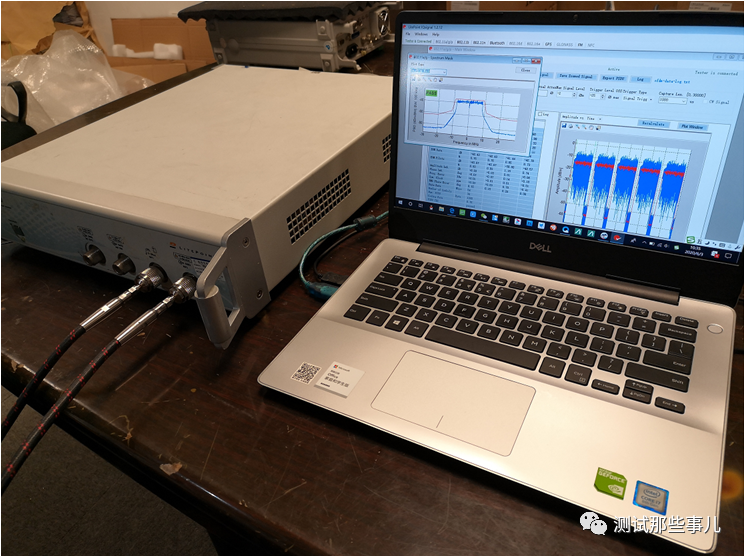

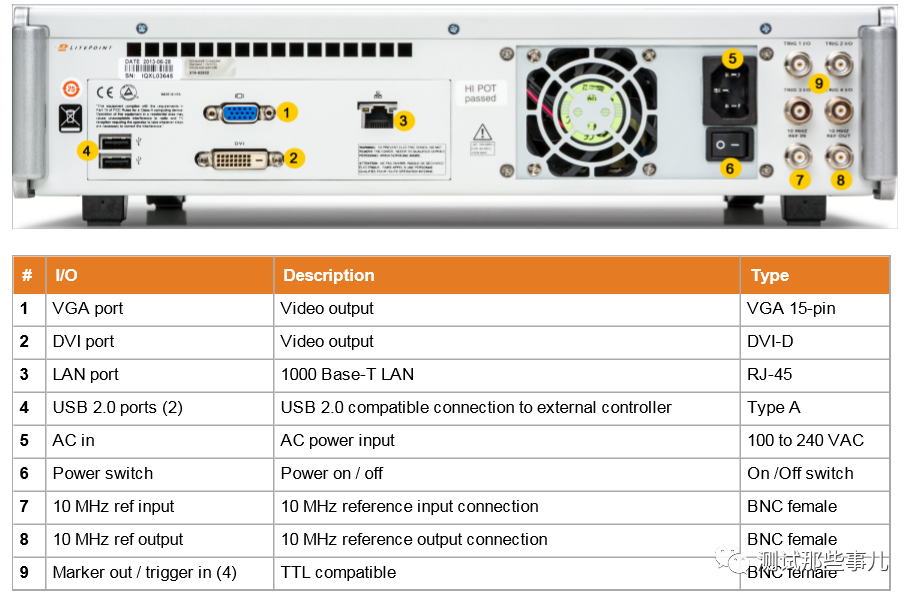

仪表其实就是一台频谱仪加一台讯号源，通过一台电脑连接一根网线可以进入到仪表的控制界面，仪表的IP地址通常是192.168.100.254，当然也可以人为修改，具体查看IP的方式可以用一台显示器接在仪表后面板的VGA接口

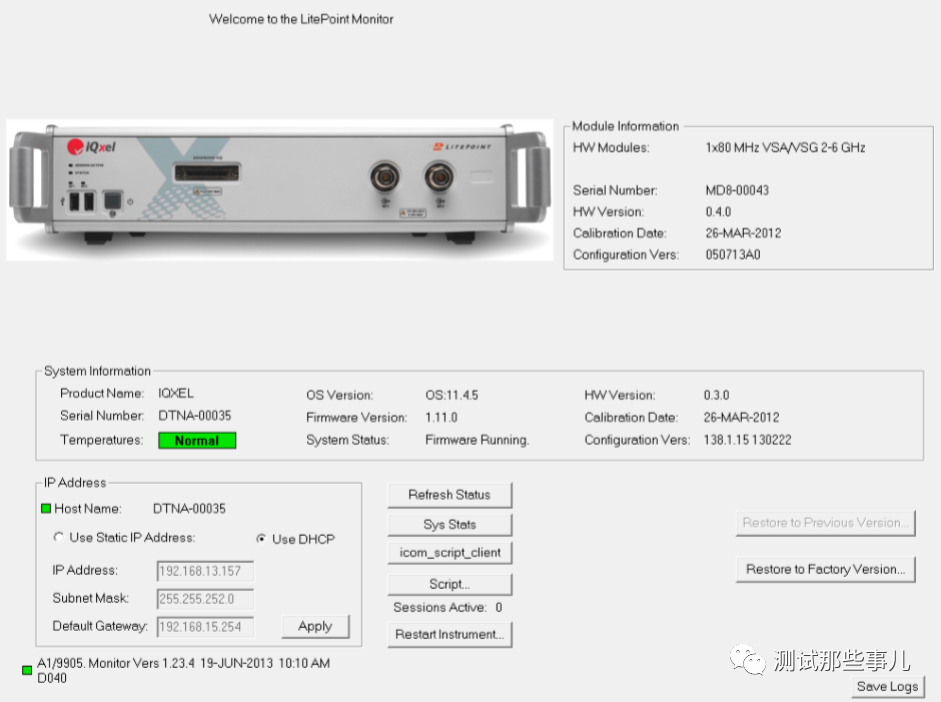

正常开机完成后会显示相关版本及软件信息，如下：

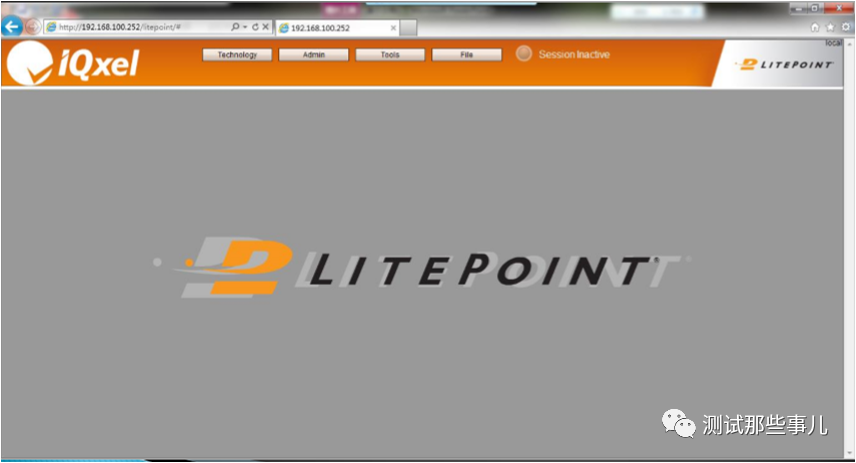

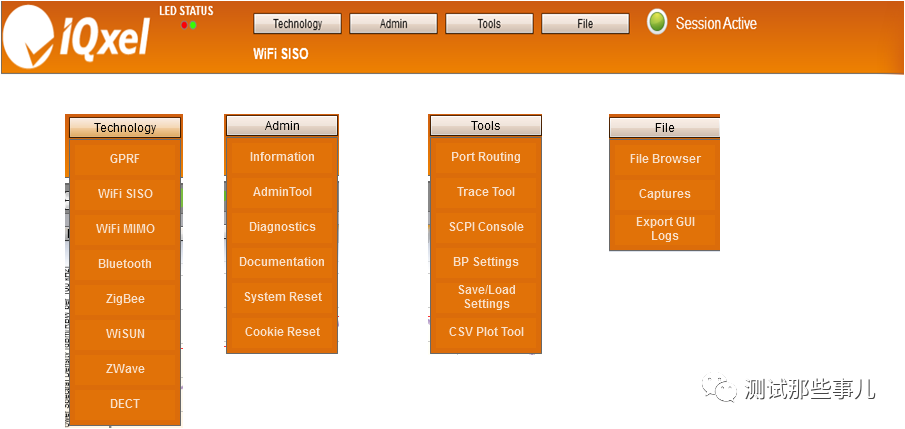

下图是通过IP地址进入的主页面：

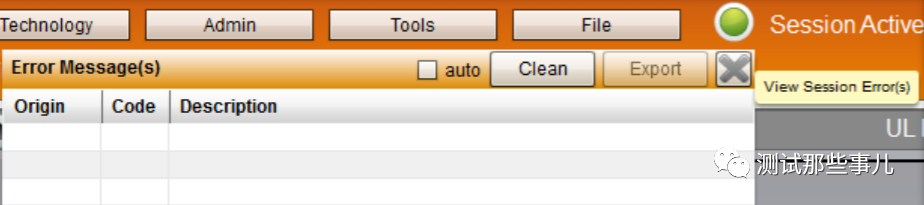

通过各个按键的下拉显示可以看出来仪表有哪些option的选装，如果没有选件的话点击后会显示“NO Option”

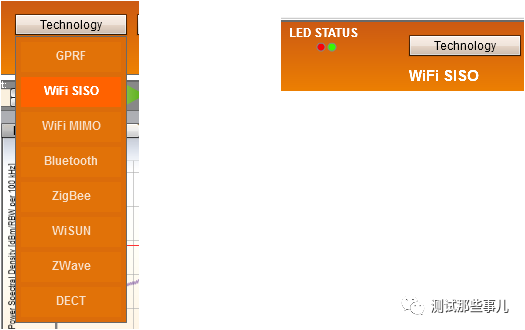

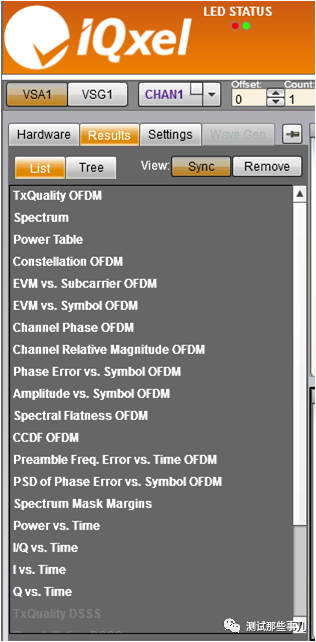

Technology：测试项目页面会显示仪器支持的测试项目

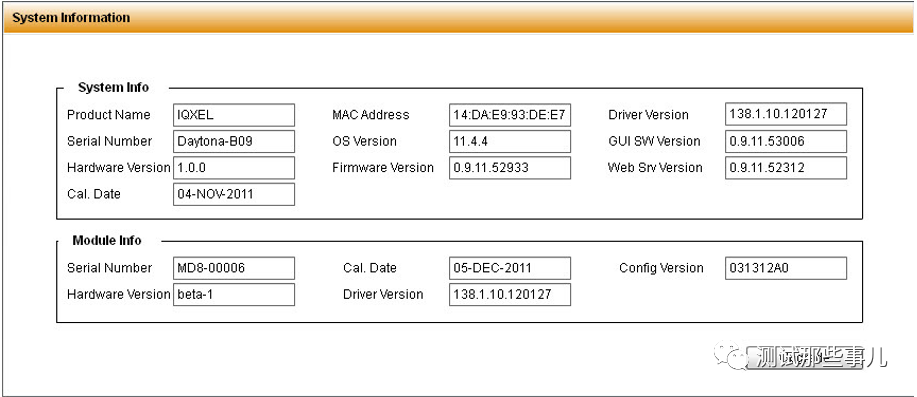

Admin：显示仪表的基本仪器信息，包括软件版本及自检信息

Tools：设置选项

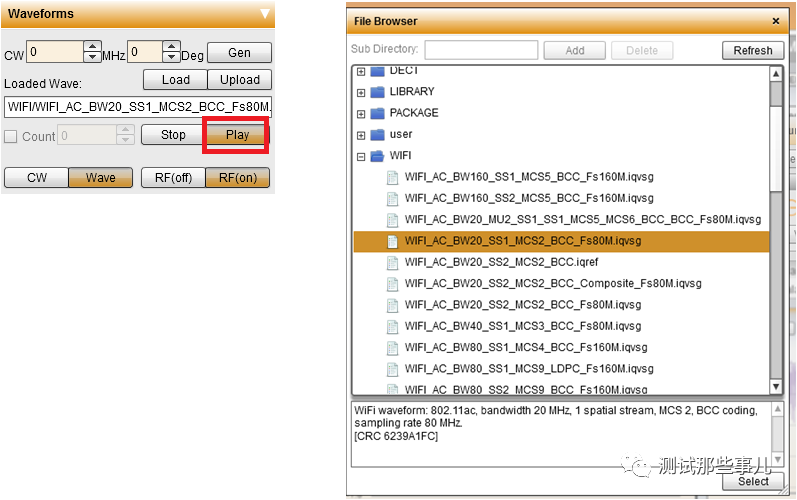

File：波形文件管理

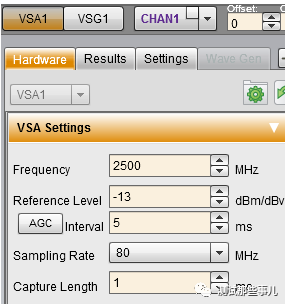

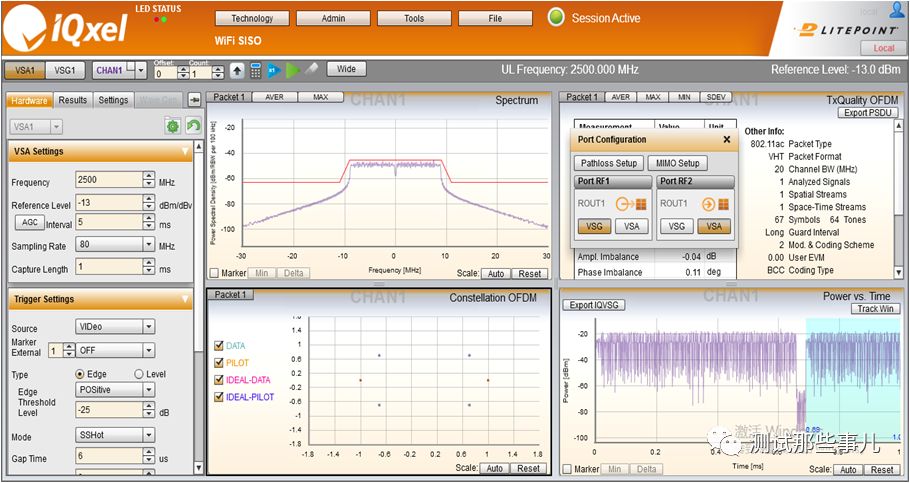

通过在主页面【Tools】下拉菜单，选择【Port Routing】，即可打开【Port Configuration】页面。该页面左边两列上部分为设置端口VSG或VSA（两个端口不能同时设成相同的功能）。上面有讲仪表其实就是一个VSG信号源和一个VSA频谱仪，以下的设置其实就是设置两边的参数，让VSG发射，同时VSA接收。
