最近SAW滤波器在国内火了起来，主要有两个原因，一方面是国内市场对SAW滤波器的需求，消费电子，汽车电子，5G都是其重要的应用场景。另一方面可能是SAW的专利已经过了保护期，生产销售不用担心 天大教授 的问题，还有一个可能也是很重要的因素，是SAW滤波器的生产工艺相对简单，国内比较好突破，或者已经突破。这个我们不去猜啦，一起来看看SAW滤波器的技术到底怎么样？
SAW滤波器常见的三种类型有IIDT 型滤波器，DMS型滤波器和 Ladder型 滤波器。

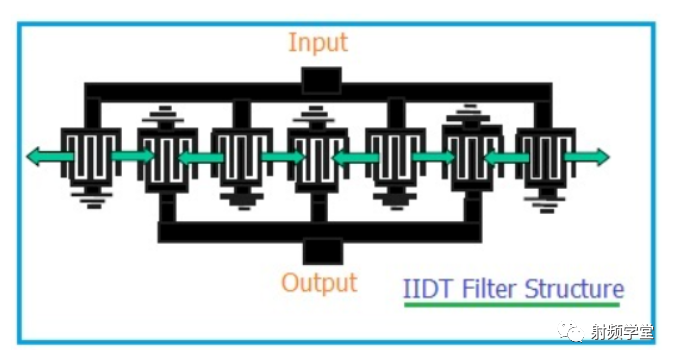

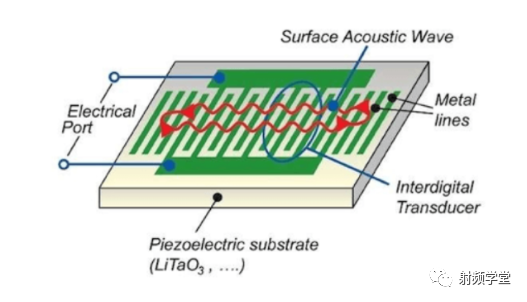

下图是第一类是IIDT 型滤波器的结构示意图。IIDT是Inter-digitated Inter-Digital Transducer的首字母缩写，采用的是交指型的IDT换能器。这类滤波器通常的损耗在3-4dB，需要外部的匹配电路来进行阻抗匹配。
为了解决IIDT型滤波器的缺点，人们又研发了DMS型滤波器和Ladder型滤波器。DMS型滤波器和Ladder型滤波器的损耗比较小，在低频频率上有类似于BAW滤波器媲美的性能表现。

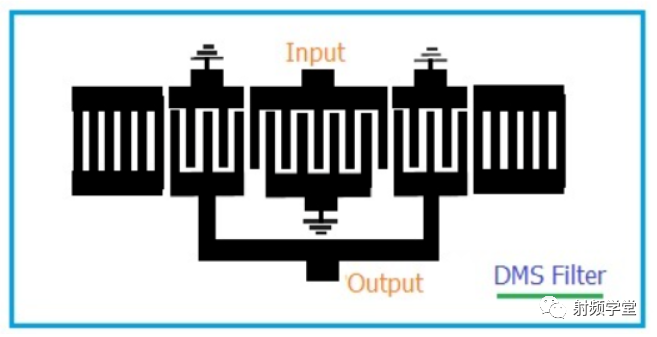

DMS滤波器的结构示意图如下图所示，DMS型滤波器就是Dual Mode SAW 滤波器。DMS型滤波器通过在光栅之间设置IDT来构建滤波器，通过各个谐振模式的组合来实现较宽的工作带宽，并且通过输入输出的平衡设置来匹配平衡放大器的输入或者输出；并且通过两种相同的谐振模式在纵向上进行耦合，从而实现较低的插入损耗和良好的带外抑制特性。

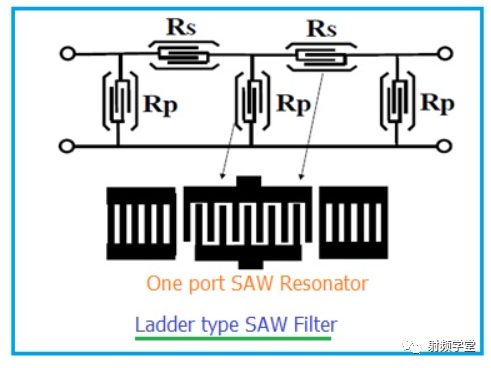

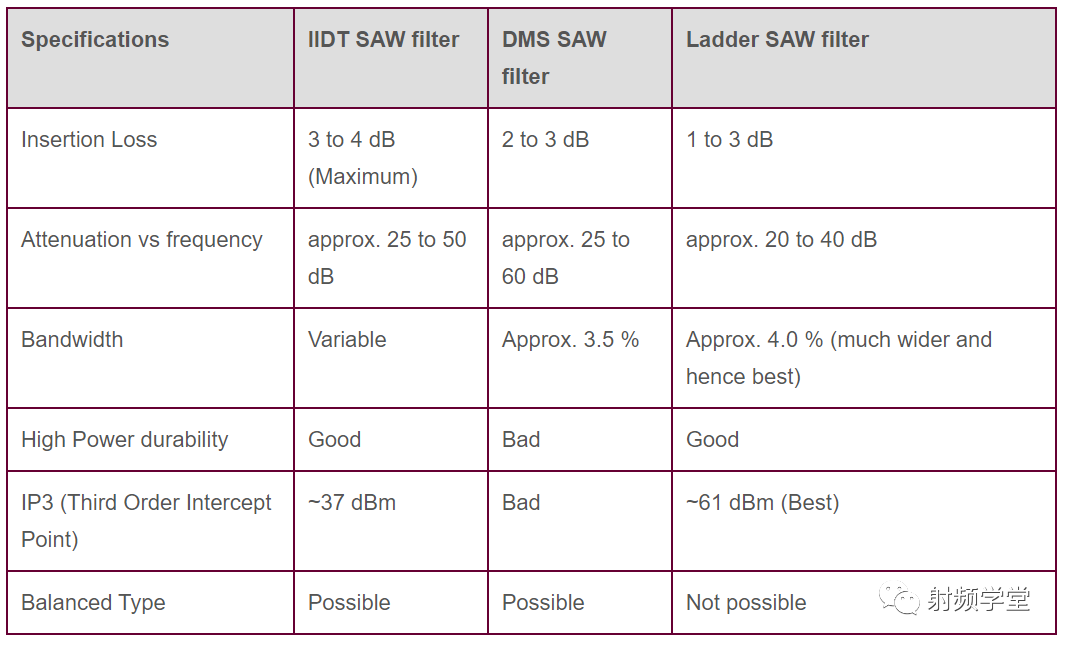

第三类就是Ladder型滤波器，也就是梯型滤波器，其常见结构示意图如下。Ladder型滤波器是通过构建一端口梯形SAW谐振器来组成，通常用于一个非平衡的输入和输出，通过使用两种类型的一端口SAW谐振器（一种是串联结构，另一种是平行结构）这两种类型的SAW谐振器具有不同的谐振频率，并通过电耦合来实现。Ladder型滤波器具有更低的损耗特性，更高的功率容量和类似水平的带外抑制。 日本 Fujitsu实验室给出了这三类SAW滤波器的总结对比，我们直接引用如下： 通过上文的介绍和表格数据，我们可知：与IIDT相比，DMS和Ladder类型的插入损耗较低。这三类SAW滤波器的带外抑制都还可以。Ladder类型可以实现更宽的带宽，与DMS型相比最好。Ladder型和IIDT的高功率耐用性与DMS滤波器类型相比要好得多。Ladder型 SAW 滤波器无法实现平衡型设计。因此人们又提出了改进型的Ladder型SAW滤波器， ladder-lattice型滤波器，其结构示意图如下。

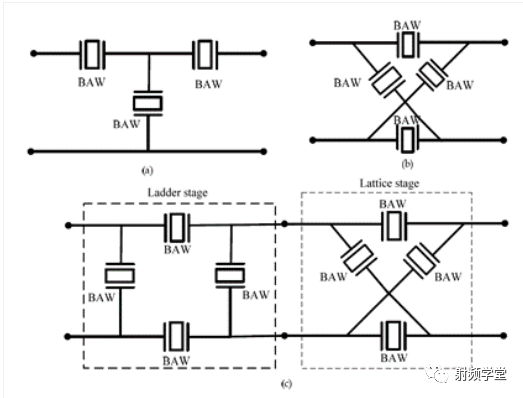

通过这两种的组合，SAW滤波器的抑制特性会得到显著提高

---

‍
