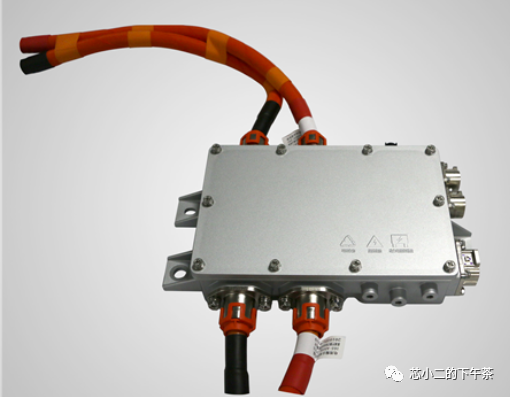

高压配电盒概览
我们还是老习惯,从产品/系统角度先看高压配电盒的参数及在新能源汽车的作用
产品特性:
-
电流分配方式:1进5出(带保险丝)带高压线束
-
输入:电池
-
输出:电机,加热,空调,DC-DC,OBC
-
工作温度:-40℃-85℃
-
额定电压:345.6VDC
-
额定电流:200A MAX(50mm²)负载:2.5-4mm²
-
耐压要求:2500VAC,1min,3mA
-
绝缘要求:1000VDC,500MΩ
-
防护等级:IP67,IPX9K
-
材料:ADC12压铸壳体,T2紫铜导电材料
-
盐雾:≥48H
-
互锁:有
-
重量:5KG
可以看到产品特性描述,主要是电气方面和结构材料方面的
图片来源 百度文库

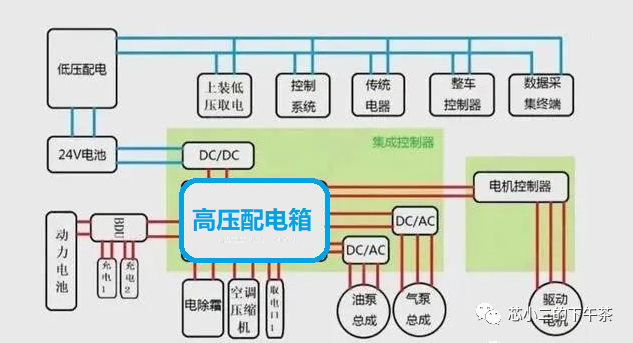

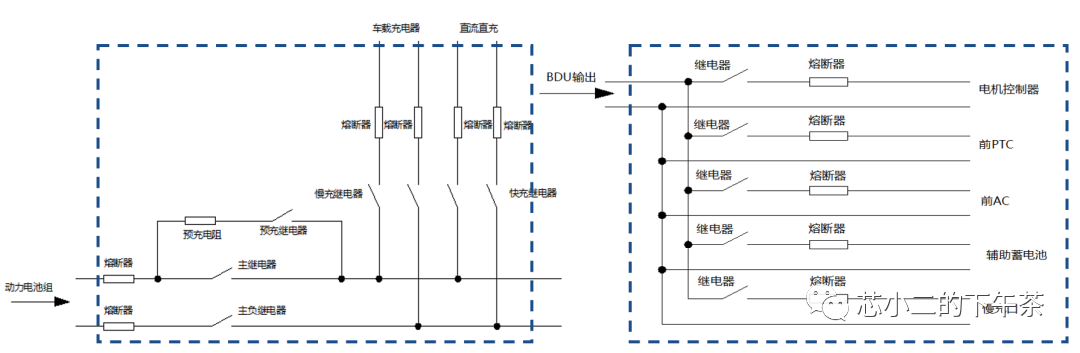

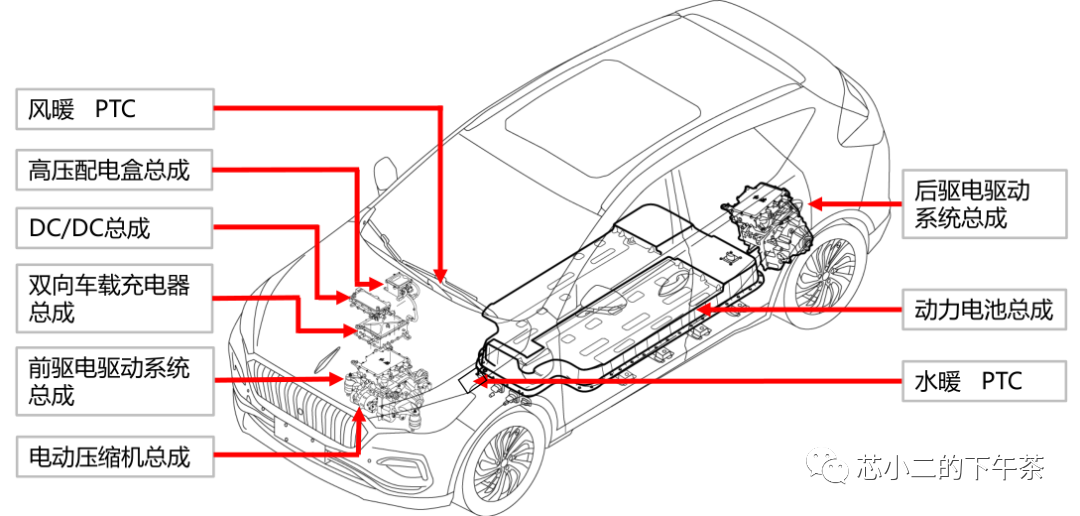

PDU,高压配电箱,如上图蓝色框,保障系统动力电能的传输,是动力电池与各高压设备的电源和信号传递的桥梁,并随时检测整个高压系统的绝缘故障、断路故障、接地故障及高压故障等,简化的电气连接图如下
2
高压连线的演进路线
公众号<大地接仙>,看到了针对北汽新能源纯电动乘用车动力总成的发展,里面展示了不同时间的高压电气之间的设计,PDU在演进过程也是有大变化,小二整理如下,版权归原作者。

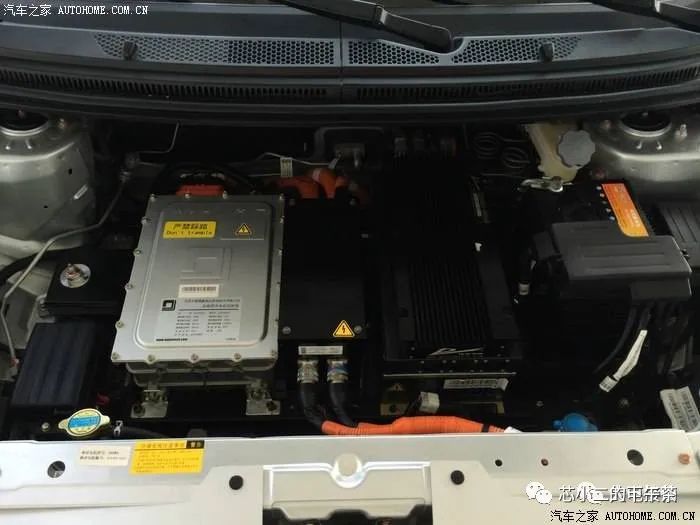

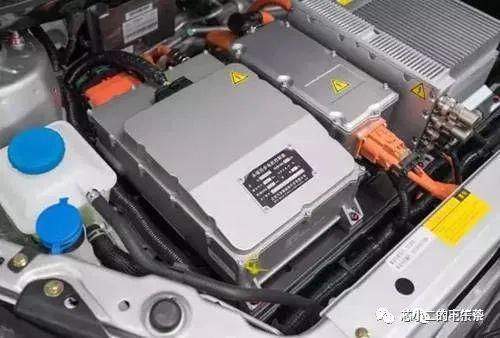

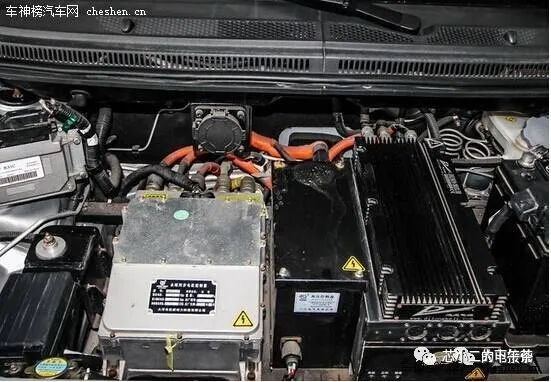

EV150 2014款,分立系统,采用多芯塑胶连接器,接线更加干净
EV160 2015款,分立系统,继续优化接线,不改架构,基本到极致了
2015年,北汽开始推大集成策略,MCU,OBC,PTC,PDU,DC-DC等集成,统称PEU;

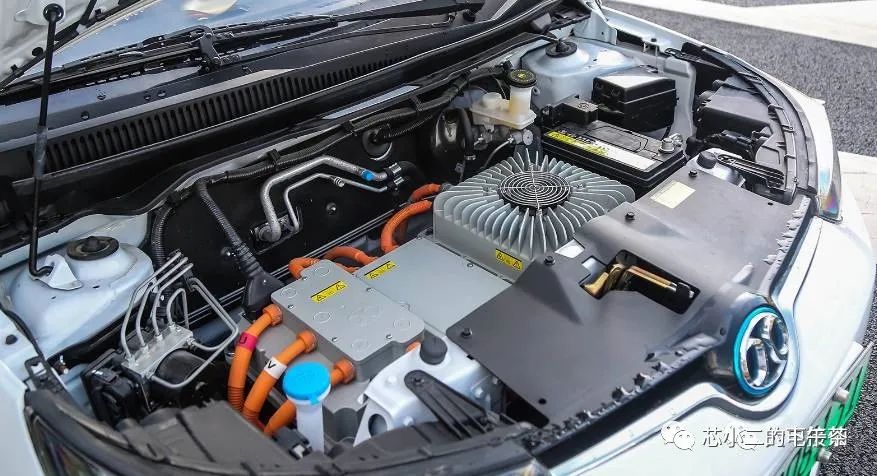

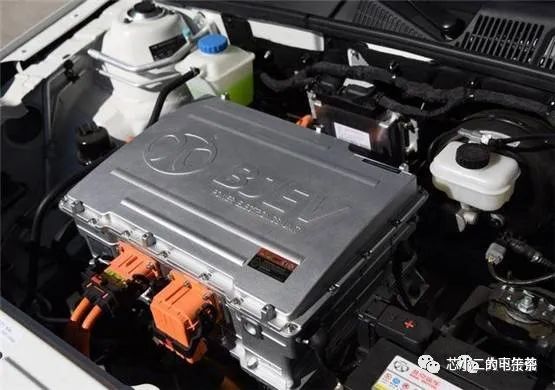

EU260,2017款,集中式 PEU,降低线束,减少安装工时,大幅降低汽车动力总成本;
EC180,2017款,集中式 PEU
可以看到,通过多个高压电器单元的整合,减少线束,提升空间利用率,降低成本,这就是大家说的三电合一,多电合一,或八电合一(后续会专门介绍下)
3
PDU里面的控制器
经过梳理可以看到,最开始的PDU,只是电器的开关及保护,里面的接触器和继电器是需要低压控制,小二理解是通过VCU(Vechile Control Unit)的信号接过来;

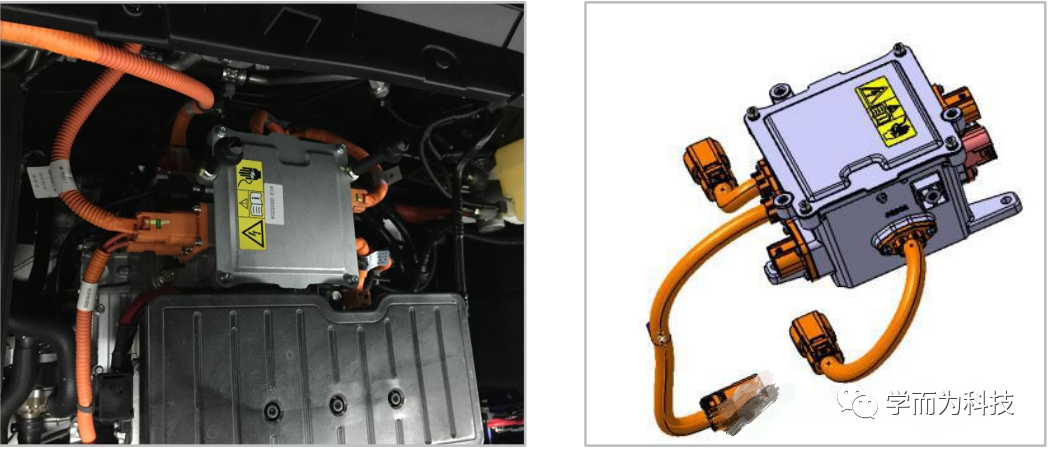

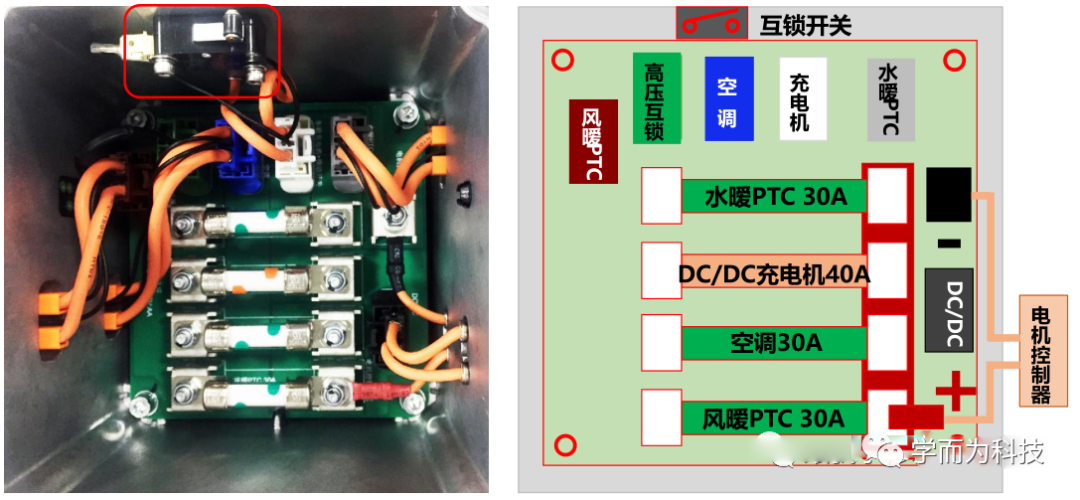

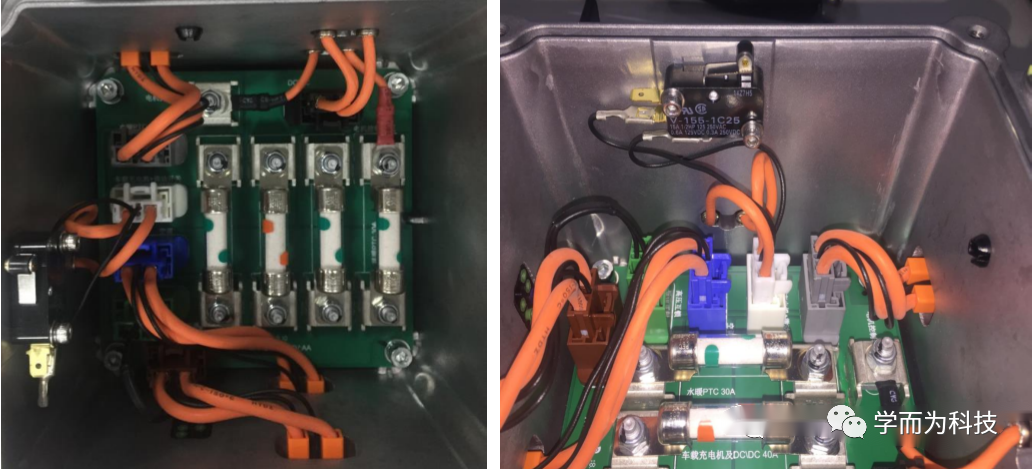

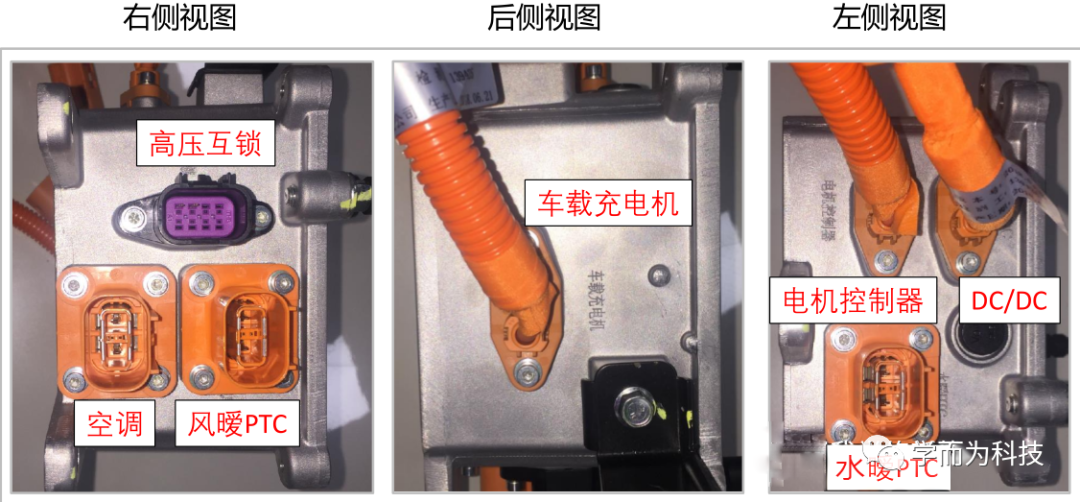

高压配电盒位于发动机舱靠近驾驶室侧。(如下几张图片转自学而为科技)

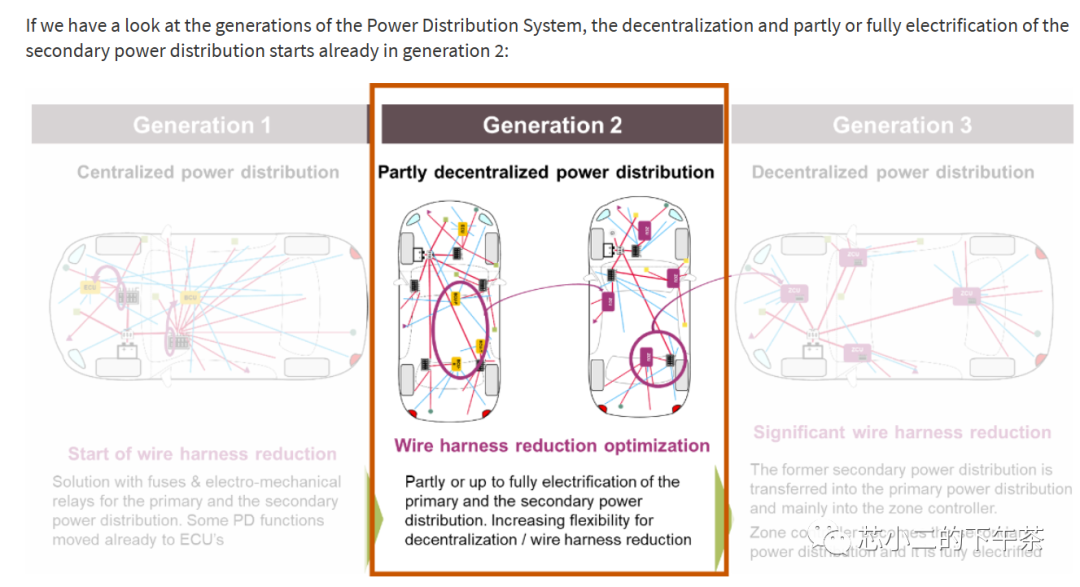

图片来自英飞凌官网

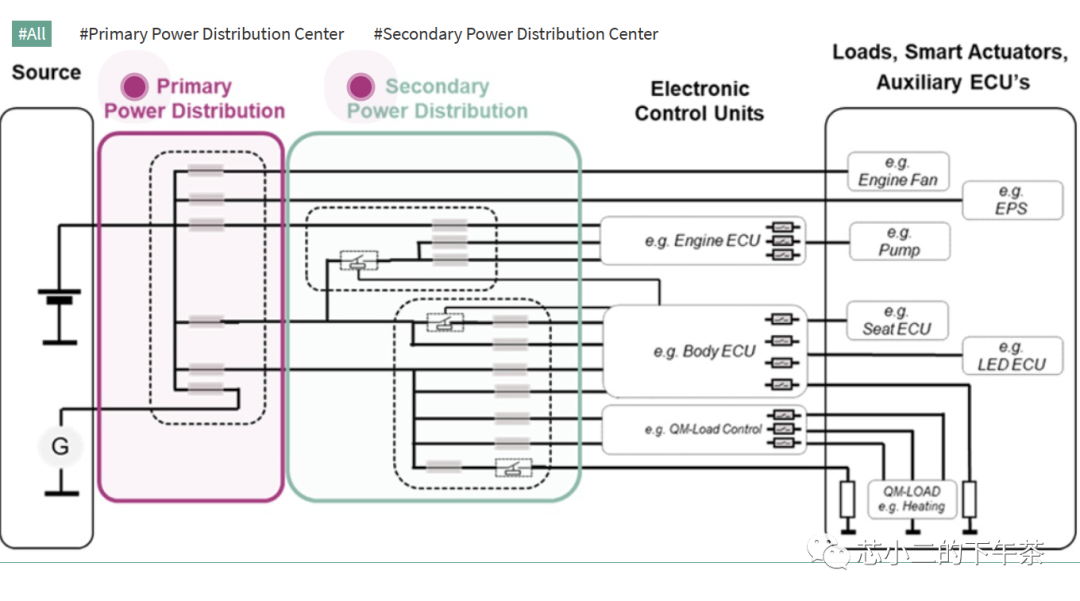

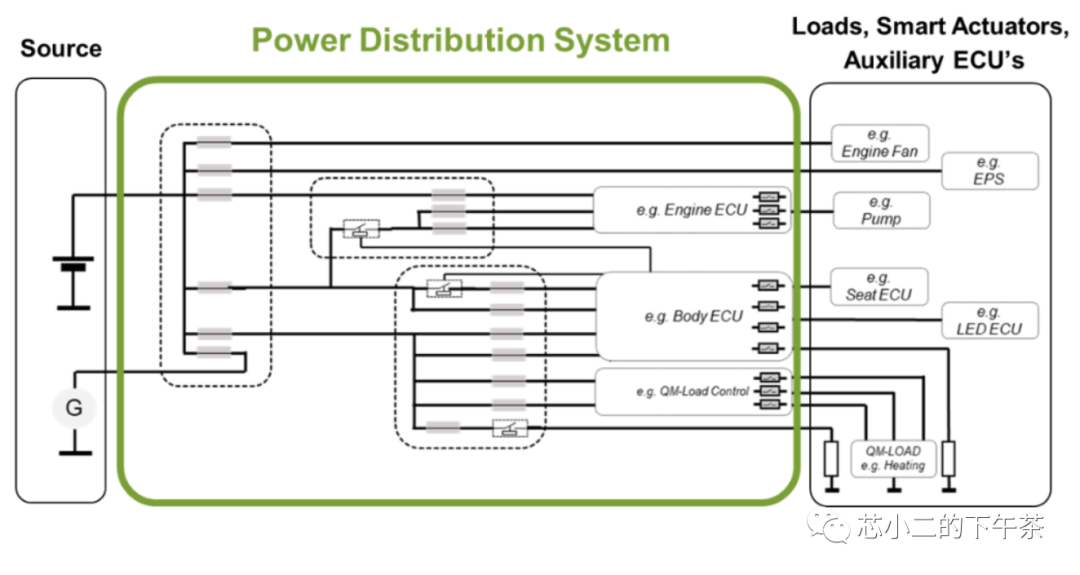

随着进一步的集成,PDU由内部的ECU负责管理,通过CAN总线和外部进行通信;如下图,PDU里面集成了不同的ECU,由PDU内部的Body ECU对继电器/接触开关等进行控制
图片来自英飞凌官网
