正向电压
当电流沿LED正向流动时，正极和负极间产生的电压称为正向电压（VF）。单位为V（伏特）。

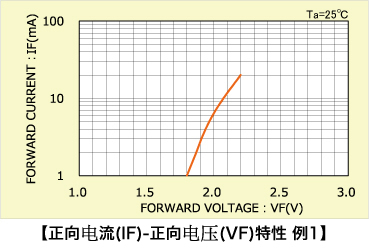

数据表等资料中刊登了相对于电流的正向电压的特性曲线图<正向电流（IF）-正向电压（VF）特性>。
在实际探讨LED照明电路时，这个特性是最为重要的考虑项目。
正向电流（IF）-正向电压（VF）特性随LED元件的材料、尺寸以及发光颜色的不同而不同。而且随环境温度变化。此外，还具有半导体特有的特征值分布，即所谓的偏差。
当LED恒流驱动时，正向电压（VF）的变化不构成大的问题，但在恒压驱动的情况下，需要考虑电压变化和偏差。
LED照明电路
【串联照明电路】当LED以恒压驱动方式串联点亮时，通常如下图所示，电路中包含与LED串联的电阻，用于控制电流。
以这个电路为例，首先根据正向电流（IF）-正向电压（VF）特性，读取亮灯时LED的正向电流（IF）和正向电压（VF）值。
将数值代入上式，计算出R（电流控制电阻）值。
【并联照明电路】将LED以恒压驱动方式并列排列时，建议给每列LED加入控制电阻。
LED的正向电流（IF）-正向电压（VF）特性取决于元件的材料和发光颜色。即使具有相同的材料和发光颜色，也存在半导体特有的个体偏差。

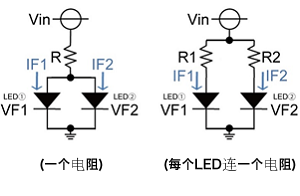

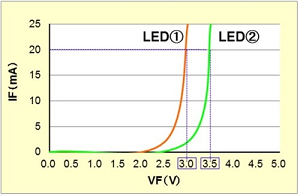

如下图所示，当LED①和LED②的正向电压（VF）值不同时，如果用一个电阻控制电流，则难以控制每个LED的电流（IF1和IF2）。
每个LED连一个电阻，可以设置每个LED的电流（IF1或IF2），因此更容易自由设定，例如均衡电流值、抑制亮度偏差。另外，通过加大输入电压（Vin），增加电阻两边的电压，还可以减少偏差。
-
- 【正向电流(IF)－正向电压(VF)特性 例2】
-
- 【并联LED照明电路 例2】
