四张图详解遥控器背光照明电路
电路一点通 2023-06-09

想通过红外发射管取信号。拆开看了下,红外发射管一端直接接地,另一端通过一个三极管接VCC。因为遥控器不带背光,晚上开遥控器的时候需要开灯才可以看清,所以想自己加个背光,用起来方便点。

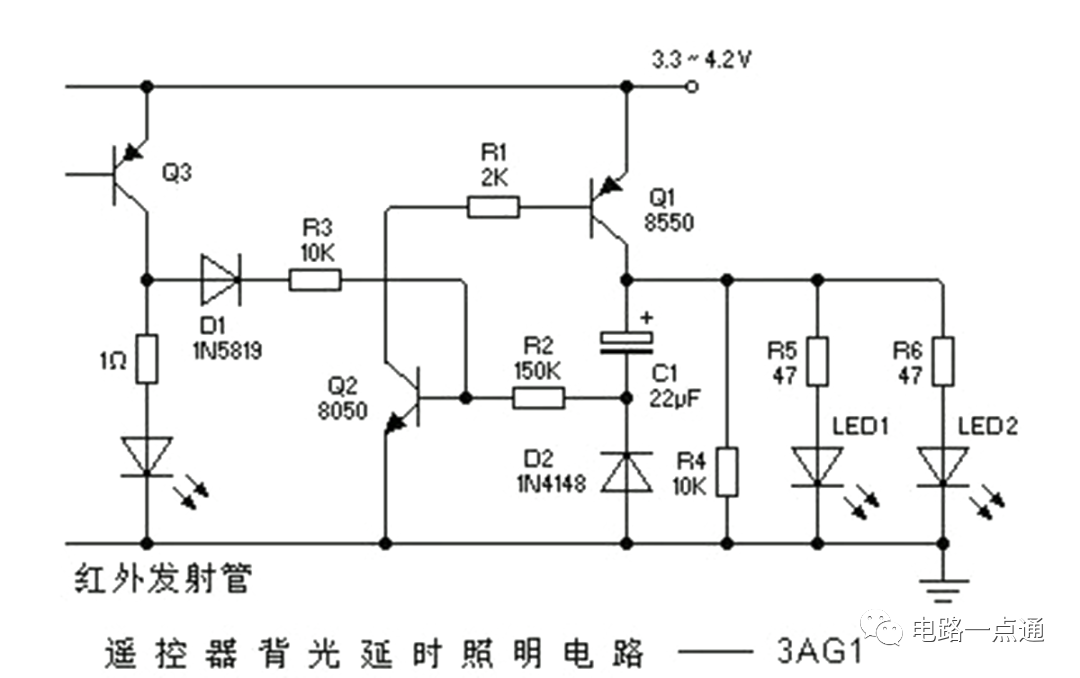

要求是:供电为两个AA电池(3V)。待机低功耗。延时5秒左右关闭,关闭时“干脆利落”,因为自己之前做过锂电池供电单按键的开关,延时后有一段时间会微亮,过很久才会完全关闭,用在这里肯定不合适了。不干扰发射管正常工作自己有常见的容阻,三极管只有8050和8550,电路是越简单越好。电路效率无所谓,只要低待机功耗就好。另外想把遥控器改锂电池,手头有不少100MAH的小锂电池,想改到遥控器上,不知道能不能做一个低待机功耗的锂电池降压电路,吧锂电池降压到2个1.5V电池的电压范围内?如果把原来的干电池换成使用锂电池,电路会比较简单:

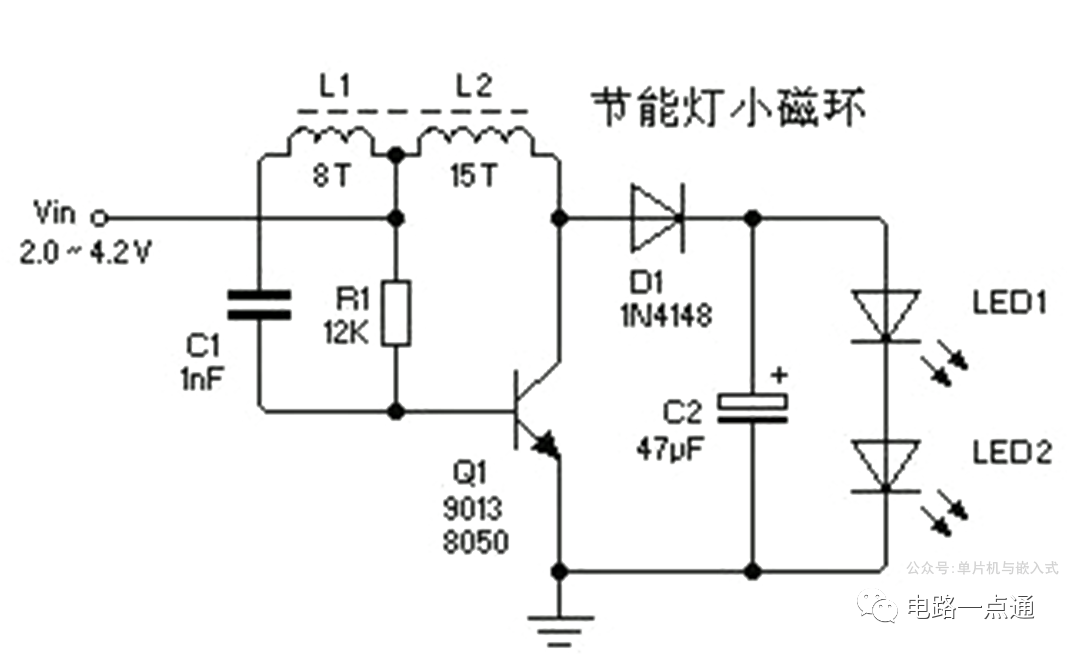

注意红外发射管最好串联一个限流电阻,锂电池的内阻比较小,放电电流较大。今天实际测试了一下,使用10uF 延时电容,大概在3秒,换成22uF电解,延时时长约8 ~ 10秒。如果还是使用普通AA 电池供电,白光二极管会亮度不足,需要增加升压驱动电路。升压电路使用节能灯小磁环自制的升压变压器:

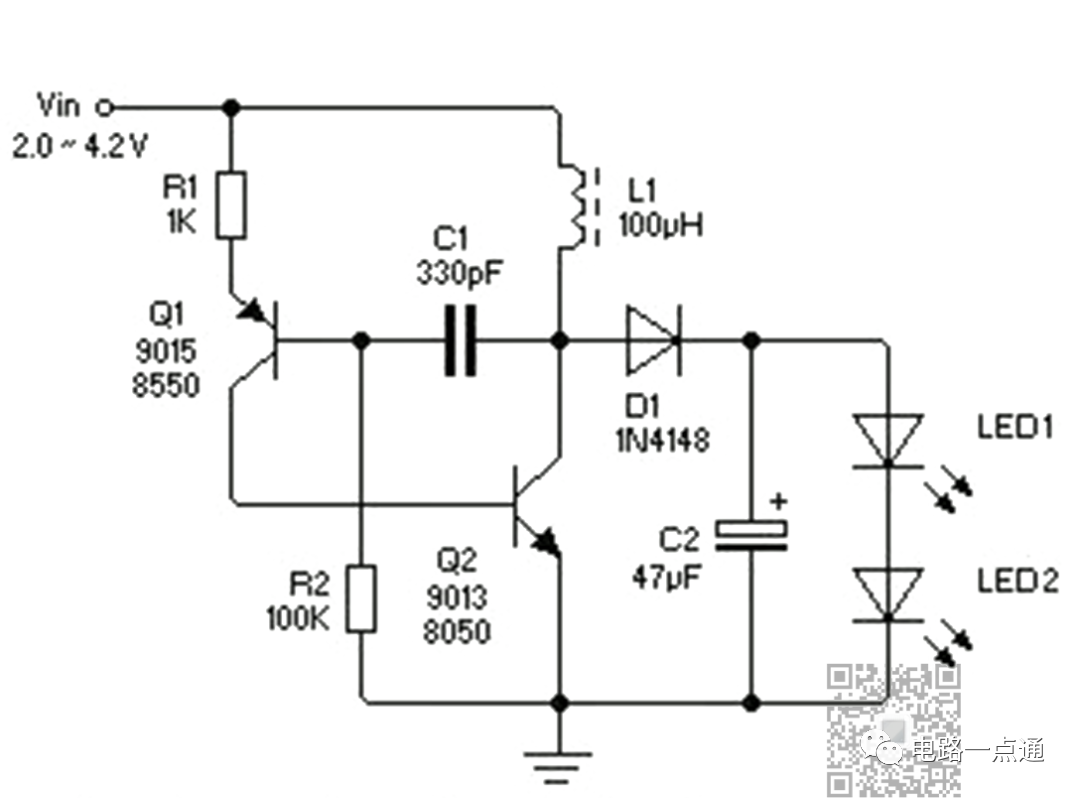

可以驱动两只或三只白光LED 串联。或者使用成品电感制作:

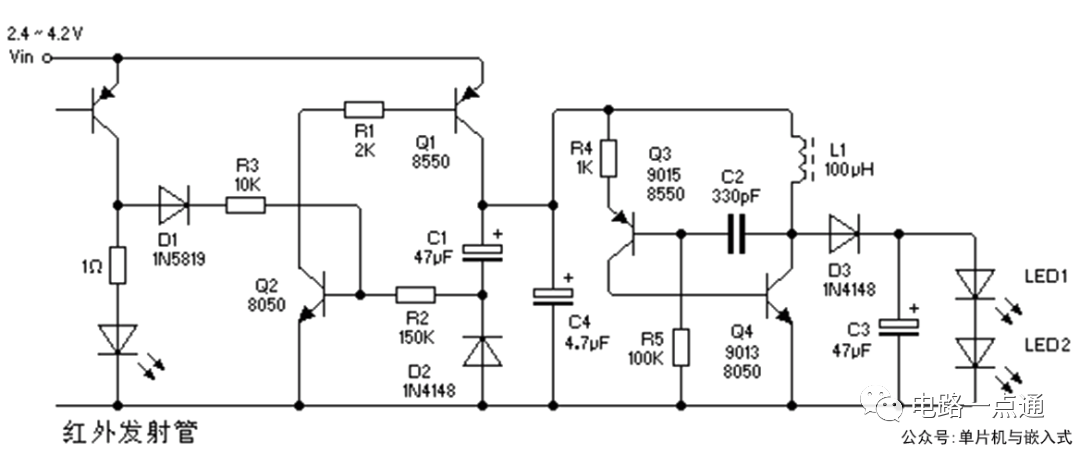

把上面的电路组合以后的背光延时驱动电路:
