随着全球环境保护意识的不断提高，新能源汽车逐渐成为汽车市场的一大趋势。作为一种采用清洁能源的新车型，新能源汽车得到了越来越多的关注和认可。其中，电动汽车是最具代表性的新能源汽车之一。车载充电机作为电动汽车的重要部件，其工作原理及结构组成对于电动汽车的性能和使用有着重要影响。本文将对新能源汽车车载充电机的工作原理及结构组成进行详细介绍。

一、新能源汽车车载充电机概述

车载充电机是新能源汽车中的重要组成部分，其主要功能是将交流电转换为直流电，为电动汽车的电池组充电。与传统的燃油汽车不同，新能源汽车的电池组需要频繁充电来满足行驶需求。因此，车载充电机的性能和效率直接影响到电动汽车的续航里程和使用便利性。

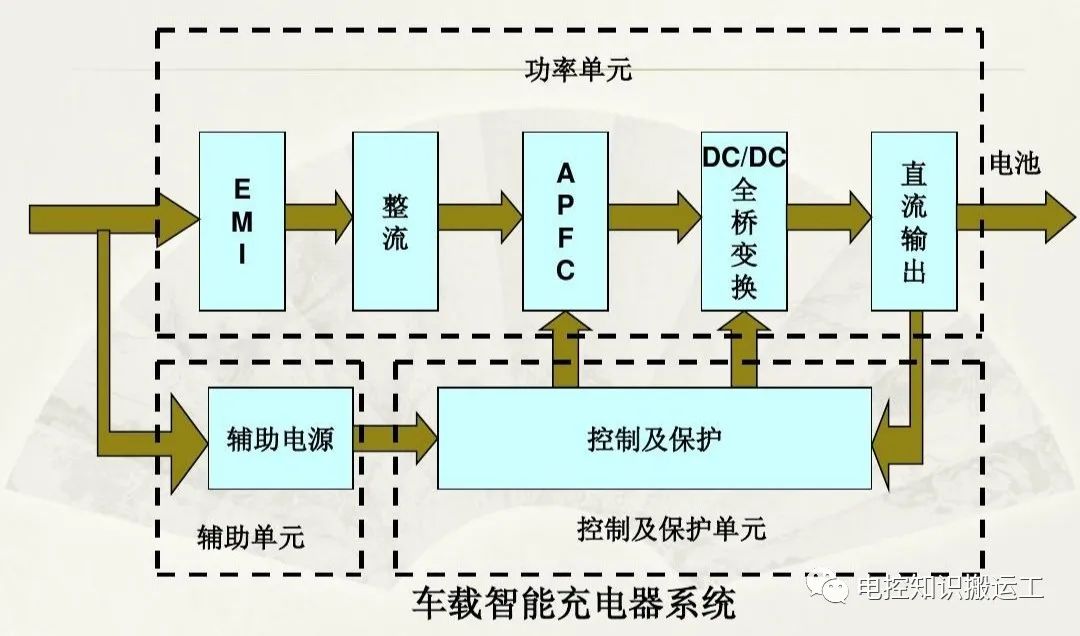

二、车载充电机工作原理

1.交流电源输入

车载充电机的交流电源输入通常来自于电网。用户将电动汽车连接到电源插座上，然后通过车载充电机将交流电转换为直流电。

2.整流滤波

车载充电机中的整流滤波电路将输入的交流电转换为直流电，并去除其中的纹波成分，以确保输出电流的稳定性。

3.功率因数校正

功率因数校正电路可以提高车载充电机的效率，减小对电网的谐波干扰。该电路通过控制整流滤波电路的输入电流，使其与输入电压的相位相同，从而减小电流的谐波分量。

4.稳压控制

稳压控制电路可以确保车载充电机输出的直流电电压稳定，以满足电动汽车电池组的需求。该电路通过检测电池组的电压，并根据需要进行调整，以确保输出电压的稳定性。

5.充电保护

为了确保电池组的安全，车载充电机配备了充电保护电路。该电路可以检测电池组的温度、电流等参数，并在异常情况下切断充电电源，以避免电池组受到损害。

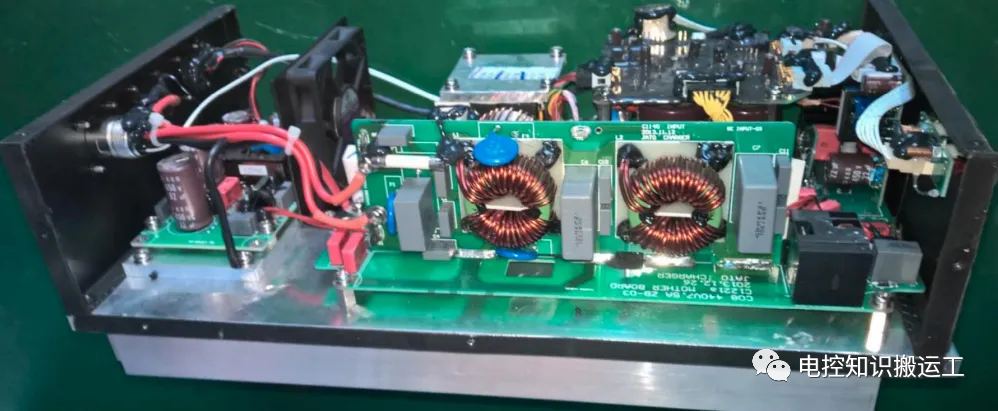

三、车载充电机结构组成

车载充电机主要由以下几个部分组成：

1.电源接口与线束

电源接口与线束是车载充电机的输入部分，负责将交流电源引入车载充电机，并将电流传输到各个组成部分。该部分结构主要由电源插座、线束和连接器等组成。

2.整流滤波电路板

整流滤波电路板是车载充电机的重要组成部分，其作用是将输入的交流电转换为直流电。该电路板主要由整流器、滤波器和断路器等组成。

3.功率因数校正电路板

功率因数校正电路板可以提高车载充电机的效率，减小对电网的谐波干扰。该电路板主要由输入滤波器、电流检测电路、控制器和驱动器等组成。

4.稳压控制电路板

稳压控制电路板可以确保车载充电机输出的直流电电压稳定，以满足电动汽车电池组的需求。该电路板主要由电压检测电路、控制器和驱动器等组成。

5.保护电路板

保护电路板可以检测电池组的温度、电流等参数，并在异常情况下切断充电电源，以避免电池组受到损害。该电路板主要由温度传感器、电流检测电路、控制器和驱动器等组成。

四、车载充电机的维护与保养

为了保证车载充电机的正常运行和使用寿命，车主应该注意以下几点维护与保养：

定期检查电缆和插头是否破损或松动，如有需要请及时更换；

定期清理整流滤波电路板上的灰尘和杂物，以确保散热效果良好；

定期检查各电路板的连接是否紧固、可靠；

尽量避免在高温、潮湿的环境下使用车载充电机；

在使用过程中如出现异常情况，应立即切断电源并及时联系专业维修人员进行检查和维修。
