DIY入门:简易5V直流电源设计教程,轻松实现电子项目的稳定供电
电路一点通 2023-09-25

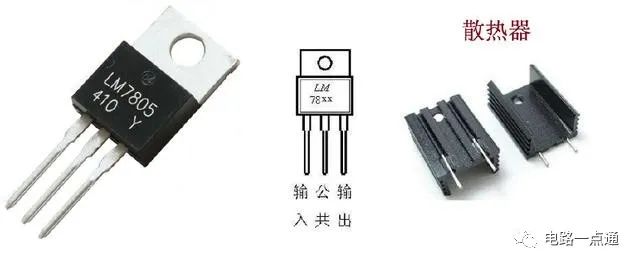

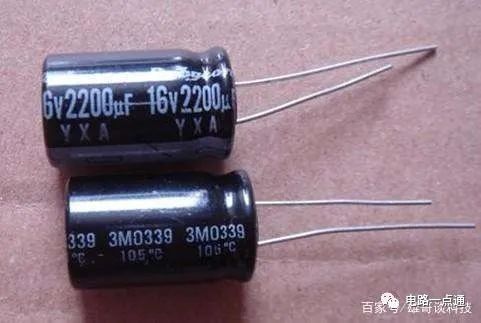

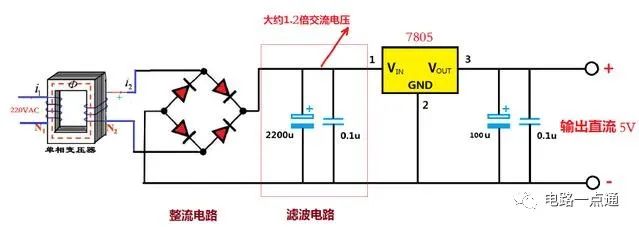

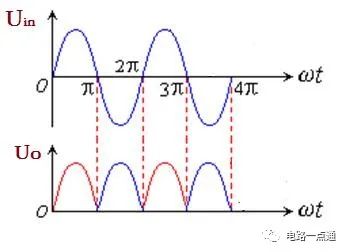

下面教初学者如何入门设计简易的5V直流电源,主要运用的元器件材料有:220V转6V单相交流变压器、整流桥(可用4个二极管代替)、LM7805、电容。原理很简单:220V交流电经过变压器降压变为6V交流电,然后经过全桥整流,然后滤波,得到的直流电压约为6V交流电的1.2倍左右,然后经过LM7805三端线性稳压器稳压输出5V。(1)变压器注意事项,选择变压器时一定要结合5V电源输出功率的情况选择合适的变压器输出功率。比如选择5W的输出功率,则5V电源的输出电流最大只有0.7A。因为线性三端稳压器的输入输出电流不变,输入电压为6V的1.2倍,大约为7.2V,所以5W的变压器只能承受0.7A的电流。(2)整流,这里使用的是全桥整流,经过全桥整流后的有效值电压为0.9U。可以购买一个整流堆,也可以使用4个整流二极管代替。(3)滤波,滤波电容一般选择2200UF即可,当然更严格的选择有个复杂的计算公式。选择电容时,初学者最容易忽略的一个指标:耐压,还要考虑0.7~0.8左右的降额系数。因此整流后输出7.2V左右的直流电,所需电容耐压值为7.2 x1.3=9.36,因此至少选择10V的耐压值。(4)LM78XX三端稳压器LM78XX是比较常用的三端稳压器,具体型号有LM7805、LM7806、 LM7809 、LM7810、LM7812、LM7815、LM7818、LM7824、LM7827等,型号后面两位数代表输出电压,除了LM7824和LM7827输入电压最高可达40V以外,其它型号的输入电压最高为35V。注意事项:(初学者很容易忽略的地方)①  最大输出电流为1.5A;②  LM78XX系列三端稳压器的输入电压必须比输出电压至少高2V;③  必须考虑三端稳压器自身的功耗,计算方法:功耗=(输入电压-输出电压)×电流,三端稳压器的自身功耗不应大于5W,而且大于2W时必须加散热器。假设LM7805的输入电压为8V,压差为3V,输出电流为1A,则LM7805自身功耗P=3V x 1A=3W。总结:一个简易的5V直流电源就制作完成了,大家有没有想自己动手制作一个呢?不过还没有电路设计经验的小伙伴们千万注意安全,特别是220V变压器输入部分。
