详解自行车防护警报器电路图
电路一点通
217浏览
0评论
0点赞
2023-12-05
这个简单的电路可用于防止您的自行车被盗。如果有人试图启动自行车，它会发出响亮的警报音。仅当隐藏开关 S2 打开时警报才会禁用。该电路的元件数量很少，可以轻松固定在自行车上。
该电路的工作很简单。报警发生器蜂鸣器或喇叭由可控硅启动，其触发由晶体管 T1 控制。在布防位置，开关 S2 闭合，S1（自行车钥匙开关）打开。在此状态下，T1不会导通，SCR和蜂鸣器保持空闲状态。
当有-人使用复制功能打开自行车的钥匙开关时，电容器 C1 通过 R1、D1 和 R2 充电。C1 需要几分钟的时间延迟才能充满电。当 C1 完全充电时，T1 导通并触发 SCR。连接到可控硅阳极的蜂鸣器通电并发出警报。LED 灯也会亮起以指示盗窃情况。通过C1增加时间延迟，只有在自行车启动后才会发出警报，从而阻止盗窃企图。

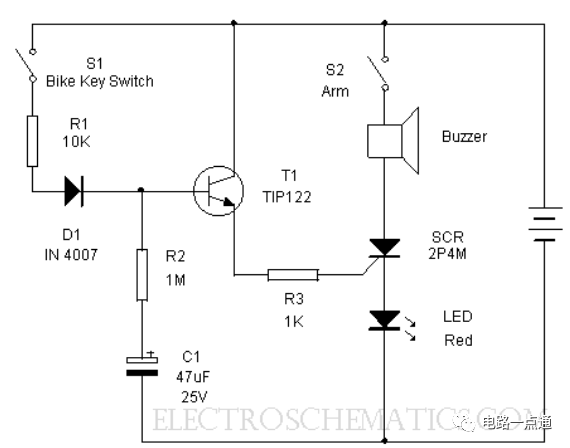

自行车防护警报器电路图
该装置应隐藏在运输箱等地方。从而可以保护开关S2。可以在蜂鸣器的位置连接一个额外的自行车喇叭以发出响亮的声音。R1 的连接点应连接至发动机的钥匙开关点，以便；仅当钥匙开关关闭时，该装置才会被激活。通过改变C1或R2的值可以改变延时时间。只有在拔下开关钥匙后，隐藏开关 S2 才应保持关闭状态，以便对自行车进行布防。电路的电源由 6/12 伏自行车电池提供。大电流型晶体管T1和SCR用于处理自行车电池的高功率。使用1瓦电阻来处理高功率。
