PT柜是指电压互感器柜，它的主要作用是用于电压和电流的测量。在电力系统中，电压互感器和电流互感器是必不可少的设备，它们可以将高电压和大电流转化为低电压和小电流，以便于仪表和保护装置的测量和保护。PT柜通常安装在电力系统的主回路中，可以实现对母线电压和线路电流的测量，为电力系统的监控、保护和计量提供重要信息。

而计量柜也是电力系统中的重要设备之一，它的主要作用是对电力系统的电能进行计量和统计。计量柜内部通常安装有各种型号的电能表和计量装置，可以对线路的电压、电流、有功功率、无功功率等电能参数进行精确计量和统计。PT柜和计量柜虽然都是电力系统中的设备，但它们的作用和使用场所是不同的。PT柜主要用于电压和电流的测量，通常安装在主回路中，而计量柜主要用于电能的计量和统计，通常安装在受电侧或用户侧。从事电气行业的朋友都知道，我们在工作中常常会遇到PT柜，计量柜。那么PT柜在配电系统中，具体起到什么样的作用？PT柜和计量柜又有哪些区别呢？下面本文详细地给大家介绍一下。

▌01 PT柜基本概述及其功能

1、PT柜基本概述

PT柜我们又常称其为母线电压互感器柜或电压互感器柜。里面一般设置有电压互感器一套、熔断器一、避雷器等主要电器原件。熔断器的保险丝为电压互感器提供保护。电压互感器是将高压按一定的变比将高压按比例转换成低压的装置，使其适应仪表的电压要求。

避雷器主要起到过电压和防雷保护。

电压互感器柜一般情况下采用组合式的结构，我们可根据工程的具体设计参数，配置不同类型和数量的PT。

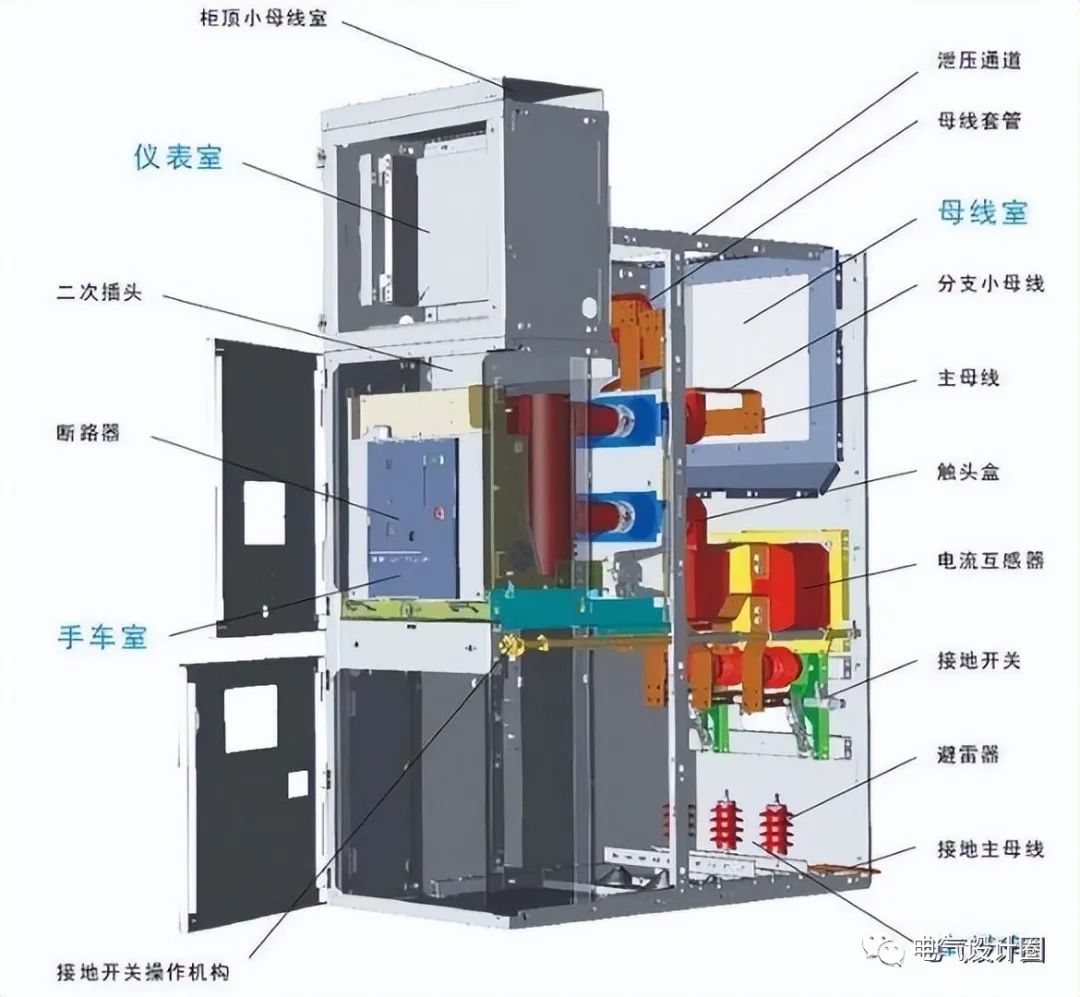

PT柜的整体结构采用可拆卸金属铠装结构，设备面板上通常设有大面积的观察口。它可以随时观察PT柜的运行情况。每台PT设有一节车厢，其一、二次回路采用分接结构，实现一、二次室分离。柜体整体美观可靠，可实现现场抽取维护。

2、PT柜的功能

（1）提供电气系统中的测量电压、仪器仪表电压和保护电压。

（2）为功率表提供测量电压。

（3）可为相关设备提供操作和控制电源（PT）。

（4）满足电气系统继电保护的需要。母线绝缘、欠电压、过电压、备用设备自投条件等。高压柜屏顶电压小母线由PT柜供电。

PT柜内有测量PT和计量PT（原来要求是要分开测量PT和计量PT，如没有特殊要求也可以不分开，可以共用）。顶部的小母线可用于向其他高压柜提供电源。同时为其它设备提供电源，满足测量、计量和保护电源的电压要求。

▌02 PT柜和计量柜的区别

PT柜是电压互感器柜（PT为电压互感器的英文缩写），通常用于装设接于母线上的电压互感器，此电压互感器可用于测量和保护。

电力部门为了准确计量并能对各用户进行有效的计量管理，在用户侧会设一个专用的计量柜，柜内配置电压互感器、电流互感器及计量仪表。此表计的数据用于电费的结算。计量柜的管理权限为电力部门，用户无权进行维修和调试等工作。

1、PT柜是有手车的。计量柜分地区，有的地区没手车。

2、PT柜有避雷器，放在手车里或者柜后。计量柜没有避雷器。

3、PT柜没有带电显示、计量柜有带电显示器。

4、计量柜有电流互感器，PT没有。

5、计量柜一般都作为计量出线柜或者计量联络柜。PT柜一般在进线柜后、馈线柜前，只有主母线穿过，不做出线使用。

▌03 PT柜常见的几个配置方案

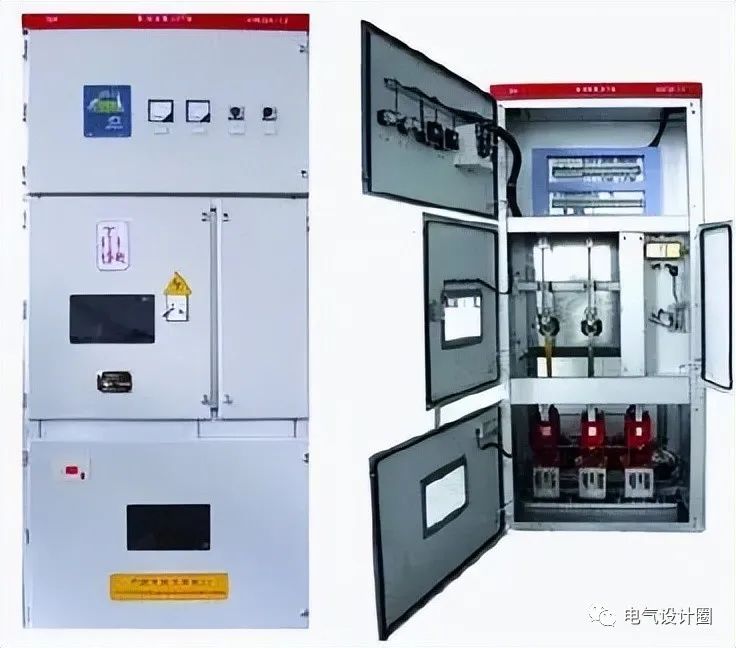

方案1和方案2是KYN28柜（手车柜）常见的方案。

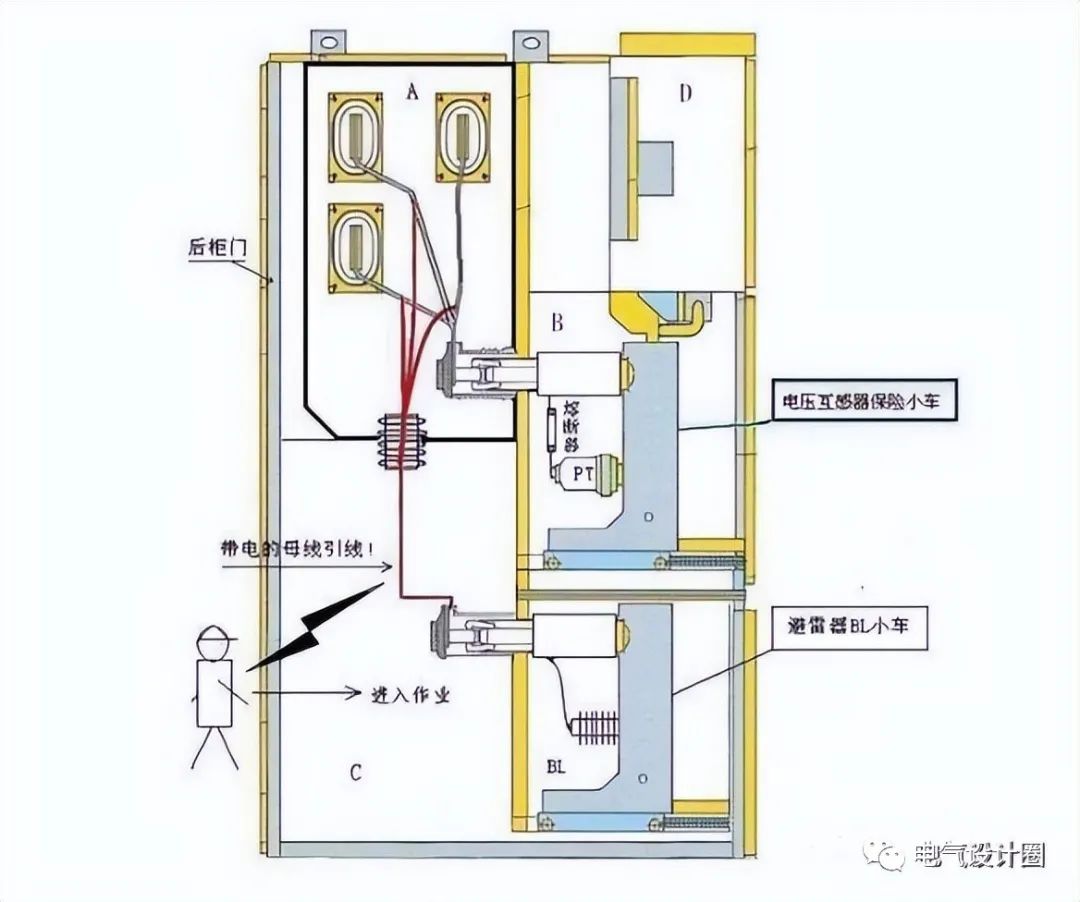

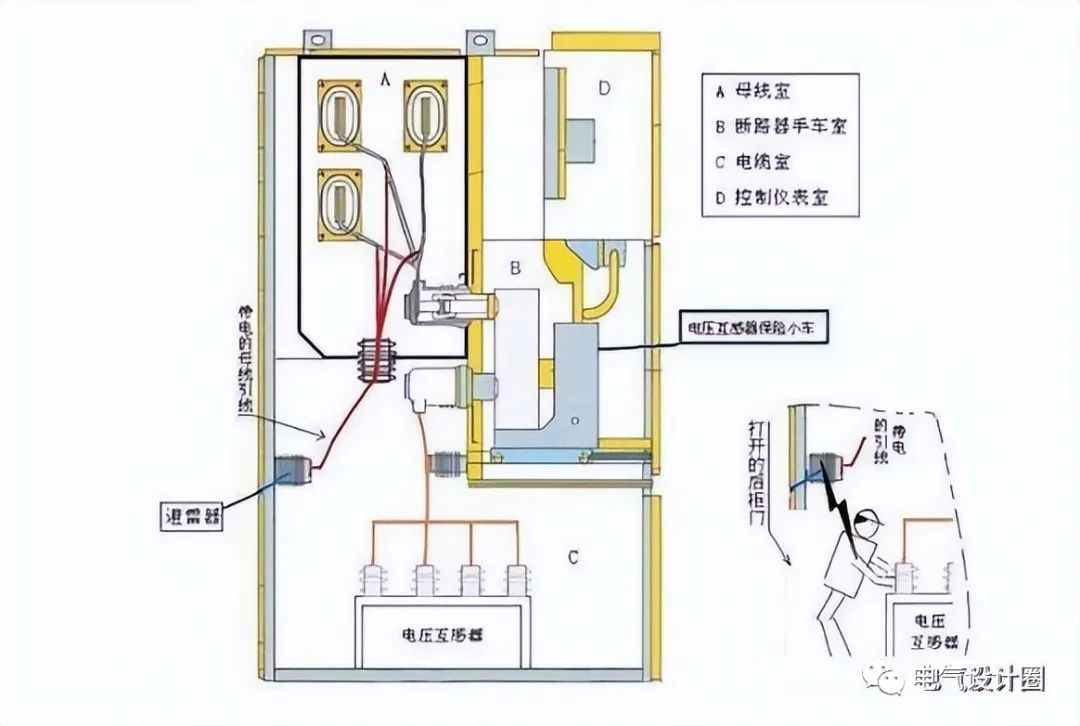

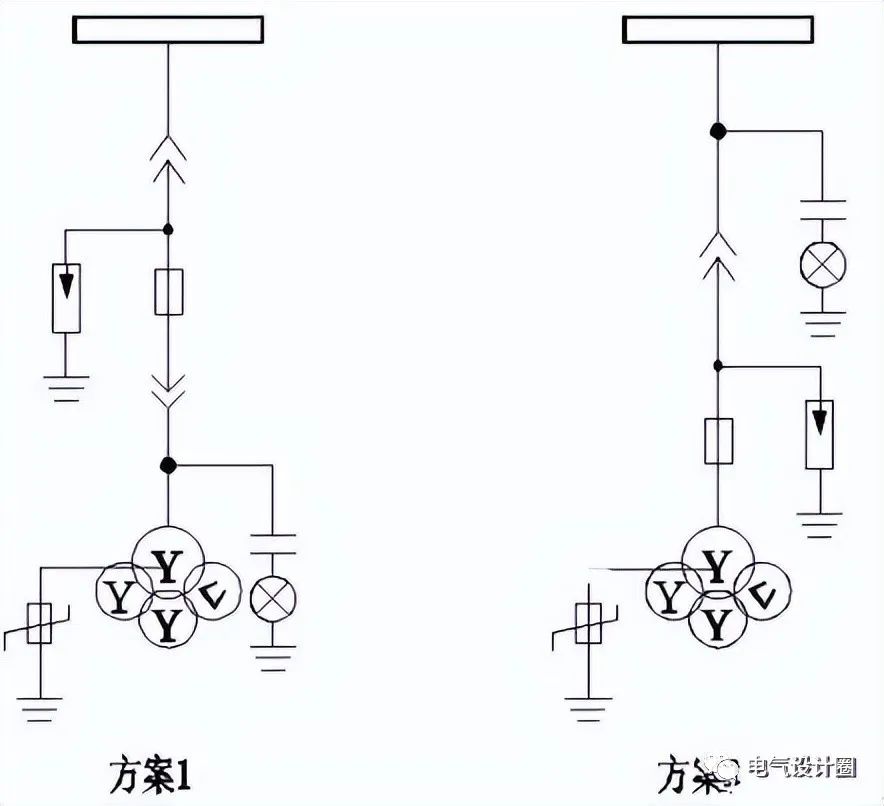

方案1使用熔断器手车，避雷器和熔断器安装在手车内部，PT固定安装在电缆室下方或挂装在电缆室后梁上，PT中性点经一次消谐器接地。

方案2使用PT手车，PT、熔断器、避雷器、一次消谐器均安装在手车内部，PT中性点经一次消谐器接手车摩擦接地极。

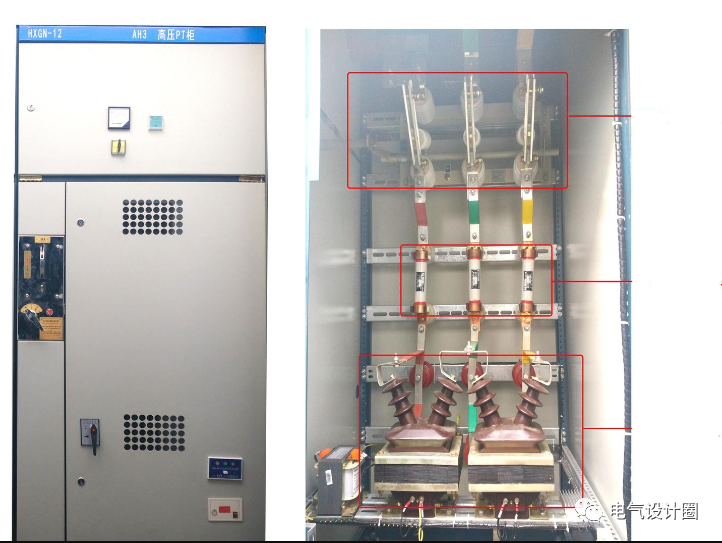

方案3是HXGN-12柜（固定柜）常见的方案。

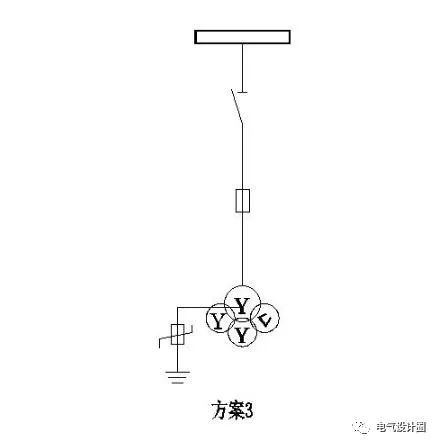

方案3隔离开关做为PT的主开关，10kV设备隔离开关选用GN30或GN19产品，35kV设备选用GN27产品，PT固定安装在开关柜底部，PT中性点经一次消谐器接地。

因PT柜主回路中通过的电流很小（保护熔断器额定电流选用1A≤），PT柜可以带负荷拉动隔离开关或手车。

通俗的讲，高压柜屏顶电压小母线的电源就是由PT柜提供的，PT柜内既有测量PT又有计量PT（原先都是要求测量PT和计量PT是分开的，因为规范规定计量用互感器的等级要高于保护用互感器的等级，但现在如没有特殊要求也有不分开的，可共用），都上屏顶的电压小母线，为其它出线高压柜提供测量、计量、保护用电压；屏顶小母线还有220V直流电压小母线（电压取自直流屏，为断路器、综保及其它设备提供直流电源）；屏顶小母线还有220V交流电压小母线（电压也取自直流屏中的交流出线，为柜内照明灯、加热器灯等其它设备提供交流电源）。

▌04 延伸阅读

一般高压柜屏顶小母线布置：

（1）10kVⅠ段合闸电源小母线：＋1HM，—1HM

（2）10kVⅡ段合闸电源小母线：＋2HM，—2HM

（3）10kVⅠ段控制电源小母线：＋1KM，—1KM

（4）10kVⅡ段控制电源小母线：＋2KM ，—2KM

（5）10kVⅠ段电压小母线：1YMa、1YMb、1YMc、1YML、1YMN

（6）10kVⅡ段电压小母线：2YMa、2YMb、2YMc、2YML、2YMN

（7）柜内照明小母线：L，N
