如何选择耐压1000V、2A-4A电流的整流二极管?选型方法解析
0 2023-12-04

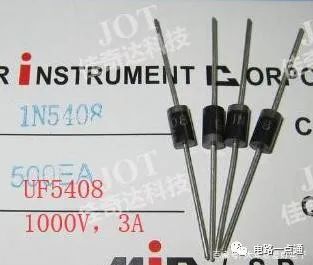

要组成整流桥,要有四个二极管组成,耐压1000是指最大反向峰值电压,2A指的是最大平均正向电流。那么符合这类的二极管有很多,但是虽然这两个参数一样可是参数用的过高有时候也是一个问题,因此需要根据实际电路选取,下面列举根据不同情况选取的二极管。一、耐压1000V,2A的电流的整流二极管可以用这类整流二极管:①普通整流二极管:RL207 1000V,2ARL257 1000V,2.5A1N5408 1000V,3A1N4145 1000V,3A1N4146 1200V,3A②快恢复整流二极管:FR207 1000V,2AFR257 1000V,2.5AFR307 1000V,3A③高效率整流二极管:HER208 1000V,2AHER308 1000V,3A④特快速整流二极管:UF5408 1000V,3A二、耐压1000V,4A的电流的二极管可以用这类二极管:①普通整流二极管:5A10 1000V 5A6A10 1000V 6A8A10 1000V 8A10A10 1000V 10A②快恢复整流二极管:FR607 1000V 6A③高效率整流二极管:HER508 1000V,5AHER608 1000V,6A以上常见的一部分,有些不是很常见,其实合适的电子元器件还有很多,根据自己实际电路选择自己合适的才更重要,总之一句话:宁高勿低
