如何确定上拉电阻、电压浮动?
0 2024-02-21

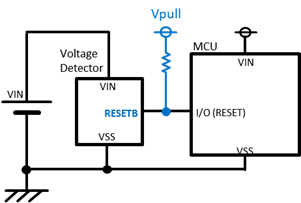

在此说明由上拉电阻引起的电压浮动和选择上拉电阻的方法。



选择上拉电阻的方法


通常电压检测器的上拉电阻大致为10k~数百kΩ。


上拉电阻的电阻值减小时,由于驱动器FET的导通电阻,使”L”电压与Vss的偏移增大。同样,上拉电阻的电阻值增大时,由于驱动器FET的漏电流,使”H”电压与VIN(VDD)的偏移增大。


因此,请按实际规格条件,选择能满足后续IC逻辑的上拉电阻。如果在输出”L”时,希望流动在上拉电阻中的消耗电流减少,则应将上拉电阻值设置得。如果要防止由外部噪声等影响导致应用程序故障,则应上拉电阻值设置较低


【附录】计算输出”L”最大值、“H”最小值的方法


以XC6138系列产品为例,计算输出”H”电压、输出“L”电压的最大值、最小值。


【输出“L”电压的最大值】


VRESETB = Vpull / (1 + Rpull / RON_MAX)


Vpull :上拉电压


RON_MAX :Nch驱动器的导通电阻MAX

计算示例) VDD=2.2V, Vpull=1.8V, Rpull=10kΩ 时


Step 1. 计算RON_MAX


根据电气特性,VRESETB/IRBOUT_MIN计算RON_MAX


RON_MAX = 0.3V / 2.5mA ≈ 120Ω (MAX.)

Step 2. 计算VRESETB


用RON_MAX计算输出“L”电压的最大值


VRESETB = Vpull / (1 + Rpull / RON_MAX) = 1.8V / (1 + 10kΩ / 120Ω) ≈ 21mV

【输出“H”电压的最小值】


VRESETB = Vpull – Rpull × ILEAKN_MAX


Vpull:上拉电压


ILEAKN_MAX:Nch驱动器的漏电流MAX.

计算示例)Vpull=6.0V, Rpull=100kΩ 时


Step 1. ILEAKN_MAX


根据电气特性,ILEAKN_MAX = 0.1μA (MAX.)

Step 2. 计算VRESETB


用ILEAKN_MAX计算输出“H”电压的最小值


VRESETB= Vpull – Rpull × ILEAKN_MAX = 6.0V - 100kΩ × 0.1μA = 5.99V
