Q3三极管的作用，此三极管基本不会损坏，主要讲讲三极管的作用及原理。

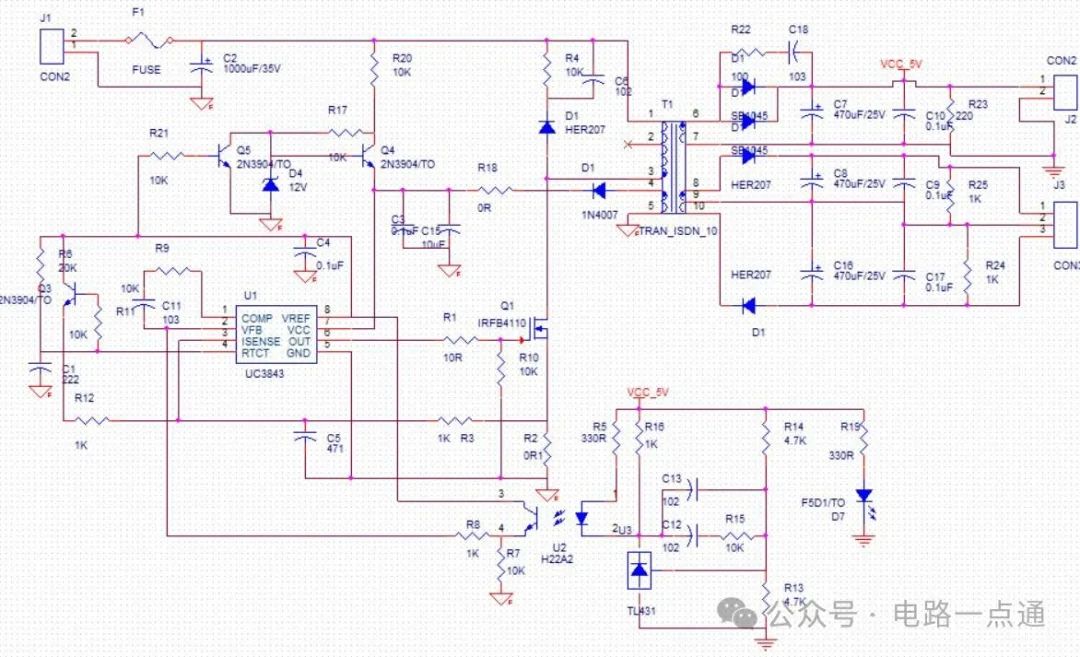

此电路由Q3三极管，R11电阻和R12电阻组成，其作用是谐波补偿，利用电源芯片4脚产生的锯齿波的斜坡作为补偿信号，当占空比大于百分之五十时，开关电源输出不稳定，当加入补偿后，会使开关电源稳定输出减少噪声。其工作原理是，芯片在正常工作时，4脚会产生锯齿波，通过电阻R11输入至三极管的基极，使三极管随锯齿波导通关闭，三极管集电极接在电源芯片的参考电压8脚，在三极管导通时5V电压通过三极管，R12电阻输入至电源芯片的3脚，电源芯片3脚是电流检测引脚，相当于增加了一路电流控制，通过电压控制3脚电流，在锯齿波的最高点加入补偿，会使PWM输出稳定，不会出现大小波，电源在空载时也会稳定输出。
注意，上面电路图是低压48V输入的，所有电路参数都和220v的有所差异。
