之前的文章中有提到如何做好防雷,有兴趣的小伙伴可以戳下面这个链接跳转:如何做好防雷?是工程师必学的知识点!

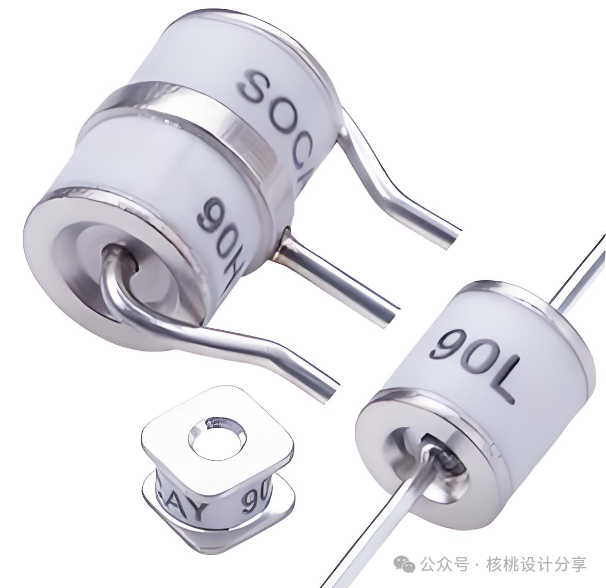

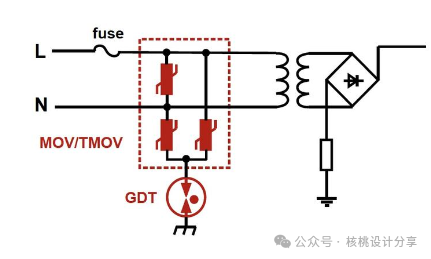

气体放电管在实际项目中主要应用在以下三种电路:(1)220V输入电路防护

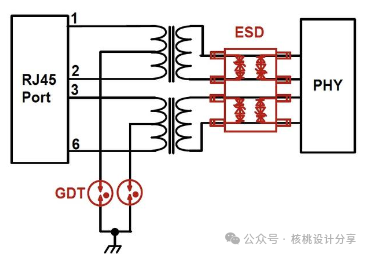

(2)网口电路防护

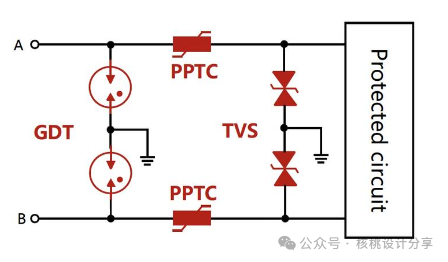

(3)通讯接口防护

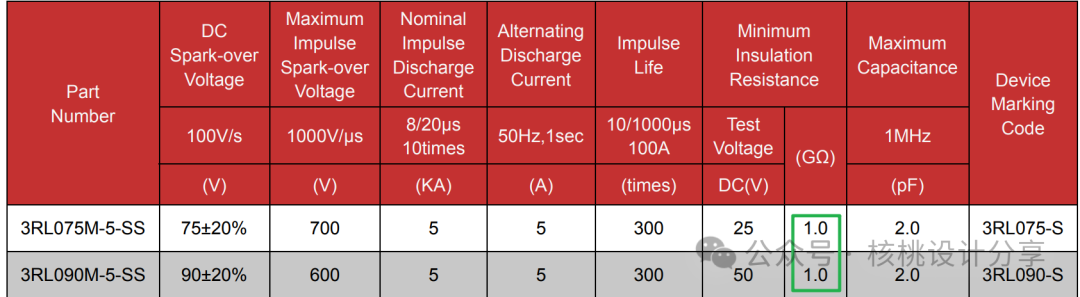

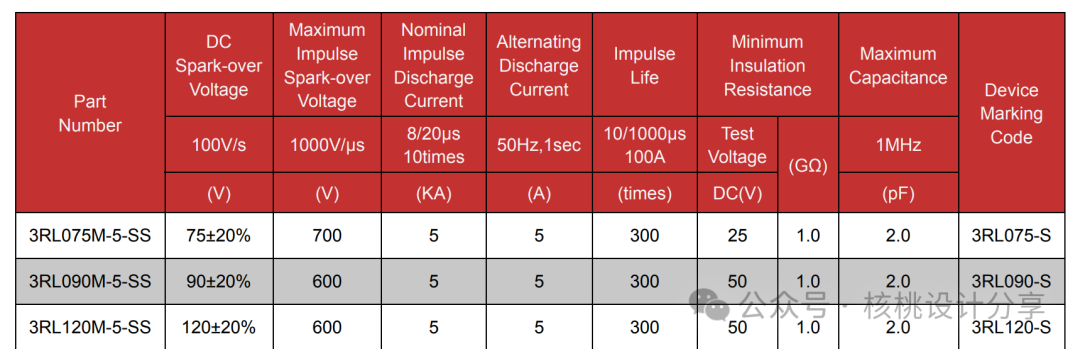

器件选型,肯定不能少了手册,我们先来直接看气体放电管(防雷管)手册中的参数各代表什么意思。

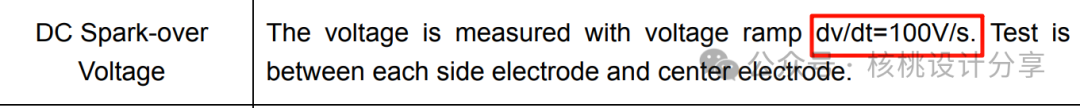

一:参数解读1:直流击穿电压(DC Spark-over Voltage)直流击穿电压指的是施加在放电管两端的电压缓慢上升时,管子发生击穿时两端的电压。以100V/S的电压上升速率进行测试。

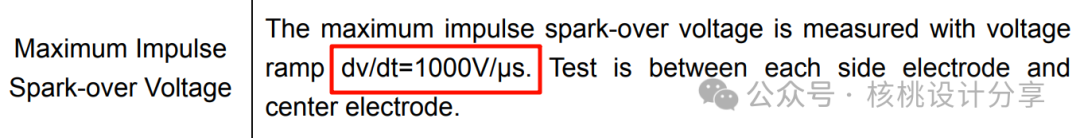

2:脉冲击穿电压(Impulse Spark-over Voltage)脉冲击穿电压指的施加在放电管两端的电压快速上升时,管子发生击穿时两端的电压。以1000V/us的电压上升率来进行测试。

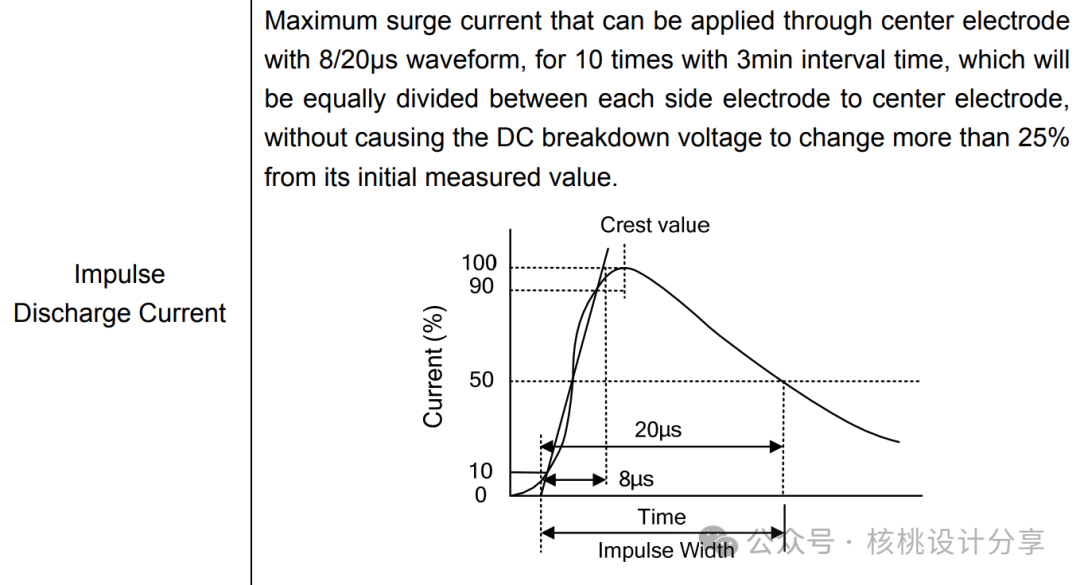

3:耐冲击放电电流(Impulse Discharge Crurrent)耐冲击放电电流指的是在放电管合理的放电次数内,管子在做冲击电压测试时流经管子的最大电流峰值。一般施加8/20us脉冲电流,10次,间隔1min。

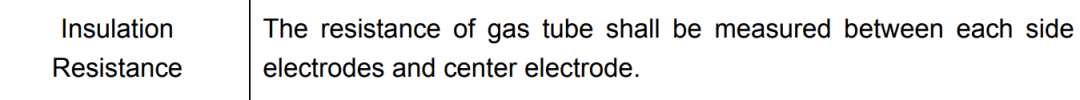

4:绝缘电阻(Insulation resistance)绝缘电阻指的就是放电管的内部电阻,一般测试条件为两端施加50V的直流电压。一般的管子内阻多为GΩ级别。

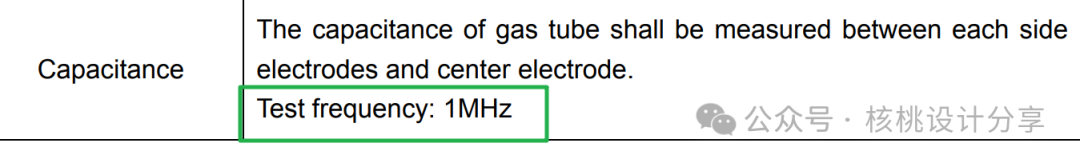

5:结电容(Capacitance)常规的放电管结电容都为pF级别。施加测试的频率为1MHZ。
二:选型注意事项:1:明确电路的最大工作电压这一点是非常关键的,我们需要保证的是,电路正常工作时不会触发放电管的防护机制。也就是保证直流击穿电压(DC Spark-over Voltage)大于电路工作电压的1.5~2倍左右。2:明确脉冲冲击电压不能大于后期被保护电路最大耐压值如果脉冲冲击电压大于后级被保护电路的最大耐压值,就有可能出现保护措施失效的现象。所以脉冲冲击电压要小于后级被保护电路的最大耐压值。3:明确应用场合可能出现的最大电流强度要明确使用场合出现的最大电流强度,不能大于放电管的耐冲击放电电流(Impulse Discharge Crurrent)。4:续流问题为了使放电管正常熄弧,需要明确电路中可能出现续流的地方加上压敏电阻和保险丝等器件。5:结电容对于接口使用的放电管,需要留意放电管的结电容大小,特别是高速通讯中,结电容的大小会直接影响通讯正常与否。
