低压配电箱主要用于对动力设备和照明设备进行配电。低压配电箱安装方式分，有靠墙式、挂墙（明装）式和嵌入式。靠墙式是靠墙落地安装；挂墙式是明装在墙面上；嵌入式是嵌入墙内安装。目前，家庭配电箱一般都采用模数化微型断路器等元件进行组合，完成电能接受与分配。配电箱系统图是用国家标准规定的图形符号和文字符号概略地表示一个系统的基本组成、相互关系及其主要特征的一种简图。配电箱系统图一般用单线图表示，配电线路绘制应排列整齐，并应按规定对设备和线路进行必要的标注，例如标注配电箱的编号、型号规格等，标注线路的编号、型号规格、敷设方式部位及线路去向或用途等。

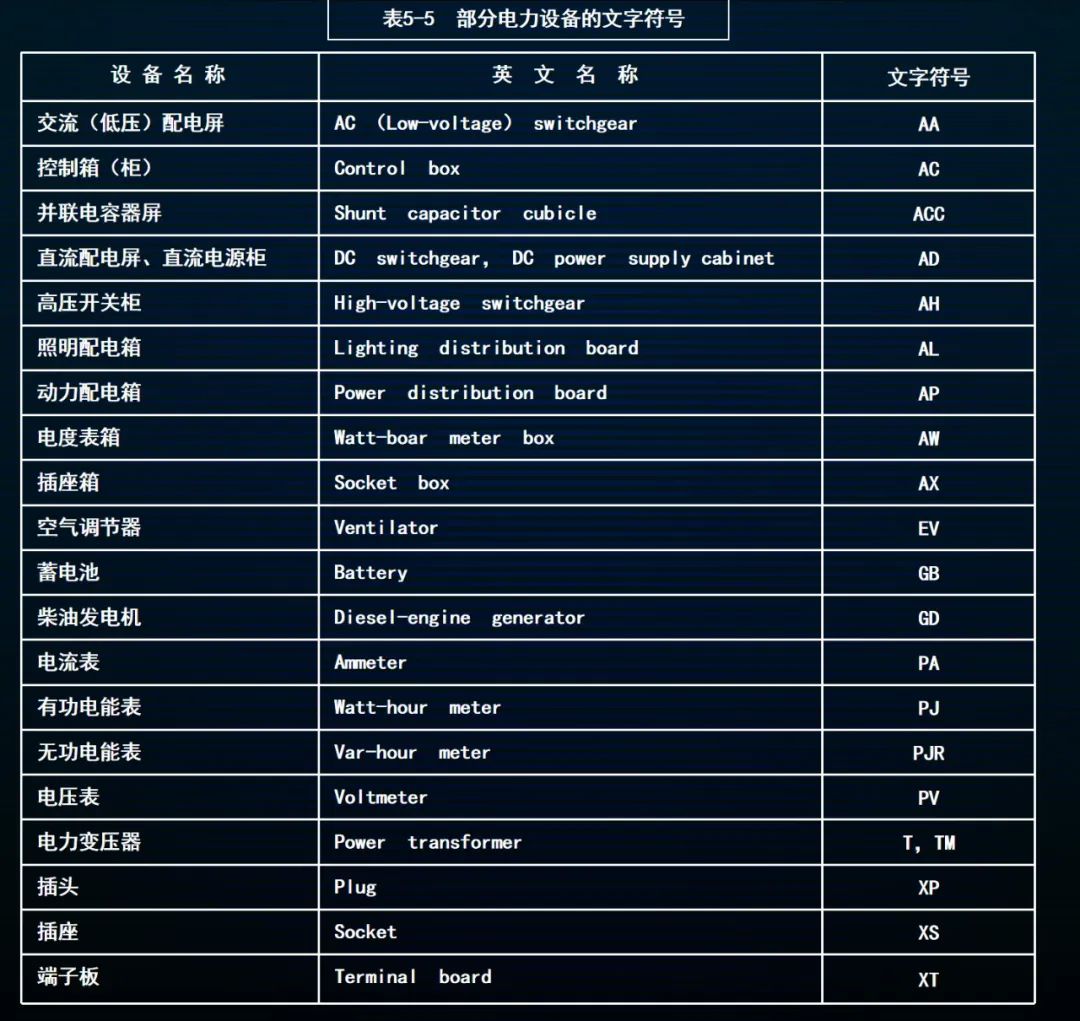

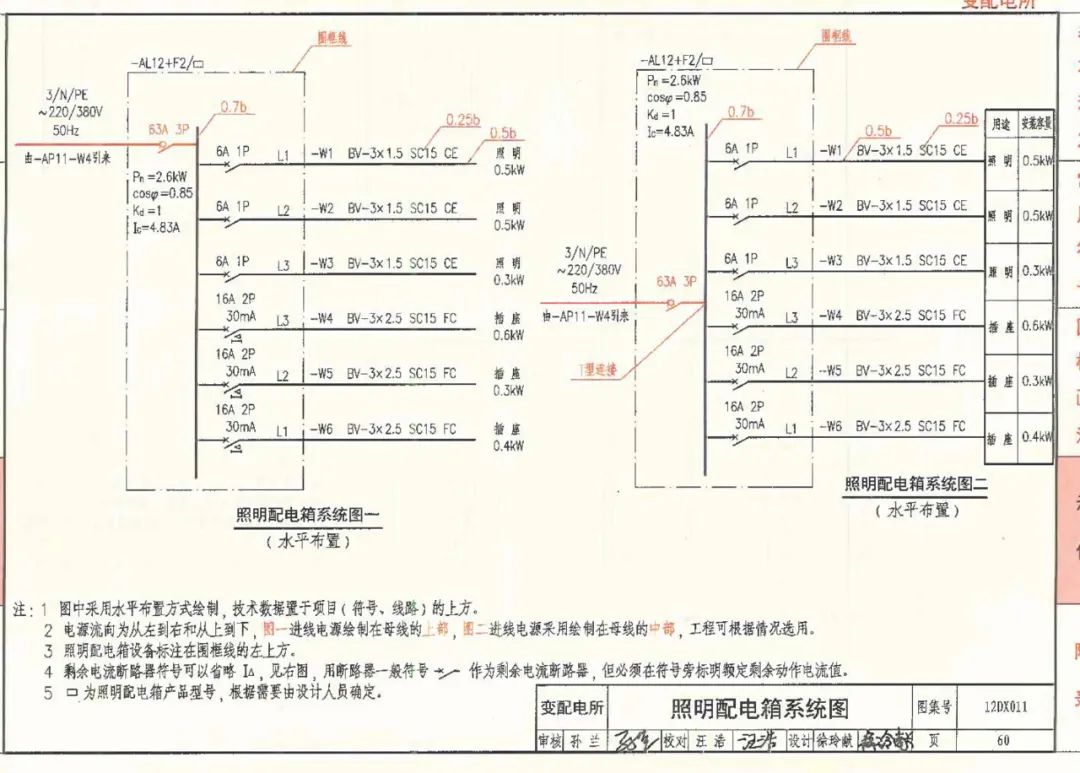

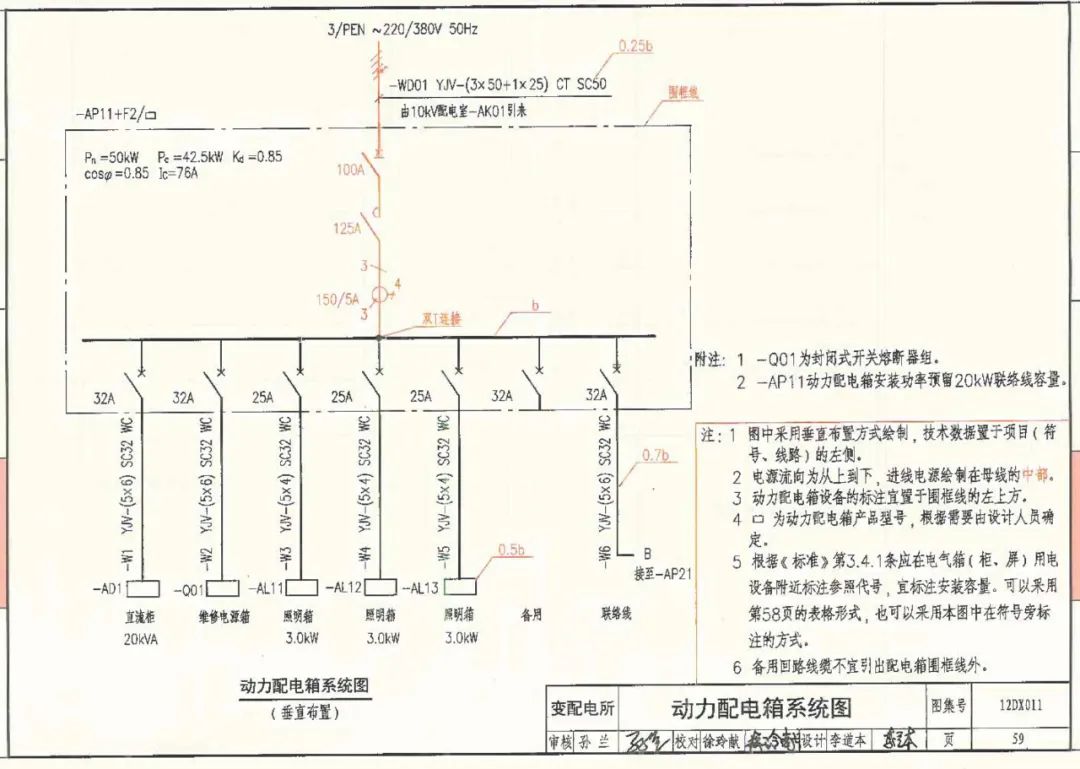

以图集12DX011《建筑电气制图标准》中59页和60页为例，介绍其配电箱系统图。配电箱系统图有两种绘制方式：垂直绘制和水平绘制。下面以水平绘制配电箱系统图二为例进行介绍。从左到右去看该系统图，图中“—AP11—W4”和“—AL12+F2/¨”是配电箱的标注，其标注标注的格式“－a+b/c”，式中a为设备种类代号；b为设备安装位置代号；c为设备型号。设备种类代号比如“—AL12+F2/XL21-15”，其含义为表示照明配电箱种类代号为－AL12，位置代号为+F2，即安装在一层F2轴线上，配电箱型号为XL21-15。图中虚线框内为配电箱内的开关设备等。分断路器上面标注“6A 1P”表示低压断路器额定动作电流为6A，极数为1极。还有“16A 2P 30mA”表示带漏电保护功能的低压断路器，低压断路器的额定动作电流值为16A，极数为2极，漏电保护动作电流值为30mA。图中“L1 L2 L3”表示电源的相序，图中“—W1 BV-3×1.5 SC15 CE”为配电线路标注。

配电线路标注的格式为

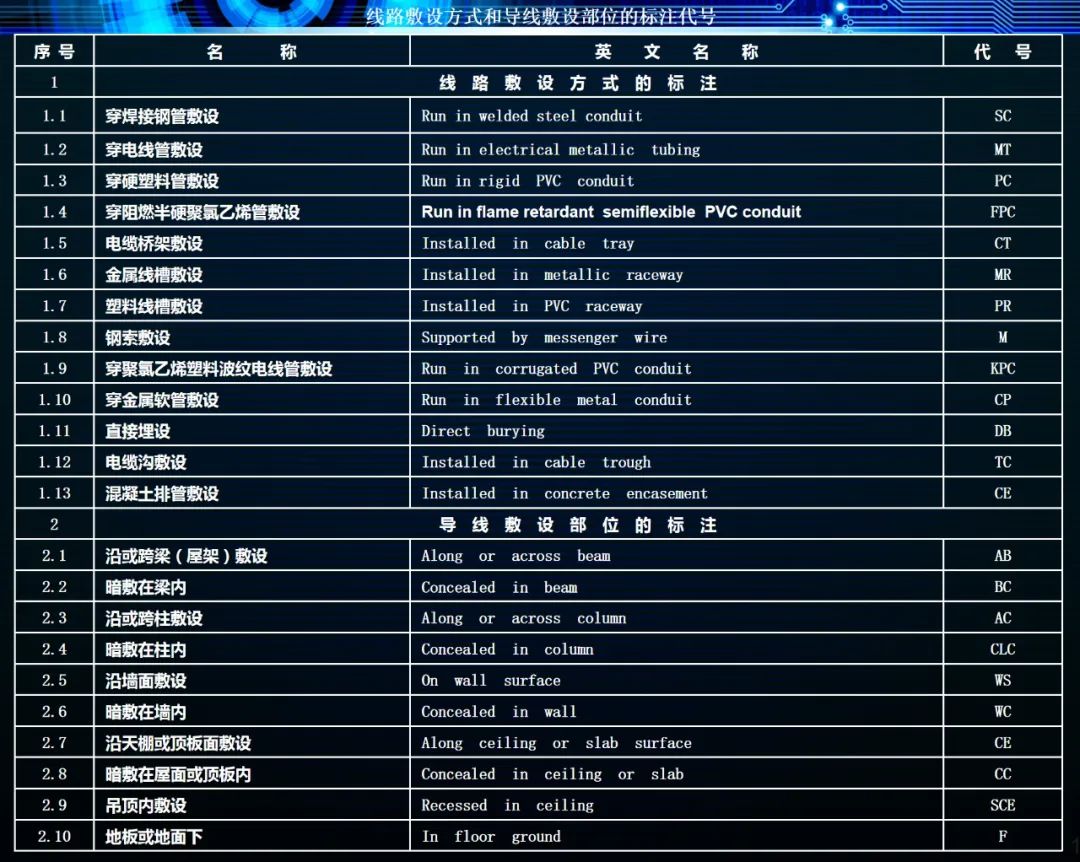

式中a为线缆编号；b为线缆型号；C 为并联电缆和线管根数（单根电缆或单根线管则省略）；d 为相线根数；e 为相线截面（mm2）；f 为N线或PEN线根数（一般为1）；g为N线或PEN线截面（mm2）；h为PE线截面（mm2，无PE线则省略）；为线缆敷设方式代号；j 为线缆敷设部位代号；k为线缆敷设高度（m）。

比如“—W1 BV-3×1.5 SC15 CE”标注的含义为—W1为线路编号，BV为电线型号为铜芯塑料绝缘电线，3根1.5mm2电线，穿焊接钢管，钢管内径15mm，沿顶板面敷设。

该照明配电箱所表达含义为：引自上级配电箱—AP11—W4的三相电源，该接地类型为TN-S系统，经过该配电箱总进线3极额定电流为63A隔离开关，将1路电源分成6路电源，给不同的用电负荷进行供电。第一路采用1极断路器额定电流为6A，相序为L1，配电线路编号为-W1，3根1.5mm2铜芯塑料绝缘电线给0.5kW照明负荷进行供电，采用穿内径15mm焊接钢管沿顶板面敷设。第二路采用1极断路器额定电流为6A，相序为L2，配电线路编号为-W2，3根1.5mm2铜芯塑料绝缘电线给0.5kW照明负荷进行供电，采用穿内径15mm焊接钢管沿顶板面敷设。第三路采用1极断路器额定电流为6A，相序为L3，配电线路编号为-W3，3根1.5mm2铜芯塑料绝缘电线给0.3kW照明负荷进行供电，采用穿内径15mm焊接钢管沿顶板面敷设。第四路采用2极带漏电保护功能的断路器额定电流为16A，漏电保护动作电流为30mA，相序为L3，配电线路编号为-W4，3根2.5mm2铜芯塑料绝缘电线给0.6kW插座负荷进行供电，采用穿内径15mm焊接钢管沿地面下敷设。第五路采用2极带漏电保护功能的断路器额定电流为16A，漏电保护动作电流为30mA，相序为L2，配电线路编号为-W5，3根2.5mm2铜芯塑料绝缘电线给0.3kW插座负荷进行供电，采用穿内径15mm焊接钢管沿地面下敷设。第六路采用2极带漏电保护功能的断路器额定电流为16A，漏电保护动作电流为30mA，相序为L1，配电线路编号为-W6，3根2.5mm2铜芯塑料绝缘电线给0.3kW插座负荷进行供电，采用穿内径15mm焊接钢管沿地面下敷设。
