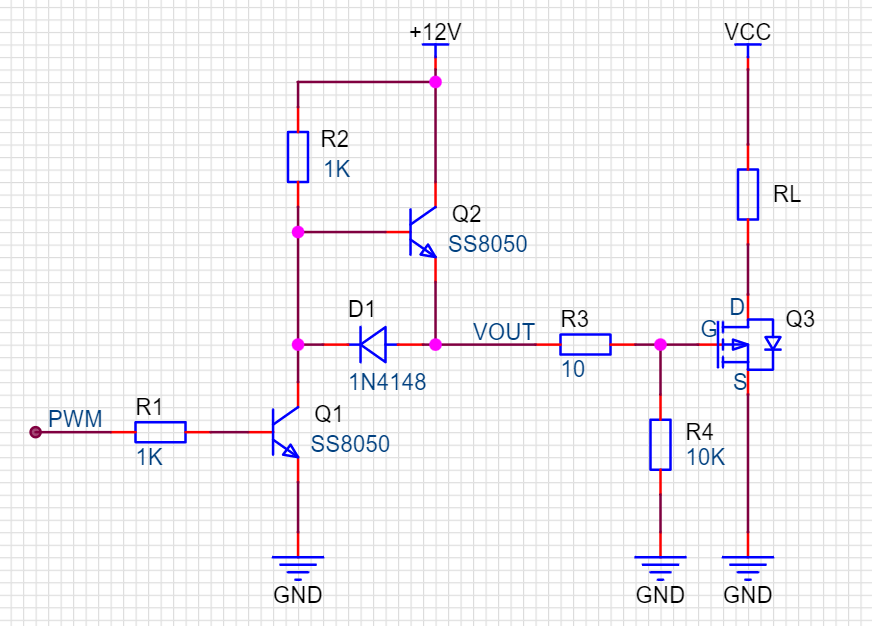

本期的讲的是另一种形式的推挽电路。实现功能为，当PWM为高电平时，VOUT输出电平为低电平，关断MOS管Q3；当PWM为低电平时，VOUT输出高电平，打开MOS管Q3。电路图如下：

原理分析：

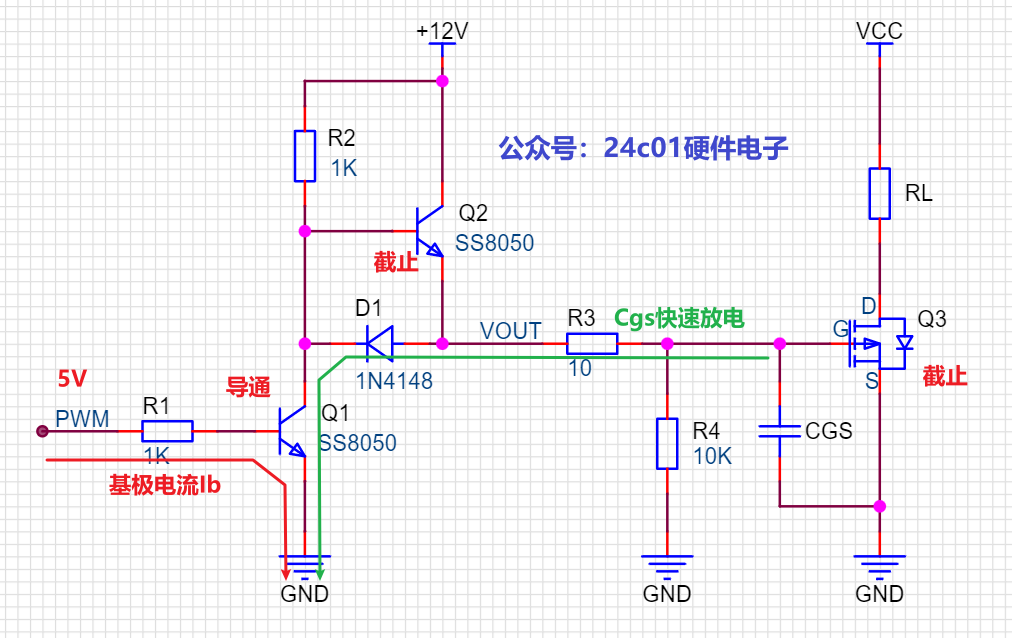

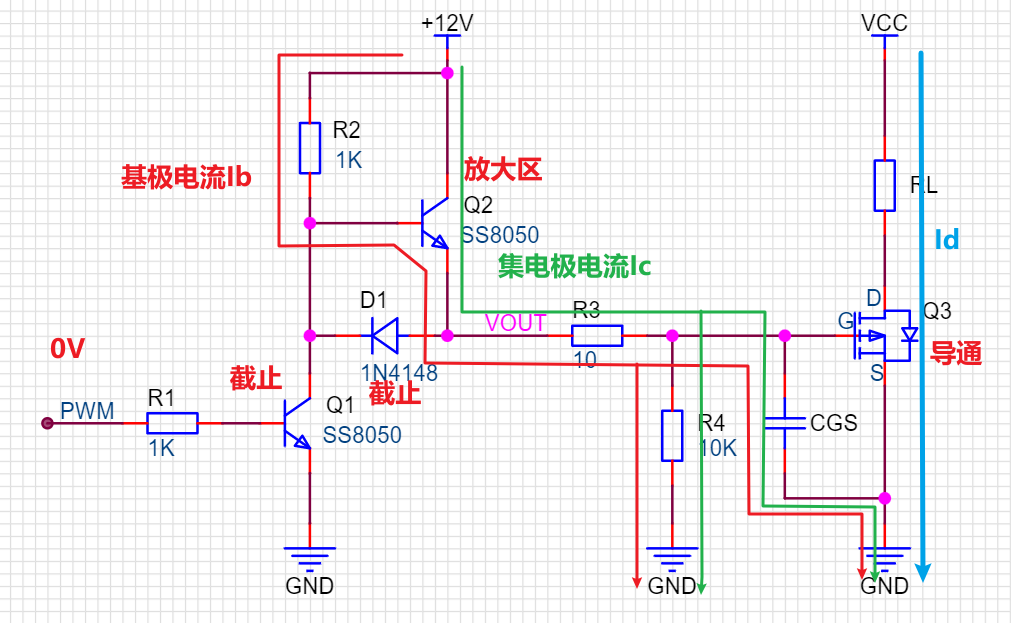

当PWM为低电平时，三极管Q1截止，三极管Q2导通，三极管Q2相当于一个射极跟随器，为MOS管的Cgs电容充电，当Vout电压充电到11.3V左右时，三极管Q2截止。电流路径如下图所示：

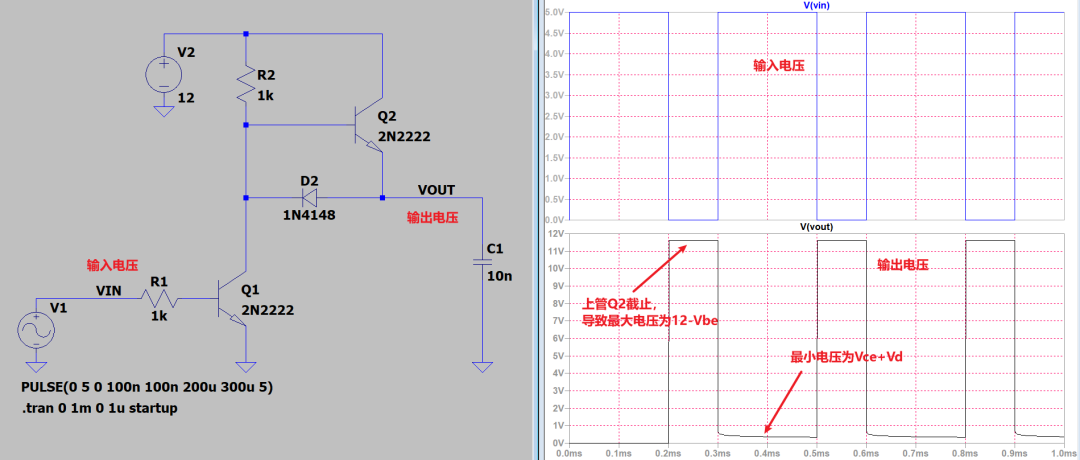

仿真电路如下，可以看到，这个仿真结果和分析结果保持一致。仿真为上图简化版：

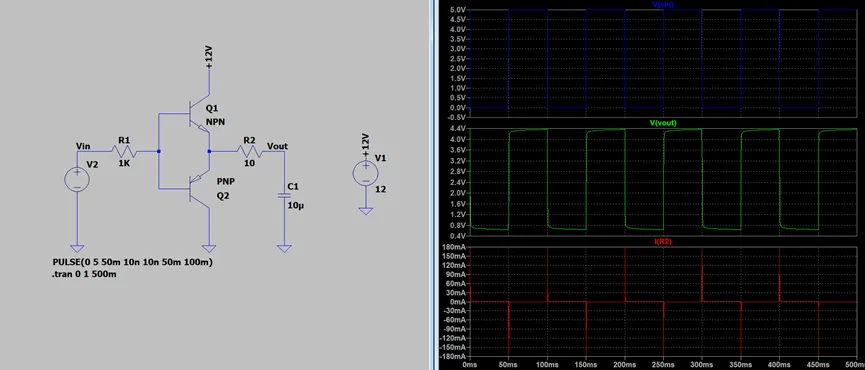

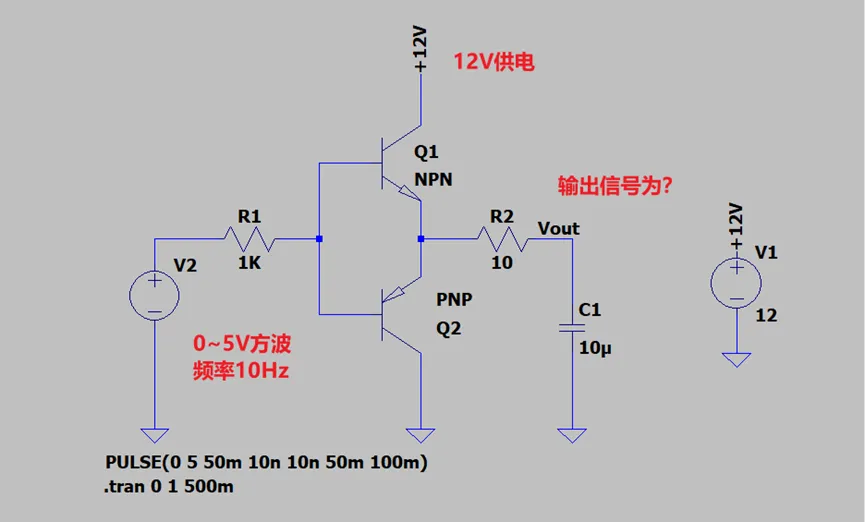

那么这种电路的好处就是可以用低压（比如5V）去控制高电压（比如12V），而不像常规推挽输出，如果按照常规推挽输出，5V控制12V，那么输出结果会是0.7~4.3V的方波，例如下图：
