1.1推挽输出的概念

推挽（push-pull）输出是由两个MOS或者三极管组成，两个管子始终保持一个导通，另一个截止的状态。

图1 推挽电路示意图

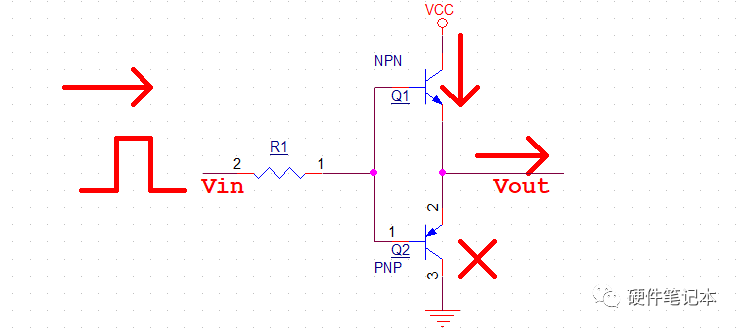

电流走向VCC→Q1→Vout。

图2 高电平输入，推

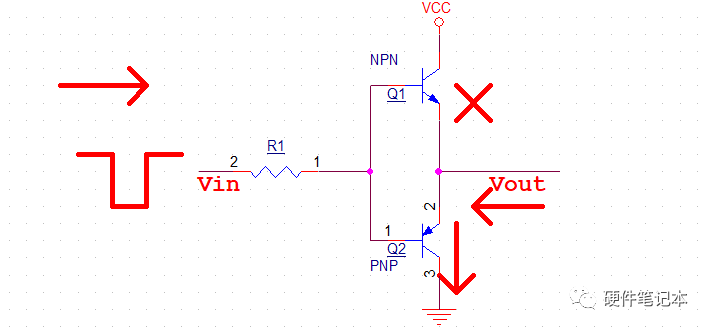

电流走向Vout→Q2→GND。

图3 低电平输入，挽

1.2推挽电路的特点

推挽电路最大的特点就是能够增强输入信号的驱动能力。

二、开漏输出

2.1开漏输出的概念

当使用MOS管时，称为开漏（OD）输出，漏极输出。

图4 开漏输出

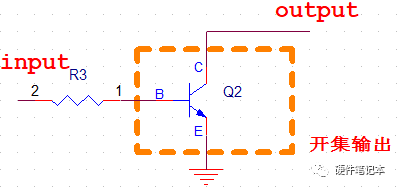

当使用三极管时，称为开集（OC）输出，集电极输出。

图5 开集输出

由于使用MOS管的情况较多，很多时候就用"开漏输出"这个词代替了开漏输出和开集输出。

2.2开漏输出的特点

①开漏输出的高电平没有驱动能力

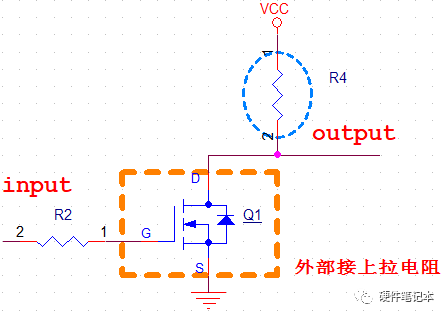

开漏输出最主要的特性就是高电平没有驱动能力，需要借助外部上拉电阻才能真正输出高电平，此时，如果在集电极或漏极上增加上拉电阻，就具备了输出高、低电平的功能。

图6 外部加上拉电阻

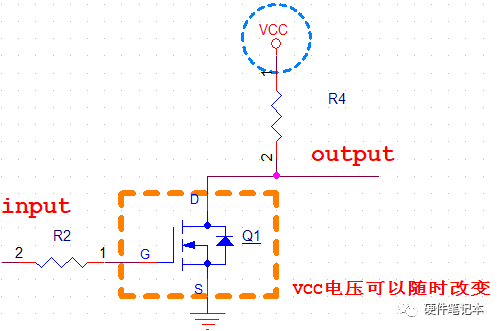

②开漏输出可以很方便的调节输出电平

开漏输出电平完全由上拉电阻连接的电源电平决定，所以在需要进行电平转换的地方。

图7 外部电压可调节

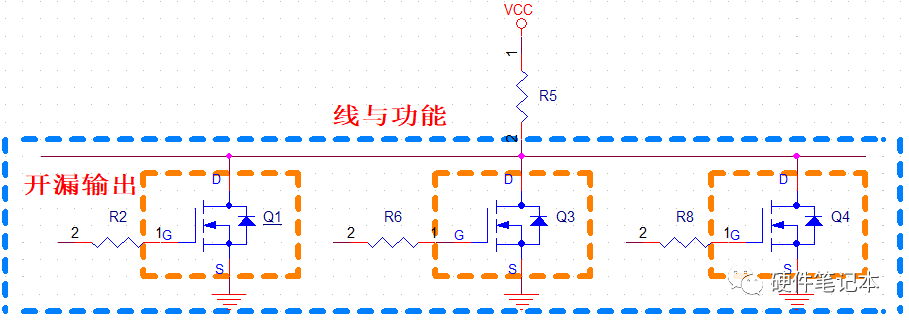

③开漏输出方便实现"线与"功能

所谓的"线与"指的是多个信号线直接连接在一起，只有当所有信号全部为低电平时，合在一起的总线为高电平；只要有任意一个或者多个信号为高电平，则总线为低电平。

图8 线与功能

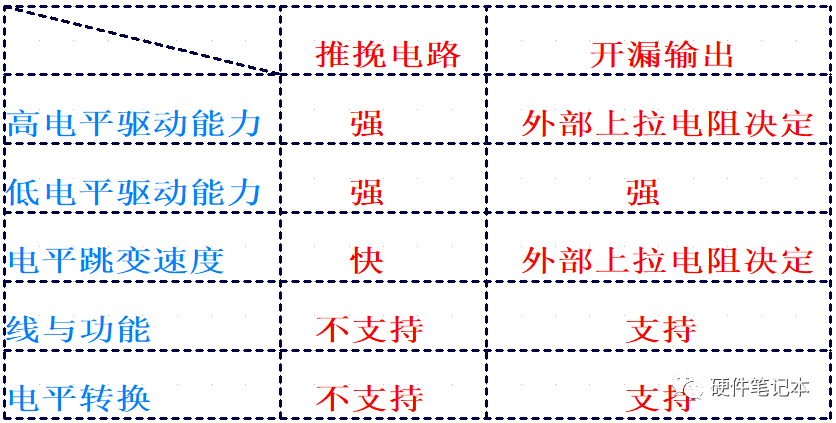

最后一张表进行总结
