直流稳压电源维修宝典:主电路原理与易损元件解析
电路一点通 2024-06-12


常用维修工具,直流稳压电源,时间长了也有罢工的时候,掌握其工作原理,及时维

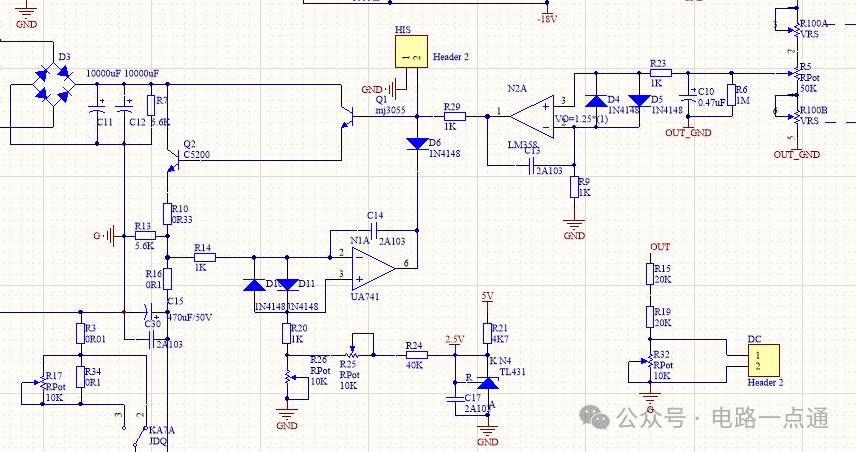

工作原理:串联型稳压电路,除了变压、整流、滤波外,稳压部分一般有四个环节:调整环节、基准电压、比较放大器和取样电路。串联型稳压电源,通过Q2电压电流来改变输出电压,由于Q2是大功率功率管需要一颗三极管驱动Q1,控制Q1就可以改变输出电压。两个运放接入Q1三极管基极,N2A为调节电压,N1A为调节电流,TL431提供2.5V基准电压,通过电阻分压提供给电N1A3脚,调节R25来调节电流大小。调节R5电位器改变输出电压,两个运放组成电压比较器,输出接的反馈电容,防止电路产生自激震荡。电路中易损元件,Q2功率管,常见击穿短路,输出电压不可调,严重会击穿Q1驱动管及运放。基本更换后就可以恢复。
