从定义到接线图,全方位了解配电箱的一级、二级、三级
电气圈 2025-05-08

配电箱是现代建筑里非常重要的电力设备,它安全稳定地工作,直接关系到人们的生命和财产安全。所以,在安装和使用配电箱的时候,我们一定要按照相关的规定和标准来操作,这样才能让它一直稳定地供电。接下来,我给大家从什么是配电箱,到它的接线图,全面讲讲配电箱的一级、二级和三级内容。

#01 配电箱一级、二级、三级的定义

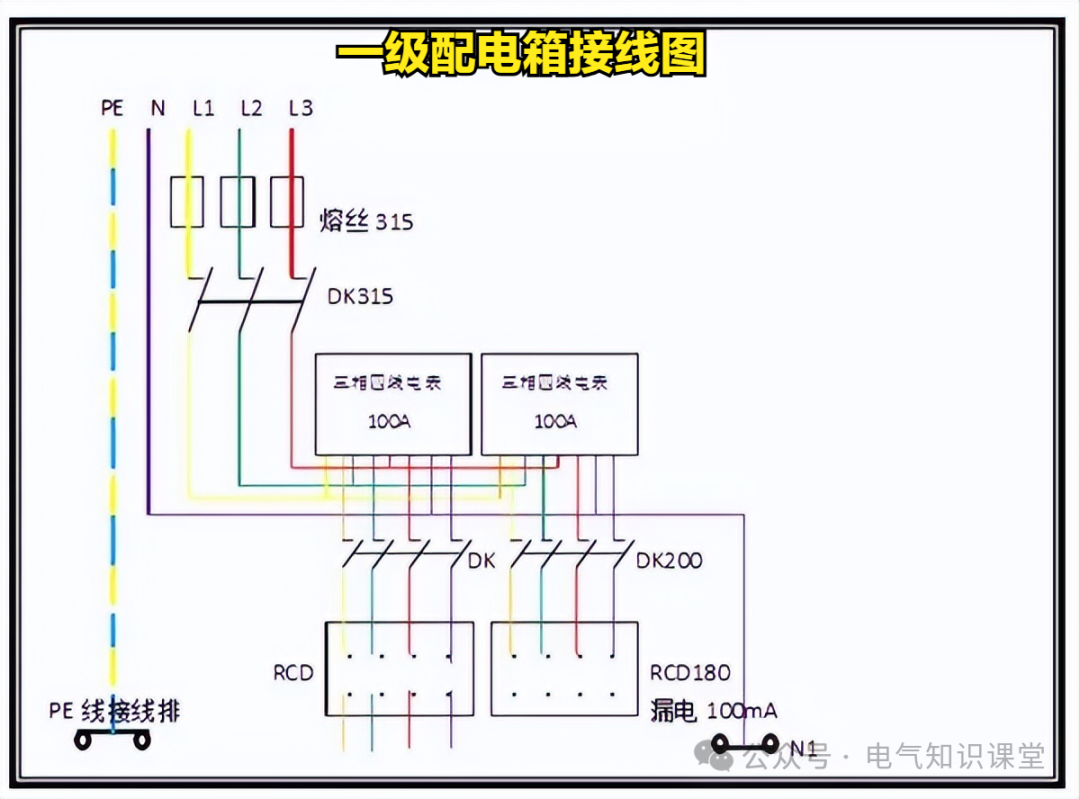

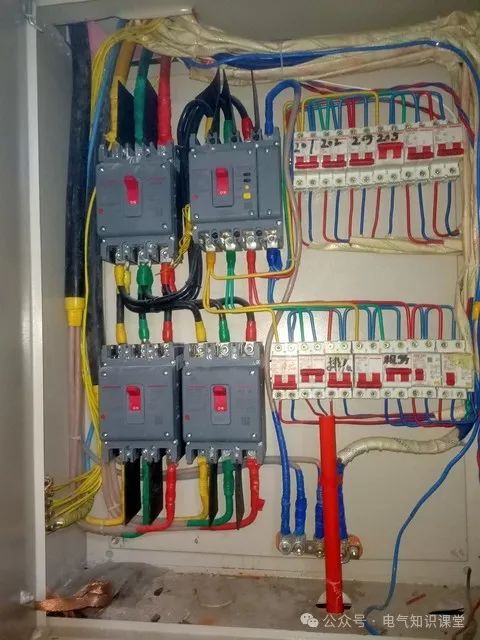

一级配电箱就是从变压器引入三相电源,地线,零线。

一级配电箱:施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观,防雨箱顶适合野外工作。

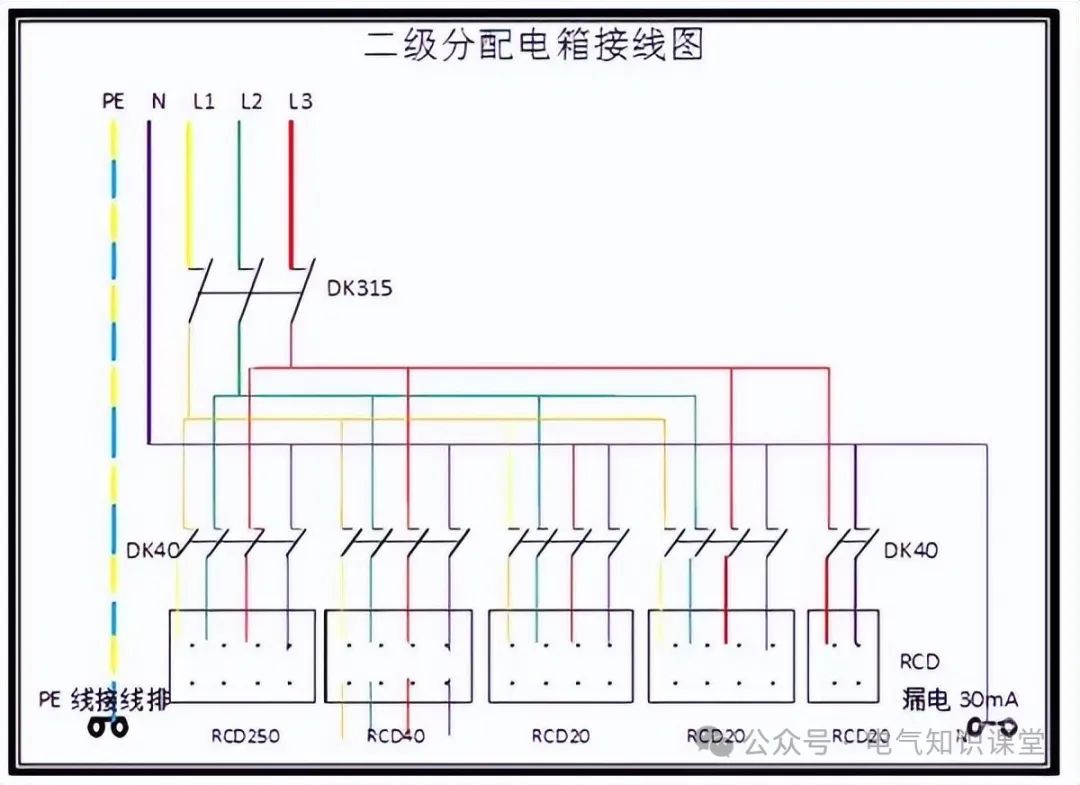

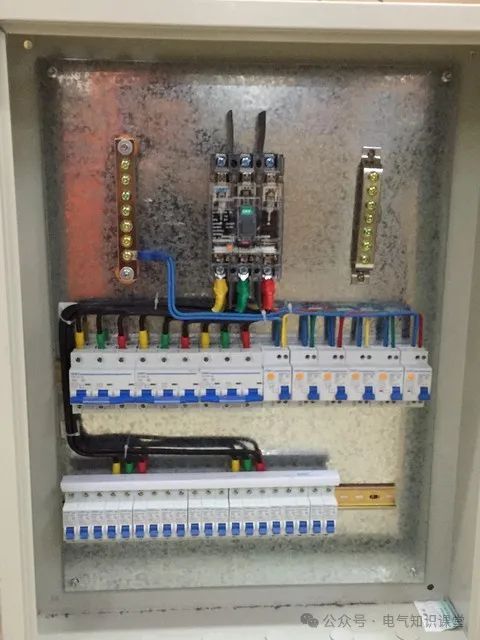

二级配电箱是从一级配电箱电源线至临时用电。

适用建筑工地施工用电,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的。二级箱采用内外门设计,外表喷塑.安全美观,防雨箱顶适合野外工作。

二级配电箱要离地1.5M放置

总开关60A——DZ47-63 100A

照明开关16A——DZ47-63 16A 两相漏电开关

空调1.5P—20A——DZ47-63 20A两相漏电开关

电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关(因为没有40A的开关,只有32A的)

插座开关16A ——DZ47-63 16A

主要用电器为冰箱、电磁炉、微波炉

空调开关需要更换,总开关也需要更换。

总开关不用带漏电。分支开关带漏电保护最好。因为人体通过30mA致命危险。漏电开关的动作电流是15—30mA

目前市内配电用线一般都是4平方的,有点已经用到6平方的。最好把2.5平方的换掉。


三级配电箱是电器设备自身的控制柜。

三级配电:即在总配电箱下设分配电箱,分配电箱下设开关箱,开关箱下设用电设备,形成三级配电。“两级保护”主要是指采用漏电保护措施,除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中加装一级漏电保护器,总体上形成两级保护。“一机、一闸、一漏、一箱、一锁”的原则,即严禁同一个开关电器直接控制二台及二台以上用电设备(含插座)。

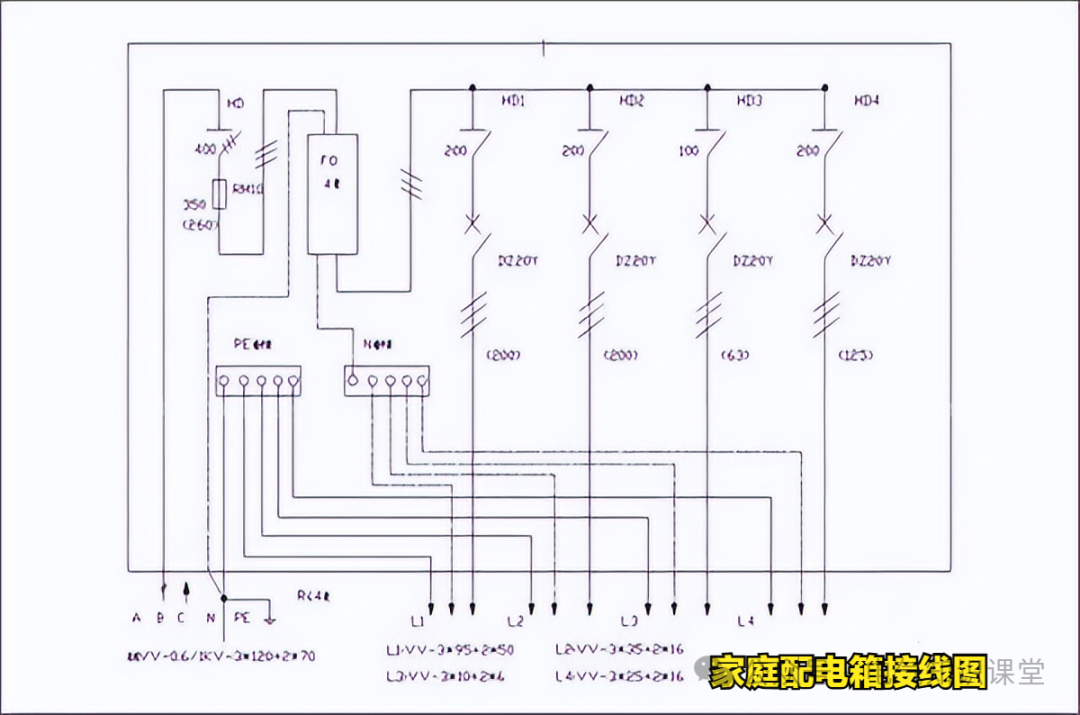

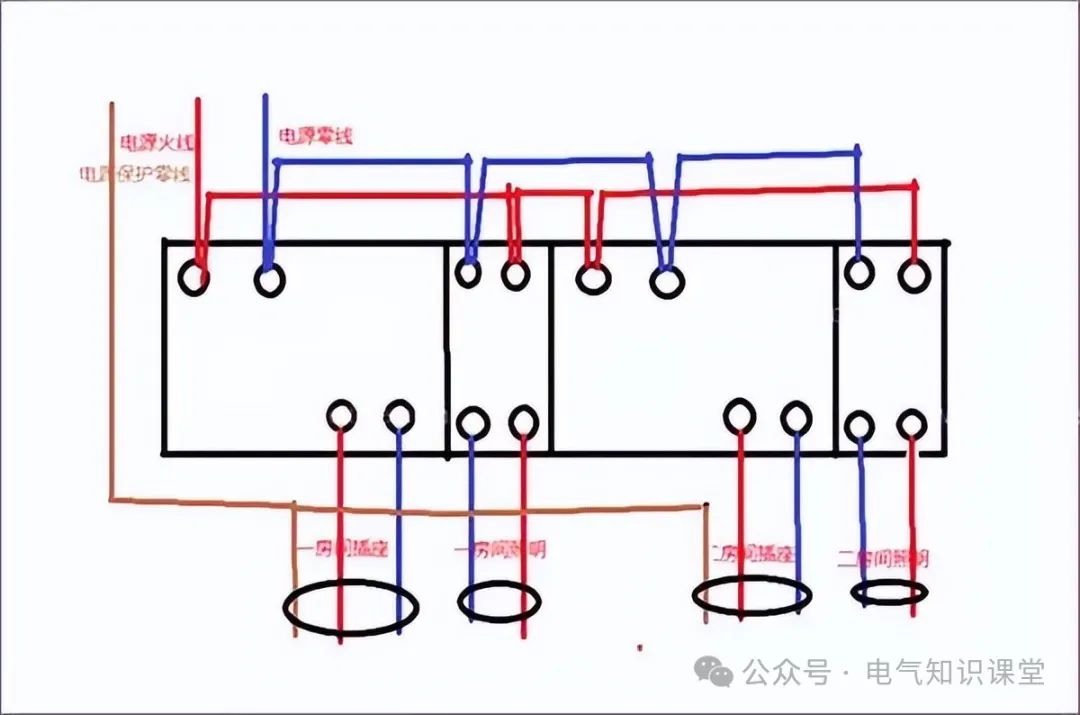

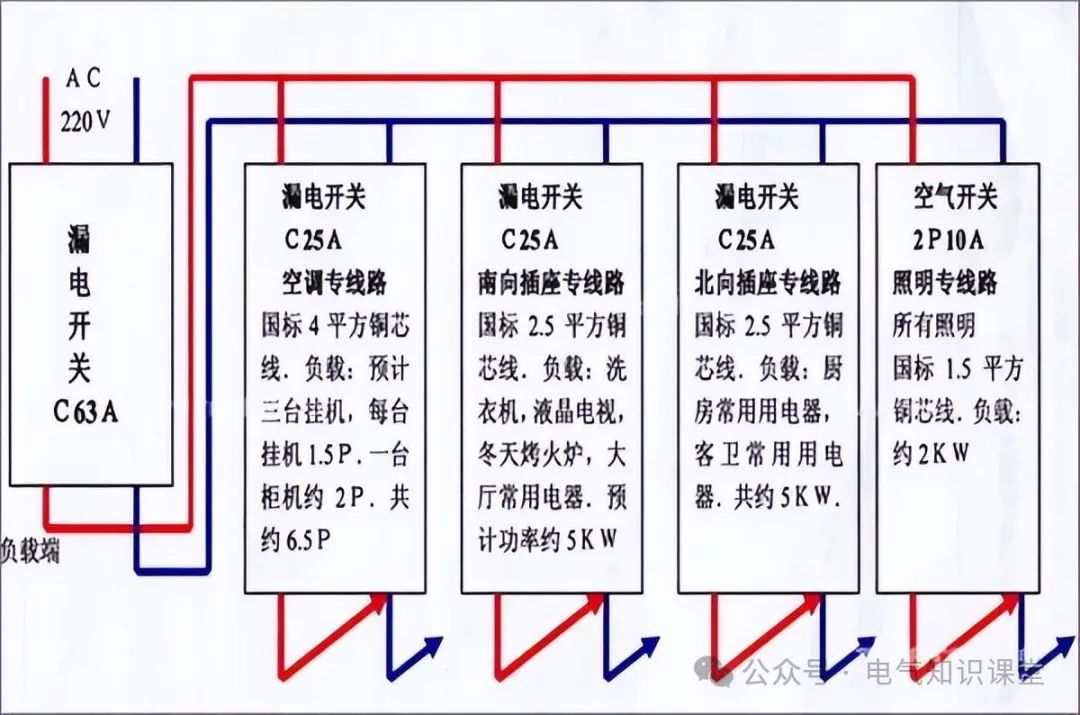

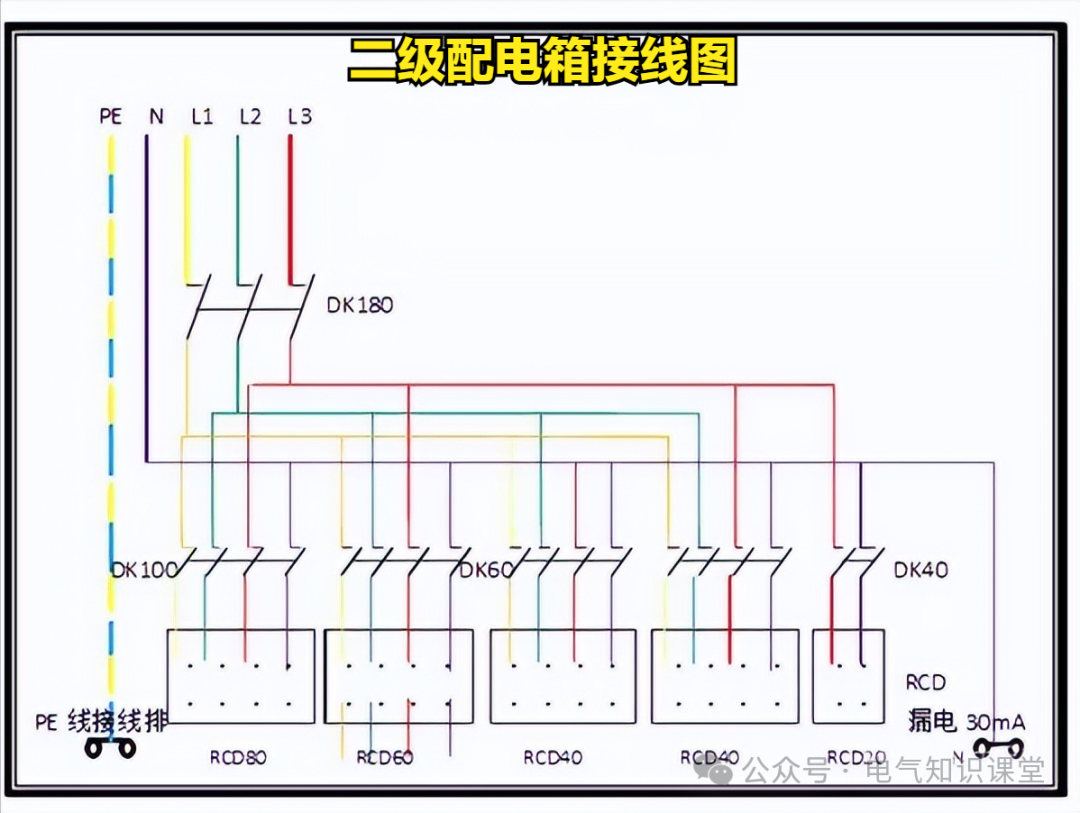

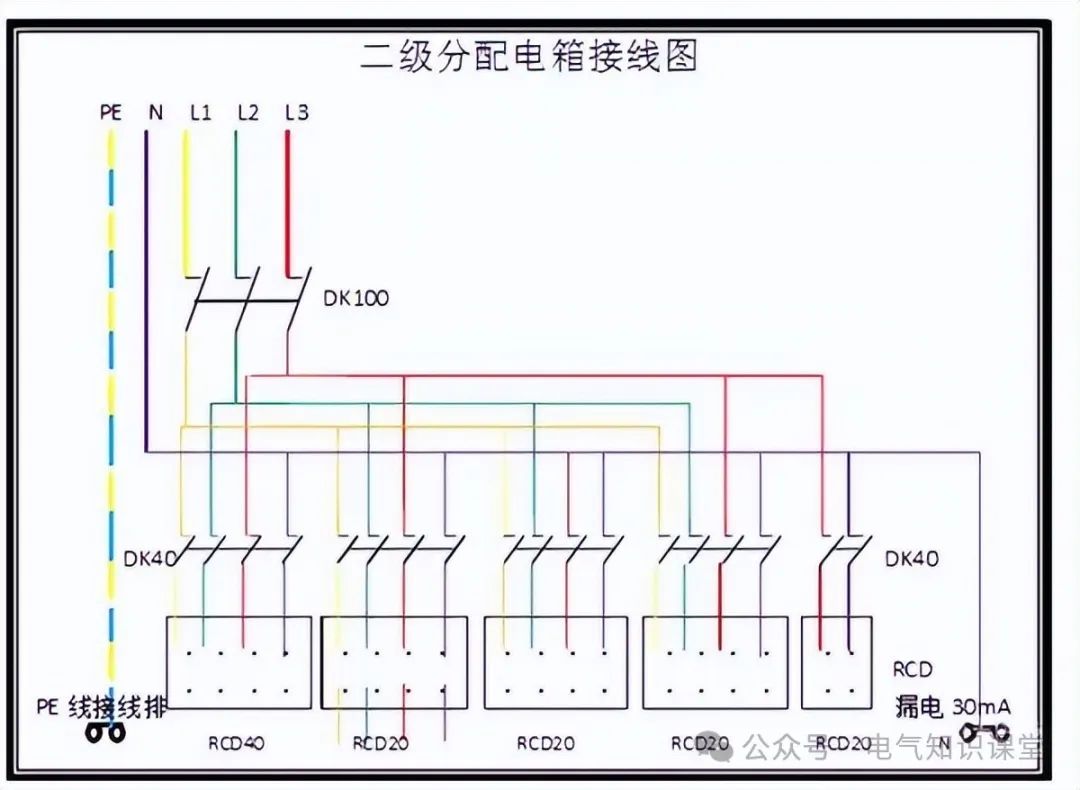

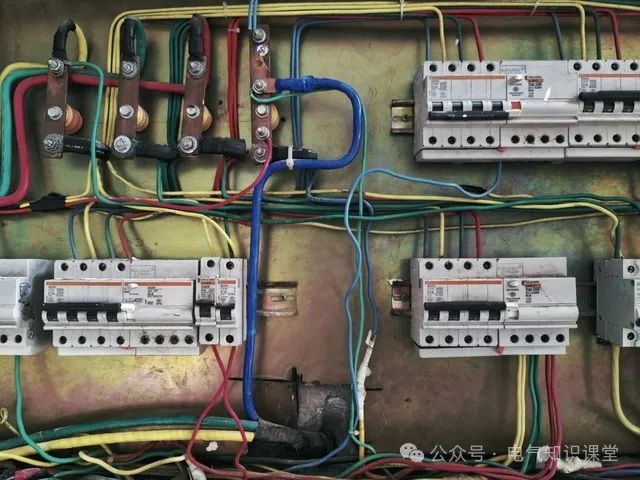

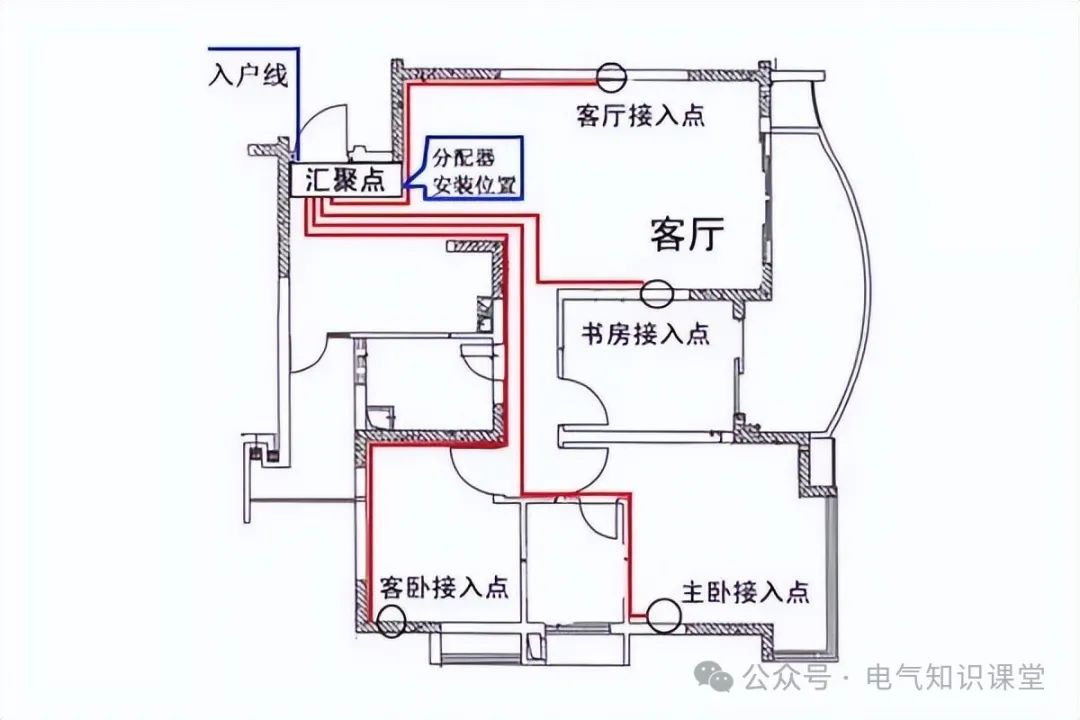

#02 配电箱的接线图
