高压断路器不能合闸案例
昌晖 2020-11-25

高压断路器是电力系统的重要部件,工程师通过对高压断路器不能合闸案例进行故障诊断分析,分享高压断路器不能合闸故障处理方法和经验,对电气从业者提升处理高压断路器故障技能大有帮助。

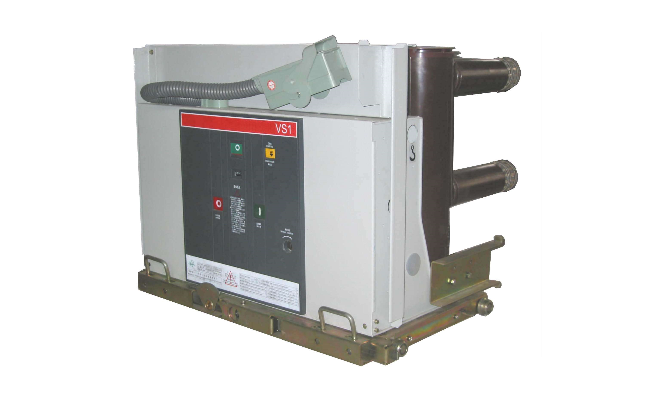

10kV真空断路器-http://yunrun.com.cn/tech/1308.html
高压断路器不能合闸案例1
故障设备:某10kV高压开关柜。
故障现象:这台高压柜用于控制一条10kV架空线路。对线路检修完毕后,准备合闸送电。当微机发出合闸指令后,断路器发生持续不断的“合闸-跳闸”现象,致使送电时间延迟几个小时,造成了用户的经济损失。
诊断分析
①检查直流操作电源,在完好状态。
②检查合闸接触器、中间继电器、连接导线、没有发现异常情况。而且合闸接触器已经动作。
③检查断路器的操动机构,发现托架与滚轮轴咬合吃度过小,导致合闸机构不能挂牢而脱落,合闸位置不能维持。
故障处理:调整合闸机构后,故障得以排除。
[经验总结]:如果断路器在合闸时出现跳跃现象,常见原因是蓄电池电压不足、硅整流元件损坏、断路器的辅助常闭触点过早断开、继电器触点粘连、操动机构位置调整不正确等。

高压断路器不能合闸案例2
故障设备:某10kV高压开关柜。
故障现象:在合闸操作过程中,出现不能电动合闸的故障现象。
诊断分析
①进行手动操作,可以正常合闸,这说明机械传动部件没有问题。
②检查合闸控制电路,继电器、合闸线圈、辅助触点、连接导线等,都在完好状态。
③断路器合闸失灵故障、除操作机构及电气回路故障外,操作电源的问题也不容忽视。这台断路器的合闸电源是直流蓄电池组,已经运行了好几年,几个月之前已经发现有一
只蓄电池电压严重下降。
④测量合闸母线电压,为215V,电压似乎不低。但这是空载电压,合闸时冲击电流很大,达到100A以上,如果蓄电池组有故障,其电源内阻就会加大,导致端电压大大下降。
⑤经实测,在合闸瞬间,蓄电池组的端电压不足100V,此时合闸铁芯虽然能动作,但因电磁力不够,机构提升不到位,断路器合不上闸。
故障处理:更换有故障的蓄电池。
[经验总结]:在使用直流操作电源的变电站中,应当使用免维护蓄电池组。还要对免维护蓄电池进行定期检测,及时修理或更换不符合要求的蓄电池,以保证操作系统正常工作。

高压断路器不能合闸案例3
故障设备:某公司变电所中的5#高压开关柜(10kV,用于控制1600kV.A电力变压器)。
故障现象:值班电工按照调度员的命令,对5#高压柜进行送电操作。在断路器合闸过程中,听到开关柜内发出“嘣”的巨大声响,合闸操作失败。
诊断分析
①5#高压柜的电气主回路见图1,断路器为ZN28-10型手车式真空断路器。拉出手车进行检查,此时断路器实际机械位置显示为分闸位置,但是在电气间隔的显示装置中,却显示C相回路还在带电状态。
②检查真空灭弧室的外观。透过玻璃外壳,可以看到A相和B相真空灭弧室内部很正常,屏蔽罩等部件干净明亮,而C相灭弧室内部的屏蔽罩表面发黑,还有明显的烧灼痕迹,重下降。
③对断路器的三相分别进行交流耐压试验,发现A相和B相都能达到规范要求(42kV/min),而C相试验电压升至3kV时,真空灭弧室就被击穿。
④电力行业标准中明确规定:真空断路器在允许储存期期末,真空灭弧室内部的气体压强不得大于6.6×102Pa;真空灭弧室随同真空断路器出厂时,真空灭弧室内部气体压强不得大于1.33×102Pa。采用真空度测试仪对断路器的真空度进行检测,A相为4×102Pa,B相3.4×102Pa,而C相为5×102Pa,这说明C相灭弧室的电力变压器真空度已经基本失效。
故障处理:更换C相真空断路器。
[经验总结]:真空断路器是以真空作为介质和手段的断路器,它是电力系统中重要的控制和保护电器。如果存在故障和缺陷,就起不到控制和保护作用,甚至引发电网故障和人身事故。所以要定期或不定期地观察、检测真空断路器的真空度和绝缘性能,对达到使用寿命,或有异常现象的真空灭弧室,要及时地进行更换。
