不说废话，上图上酸菜！

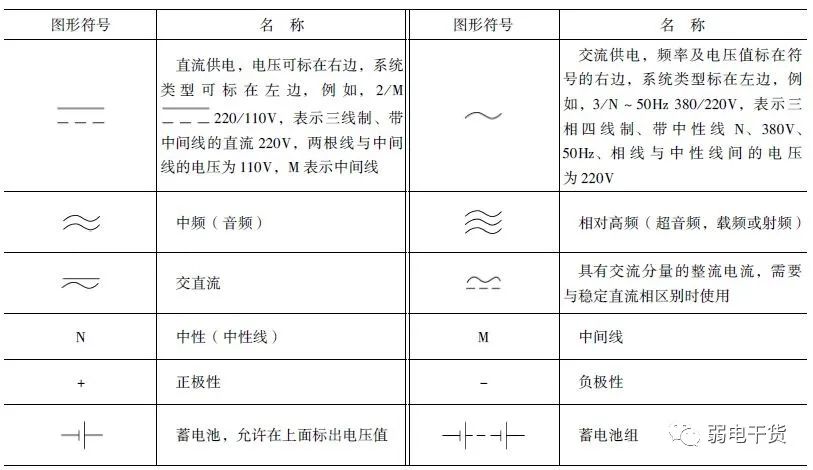

一、电压、电流、电池的图形符号

最常用的哦，关于电压、电源、电池的图形符号，全都归纳在了下面表格中了，适合初学者哦，关于直流电交流电的符号，关于中频与相对高频的符号，关于蓄电池与蓄电池组的符号，等等

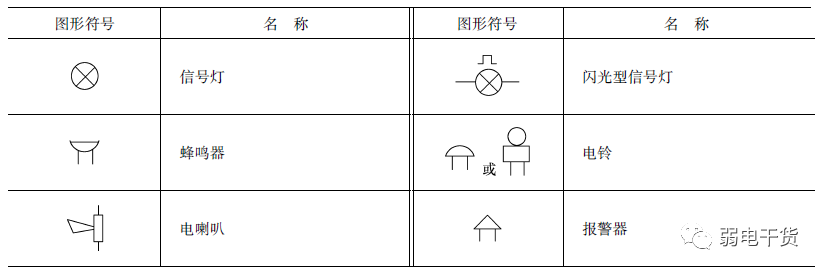

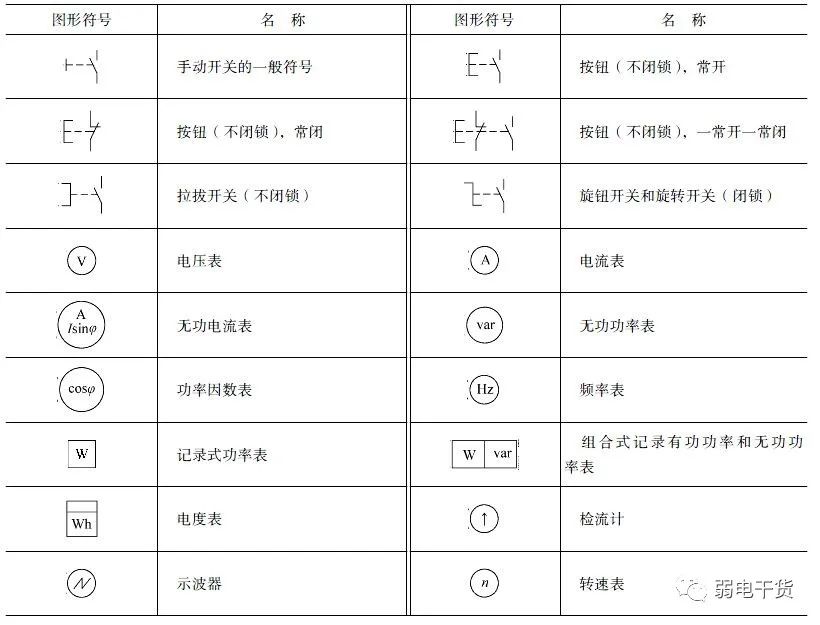

二、信号灯、信号器件、按钮、旋钮开关和测量仪表的图形符号

关于各种电气组件的图形符号，信号灯，闪光信号灯，蜂鸣器，电铃，报警器，电喇叭的等等符号。

更有开关，各类按钮，电压表，电流表，功率表，频率表，示波器，转速表等等常用的电气组件的符号。

赶紧收藏吧！

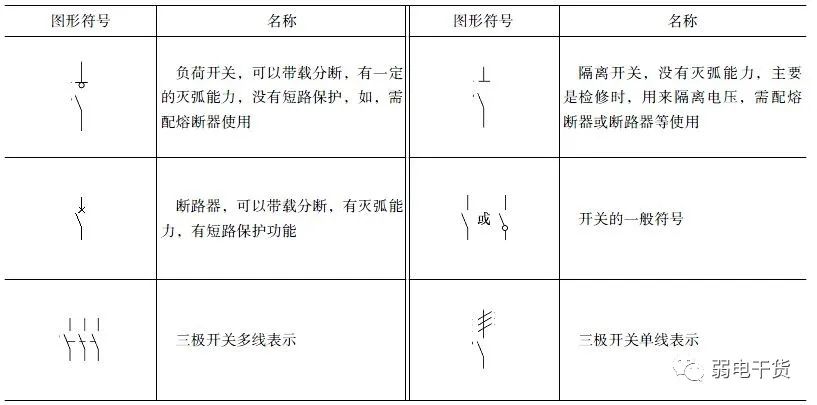

三、负载开关的图形符号

各类负载开关的图形符号，断路器，二极开关三级开关的电路符号，表示方式。

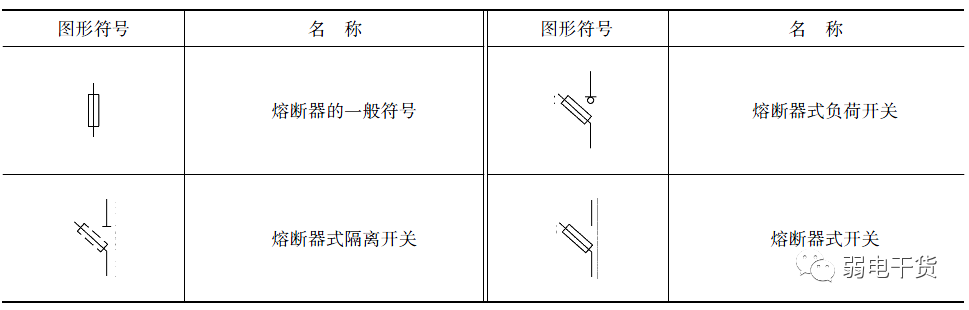

四、熔断器的图形符号

各类熔断器的电路符号，很全面很强大。

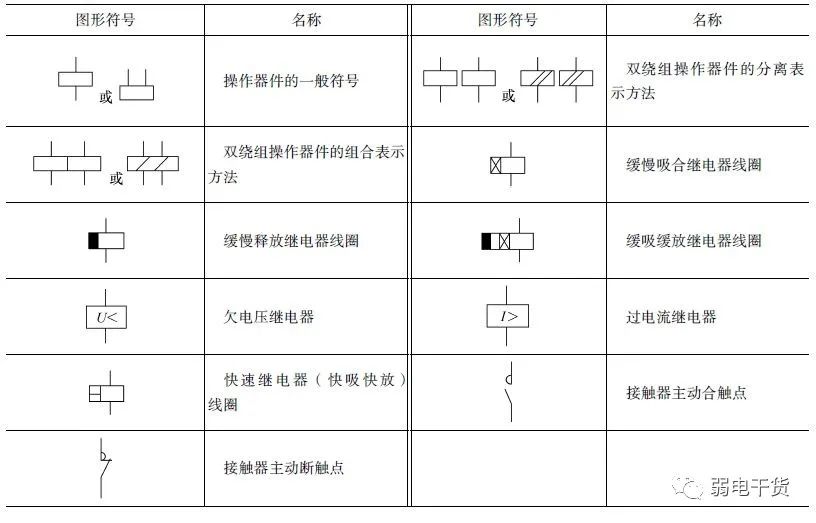

五、继电器、接触器、接触器触点和操作器件的图形符号

这个不多说了吧，看图，干货满满，继电器，接触器的符号大全

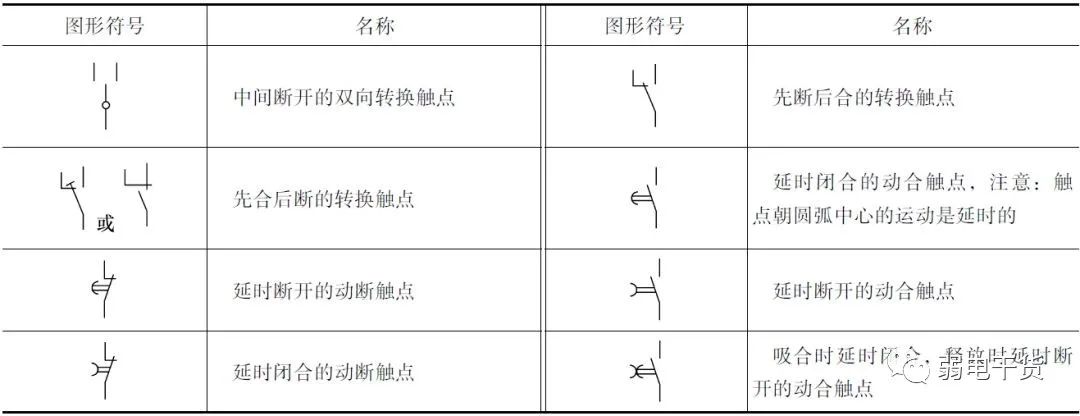

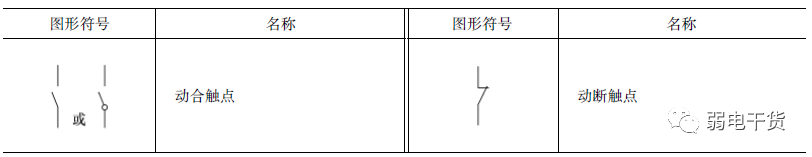

六、开关触点的图形符号

关于开关触点动合触点，动断触点，延时断开，延时闭合等等的开关触点的图形符号。

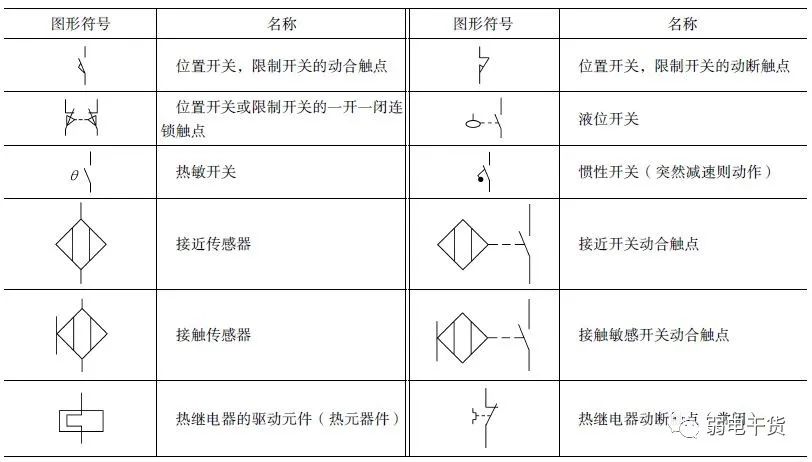

七、敏感开关和传感器的图形符号

各类接触开关和各类出啊干起的图形符号大全

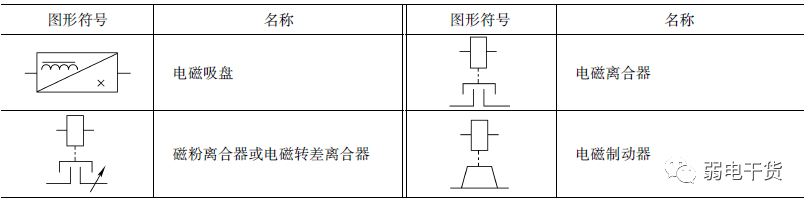

八、电磁离合器、电磁制动器、电磁吸盘的图形符号

看图，电磁吸盘，电磁离合器，制动器的符号

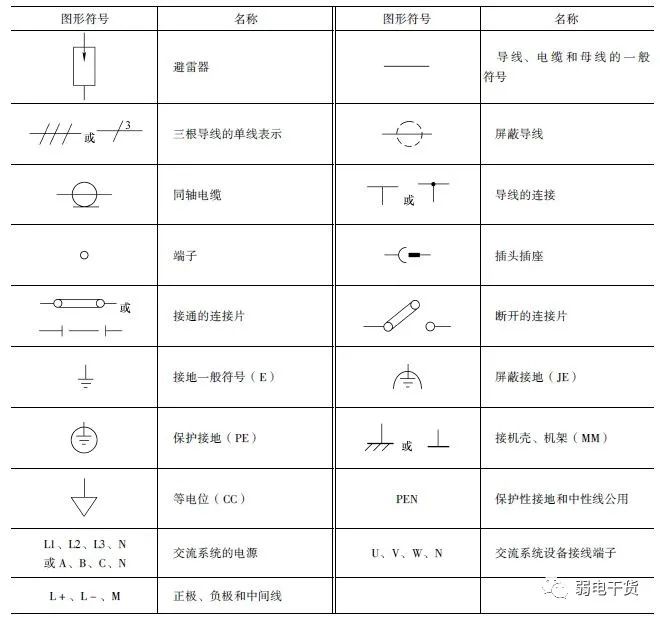

九、避雷器、导线、连接器件和接地的图形符号

非常实用的基础，避雷器，屏蔽线，同轴电缆，端子，接地，保护接地，导线连接，等电位的图形符号，基础知识了。

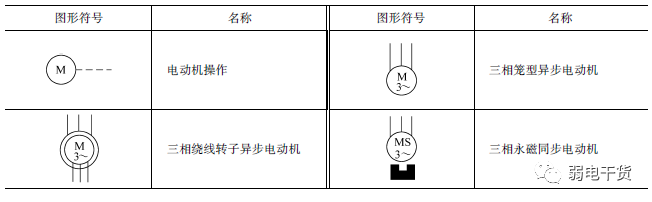

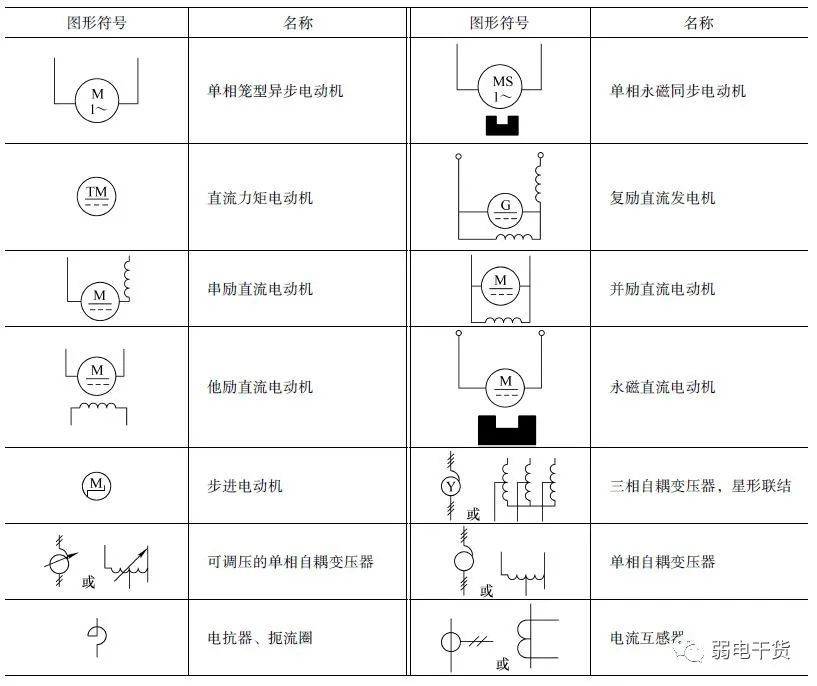

十、电动机和变压器的图形符号

这是各类电动机和各类变压器的图形符号，很全面，种类很多，电动机与变压器，还有电流互感器

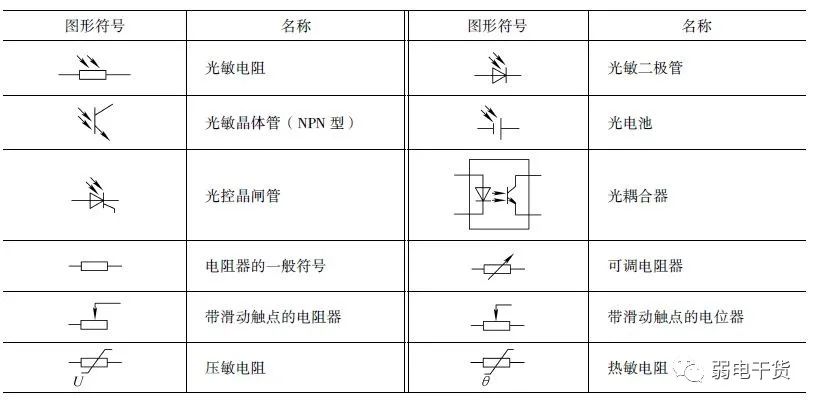

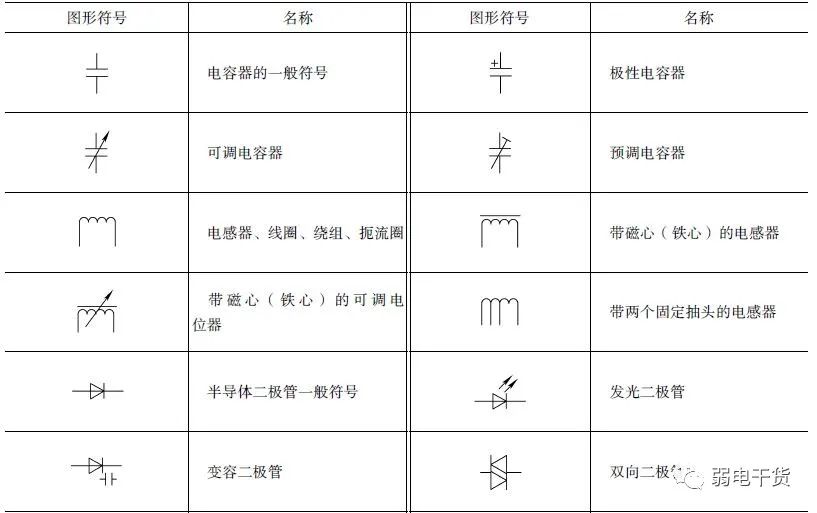

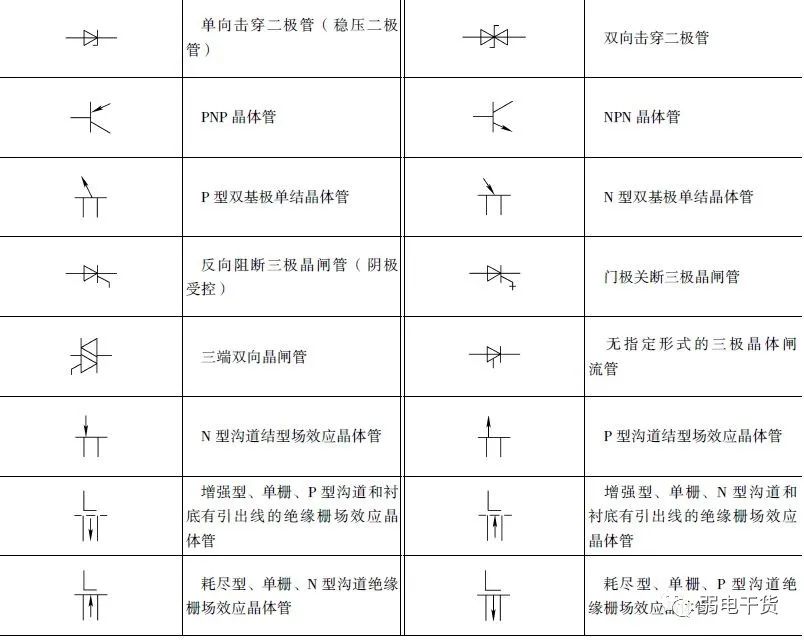

十一、电子元器件的图形符号

各类电子元器件的图像符号，技术之美！干货之美！

各位道友门，别只记得看哦，收集不易，好干货值得收藏！
