二极管改变电流的原理
0 2023-06-06

二极管是电子电路中最常用的元件,它的应用跟多,比如半波整流、全波整流、稳压、变容等电路。

二极管

二极管的种类很多,比如整流二极管、稳压二极管等。

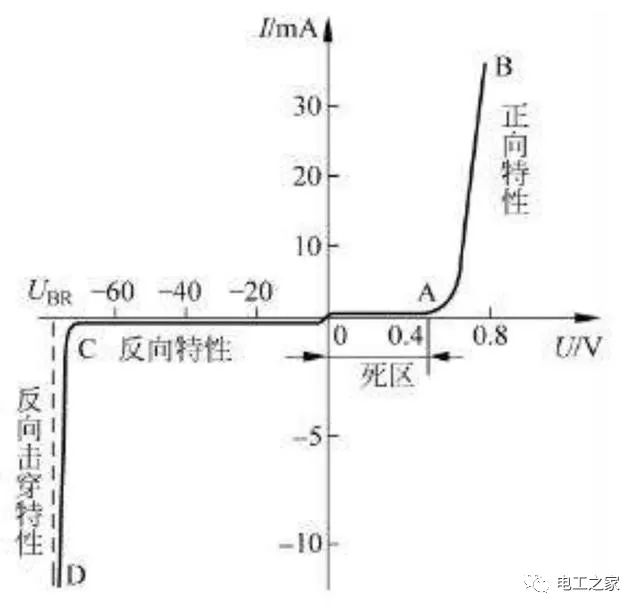

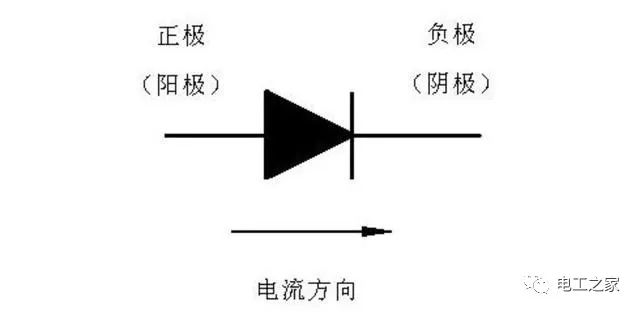

二极管有两个电极,分别是正极和负极,而二极管单向导电性是因为PN结单向导电,它的伏安特性是当正向电压超过一定值时二极管就会导通,而且电流会随着电压升高而升高,当加给二极管反向电压时,二极管是不会导通的,当反向电压过大时,二极管会反向击穿。

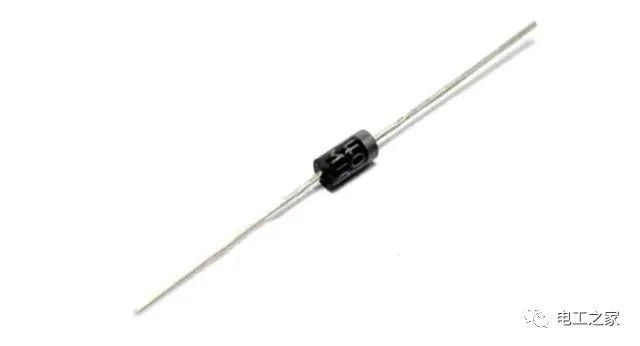

整流二极管

它的特性就是单相导电性,通过它的交流电会改变波形输出脉动直流电。

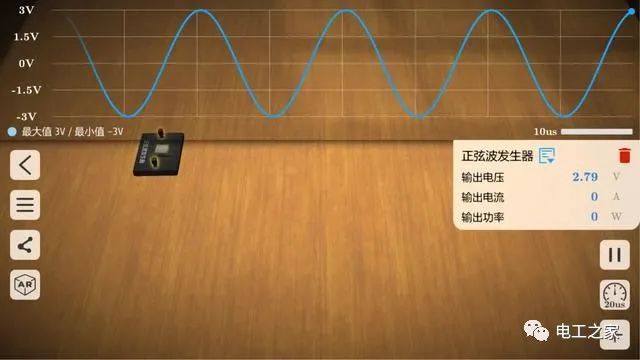

我们的家用电就是正弦交流电,正弦交流电的大小和方向随时间改变,波形成正弦,频率50HZ。

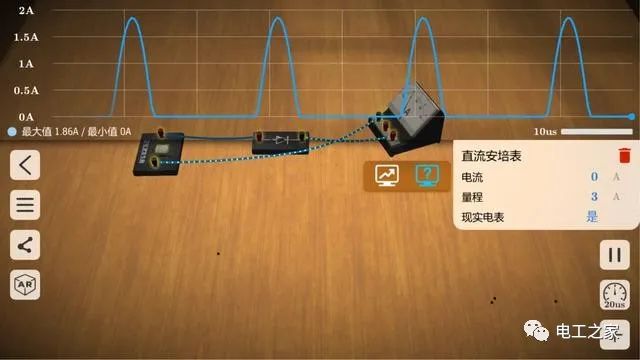

当输入正弦交流电后,通过整流二极管后输出电流会只剩下正向电流,也就是半波,这就是我们常说的整流电路之一半波整流。

常用的整流电路除了半波整流还有全波整流、桥式整流,需要多个整流二极管进行组合。

结束语

二极管改变电流就是因为它的单向导电性,这个特性并不是不变的,当电压过大时就会导致击穿损坏。
