什么是是LDO?LDO的原理和内部电路分析
0 2023-05-31

什么是是LDO:

LDO:低压差线性稳压器( Low Dropout Regulaor),其中Low是指Vout输出和输入Vin之间的低压差,Regulator(线性)是指开关管(MOS管或者三极管)工作在线性区。这就是LDO全名称的由来。

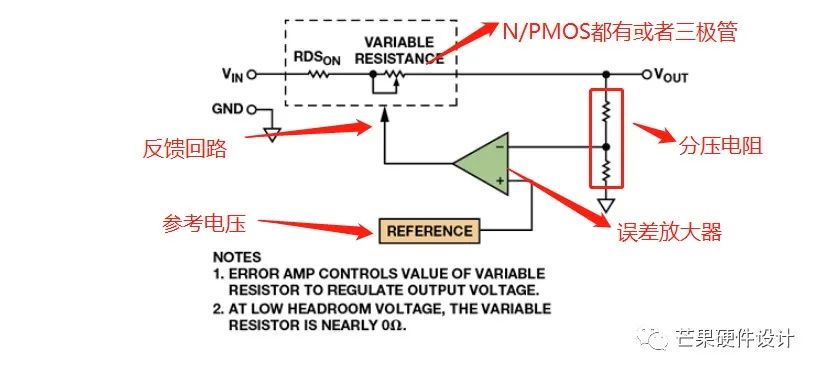

LDO的结构原理:

下面就解释下上图的原理:所有的LDO内部电路都是由以下4大部分组成,分压电路、基准电压、误差放大电路和晶体管开关电路

分压电路:分压电路对输出电压进行分压并产生反馈电压。误差放大器比较反馈电压与参考电压,控制输出电压。两个反馈电阻串联在VOUT和GND引脚之间。电阻之间的中点电压施加到误差放大器。

误差放大电路:误差放大器比较反馈电压(即两个反馈电阻的中点电压)与参考电压。当反馈电压低于参考电压时,误差放大器提高MOSFET驱动力,降低漏源电压,从而增加输出电压。当反馈电压高于参考电压时,误差放大器降低MOSFET驱动力,增加漏源电压,从而降低输出电压。

基准电压:误差放大器的参考电压源

晶体管开关电路:输出晶体管串联在串联稳压器输入输出引脚之间。随着输入电压或输出电流的变化,误差放大器信号控制其栅极电压或基极电流。因此,输出晶体管起可变电阻的作用,保持输出电压稳定。

具体工作流程如下:

当输出电压↓误差放大器的分压电压值↓ 误差放大器输出↓ MOS管的GS压差↑ MOS管的DS电流↑VOUT↑

当输出电压↑误差放大器的分压电压值↑ 误差放大器输出↑ MOS管的GS压差↓ MOS管的DS电流↓VOUT↓

就这样完成了误差反馈,可以很好的调节输出电压。

LDO的选型:

在前面已经讲过了LDO的选型需要注意的参数,链接如下:https://mp.weixin.qq.com/s?__biz=Mzg2NzkyNzc0NQ==&mid=2247483701&idx=1&sn=3692ba7d690145e909e8a72d25337aae&chksm=ceb5529bf9c2db8de2dee616a973ac099d502a236939612abe7ab7e3e15b0c8e1f08946421d3&token=2144868174&lang=zh_CN#rd,忘记的小伙伴可以看看前面。

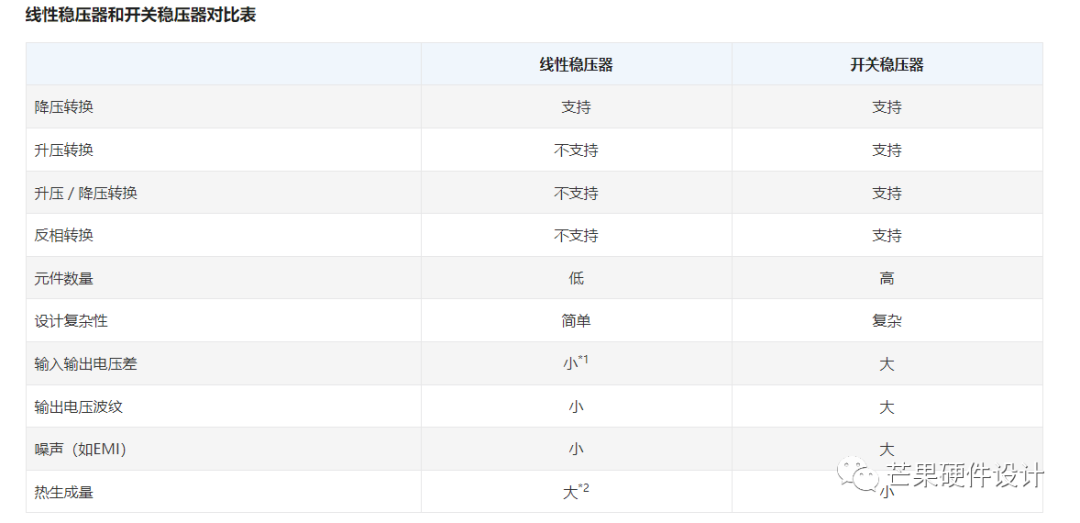

线性稳压器和开关稳压器的区别:
